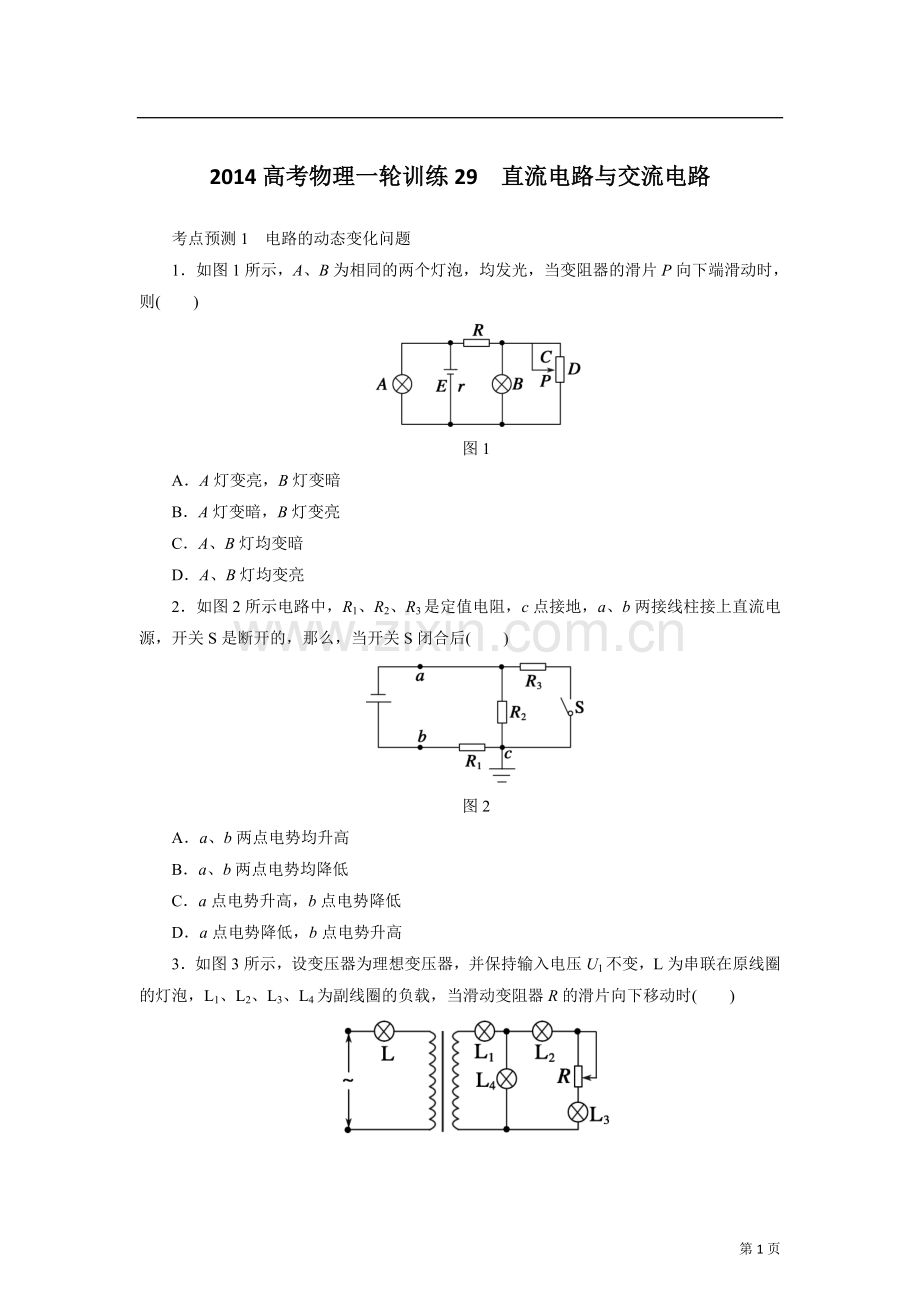

2014高考物理一轮训练29　直流电路与交流电路

考点预测1　电路的动态变化问题
1．如图1所示，A、B为相同的两个灯泡，均发光，当变阻器的滑片P向下端滑动时，则(　　)

图1
A．A灯变亮，B灯变暗
B．A灯变暗，B灯变亮
C．A、B灯均变暗
D．A、B灯均变亮
2．如图2所示电路中，R1、R2、R3是定值电阻，c点接地，a、b两接线柱接上直流电源，开关S是断开的，那么，当开关S闭合后(　　)

图2
A．a、b两点电势均升高
B．a、b两点电势均降低
C．a点电势升高，b点电势降低
D．a点电势降低，b点电势升高
3．如图3所示，设变压器为理想变压器，并保持输入电压U1不变，L为串联在原线圈的灯泡，L1、L2、L3、L4为副线圈的负载，当滑动变阻器R的滑片向下移动时(　　)

图3
A．L1灯亮度不变 B．L2灯亮度减弱
C．L3灯亮度减弱 D．L4灯亮度减弱
4．如图4所示，甲、乙为两个独立电源的路端电压与通过它们的电流I的关系图象，下列说法中正确的是(　　)

图4
A．路端电压都为U0时，它们的外电阻相等
B．电流都是I0时，两电源的内电压相等
C．电源甲的电动势大于电源乙的电动势
D．电源甲的内阻小于电源乙的内阻
考点预测2　交变电流问题
5．如图5所示，矩形线圈面积为S、匝数为N、内阻为r，绕垂直于匀强磁场的轴OO′以角速度ω匀速转动，匀强磁场的磁感应强度为B，外电阻为R．t＝0时，线圈平面与磁感线平行，则(　　)
A．线圈中感应电动势的瞬时值表达式是e＝NBSωsin ωt
B．通过电阻R的感应电流的瞬时值表达式是i＝cos ωt
C．电压表的示数是NBSω 图5
D．电流表的示数是
6．一正弦式交流电的电压随时间变化的规律如图6所示．由图可知(　　)

图6
A．该交变电流的电压瞬时值的表达式为u＝100sin 25t(V)
B．该交变电流的频率为25 Hz
C．该交变电流的电压的有效值为100 V
D．若将该交流电压加在阻值为R＝100 Ω的电阻两端，则电阻消耗的功率是50 W
7．如图7甲所示，一矩形闭合线圈在匀强磁场中绕垂直于磁场方向的转轴OO′以恒定的角速度ω转动，从线圈平面与磁场方向平行时开始计时，线圈中产生的交变电流按照图乙所示的余弦规律变化，在t＝时刻(　　)

图7
A．线圈中的电流最大
B．穿过线圈的磁通量最大
C．线圈所受的安培力为零
D．穿过线圈磁通量的变化率最大
考点预测3　变压器与远距离输电问题
8．如图8为远距离输电的示意图，若电厂输出电压u1＝4 400sin 100t(V)，电流I1＝
1 000 A，不计变压器损耗，则下列判断正确的是(　　)

图8
A．U1＝4 400 V
B．I2＜1 000 A
C．I2U2＝4．4×106 W
D．用户得到的交变电流频率为100π Hz
考点预测4　电路综合问题
9．如图9甲所示的电路中R1＝R2＝100 Ω，是阻值不随温度而变的定值电阻．白炽灯泡L的伏安特性曲线如图乙的I－U图线所示．电源电动势E＝100 V，内阻不计．求：

　 甲 乙
图9

(1)当电键S断开时，灯泡两端的电压和通过灯泡的电流以及灯泡的实际电功率；
(2)当电键S闭合时，灯泡两端的电压和通过灯泡的电流以及灯泡的实际电功率．
10．中国已投产运行的1 000 kV特高压输电是目前世界上电压最高的输电工程．假设甲、乙两地原采用500 kV的超高压输电，输电线上损耗的电功率为ΔP．在保持输送电功率和输电线电阻都不变的条件下，现改用1 000 kV特高压输电，若不考虑其他因素的影响，则输电线上损耗的电功率将变为多少？
答案
1．C　2．A　3．D　4．AC　5．BD　6．BD　7．BC　8．B　
9．(1)40 V　0.6 A　24 W　(2)25 V 0.5 A　12.5 W
10．
