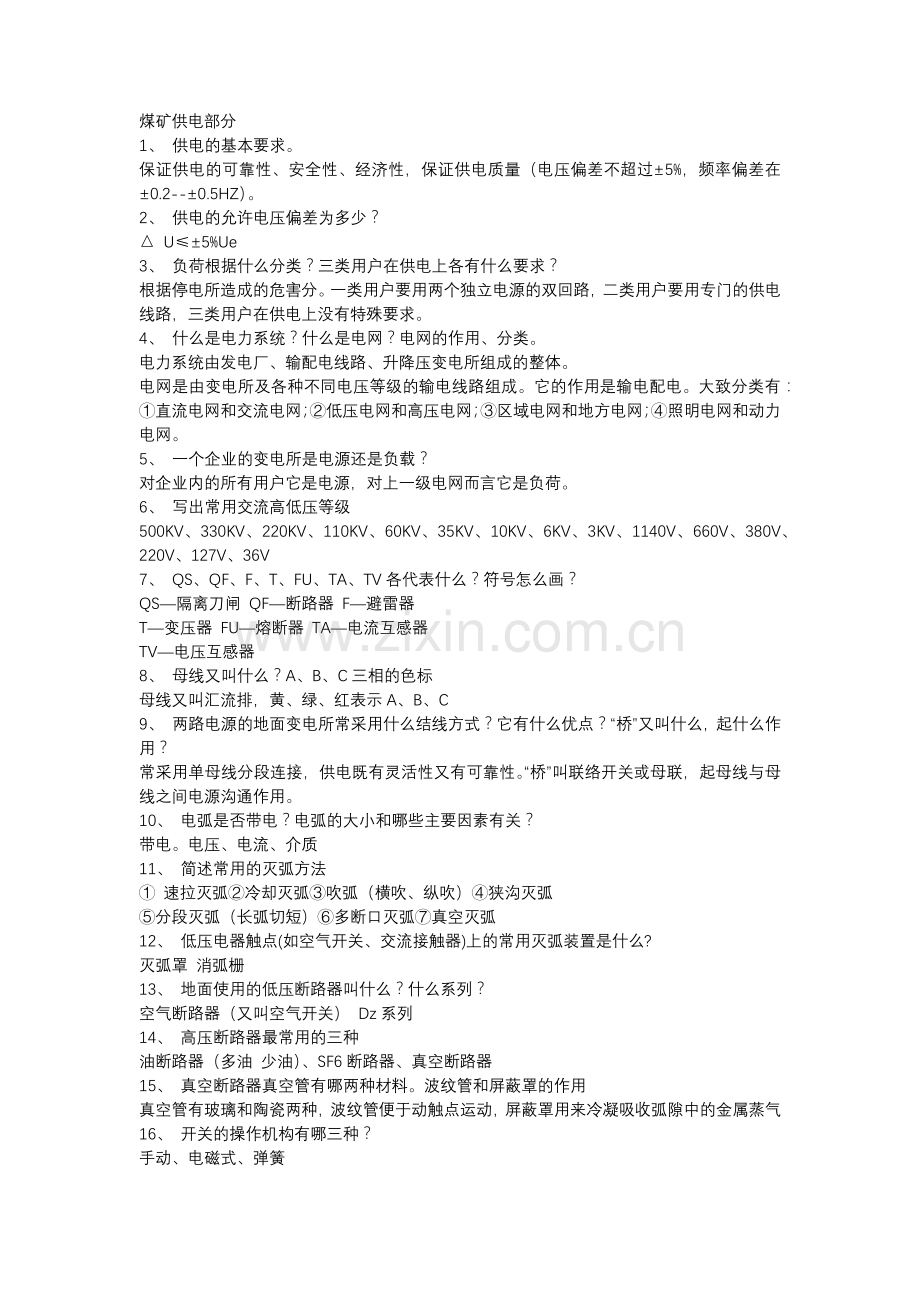

煤矿供电部分
1、 供电的基本要求。
保证供电的可靠性、安全性、经济性，保证供电质量（电压偏差不超过±5%，频率偏差在±0.2--±0.5HZ）。
2、 供电的允许电压偏差为多少？
△ U≤±5%Ue
3、 负荷根据什么分类？三类用户在供电上各有什么要求？
根据停电所造成的危害分。一类用户要用两个独立电源的双回路，二类用户要用专门的供电线路，三类用户在供电上没有特殊要求。
4、 什么是电力系统？什么是电网？电网的作用、分类。
电力系统由发电厂、输配电线路、升降压变电所组成的整体。
电网是由变电所及各种不同电压等级的输电线路组成。它的作用是输电配电。大致分类有：①直流电网和交流电网；②低压电网和高压电网；③区域电网和地方电网；④照明电网和动力电网。
5、 一个企业的变电所是电源还是负载？
对企业内的所有用户它是电源，对上一级电网而言它是负荷。
6、 写出常用交流高低压等级
500KV、330KV、220KV、110KV、60KV、35KV、10KV、6KV、3KV、1140V、660V、380V、220V、127V、36V
7、 QS、QF、F、T、FU、TA、TV各代表什么？符号怎么画？
QS—隔离刀闸 QF—断路器 F—避雷器
T—变压器 FU—熔断器 TA—电流互感器
TV—电压互感器
8、 母线又叫什么？A、B、C三相的色标
母线又叫汇流排，黄、绿、红表示A、B、C
9、 两路电源的地面变电所常采用什么结线方式？它有什么优点？“桥”又叫什么，起什么作用？
常采用单母线分段连接，供电既有灵活性又有可靠性。“桥”叫联络开关或母联，起母线与母线之间电源沟通作用。
10、 电弧是否带电？电弧的大小和哪些主要因素有关？
带电。电压、电流、介质
11、 简述常用的灭弧方法
① 速拉灭弧②冷却灭弧③吹弧（横吹、纵吹）④狭沟灭弧
⑤分段灭弧（长弧切短）⑥多断口灭弧⑦真空灭弧
12、 低压电器触点(如空气开关、交流接触器)上的常用灭弧装置是什么?
灭弧罩 消弧栅
13、 地面使用的低压断路器叫什么？什么系列？
空气断路器（又叫空气开关） Dz系列
14、 高压断路器最常用的三种
油断路器（多油 少油）、SF6断路器、真空断路器
15、 真空断路器真空管有哪两种材料。波纹管和屏蔽罩的作用
真空管有玻璃和陶瓷两种，波纹管便于动触点运动，屏蔽罩用来冷凝吸收弧隙中的金属蒸气
16、 开关的操作机构有哪三种？
手动、电磁式、弹簧

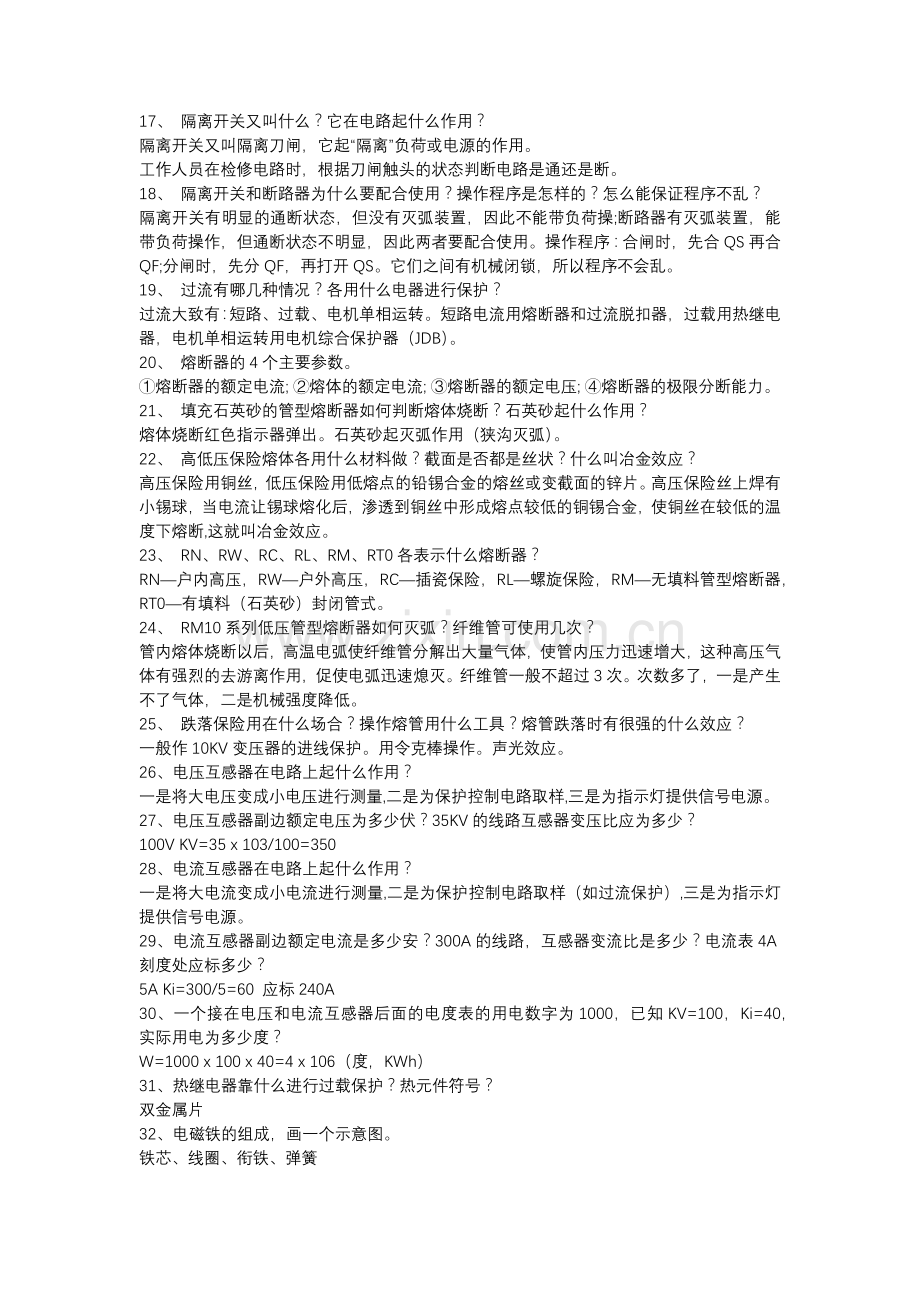

17、 隔离开关又叫什么？它在电路起什么作用？
隔离开关又叫隔离刀闸，它起“隔离”负荷或电源的作用。
工作人员在检修电路时，根据刀闸触头的状态判断电路是通还是断。
18、 隔离开关和断路器为什么要配合使用？操作程序是怎样的？怎么能保证程序不乱？
隔离开关有明显的通断状态，但没有灭弧装置，因此不能带负荷操;断路器有灭弧装置，能带负荷操作，但通断状态不明显，因此两者要配合使用。操作程序：合闸时，先合QS再合QF;分闸时，先分QF，再打开QS。它们之间有机械闭锁，所以程序不会乱。
19、 过流有哪几种情况？各用什么电器进行保护？
过流大致有：短路、过载、电机单相运转。短路电流用熔断器和过流脱扣器，过载用热继电器，电机单相运转用电机综合保护器（JDB）。
20、 熔断器的4个主要参数。
①熔断器的额定电流; ②熔体的额定电流; ③熔断器的额定电压; ④熔断器的极限分断能力。
21、 填充石英砂的管型熔断器如何判断熔体烧断？石英砂起什么作用？
熔体烧断红色指示器弹出。石英砂起灭弧作用（狭沟灭弧）。
22、 高低压保险熔体各用什么材料做？截面是否都是丝状？什么叫冶金效应？
高压保险用铜丝，低压保险用低熔点的铅锡合金的熔丝或变截面的锌片。高压保险丝上焊有小锡球，当电流让锡球熔化后，渗透到铜丝中形成熔点较低的铜锡合金，使铜丝在较低的温度下熔断,这就叫冶金效应。
23、 RN、RW、RC、RL、RM、RT0各表示什么熔断器？
RN—户内高压，RW—户外高压，RC—插瓷保险，RL—螺旋保险，RM—无填料管型熔断器，RT0—有填料（石英砂）封闭管式。
24、 RM10系列低压管型熔断器如何灭弧？纤维管可使用几次？
管内熔体烧断以后，高温电弧使纤维管分解出大量气体，使管内压力迅速增大，这种高压气体有强烈的去游离作用，促使电弧迅速熄灭。纤维管一般不超过3次。次数多了，一是产生不了气体，二是机械强度降低。
25、 跌落保险用在什么场合？操作熔管用什么工具？熔管跌落时有很强的什么效应？
一般作10KV变压器的进线保护。用令克棒操作。声光效应。
26、电压互感器在电路上起什么作用？
一是将大电压变成小电压进行测量,二是为保护控制电路取样,三是为指示灯提供信号电源。
27、电压互感器副边额定电压为多少伏？35KV的线路互感器变压比应为多少？
100V KV=35ⅹ103/100=350
28、电流互感器在电路上起什么作用？
一是将大电流变成小电流进行测量,二是为保护控制电路取样（如过流保护）,三是为指示灯提供信号电源。
29、电流互感器副边额定电流是多少安？300A的线路，互感器变流比是多少？电流表4A刻度处应标多少？
5A Ki=300/5=60 应标240A
30、一个接在电压和电流互感器后面的电度表的用电数字为1000，已知KV=100，Ki=40，实际用电为多少度？
W=1000ⅹ100ⅹ40=4ⅹ106（度，KWh）
31、热继电器靠什么进行过载保护？热元件符号？
双金属片
32、电磁铁的组成，画一个示意图。
铁芯、线圈、衔铁、弹簧
33、铁芯由什么材料构成，有几种形状。
由冷轧硅钢片叠制而成，分U型和E型。
34、铁芯上的短路环有什么作用?
短路环把铁芯的截面分成两部分，使其产生的交流磁通相位不同（即不同时过零）,因而铁芯和衔铁之间的电磁力始终存在，克服了电磁铁因交流电过零电磁力消失产生震动引起的交流声。
35、线圈分几种？各有什么特点？
线圈分电压线圈和电流线圈。电压线圈匝数多截面细，并联在电路上;电流线圈匝数少截面粗，串联在电路上。
36、继电器一般根据什么命名？
一般根据其控制参数命名。如：电流、电压、温度、压力、时间等继电器。
37、什么叫整定？
整定就是设定保护电器的动作参数值。
38、主电路和控制电路习惯上的几种叫法
主电路又叫一次电路、一次结线、一次方案；控制电路又叫辅助电路、二次回路、二次接线。
39、三相负载有几种接法？画出电动机星形和角形两种接线方式。
三相负载有星形和角形两种接法;
40、高压开关柜最基本的组成？根据你的理解，它的完善配置。记住常用的几个型号。
最基本的配置：一个（或两个）隔离刀闸，一个断路器,操作机构。
完善配置：电压、电流互感器、指示灯、蜂鸣器、LED(LCD) 显示、
电压电流表、电压、电流、信号、接地继电器。
GG－1，GG－1A，KYN1－10，KGN－10，JYN1－35
41、什么叫开关柜的“五防”功能？
① 防止误操作断路器；
② 防止带负荷操作隔离开关；
③ 防止带电挂接地线；
④ 防止带地线合闸；
⑤ 防止误入带电间隔。
42、开关柜今后的发展方向。
断路器真空化，PLC（可编程控制器）控制加数字显示,柜体抽出式或多米诺组合式。
43、架空线路有哪几部分组成？
由导线（铝绞线、钢芯铝绞线）、电杆（塔）、绝缘子、金具（横担、抱箍等）、拉线（含花蓝螺栓）组成。
44、为什么大截面导线都要做成绞线？
目的就是让电荷在导线截面上均匀分布，克服交流电的“集肤效应”。
451、防爆设备的外壳具有哪“两性”？其内腔为什么要做成单腔？爆炸产生的最大压力为多少？
具有隔爆性和耐爆性。内腔要做成单腔，不可以做成多腔且以小孔连通，以防产生爆炸压力叠加。爆炸产生的最大压力为7.8个大气压。
46、防爆外壳要能承受几个试验压力？防爆结合面有什么要求？
8个。要有一定的宽度、间隙和粗糙度。
47、防爆开关为什么由子口转盖雪撬式变成长方体？
因为长方体产生的爆炸压力最小。
48、写出防爆型、增安型、本安型电气设备的标志符号。
防爆型：EXdI、增安型：ExeI、本安型：ExiaI、ExibI。
49、什么叫本安型（安全火花型）电路？
本安型即本质安全型，即电路产生的电火花能量比较小，达不到点爆瓦斯所需要的最小能量0.28mJ。
50、什么叫超前切断电路？
超前切断电路一是指超瓦斯煤尘引爆之前，因为点燃瓦斯和煤尘最短的时间不少于5ms，一般快速切断电系统的断电时间为2.5--3ms，二是超电气故障前，如电缆短路，我们在未形成短路故障前把电源切断。
51、KYGG-2Z、BGP23-6/D、PB系列，DW80系列、QC83系列、DKZB-400/1140、DQZBH-300/1140各表示什么？
KYGG-2Z：矿用高压真空配电箱。 BFP23-6/D：矿用高压防炸真空配电箱。PB系列：高压防炸配电箱。 DW80系列：低压馈电开关。 DQZBH-300/1140：真空磁力启动器。
52、馈电开关和磁力启动器在电路上各起什么作用？
馈电开关起电能分配的作用，磁力启动器控制具体的设备。
53、矿用变电器与地面的变压器有什么区别？
两点：一是矿用变压器没有油枕;二是地面变压器用绝缘子接线，矿用变压器用接线盒接线。
54、KSGZY表示什么？它由哪几个部分组成？有什么作用？
表示移动变电站，由高压隔爆开关箱（6KV电源进线控制开关）、隔爆干式变压器、低压（1140V）隔爆开关箱（有过流和漏电保护装置）组成。为综采设备供电。
55、矿用电缆有哪几种？
有铠装电缆，橡套电缆和塑料电缆。
56、铠装电缆的铠装层分哪两种？简述纸绝缘铠装电缆结构。
分钢丝和钢带铠装。线芯裹上用油浸渍过的牛皮纸作为相绝缘，三根相线间填上一些黄麻填料，再用油浸牛皮纸把三根相线裹起来形成统包绝缘，然后用铅皮或铝皮做成内护层套上，再在内护层上涂沥青后粘上麻绳，最后用钢丝或钢带裹上。
57、铠装电缆的内护层起什么作用？
一是起密封作用，防水份进入缆芯;二是可做接地保护。
58、铠装电缆用在那些场所？下井电缆至少要几根？
铠装电缆一是作为下井电缆，二是作井下中央变电所到采区变电所的电缆。至少要两根。
59、橡套电缆至少几根线芯？线芯为什么材料？UCP3x50+1x25+6x4表示什么？
4根，三根相线，一根接地线；铜芯;表示采掘用橡套屏蔽电缆，三根主芯线截面为50平方，一根接地线的截面为25平方，6根控制线的截面为4平方。
60、什么叫阻燃（不延燃）电缆？
阻燃电缆护套采用氯丁橡胶，其燃烧时产生的氯化氢气体比空气重,形成白雾将火焰包起来与空气隔绝，将火焰很快熄灭。适合在易燃易爆的场所使用。
61、什么叫橡套屏蔽电缆？它用在什么样的矿井？
橡套屏蔽电缆每根相线绝缘外面裹着一层由半导体橡胶做的屏蔽层，接地线芯外外面只有屏蔽层，没有绝缘层，这样任一主芯线绝缘破坏，漏电电流通过屏蔽层传到接地线芯，形成接地故障，使检漏继电器动作，切断电源。这既可防止漏电火花或短路电弧引起的瓦斯煤尘爆炸，又可防止引起电气火灾。它适合高沼气矿井。
62、写出常用电线电缆的截面（平方毫米）
0.5、1、1.5、2、2.5、4、6、10、16、25、35、50、70、95、120、150、180。
63、什么叫风电闭锁？在80开关上怎么实现？
先通风后掘进，停风时掘进电源也同时切断。将控制局扇的80开关C3触点串接到掘进电源开关的线圈回路中。
64、画出煤矿深井供电系统方框图。哪一个环节不需要专门的峒室？工作面配电点的设备经常挪动，无需专门峒室。
65、井下供电采用什么系统？
变压器中性点不接地系统。
66、什么叫触电？分哪两种情况？人体安全电流为多少毫安和多少mA.s？人体电阻在计算时取多少？
触电：人体触及带电体。分电击和电伤，电击是指电流通过人体内部，造成人体内部组织的损伤和破坏，电伤是指强电流瞬间通过人体的某一局部或电弧对人体表面的烧伤。人体安全电流为30mA、30mA.s,人体电阻取1千欧。
67、触电急救的基本知识。
1.让触电者迅速离开电源,离开关近关开关，离开关远要用绝缘棒去挑，千万不要用手去拉，如果高空触电，还要防止触电着掉下来摔伤。2.把触电者放在通风平坦的地方休息。3.如果触电者发生休克，要做人工呼吸，如口对口，心脏按摩和牵手仰卧起做，做人工呼吸前，要把伤员裤带衣领松开，呼吸道清理干净。4.千万不可打强心剂。
68、什么是井下三大保护？
接地保护、漏电保护、过流保护
69、什么叫接地？分哪几种？什么叫接地装置？一般用什么材料作接地材料？
接地：电气设备与大地作有效连接。分工作接地、重复接地、保护接地、保护接零、防雷接地、防静电接地。接地极与接地线统称为接地装置。一般用镀锌的圆钢、扁钢作为接地线,镀锌的钢板或钢管作为接地极。
70、接地电流在土壤中如何流？半径有多大？实际取多大？什么叫接地电阻？
以接地极为圆心向四周扩散，半径为20米，实际取5米，接地电阻是接地线、接地极、接地极与土壤的接触电阻以及土壤电阻的总和。
71、画出接地网的示意图，并标出各部分名称。
72、什么叫保护接地？这对人身安全有什么好处？
电气设备的外壳与大地作有效连接。当人体触及带电外壳时，人体和接地电阻并联,人体电阻是接地电阻的500倍，绝大部分电流通过接地极流走，通过人体电流很小，人身安全受到保护。
73、在井下保护接地网中，什么是主接地极？接地电阻不能超过几欧姆？
井下中央变电所的两个接地极叫主接地极，放在主副水仓中。除主接地极以外的接地极都叫局部接地极。不得超过2欧姆。
74、什么材料不可以做接地材料？
铝，一是机械强度低，二是燃烧时有很强的光热效应。
75、炮采工作可不可以设接地极？设备如何接地？
不可以。怕漏电电流引起雷管超前引爆。通过电缆接地线芯把外壳连在一起，引到炮采工作面以外接地。
76、漏电分哪两种情况？各由什么原因引起的？
漏电分集中性漏电和分散性漏电，集中性漏电由绝缘损坏引起的，分散性漏电是由于绝缘老化造成的。
77、漏电保护的原理。
漏电保护实际上是用一直流回路来监视交流电网对地的绝缘电阻。当ra、rb、rc下降至危险程度时，检漏继电器动作，其常开触点闭合，馈电开关中的漏电脱扣线圈带电,电磁铁吸合,带动馈电开关跳闸,切断电源，实现漏电保护。
78、检漏继电器必须装在哪一台馈电开关上？
采区变电所低压总馈电开关上。
79、画出一台变压器三个配电点的采区供电系统图。
80、过电压分哪两种情况？
供电系统内部的操作过电压和大气过电压（雷电）
81、雷电分哪两种？各用什么保护？
雷电分直击雷和感应雷。直击雷用避雷针和避雷线保护，感应雷用避雷器保护。
82、阀型避雷器中的阀性电阻（阀片）有什么特点？
它是非线性电阻。工频电压下，电阻值非常大;雷电流通过时，电阻很小，这样雷电通过阀片入地，不涌入变电所,从而使变电所内高低压电器受到保护。
