艾里逊变速箱油面检查方法

1、油面检查方法
a、将车停在平地，刹住手制动器，启动发动机，操纵变速杆换到各个档位，使各离合器油路和油道充满油，然后换到空挡。
b、运转发动机（1000-1200rpm）至少一分钟，将变速箱油路系统中空气排除干净。
c、冷运转范围：使发动机在1000rpm运转1分钟，使油充满液压系统，然后使发动机怠速运转直温度达到60-120。F（16-49℃）。发动机保持怠速运转，变速箱在空挡，拔出油尺检查油面，冷运转范围内的油面表示变速箱达到160-200。F（71-93℃）以前有安全工作的足够油量。当温度达到160-200。F（71-93℃）时，必须再次检查热运转油面。
d、热运转范围：确认油温达到160-200。F（71-93℃），使发动机怠速运转，变速箱在空挡，拔出油尺检查油面，如果变速箱的油面在热运转范围内，则油量可从保证车辆安全行使。如果油面只能达到或低于热运转范围最低刻度线，应加油至热运转范围的中间，从热运转范围最低刻度线到热运转范围的中间约加油1夸脱（0.95公升）。
e、确认油温达到160-200。F（71-93℃），使发动机怠速运转，变速箱在空挡，拔出油尺检查油面，如果变速箱的油面在ADD与FULL之间，则油量可从保证车辆安全行使，如果油面只能达到或低于ADD刻度线，应加油至ADD与FULL中间，从ADD刻度线到ADD与FULL中间约加油1夸脱（0.95公升）。

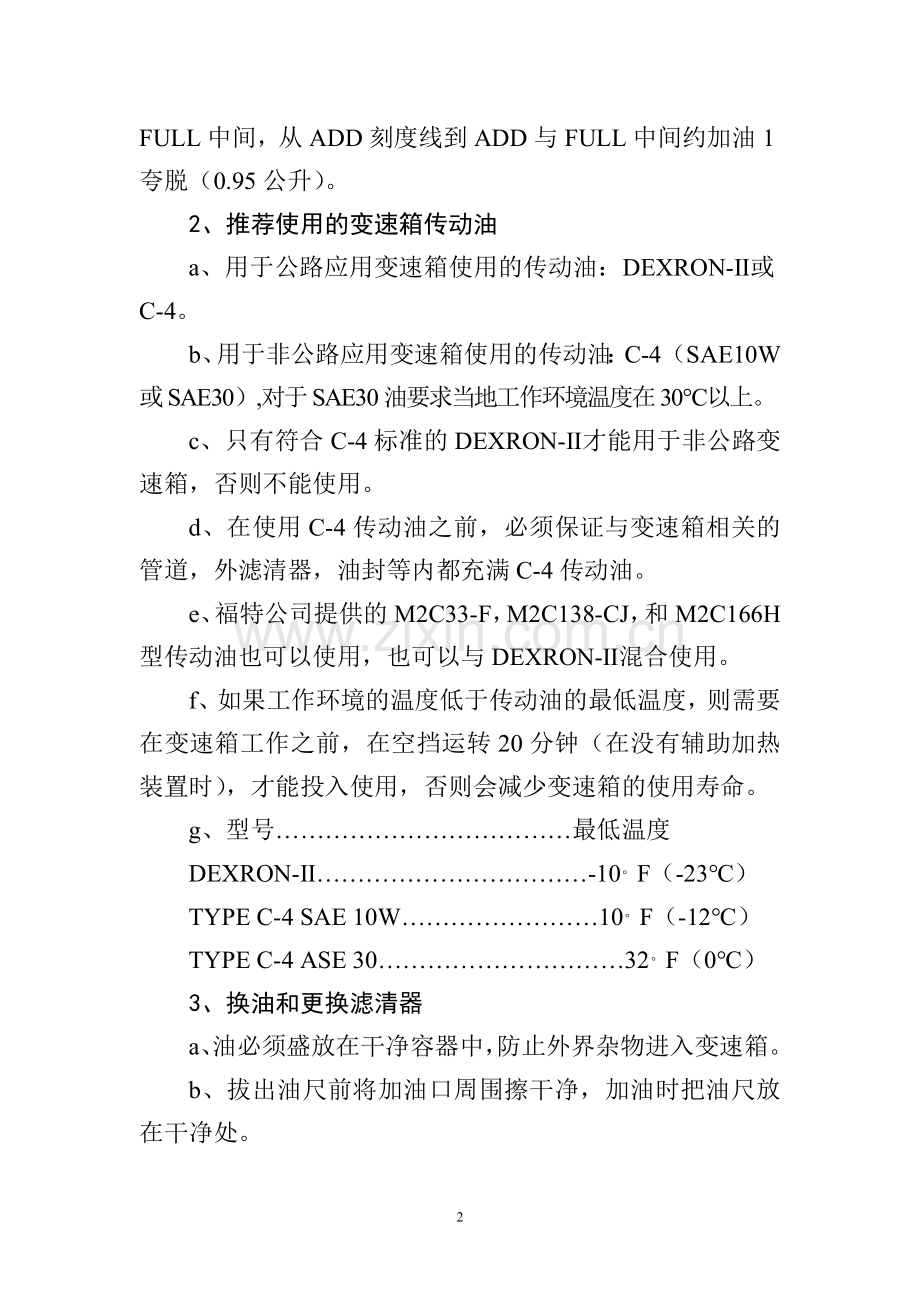

2、推荐使用的变速箱传动油
a、用于公路应用变速箱使用的传动油：DEXRON-Ⅱ或C-4。
b、用于非公路应用变速箱使用的传动油：C-4（SAE10W或SAE30）,对于SAE30油要求当地工作环境温度在30℃以上。
c、只有符合C-4标准的DEXRON-Ⅱ才能用于非公路变速箱，否则不能使用。
d、在使用C-4传动油之前，必须保证与变速箱相关的管道，外滤清器，油封等内都充满C-4传动油。
e、福特公司提供的M2C33-F，M2C138-CJ，和M2C166H型传动油也可以使用，也可以与DEXRON-Ⅱ混合使用。
f、如果工作环境的温度低于传动油的最低温度，则需要在变速箱工作之前，在空挡运转20分钟（在没有辅助加热装置时），才能投入使用，否则会减少变速箱的使用寿命。
g、型号………………………………最低温度
DEXRON-Ⅱ……………………………-10。F（-23℃）
TYPE C-4 SAE 10W……………………10。F（-12℃）
TYPE C-4 ASE 30…………………………32。F（0℃）
3、换油和更换滤清器
a、油必须盛放在干净容器中，防止外界杂物进入变速箱。
b、拔出油尺前将加油口周围擦干净，加油时把油尺放在干净处。
c、从HT700系列变速箱零件手册中查找正确的滤芯，滤芯在更换时方可从存放箱中取出。
d、油和滤清器的更换时间间隔由变速箱的应用场合和负荷轻重程度而定。
e、换油周期50000miles（80000km）or 12months* or1200hours*
f、换外部滤清器
After first5000miles(8000km)thereafter,every2500miles(4000km) or 6months* or 600hoirs**
g、换油时所需油量
（a）6英寸深油底壳 34美夸脱（31公升）；
（b）7英寸深油底壳 34美夸脱（31公升）；
（c）8.5英寸深油底壳 38美夸脱（36公升）；
（d）分动箱 2.6美夸脱（2.5公升）；
*分动箱加油不可过量，加油过多会引起过热，如油面超过加油刻度线（FULL），将多余的油放掉，使油面达到正常位置。
h、换油和换滤清器方法
（1）放油时应使变速箱运转到工作温度160-200。F（71-93℃），以便油容易流出和排放干净。
（2）卸下放油塞使油流出，放油时注意观察油的状态。
4、油的污染
a、换油时的检查：每次换油时，检查放出的旧油中有无杂物和水，正常情况下少量凝结水成为乳状混合在油中，如果发现油中有水，应检查散热器是否漏水，如果发现冷却水中有油（或在发动机水箱中发现有油），也证明存在漏油，但也可能是发动机润滑系统漏油，清除掉油底壳中的油泥和杂物。
b、金属颗粒：油中的较大的金属屑和铜屑显示变速箱已经发生损坏，应通知厂家，委派专业人员进行判断和解体检查，找出损坏原因。
c、防冻剂的泄露：如果发现油中有防冻剂，说明热交换器泄露，必须更换热交换器，以及变速箱内部的密封环和离合器片都必须更换。
5、通气口
a、必须定期检查呼吸阀是否畅通，必须定期清洗，拆装时不能用钳子或管子钳，以免产生铁屑进入变速箱，应使用合适的扳手。

固井三队主要设备润滑油品

1、沃尔沃双机泵、奔驰双机泵
型号：SNC70-25Ⅱ
前车型号：FM12
前车发动机D12C420柴油润滑油，美孚超级黑霸王：CH15W/40，用量约36L
底盘：变速器，前、中、后桥及轮边用美孚齿轮油85W-140
SJ300水泥泵：动力端，链条箱，用GL-5型85W-90齿轮油
阿里逊750液力变速器用：美福C4自动液力传动油，用量约为69L（单边）
卡特3406柴油机：美孚超级黑霸王CH15W/40，用量约为45L
卡特C-15柴油机，美孚超级黑霸王CH15W/40，用量约为45L
液压系统：美孚L-MH46#抗磨液压油，用量约为492L
单机泵50-17动力端用85W/90重负荷齿轮油，用量约为65L
2、北奔单机泵
型号：GJC50-17Ⅱ
前车型号：2533
前车发动机OM1015柴油机，润滑油用美孚超级黑霸王CH15W/40，约36L
底盘：变速箱，前、中、后桥及轮边用美孚重负荷齿轮油GL-585W/140。用量约80L左右。
阿里逊47000FS液压变速器，用美孚C4自动液力传动油，用量约为69L左右。
卡特C-15柴油机用美孚超级黑霸王CH15W/40，用量约为45L左右。
SJ600水泥泵：动力端，链条箱，用重负荷齿轮油GL-5 85W/90，约70L左右。
液压系统：用美孚L-MH46#抗磨液压油，用量约为492L左右。
3、北奔下灰车
发动机：WD615型：用美孚超级黑霸王CH15W/40，柴油机机油用量约为22L左右。
空气压缩机机油，用专用空压机机油，用量约为10L左右。
4、北奔下灰车（电喷）
发动机型号：WP10型，用美孚超级黑霸王CH15W/40，柴油机油，用量约为22L左右。
5、东风背罐车
发动机：用美孚超级黑霸王CH15W/40柴油机油，用量约为20L左右，变速器、差速器用重负荷齿轮油（美孚）85W/90，用量约为22L左右，液压油用长城L-MH46#抗磨液压油，用量约为150L左右。
6、东风自吊车
发动机：用美孚超级黑霸王CH15W/40柴油机机油，用量约为20L左右，变速器、差速器用重负荷齿轮油（美孚牌）85W/90，用量约为22L左右，液压油用长城L-MH46#抗磨液压油，用量约为150L左右。
7、东风自吊车：电喷6缸机
发动机：用美孚超级黑霸王CH15W/40柴油机机油，20L左右。
变速器、差速器用重负荷齿轮油（美孚牌）85W/90，用量约为22L左右。
液压油用长城46#抗磨液压油，用量约为150L
8、东风背罐车：电喷4缸机
发动机：用美孚超级黑霸王CH15W/40 柴油机机油，16L左右。
变速器、差速器用重负荷齿轮油（美孚牌），85W/96，用量约为22L左右，液压油用长城46#抗磨液压油，用量约为150L左右。
9、依维柯车
发动机：用依维柯专用机油CF-4 15W/40，用量约为15L左右。
变速器、差速器用专用重负荷齿轮油85W/90，用量约为15L左右。

固井三队主要设备技术参数

1、沃尔沃FM12型双机双泵
（1）发动机马力为421匹
（2）扭矩：1850NM/1100-1300
（3）后车配卡特3406C型柴油机
缸径137㎜、行程165㎜、排量：14.6升、6缸直列，490马力。
额定转速：2200rpm
（4）艾里逊变速器HD-47000FS
最大输入功率（KW）447
最大扭矩（NM）2504
2、奔驰3344型双机双泵
（1）发动机马力为440
（2）后车配卡特C15柴油机
功率（KW）403（2100r/min）
（3）液力变速器：HT-750DR
3、北奔下灰车
（1）发动机型号：潍柴WD615系列
发动机马力：320马力
发动机最大扭矩：1250N.M
（2）变速箱型号：法土特9JS119,输入功率220KW，输入扭矩1190N.M。
4、北奔下灰车：国3电喷
（1）发动机型号：潍柴国3 WP10 290
发动机马力（KW）213KW/290马力
发动机最大扭矩为：1200N.M
（2）变速箱型号：RT-11509C
输入功率：265KW
输入扭矩：1500N.M
（3）后车压风机为无油摆式
型号：WB-F 7.5/3
排气量：7.5m3/min
转速：900r/min
排气压力：0.3mpa
轴功率：≤37.5KW
5、北奔单机泵50-17
（1）前车发动机型号：BF6M1015C（道依兹发动机）
发动机功率：240KM
最大扭矩：1470N.M
变速箱型号：ZF箱：165-1650型
（2）后车柴油机型号：CAT（卡特C15）
柴油机功率为：403KW
最大扭矩为：1954N.M
（3）液力传动箱
型号：HD-47000FS
最大输入功率为：447KW
最大扭矩为：2504N.M
（4）卧式三缸单作用柱塞泵
型号：SJ600柱塞泵
最大输入功率为：447KW
最大连杆负荷：45360KN
齿轮传动比：i＝4.61
冲程长度：152.4㎜
柱塞直径（㎜）101.6（4″）

设备更换润滑油的时间
1.发动机为8000-10000公里更换。
2.后台柴油机为200个小时更换。
3.底盘齿轮油为5万公里或1年更换。
4.液压油为3000个小时或2年更换。
5.液力变速器油为3000个小时或2年更换。
6.动力端传动箱油为3000个小时或2年更换。
以上更换润滑油都必须同时更换滤芯。
