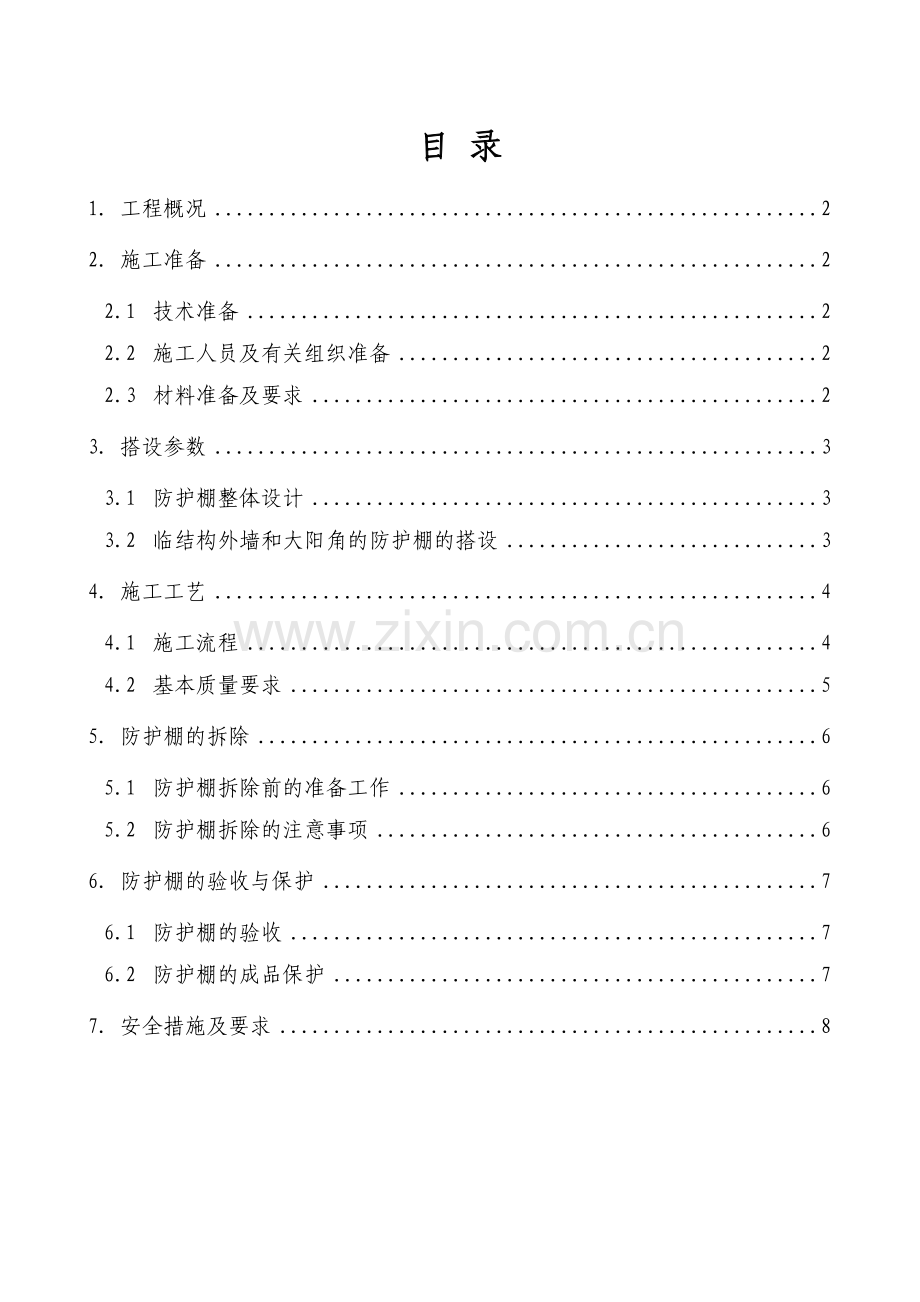

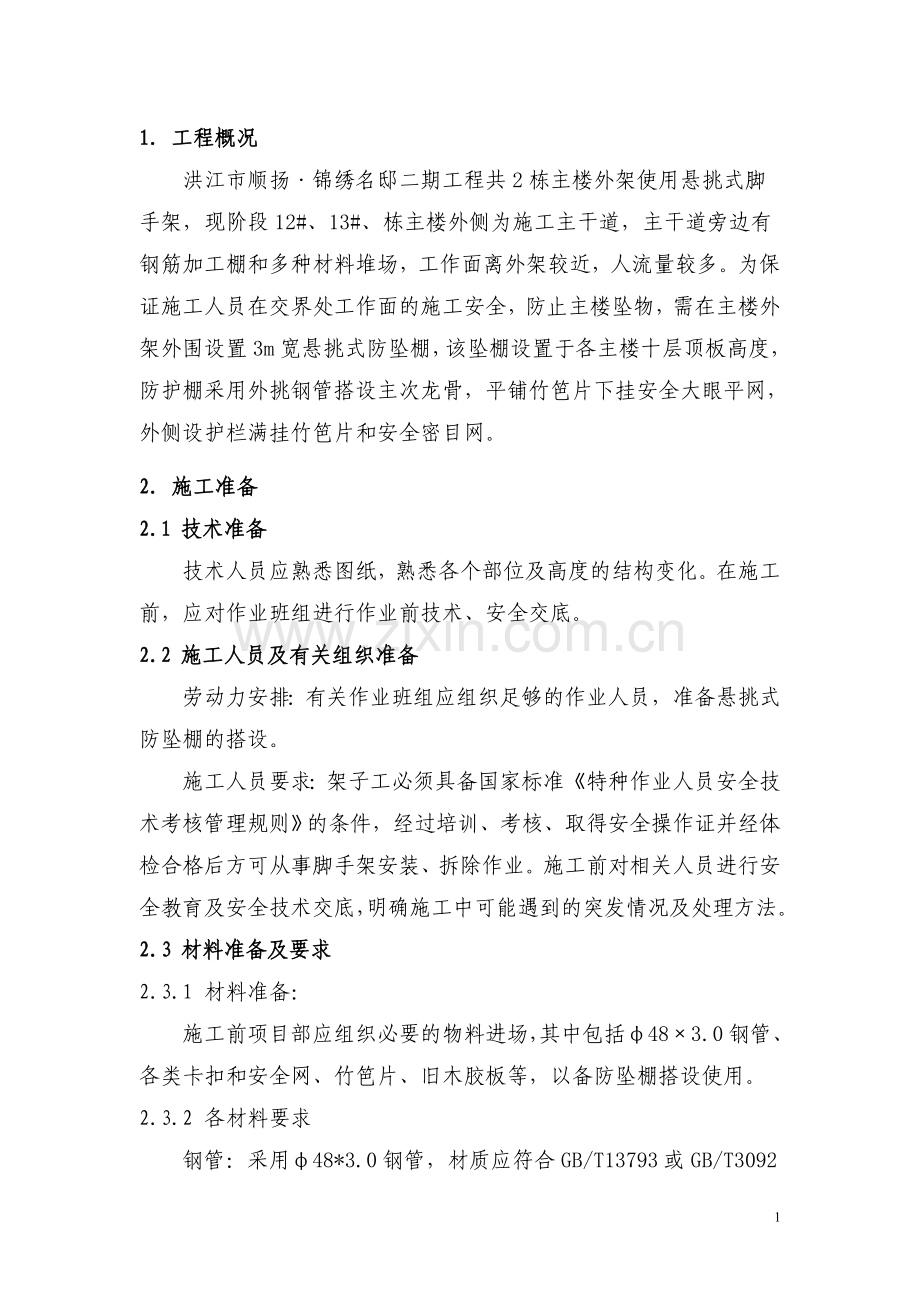

目 录1.工程概况22.施工准备22.1技术准备22.2施工人员及有关组织准备22.3材料准备及要求23.搭设参数33.1防护棚整体设计33.2临结构外墙和大阳角的防护棚的搭设34.施工工艺44.1施工流程44.2基本质量要求55.防护棚的拆除65.1防护棚拆除前的准备工作65.2防护棚拆除的注意事项66.防护棚的验收与保护76.1防护棚的验收76.2防护棚的成品保护77.安全措施及要求881. 工程概况洪江市顺扬锦绣名邸二期工程共2栋主楼外架使用悬挑式脚手架，现阶段12#、13#、栋主楼外侧为施工主干道，主干道旁边有钢筋加工棚和多种材料堆场，工作面离外架较近，人流量较多。为保证施工人员在交界处工作面的施工安全，防止主楼坠物，需在主楼外架外围设置3m宽悬挑式防坠棚，该坠棚设置于各主楼十层顶板高度，防护棚采用外挑钢管搭设主次龙骨，平铺竹笆片下挂安全大眼平网，外侧设护栏满挂竹笆片和安全密目网。2. 施工准备2.1 技术准备技术人员应熟悉图纸，熟悉各个部位及高度的结构变化。在施工前，应对作业班组进行作业前技术、安全交底。2.2 施工人员及有关组织准备劳动力安排：有关作业班组应组织足够的作业人员，准备悬挑式防坠棚的搭设。施工人员要求：架子工必须具备国家标准特种作业人员安全技术考核管理规则的条件，经过培训、考核、取得安全操作证并经体检合格后方可从事脚手架安装、拆除作业。施工前对相关人员进行安全教育及安全技术交底，明确施工中可能遇到的突发情况及处理方法。2.3 材料准备及要求2.3.1 材料准备：施工前项目部应组织必要的物料进场，其中包括483.0钢管、各类卡扣和安全网、竹笆片、旧木胶板等，以备防坠棚搭设使用。2.3.2 各材料要求钢管：采用48*3.0钢管，材质应符合GB/T13793或GB/T3092规定，质量应符合GB70079普通碳素结构钢技术要求中Q235A钢要求。弯曲变形、锈蚀钢管不得使用；脚手架钢管每根最大质量不应大于25kg。扣件：扣件及其附件符合GB978-67可锻铁分类及技术条件的规定，机械性能不低于KT338的可煅铸铁的制作性能，其附件的制造材料应符合GB70079中A3钢的规定，螺纹应符合GB196-81普通螺纹的规定，垫圈应符合GB95-76垫圈的规定。扣件与钢管的贴合面必须严格整形，保证钢管扣紧时接触良好，扣件活动部位应能灵活转动，旋转扣件的旋转面间隙小于1mm，扣件表面应进行防锈处理。脚手架采用的扣件，在螺栓拧紧扭力矩65Nm时，不得发生破坏。3. 搭设参数3.1 防护棚整体设计防坠棚搭设于各主楼十层结构楼板高度，防护棚采用48*3.0钢管搭设，主梁钢管卡扣与外架立杆连接，钢管主梁纵向间距1.5m同外架立杆间距悬挑出外架3m。次梁间距750mm，与主梁用扣件连接。纵横梁外侧节点处采用直径14的钢丝绳与上层结构外边进行斜拉构造，钢丝筋间距3米一道。防护棚采用单层防护满铺设竹笆板，防护棚下面和立面满挂安全网。防护棚外立面用间距1.5m，长1.3m短钢管下端与悬挑钢管用扣件连接，上端与水平杆相连形成护栏，护栏中部加一道水平拦腰杆，防护棚立面用斜钢管拉至防护棚地面。护栏立面满挂安全网，安全网内侧设置竹笆板。3.2 临结构外墙和大阳角的防护棚的搭设临结构外墙和主楼结构外墙大阳角部分的悬挑防护棚增加斜拉钢管和斜拉钢丝绳与主体建筑连接，具体做见附图。4. 施工工艺4.1 施工流程4.1.1 防护棚的搭设严格遵守以下施工流程主梁钢管搭设次梁钢管搭设拉杆钢管搭设钢丝绳竹笆板、安全网铺设外沿护栏搭设4.1.2 防护棚的搭设除了按顺序搭设处，还得注意下列事项4.1.2.1 架子工应熟悉图纸，熟悉现场具体情况，了解技术交底意图和施工操作方法，按照规定的构造方案和尺寸进行搭设，并将符合要求的钢管、扣件等材料运至现场，分类存放，搭设前清除障碍物。4.1.2.2 及时与结构拉结或临时支顶，以确保搭设过程的安全；4.1.2.3 随时校正杆件的垂直和偏差避免偏差过大；4.1.2.4 未完成的防护棚，每日收工时，一定要确保钢管网架稳定，以免发生意外；4.1.2.5 ,防护棚要满挂安全网，网边沿与横杆或建筑物要牢固的扎结，固定点的间距应不大于50cm，边沿投挡板，相临两网之间的拼接要严密。4.1.2.6 架子工作业时，必须佩带好安全帽、系好安全带，严禁穿高跟鞋、拖鞋或硬底带钉易滑鞋作业，工具及零件应放在工具包内，服从指挥，集中思想、相互配合，拆除下来的材料不乱抛、乱扔。脚手架作业下方不准站人，架子工不准在钢管网架上非工作停留。4.1.2.7 凡遇六级以上大风或下雨天气时，不得进行作业。雨后作业应待管架上雨吹干后进行，防止滑落。4.1.2.8 在靠近电源处拆除脚手架时，必须将电源先切断或严密防护，必要时变更位置后方可进行作业，不允许将电源线拉在脚手架止，以防止漏电伤人。4.1.2.9 不在防护棚上附装机械设备、拉缆风绳等。4.1.2.10 搭设防护棚必须严格按照规范要求选用材料，对于压扁、弯曲、锈蚀和有裂缝的钢管及不合格的构件，严禁使用，扣件螺栓应满足正常状况下的扭力矩要求（5-6kgm）。4.2 基本质量要求4.2.1 横平竖直、整齐清晰、图形一致、平竖通顺连接牢固，受荷安全、有安全操作空间、不变形、不摇晃，脚手架搭设的技术要求及允许偏差见下表：序号项 目允许偏差1间 距步距偏差20mm柱距偏差50mm排距偏差20mm2横杆高差杆两端20mm同跨同一横截面内的高差10mm3扣件安装扣件距离中心节点150mm相邻立柱对接扣件高差-50mm4脚手板外伸偏差、搭接050mm5. 防护棚的拆除5.1 防护棚拆除前的准备工作5.1.1 对防护棚进行安全检查，确认不存在安全隐患。如存在影响拆除防护棚安全的隐患，应先对防护棚进行修整加固，以保证防护棚的拆除过程中不发生危险；5.1.2 在拆防护棚时，应先清除铺设层上的垃圾杂物，清除时严禁高空向下抛掷，大块的装入容器内由垂直运输设备向下运送，能用扫帚集中的集中装入容器内运下。5.1.3 防护棚在拆除前，应先明确拆除范围、数量、时间和拆除顺序、方法、物件垂直运输设备的数量，拆除的安全措施和警戒区域。5.2 防护棚拆除的注意事项5.2.1 严格遵循拆除顺序，由后搭者先拆、先搭者后拆，同一部位拆除顺序是：铺设层次梁钢管主梁钢管。5.2.2 拆除防护棚时，下部的出入口必须停止使用，对此除监护人员要特别注意外，还应在出入口处置明显的停用标志和围栏，必须内外双面都加以设置。5.2.3 在拆除的防护棚周围，在坠落范围设置 “禁止入内”字样的标志，并有专人监护，以保证拆脚手架时无其他人员入内；5.2.4 防护棚拆除时，拆下的钢管、扣件及其他材料运至地面后，应及时清理，将合格的，需要整修后重复使用的和应报废的加以区分，按规格堆放。对合格件应及时进行保养，保养后送仓库保管以备今后使用；5.2.5 防护棚拆除时遇大风、大雨、大雾天应停止作业；5.2.6 拆除时操作人员要系好安全带，穿软底防滑鞋、扎裹腿。5.2.7 防护棚拆除过程中，不中途换人，如必须换人，则应该在安全技术交底中交代清楚。6. 防护棚的验收与保护6.1 防护棚的验收6.1.1 防护棚在投入使用之前必须进行验收，合格后方准使用。主要检查拉杆、钢丝绳的可靠连接，各钢管连接卡扣的紧固，根部悬挑主梁的卸载措施，铺设层的完整性。6.1.2 在检查验收过程中，要特别注意扣件的紧固程度，扣件并不是拧得紧越好。对于拧紧力矩大于70Nm的扣件，要认真检查有无裂缝、变形，如果发现有上述弊病应立即调换，调上的扣件的螺栓应紧固在4070Nm。6.2 防护棚的成品保护6.2.1 防护棚在验收合格通过投入使用后，必须对其进行日常的保养和定期的全面检查和整修，才能保证其安全使用。防护棚日常的保养和维修必须每天进行一次，定期的维护保养一般每月进行一次。所以要求作业队防护棚进行日常的和定期的保养和维修，尤其是每次强风、暴雨过后都要认真检查整修后方可使用。防护棚保养整修的主要内容有：6.2.1.1 检查主梁连接是否有所松动，面层有无过多堆放杂物；6.2.1.2 检查明确防护棚的整体和局部的垂直、水平偏差。如发现垂直度有异常现象，应及时加固和消除隐患。6.2.1.3 各类扣件的涂油和紧固。检查扣件时先检查扣件的外观，而后将扣件上的螺栓逆时针方向松几牙螺纹，再涂油紧固螺栓至规定的力矩范围内。6.2.1.4 检查脚手板有否松动、悬挑，还要检查四角是否用铁丝扎牢，如发现问题应及时纠正。6.2.1.5 与建筑物连接的检查，检查连接件是否齐全和完好，有无松动、移动。6.2.1.6 要对外包安全网、外挑安全网、安全隔离设施、外侧挡松、栏杆和接地防雷等安全设施进行检查，保证这些安全设施完整、牢固，能正常发挥安全作用。如果有损坏者要及时调换，如有松动者应及时紧固，如发现松动和开口要及时连通。6.2.1.7 检查防护棚的荷载情况，使其不超过设计荷载，如有超载应及时卸荷至设计荷载。6.2.2 防护棚的日常保养和定期检查，都要有记录。6.2.3 防护棚使用中必须经常检查，清除回面层上的杂物，严禁在防护棚上堆积施工材料，或上人，以免管架发生超载，造成事故。7. 安全措施及要求1. 所有操作人员应持证上岗，操作人员进入现场后，应做好进场三级教育，并做好会议记录，进行详细的安全技术交底。2. 每一道防护棚搭设完毕后，必须验收合格后方可使用。3. 及时收集气象资料，并通知全体施工人员，便于安排工作和进一步采取措施。4. 焊接作业时，要注意防火，遇风时，应设置挡风板，避免火花飞溅。5. 防护棚上不得堆放钢筋，模板等材料。防护棚拆除程序与安装程序相反，拆除时，应将防护棚材料逐一传递至楼层或转料平台上，再按步骤拆除，严禁乱丢及高空坠物。
