新能源汽车充电系统检测与维修教学课件全书电子讲义.pptx

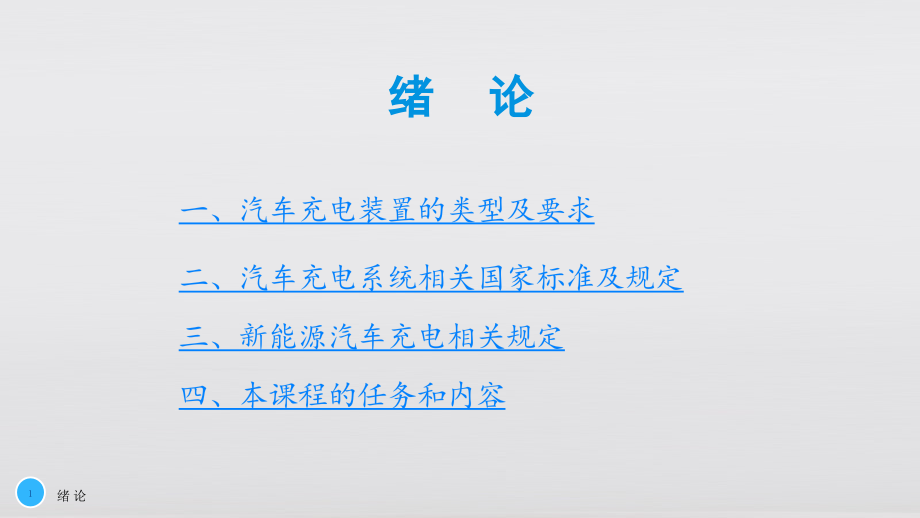

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2021/12/15,#,单击此处编辑母版标题样式,2021/12/15,#,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,2021/12/15,#,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,2021/12/15,#,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,2021/12/15,#,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,2021/12/15,#,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,2021/12/15,#,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,2021/12/15,#,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,绪,论,一、汽车充电装置的类型及要求,1,二、汽车充电系统相关国家标准及规定,三、新能源汽车充电相关规定,四、本课程的任务和内容,2,学习目标,1.了解汽车充电装置的类型及要求。,2.了解汽车充电系统相关国家标准及规定。,3.了解新能源汽车充电相关规定。,4.理解本课程的任务和内容。,3,充电技术是新能源汽车产业能否得到快速发展的关键因素之一。智能、快速是新能源汽车充电技术的发展趋势。充电装置是新能源汽车不可缺少的装置，其作用是将电网的电能转化为新能源汽车动力蓄电池的电能，为汽车充电。,新能源汽车的定义源自节能与新能源汽车产业发展规划（20122020 年），目前国内普遍采用国家标准电动汽车术语（GB/T 195962017）对电动汽车进行分类，可将其分为纯电动汽车、混合动力电动汽车和燃料电池电动汽车三大类。因此，这里所说的汽车充电装置基本上是指电动汽车充电装置。,一、汽车充电装置的类型及要求,4,1.汽车充电装置的类型,（1）根据充电装置的安装位置分类,根据充电装置的安装位置不同，充电装置大体可分为车载充电装置和非车载充电装置,（见下图）,。,车载充电装置是指安装在电动汽车上的采用地面交流电网或车载电源对电池组进行充电的装置，包括车载充电机、车载发电装置和能量回收装置。车载充电装置将带插头的交流动力电缆直接插到电动汽车的插座中给电动汽车充电，其通常使用结构简单、控制方便的接触式充电器，也可以是感应式充电器。车载充电装置完全按照车载动力蓄电池的种类进行设计，针对性较强。,一、汽车充电装置的类型及要求,5,6,（1）根据充电装置的安装位置分类,非车载充电装置（即地面充电装置）主要包括专用充电机、通用充电机、应急充电机、专用充电站、公共场所通用充电站等。通常非车载充电装置的功率、体积和质量均较大，以便能够适应各种充电方式。,7,1.汽车充电装置的类型,（2）根据充电时的能量转换方式分类,根据新能源汽车动力蓄电池充电时的能量转换方式不同，充电装置可分为传导式和感应式两种。,通常所说的交流充电和直流充电，或者便携式充电和充电桩充电，都称为传导式充电（下图所示）。传导式充电是通过带有车辆插头和供电插头的活动电缆传导，将电动汽车与交流电网相连接。目前，常见的充电方式基本上都是传导式充电。其中，交流充电装置主要包括三种，即便携式充电器、壁挂式充电盒和立柱式充电桩；直流充电装置主要为直流充电桩。,8,9,（2）根据充电时的能量转换方式分类,感应式充电是非接触式充电，即利用近场感应（又称电感耦合），由供电设备（充电器）将能量传送至用电装置，该装置使用接收到的能量对电池充电，同时供其本身运作（见下图）。感应式充电在电动汽车领域还处于试验阶段，但在手机充电市场上已经得到一定的应用。,10,11,2.对充电装置的要求,（1）安全性高,为电动汽车充电时，要确保人员的人身安全和动力蓄电池组的安全。,（2）智能性强,充电装置应具有较高的智能性，不需要操作人员过多干预充电过程。,（3）经济性好,成本经济、价格低廉的充电装置有助于降低电动汽车的成本，提高其运行效益，促进电动汽车的商业化推广。,一、汽车充电装置的类型及要求,12,（4）效率高,高效率是对现代充电装置最重要的要求之一，效率的高低对整个电动汽车的能量效率具有重大影响。,（5）污染小,采用电力电子技术的充电装置是一种高度非线性设备，会对供电网及其他用电设备产生有害的谐波污染，而且由于充电装置功率因数低，在充电系统负载增加时，对其供电网的影响不容忽视。因此，设计时应考虑充电装置对供电电压的污染要小。,13,1.相关国家标准,随着新能源汽车的快速发展，越来越多的人开始关注并使用新能源汽车，而充电问题是人们较为关心的话题，如充电模式、充电连接方式等。针对这些问题，国家制定了相对应的国家标准，对新能源汽车充电相关技术做出明确规定，并且根据技术的发展仍在不断完善。现有新能源汽车充电系统相关国家标准见表（见下表）。,二、汽车充电系统相关国家标准及规定,14,现有新能源汽车充电系统相关国家标准,15,续表,16,2.相关规定,2.1,汽车充电装置的连接方式,连接方式是指使用电缆和连接器将电动汽车接入电网（电源）的方法。国家标准电动汽车传导充电系统第 1 部分：通用要求（GB/T 18487.12015）中规定，汽车充电装置的连接方式可分为以下三种。,二、汽车充电系统相关国家标准及规定,17,2.1.1,连接方式 A：将电动汽车与交流电网连接时，使用与电动汽车永久连接在一起的电缆组件和供电插头（如图所示）。,连接方式 A,注：电缆组件是车辆的一部分,18,2.1.2,连接方式 B：将电动汽车与交流电网连接时，使用带有车辆插头和供电插头的独立的活动电缆组件,（,如图所示,）,。,连接方式 B,注：可拆卸电缆组件不是车辆或者充电设备的一部分,19,2.1.3,连接方式 C：将电动汽车与交流电网连接时，使用与供电设备永久连接在一起的电缆组件和车辆插头,（,如图所示,）,。,连接方式 C,注：电缆组件是充电设备的一部分,20,2.相关规定,2.2,充电模式,充 电 模 式 是 指 连 接 电 动 汽 车 到 电 网（电 源）给 电 动 汽 车 供 电 的 方 法。GB/T20234.12015 中规定，汽车的充电模式可分为以下四种。,21,2.2.1,充电模式 1：将电动汽车连接到交流电网（电源）时，在电源侧使用了符合GB/T 2099.12008 和 GB/T 10022008 要求的插头和插座，在电源侧使用了相线、中性线和带接地保护装置的导体,（,如图所示,）,。,充电模式 1,22,2.2.2,充电模式 2：将电动汽车连接到交流电网（电源）时，在电源侧使用了符合GB/T 2099.12008 和 GB/T 10022008 要求的插头和插座，在电源侧使用了相线、中性线和带接地保护装置的导体，并且在充电连接电缆上安装了缆上控制保护装置,（,如图所示,）,。,充电模式 2,23,2.2.3,充电模式 3：将电动汽车连接到交流电网（电源）时，使用了专用供电设备，将电动汽车与交流电网直接连接，并且在专用供电设备上安装了控制导引装置,（,如图所示,）,。,充电模式 3,24,2.2.4,充电模式 4：将电动汽车连接到交流电网或直流电网时，使用了带控制导引功能的直流供电设备,（,如图所示,）,。,充电模式,4,25,2.相关规定,2.3,充电连接确认（CC，Connection Confirm）,车辆控制装置通过测量 CC（检测点 3）与 PE（保护接地，也称车身地）之间的电阻值来判断车辆插头与车辆插座是否完全连接。未连接时，开关 S3 处于闭合状态，CC未连接，检测点 3 与 PE 之间的电阻值为无限大（采样值为 12 V）；半连接时，开关 S3处于断开状态，CC 已连接，检测点 3 与 PE 之间的电阻值为 RC+R4（采样值为 9 V）；完全连接时，开关 S3 处于闭合状态，CC 已连接，检测点 3 与 PE 之间的电阻值为 RC（采样值为 6 V）。,注意，R4 是在 2015 年版国家标准（GB/T 18487.12015）中新增加的，目的是能够判断车辆接口处于半连接状态。,26,2.相关规定,2.4,充电控制导向（CP，Control Pilot）,当电动汽车与供电设备建立电气连接后，车辆控制装置通过判断 CP（检测点 2）的PWM 信号占空比确认供电设备的最大可供电能力（最大充电电流），并且通过判断 CC（检测点 3）与 PE 之间的电阻值来确认电缆的额定容量。,正常情况下的充电结束或停止由充电设备发起，先控制开关 S1 从 PWM 切换至12 V+，以告知车辆充电结束。当车辆判断出截止信号后，则控制开关 S2 断开，然后充电设备应在 100 ms 内断开开关 K1、K2 以停止供电。若开关 S1 切换 3 s 后仍未检测到开关 S2 断开，则充电设备强制断开开关 K1、K2。,27,若出现非正常情况，如充电设备先检测到开关 S2 断开，则充电装置需要在 100 ms 内断开供电。但此时依然需要保持 PWM输出，当车辆自行恢复后，无须重新插拔充电枪即可恢复充电（若车辆未配置控制开关S2，意味着充电设备无法与车辆进行交互，因此，国家标准规定仅可在充电电流不大于8 A 的单相充电场景下进行充电，且并不推荐）。,在充电过程中，充电设备还将对实际充电电流与 PWM 表征的最大充电电流进行比较，若实际充电电流大于最大允许值的 1.1 倍（即小于 20 A 时超过 2 A）且持续了 5 s，则将停止充电。,28,2.相关规定,2.5,连接顺序,在连接的过程中，各触头长度设计的不同形成了一定的连接顺序。先是 PE 最先接触，然后依次是 CC2、高压 DC+和 DC-、低压 A+和 A-、通信 S+和 S-，最后是 CC1。,2.6,电子锁止装置,国家标准要求直流充电和交流充电电流大于 16 A 的场景下，应具备充电枪电子锁止功能。不同的是，在交流充电连接时，电子锁止装置需要安装在车辆插座上，而在直流充电连接时，电子锁止装置需要安装在车辆插头上。同时，充电桩具备判断是否锁止的功能，即需要有反馈电路。,29,2.相关规定,2.7,温度传感器,GB/T 18487.12015 中要求额定电流大于 16 A 的情况下，车辆插座需要设置温度监控，且车辆需要进行过温保护。一方面，不同品牌的插头和插座在互插过程中可能出现一定程度的匹配问题，从而使接触不够充分；另一方面，插头和插座长期使用后的积尘问题、老化问题将导致接触电阻增大。进行温度监控可有效预防上述两种情况导致的风险发生。,30,2.相关规定,2.8,低压供电,（,见,下,图,）,在 2011 年版国家标准（GB/T 20234.22011 和 GB/T 20234.32011）中，A+和 A-可以是 12 V 也可以是 24 V，也就是说乘用车和商用车在直流充电上存在兼容性问题。因此，在 2015 年版国家标准（GB/T 20234.22015 和 GB/T 20234.32015）中，统一将 A+/A-定义为 12 V。但这可能会带来一个新的问题，即 12 V 供电无法满足商用车 BMS（电池管理系统）的供电要求。有一种处理方法是 BMS 将 A+/A-作为唤醒信号，BMS 的 24 V 供电由整车提供。,31,32,2.相关规定,2.9,额定充电电压和电流,国家标准电动汽车传导充电用连接装置第 1 部分：通用要求（GB/T 20234.12015）中规定，直流充电桩额定电压不允许超过 1 000 V，额定电流不允许超过 400 A。但是国家标准电动汽车传导充电用连接装置第 3 部分：直流充电接口（GB/T20234.32015）中规定，对于直流充电接口中以模式 4 及连接方式 C 连接的车辆接口，其额定电流不允许超过 250 A。这里预测，未来可能会有支持大功率充电的接口标准，因此，在通用要求中将电流值设为 400 A，而在采用现有直流充电接口的条件下，单枪电流是不能大于 250 A 的，若有车辆充电电流需要超过 250 A 的情况，就需要通过双充电枪来实现。,33,2.相关规定,2.10,绝缘监测,充电桩和电动汽车均有绝缘监测的功能，在两者之间高压未连接时，充电桩和电动汽车各自进行绝缘监测。一旦高压连接后两者变为一个整体系统时，充电桩必须立即停止绝缘监测，以免影响电动汽车绝缘采样精度。此前，很多充电桩并未执行此要求，导致充电过程常常因为绝缘故障报警中断。除了绝缘监测外，充电桩和电动汽车需要各自负责自身的接触器粘连监测。,34,1.新能源汽车充电装置使用管理规定,（1）车辆驶入充电位置，将车辆停稳，切断电动汽车动力电源和辅助电源，拉紧驻车制动，人员离车后，方可进行充电作业。,（2）充电前，驾驶员应检查充电接口是否正常、完好，对充电设备与电动汽车连接状况进行检查，对充电参数的设置进行确认。,（3）充电装置启动后，确认充电正常，并定期巡视充电状态。若发生安全事故，应快速按下红色急停按钮，切断电源。,三、新能源汽车充电相关规定,35,1.新能源汽车充电装置使用管理规定,（4）充电过程中，车辆严禁启动或移动，严禁带电插拔充电插头。充电结束后、行车前，驾驶员应确认充电终止以及充电设备与电动汽车已物理分离。,（5）严禁使用金属物体触碰充电枪接口及纯电动汽车充电口。,（6）驾驶员应基本了解电动汽车的构造和充电设备的工作原理，了解动力蓄电池应用的基础知识，掌握充电操作规程，充电设备检测、故障判断和处理方法，安全知识和应急处理方法。,36,1.新能源汽车充电装置使用管理规定,（7）驾驶员应按照生产厂家的用户手册对充电桩进行定期保养与例行检查，保持其安全、清洁、完好，并做好相关检查及保养记录。,（8）充电场所每日应做好日常检查，当班管理人员应对作业现场进行监督，发现违章行为和不安全因素，有权制止并向上级反映情况。充电作业人员应定期或根据工作需要随时进行巡视。,37,2.充电桩使用和管理规定,（1）充电场所管理人员必须定期检查充电桩及其相关设备，消防器材、设施、设备应保持清洁、干燥，并做好相关检查记录。定时对充电场地、充电设施和设备、消防器材进行保洁，确保设备处于良好状态。,（2）充电过程中，驾驶员应按照操作流程操作，如厂家有其他充电要求，则按照厂家要求进行操作。同时，须按要求对充电桩仪表、数据、充电模块、线路、开关等进行检查，并按要求填写巡检记录。,三、新能源汽车充电相关规定,38,2.充电桩使用和管理规定,（3）充电过程中如发生故障，充电场所管理人员应立即按下充电机上的急停按键，以防故障进一步扩大，并上报给技术科，由专业人员进行设备维修。,（4）如遇充电系统起火时，首先动用紧急停机装置切断电源，然后使用干粉灭火器或二氧化碳灭火器灭火，严禁使用泡沫灭火器和水灭火。,（5）充电结束后，应按规定拔除充电枪，将电缆理好放在线架上，锁好充电口及车门，并记录相关数据。,（6）严禁私自拆卸、改装充电桩设备及附加设施，对因此造成的损坏，应由当事人承担相应的经济责任，并对管理责任人进行问责。,39,3.充电场所管理规定,（1）充电场所应设置安全管理组织机构，并配备专职或兼职的安全员。要建立安全管理制度和应急预案，建设安全应急保障体系。安全管理组织机构负责制定、修订充电场所管理责任书，负责指导、监督、评估充电场所安全管理工作。,三、新能源汽车充电相关规定,40,3.充电场所管理规定,（2）充电场所管理人员是充电场所安全管理第一责任人，应建立运行值班制度，包括日常巡检、运行交接班及值班日志等。要贯彻、落实安全管理相关规定及要求，落实各级人员的应急职责。,（3）露天设置的充电桩应有安全防护措施，保证在雷雨等特殊天气情况下的设备安全。,（4）安全管理部门应定期组织充电桩厂家对站内充电桩进行巡检。,41,4.纯电动汽车充电管理规定,（1）纯电动汽车应按充电要求停放，车辆停止后拉紧驻车制动，将挡位置于 N 挡，并检查、确保车辆高低压电源开关处于关闭状态，以防止充电时瞬时电流损坏车辆电气设备。,（2）车辆需集中存放与管理，存放位置要远离热源、火源、腐蚀性气体、潮湿的地方，同时还应避免尖锐物体的撞击、挤压。,（3）纯电动汽车以电量 SOC 值为 50%80%存放。,三、新能源汽车充电相关规定,42,4.纯电动汽车充电管理规定,（4）新车在运营前必须进行一次满充电，确认车辆已充满电后进行签字登记，方可正常投入使用，以确保电池电压均衡。,（5）以最近一次满充电记录为起始点，纯电动汽车每月至少进行满充电、全放电一次。,（6）车辆充电及维护期间，应有专人监控、看护，如遇异常问题应及时通知专业人员处理。,（7）禁止在雷雨天气露天给电动汽车充电。,43,4.纯电动汽车充电管理规定,（8）每台电动汽车应随车配备纯电动汽车充电维护保养登记手册，每次维护时经手人应签字确认。,（9）纯电动汽车应做好车辆充电、运营台账记录，便于车辆的使用和维修。根据车辆技术状况，合理安排一、二级维护及保养，并建好车辆使用、维修台账。,（10）预期存放时间超过两周的车辆应断开整车快断器，并由专人妥善保管车辆。对于长期停放的车辆，每两周必须上电一次，检查仪表读数，检查电池电量 SOC 值，如果 SOC 值低于 30%，需立即安排出库进行充电，保证停车关机时整车 SOC 值介于50%80%之间。,44,5.突发事件的应急处置规定,（1）充电场所应设置应急组织，建立突发事件应急预案，包括火灾、车辆故障、电池破损导致的燃烧和爆炸、供电系统故障、人员触电、设备故障、停电和断网等。,（2）充电场所内各紧急出口通道应保持畅通。发生灾害时，应能及时采取有效的处置措施，及时疏散人员，并向有关部门报告。,三、新能源汽车充电相关规定,45,5.突发事件的应急处置规定,（3）应急预案应满足统一指挥、分级负责，组织机构健全，人员和物资配备充足，通信畅通，行动迅速、准确等基本要求。应急预案的主要内容应包括组织机构、人员、物资、事件等级、报告程序、事故处置方法、快速疏散方法、紧急救护措施、现场保护及清理和善后工作等。,（4）应急预案中涉及的应急设备应在指定场所存放，由专人负责，定期检查应急预案所需物资的有效性。,46,5.突发事件的应急处置规定,（5）充电场所应定期进行消防培训和应急演练，全体人员应掌握消防知识，熟知消防器材的位置、性能和使用方法。每半年应至少进行一次应急预案的全员培训和演练，针对演练中的问题，修改和完善应急预案。,（6）充电场所应每月组织一次安全检查，并根据季节特点或逢重大节日对充电场所进行专项检查。消防设施和监控器材应由专人定期进行维护与保养，灭火和监控系统应处于完好、有效状态。,（7）突发事件的处置应按应急预案的要求进行。,47,本课程主要介绍新能源汽车充电系统相关知识，包括充电系统的组成、结构和工作原理，充电装置的类型与使用方法，充电系统零部件的检测、更换、故障诊断方法等。学习完本课程后，学生应能掌握新能源汽车充电系统的基础知识，能正确使用充电装置为车辆进行充电，能进行充电系统部件的检测与拆装，能对新能源汽车充电系统故障进行检测与维修。,四、本课程的任务和内容,48,思考与练习,1.电动汽车充电装置根据安装位置不同可分为哪几种类型？,2.国家标准电动汽车传导充电系统第 1 部分：通用要求（GB/T 18487.12015）中规定的汽车充电装置的连接方式有哪几种？,3.简述本课程的任务和内容。,新能源汽车充电系统检测与维修,CONTENTS,目录,模块二 新能源汽车充电系统的检修,模块一 新能源汽车充电装置的使用,模块三 新能源汽车充电系统的故障诊断与排除,绪,论,模块一 新能源汽车充电装置的使用,课题一,交流充电装置的使用,51,技能实训 1 交流充电装置的安装与使用,课题二,直流充电装置的使用,技能实训 2,直流充电装置的使用,52,课题一 交流充电装置的使用,53,学习目标,1.了解交流充电装置的类型。,2.掌握交流充电装置的作用和结构。,3.掌握交流充电装置的安装与使用方法。,4.能使用交流充电装置为车辆进行充电。,54,任务描述,某客户新购买了一辆比亚迪纯电动汽车，但不知道如何为车辆充电，故到 4S店询问维修人员。经维修人员小张检查发现，该车型装有一个交流充电接口，原车配备有便携式充电器，同时客户购车时申请安装了壁挂式充电盒。想一想，小张该如何为客户进行介绍和演示呢？,55,任务分析,该车型装配有交流充电接口，客户可以利用交流充电装置为车辆进行充电。交流充电装置主要包括随车的便携式充电器、壁挂式充电盒和立柱式充电桩，这三种充电装置都是将交流电源调整为校准的电压或电流，从而为汽车动力蓄电池等储能装置提供电能。,56,交流充电装置是指采用传导方式为具有车载充电机（泛指固定安装在电动汽车上的充电机）的电动汽车提供交流电源的专用供电装置。交流充电装置是电动汽车充、换电设施的一种。单相交流充电桩的最大额定功率为 7 kW，主要适用于为小型乘用车充电。充满电所需要的时间根据车辆配置电池容量和充电装置的功率而定。,交流充电装置主要包括四种，即便携式充电器、壁挂式充电盒、立柱式充电桩和无线充电装置。,一、交流充电装置的类型与结构,57,1.便携式充电器,（1）便携式充电器的作用,便携式充电器又称常规充电器或车载充电器，可使用家用电源或专用的充电桩电源对车辆进行充电，其充电电流较小，一般为 1015 A，电源可采用直流、两相交流电或三相交流电。充电时间视电池组容量大小而定，一般为 1215 h。,便携式充电器充电时间较长，但其对充电环境的要求不高，制造和安装成本较低；可充分利用电力低谷时段进行充电，降低充电成本；更为重要的是可对电池深度充电，提升电池的充放电效率，延长电池的使用寿命。因其充电时间较长，比较适用于白天使用、晚上充电的车辆。,一、交流充电装置的类型与结构,58,1.便携式充电器,（2）便携式充电器的主要参数,以比亚迪为例，其便携式充电器,（下图所示）,，是目前市场上体积较小的便携式交流充电设备，使用普通家用三芯插座即可为车辆充电，其主要技术参数,（表,1,）,。,59,表,1,比亚迪便携式充电器的主要技术参数,60,（2）便携式充电器的主要参数,便携式充电器上装有红色、绿色两个 LED 指示灯，能够反映充电器的电源、充电、故障信息。LED 指示灯状态说明,（,表2,）,。,注意：,1）电源侧插座应严格使用符合标准要求的插座，严禁使用其他插座。,2）电源侧插座前端需配备额定电流为 10 A 的漏电断路器。,3）电源侧采用单相三线制进线（L、N、PE），并按标准接线，否则易造成故障、危险或者线上控制盒的损坏。,4）在充电过程中，严禁强行拔出交流充电枪，否则易造成充电枪损坏，以及给操作人员带来危险。,61,表,2,LED 指示灯状态说明,62,1.便携式充电器,（3）便携式充电器的结构,便携式充电器主要由交流充电枪、交流插头、主控制板、控制盒和连接电缆等组成，其结构,（,图,1,）所示,。控制盒的内部结构,（,图,2,）,所示，其主要元件的作用,（,见表,1,）,。,63,图 1,便携式充电器的结构,1交流充电枪,2交流插头,3主控制板,4控制盒,5连接电缆,64,图,2,控制盒的内部结构,1主控单片机,2电流互感器,3继电器,4零序电流互感器,5工频变压器,6熔丝,65,表,1,便携式充电器控制盒内部元件的作用,66,2.壁挂式充电盒,（1）壁挂式充电盒的作用,壁挂式充电盒是为了满足乘用车、物流车等电动汽车充电而配备的充电设备，可安装在车库、停车场等场所。充电盒内的高压线路、低压线路和电子元器件结构复杂，可为具备车载充电机的电动汽车提供交流电能，操作简便。,（2）壁挂式充电盒的主要参数,以比亚迪壁挂式充电盒为例，根据充电功率不同可将其分为 3.3 kW/7 kW,（图,1,）,和40 kW,（图,2,）,两种,。,一、交流充电装置的类型与结构,67,图,1,比亚迪 3.3 kW/7 kW 壁挂式充电盒,图,2,比亚迪 40 kW 壁挂式充电盒,68,2.壁挂式充电盒,（2）壁挂式充电盒的主要参数,比亚迪 3.3 kW/7 kW 壁挂式充电盒的技术参数,（,表 1,）,，在壁挂式充电盒上有“BYD”“充电”“故障”三个 LED 指示灯，能反映充电器的电源、充电、故障信息，指示灯状态,（,表,2,）,。,69,表,1,比亚迪 3.3 kW/7 kW 壁挂式充电盒的技术参数,70,续表,71,表,2,比亚迪 3.3 kW/7 kW 壁挂式充电盒的指示灯状态,72,2.壁挂式充电盒,（3）壁挂式充电盒的结构,壁挂式充电盒的外部结构,（图,1,）,，其内部主要元件的作用,（表,1,）,。,73,图 1,壁挂式充电盒的外部结构,1“BYD”（电源）指示灯,2检修口,3故障指示灯,4充电指示灯,5急停开关,6充电枪,7接线舱,74,表,1 壁挂式充电盒内部主要元件的作用,75,3.立柱式充电桩,3.1,立柱式充电桩的作用,立柱式充电桩又称交流充电桩，俗称“慢充”，固定安装在电动汽车外，与交流电网连接，为电动汽车车载充电机提供交流电源。立柱式充电桩只提供电力输出，没有充电功能，需连接车载充电机为电动汽车充电，相当于起到一个控制电源的作用。立柱式充电桩本质上就是一个带控制器的插座，输出的是交流电，需要车载充电机进行变压整流。因为立柱式充电桩受限于车载充电机的功率，所以其功率一般较小。7 kW 标准立柱式充电桩,（下图所示）,。,一、交流充电装置的类型与结构,76,77,3.立柱式充电桩,3.2,立柱式充电桩的特点,1）人机交互界面采用大屏幕 LCD 彩色触摸屏，用于显示当前充电模式、时间（已充电时间、剩余充电时间）、电量（已充电电量、待充电电量）及当前计费信息。充电模式可选择定电量、定时间、定金额、自动（充满为止）四种模式。,2）支持刷卡、扫码等多种支付方式。,3）满足 GB/T 20234.12015、GB/T 20234.22015、GB/T 18487.12015 等最新国家标准的要求。,78,4）人机界面友好，易操作、易维护。,5）通信接口丰富，兼容所有车辆 BMS 通信协议及充电后台协议。,6）保护功能完善，具有过压保护、欠压保护、过载保护、短路保护、漏电保护等功能。,79,3.立柱式充电桩,3.3,立柱式充电桩的结构,立柱式充电桩的内、外部结构,（见下图）,，主要包括指示灯、触摸屏、刷卡器、急停按钮、充电口、计费控制单元、接触器、开关电源等。,80,81,3.立柱式充电桩,3.4,立柱式充电桩电气系统架构,立柱式充电桩电气系统架构,（见下,图,）,，由主回路和二次回路组成。主回路由输入保护断路器、交流控制接触器和充电接口接插器组成；二次回路由控制继电器、急停按钮、运行状态指示灯、交流智能电能表、充电桩智能控制器和人机交互设备（包括显示、输入和刷卡功能）组成。,82,83,3.4,立柱式充电桩电气系统架构,主回路和二次回路的主要功能如下：,1）主回路,输入保护断路器具有过载、短路和漏电保护功能。,交流控制接触器控制电源的通断。,充电接口接插器提供与电动汽车连接的充电接口，具有锁紧装置和防误操作功能。,84,2）二次回路,急停按钮提供“启停”控制与“急停”操作。,运行状态指示灯提供“待机”“充电”与“充满”状态指示。,交流智能电能表进行交流充电计量。,人机交互设备提供刷卡、充电方式设置与启停控制操作。,85,4.无线充电装置,4.1,无线充电装置的优缺点,动力蓄电池的电气充电方法包括接触式充电和无线充电两种。接触式充电采用插头与插座的金属接触来导电；无线充电（或称无线供电）以耦合的电磁场为媒介实现电能的传递,（见下图）,。,一、交流充电装置的类型与结构,86,87,动力蓄电池组输出电压较高，带来的安全隐患较多，因此，安全性和方便性是无线充电的发展方向。无线充电便于实现无人自动充电和移动式充电，在保证所需行驶里程的前提下，可通过频繁充电来大幅减少电动汽车配备的动力蓄电池容量，减轻车体质量，提高能量的有效利用率，并且有助于降低电动汽车初始购置成本，推进电动汽车的市场化。,无线充电是将变压器的一次侧、二次侧绕组分置于车外和车内，通过高频磁场的耦合传输电能。与接触式充电相比，无线充电使用方便、安全，无火花及触电危险，无积尘和接触损耗，无机械磨损和相应的维护问题，可适用于恶劣环境和天气。无线充电技术也有缺点，如成本较高等。无线充电技术的优缺点,（,见,下,表,）,。,88,无线充电技术的优缺点,89,4.无线充电装置,4.2,两种无线充电技术的比较,目前，主流的电动汽车无线充电技术有两种，分别是电磁感应和磁场共振。这两种无线充电技术的比较,（见下图）,。,90,两种无线充电技术的比较,91,4.2.1,电磁感应技术,电磁感应式无线充电技术在电力系统中比较成功的应用是非接触式电能传输。非接触式电能传输是利用电磁感应耦合技术、电力电子技术和现代控制技术实现的电源侧与负载侧完全分离的电能传输技术。它避免了传统电能传输方式中裸露导体的存在和接触火花的产生，克服了传统电能传输方式在一些特殊环境存在的弊端，如在易燃易爆、水下等场合，实现了电能的安全、可靠传送。,该技术相对较成熟，在传输功率上比较容易获得突破，但其传输效率不高，而且传输距离很短，基本需要贴在一起，因此只适合在局部电网中应用。这种方式其实是利用了变压器磁耦合的原理，由一次侧线圈通入电流，产生变化的磁通，然后在二次侧线圈内激起感应电动势，从而实现电能的无线传输。,92,4.2.2,磁场共振技术,与电磁感应技术相比，磁场共振技术的优势在于能在更大的范围内实现有效的能量传递，具有更高的空间自由度。因此，其可靠性更高，而且支持多个设备同时充电。,磁场共振技术的原理是：发送端遇到共振频率相同的接收端，由共振效应进行电能传输。这种方式传输距离较远，同时传输的功率较大，适合远距离、大功率充电。但这种方式效率较低，传输过程中有较大的能量损耗，且距离越远，传输功率越大，能量损耗也就越大。更重要的是必须对使用的频段进行保护，以免受到外界因素的干扰。,93,进行车辆充电前，应先进行基础检查，确认充电设备没有生锈、破损现象，交流充电枪、电缆、控制盒、电线以及供电插头表面没有破损等异常情况，如发现异常则不能进行充电。当供电插头或车辆插头很脏或潮湿时，应用干燥、清洁的抹布擦拭插头，确保充电插头干净。,1.便携式充电器的使用,便携式充电器的使用,（,见,下,表,）,。,二、交流充电装置的使用,94,95,续表,96,续表,97,续表,98,续表,99,续表,100,续表,101,2.壁挂式充电盒的安装与使用,2.1,壁挂式充电盒的安装,2.1.1,安装前的准备工作,在安装前，先要勘查确认是否符合安装条件，比如是否有固定车位，离国家电网线路距离有多远等，了解小区物业、当地供电部门对于安装充电盒的政策，向它们询问安装方案、安装面积、电路布置情况等。现场勘测之后，施工方才能根据实际情况给出最终的施工方案，包括安装费用。,二、交流充电装置的使用,102,为了充电盒的运行安全，安装场所必须满足以下条件：,安装位置必须随时可接近。,充电盒不应安装在有剧烈振动和易燃易爆物品的场所（如有易燃气体、蒸汽或者粉尘的场所）。,充电盒不应安装在地势低洼并可能积水的场所。,充电盒的安装场所要求通风良好。,安装位置应保证方便观测指示灯及各种操作。,安装环境应清洁。,103,2.1.2,安装前的资料准备,申请安装壁挂式充电盒的资料包括：充电盒（电动汽车）持有人身份证复印件、向小区物业索取车位的产权证明书、小区物业统一的安装充电桩说明书，资料收集齐全后交给电力部门工作人员。,2.1.3,安装过程,壁挂式充电盒的安装,（,见,下,表,）,104,105,续表,106,续表,107,续表,108,续表,109,续表,110,续表,111,续表,112,2.1.4,安装后的检查,安装完成后，必须检查现场的所有电气连接，确保连接正确、牢固。确保管形端子压紧、牢靠，漏电断路器的进线方向正确无误。安装完成后，由充电盒公司向国家电力部门报备存档，由电力公司工作人员到现场进行验收（合格后对电表进行加封），验收后电力公司会制造专门的电卡用于充电盒缴费，电卡制作完成后由充电盒公司领取再转交给用户（或用户自取）。,2.1.5,安装要求,目前，电动汽车厂家为了推广电动汽车都免费赠送充电盒，赠送的充电盒安装时一般不需要缴纳额外的费用。但是安装公司会根据实际情况收取费用，如加长充电枪线束、加长充电盒电源线等。充电盒的安装要求及规格,（,见,下,表,）,。,113,充电盒的安装要求及规格,114,续表,115,续表,116,2.壁挂式充电盒的安装与使用,2.2,壁挂式充电盒的使用,壁挂式充电盒的使用,（,见,下,表,）,。,117,118,续表,119,续表,120,续表,121,续表,122,续表,123,续表,124,续表,125,续表,126,3.立柱式充电桩的使用,立柱式充电桩的使用,（,见,下,表,）,。,二、交流充电装置的使用,127,128,续表,129,续表,130,续表,131,续表,132,续表,133,续表,134,续表,135,续表,136,续表,137,思考与练习,1.简述交流充电装置的类型。,2.简述立柱式充电桩的特点。,3.简述壁挂式充电盒的作用及使用步骤。,138,技能实训 1 交流充电装置的安装与使用,139,1.了解交流充电装置的基本结构与组成。,2.掌握交流充电装置的使用方法。,3.能正确安装并使用交流充电装置。,一、实训目标,140,查阅相关资料，写出下列实训器材的名称及用途,（见下图）,二、实训器材,141,续表,142,续表,143,1.便携式充电器 LED 指示灯,查阅相关资料，观察便携式充电器的充电状态，填写下表。,三、知识准备,144,2.壁挂式充电盒指示灯,查阅相关资料，观察壁挂式充电盒的充电状态，填写下表。,145,1.作业前准备,准备作业工具及设备，检查工作场地和设备设施是否清洁，是否存在安全隐患，如不正常应汇报给实训教师。,四、实训内容及步骤,146,2.安装与使用流程,编写壁挂式充电盒的安装与使用流程，填写下表。,四、实训内容及步骤,147,3.小组分工,四、实训内容及步骤,148,4.安全注意事项,查阅相关资料，填写下表。,四、实训内容及步骤,149,5.壁挂式充电盒的安装与使用,通过相关知识的学习，填写下表。,四、实训内容及步骤,150,续表,151,续表,152,续表,153,续表,154,续表,155,续表,156,续表,157,续表,158,续表,159,续表,160,续表,161,1.小组互评,小组选派代表进行成果展示，其余小组根据展示和阐述进行评价，并记录评价结果。,五、检验与评估,162,2.组内互评,每个成员对组员的表现进行打分，并填写下表。,五、检验与评估,163,3.自我反思和评价,根据个人在课堂上的实际表现，填写下表。,五、检验与评估,164,考核标准表,（见下图）,六、实训考核,165,课题二直流充电装置的使用,166,学习目标,1.熟悉直流充电装置的作用和结构。,2.熟悉直流充电装置的使用方法。,3.能使用直流充电装置为车辆进行充电。,167,任务描述,某客户新购买了一辆比亚迪纯电动汽车，可是客户不知道该如何给车辆快速充电，故到 4S 店询问维修人员。经维修人员小张检查发现该车型装有直流充电口，可以通过直流充电桩为车辆快速充电。想一想，小张该如何为客户进行介绍和演示呢？,168,任务分析,该车型装配有直流充电接口，客户可以利用直流充电装置为车辆进行快速充电。直流充电模式实质上为应急充电模式，其目的是在短时间内给电动汽车充电。从使用层面来说，并不建议用户经常使用直流充电模式为汽车进行充电，而且直流充电模式仅适用于部分新能源车型。,169,直流充电装置即直流充电桩，是固定安装在电动汽车外，与交流电网连接，采用直流充电模式为电动汽车蓄电池总成进行充电的供电装置。直流充电模式是指以充电桩输
