湿喷桩施工方案.docx

湖州南浔至长兴姚家桥高速公路项目

承包单位：山东省交通工程总公司 监理单位：温州市交通工程咨询监理有限公司
浙江省交通厅工程质量监督站监制
合 同 号： 六合同 编 号： SSZW-06-010 浙路（JB）103

分项工程开工报告

上一步中间交工证书编号（如果有）：
项目名称：
湿喷桩
建议开工日期
2003年9月03日
地点或桩号：
K29+300～K29+364
计划完工日期
2003年9月20日
现场负责人：
邢良然
施工员
董志强
质检员
张仁锋
施工
准备
情况
说明

材料机械已经到场，各项施工准备工作已经完成，开工条件已具备。

承包人： 年 月 日
附 件
序号
名 称
说明

1
标准试验审批表

2
工艺试验审批表

3
到场材料审批表

4
到场设备审批表

5
施工进度计划、工艺流程图

6
质量控制方法和手段

7
安全生产规程

8
重要施工技术措施

9
技术交底记录

现场监理意见
现场（专业）监理工程师： 年 月 日
审核
意见
驻地监理工程师： 年 月 日

湖州南浔至长兴姚家桥高速公路项目

承包单位：山东省交通工程总公司 监理单位：温州市交通工程咨询监理有限公司
合 同 号： 六合同 编 号： SSZW-06-010 浙路（JB）118

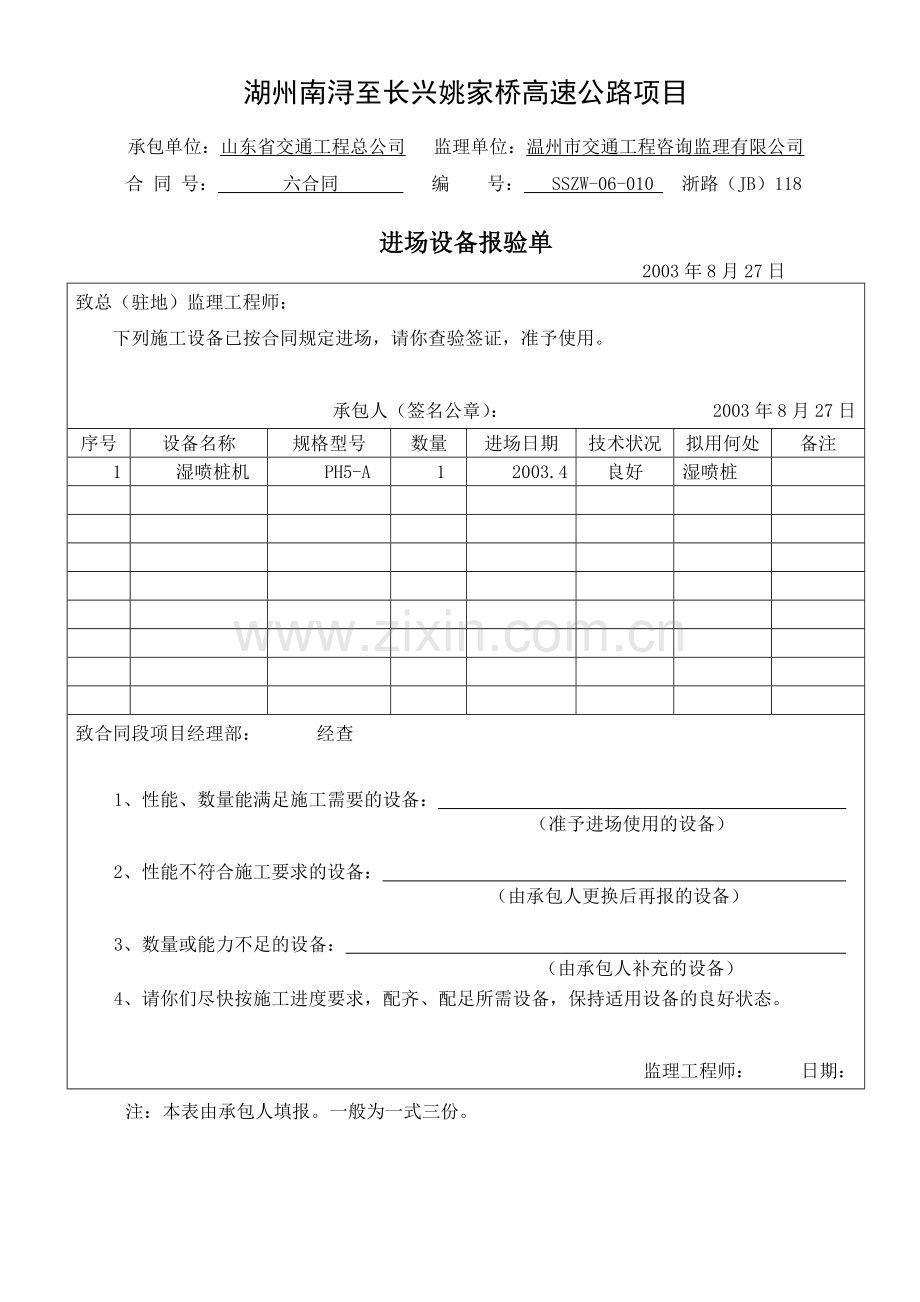

进场设备报验单
2003年8月27日
致总（驻地）监理工程师：
下列施工设备已按合同规定进场，请你查验签证，准予使用。

承包人（签名公章）： 2003年8月27日
序号
设备名称
规格型号
数量
进场日期
技术状况
拟用何处
备注
1
湿喷桩机
PH5-A
1
2003.4
良好
湿喷桩

致合同段项目经理部： 经查

1、 性能、数量能满足施工需要的设备：
（准予进场使用的设备）

2、 性能不符合施工要求的设备：
（由承包人更换后再报的设备）

3、 数量或能力不足的设备：
（由承包人补充的设备）
4、 请你们尽快按施工进度要求，配齐、配足所需设备，保持适用设备的良好状态。

监理工程师： 日期：
注：本表由承包人填报。一般为一式三份。
湖州南浔至长兴姚家桥高速公路项目

承包单位：山东省交通工程总公司 监理单位：温州市交通工程咨询监理有限公司
合 同 号： 六合同 编 号： SSZW-06-011 浙路（JB）103

施工技术（工艺试验）方案报审单

致监理工程师：
现报上 浙江申苏浙皖高速公路六合同软基处理工程的 湿喷桩 施工技术（工艺试验）方案，请予审核和批准。

承包人： 年 月 日
附件：施工技术（工艺试验）方案详细说明和图表。
浙江省交通厅工程质量监督站监制
专业监理工程师审查意见：

审核人： 年 月 日
驻地监理工程师审查意见：

审核人： 年 月 日
业主审查意见：

审核人： 年 月 日
注：1、特殊技术、工艺方案要公司工程部批准，一般的由驻地监理工程师批准；
2、技术、工艺方案批准前是否要专家论证，由公司工程部决定；
3、本表由承包人填报一式三份，公司、监理、承包人各存一份。

湿喷桩施工方案

一、工程概况：
1、本合同段湿喷桩处理软基路段共长50.4m，共计1520根，7600米共2段。详细情况见下表。
序号
起讫桩号
处理 长度 (m)
平均处
理宽度
(m)
湿喷桩
土工格栅
根数（根）
深度（m）
长度（m）
钢塑（m2）
1
K29+364～K29+384
20
48.83
520
5
2600
1632
2
K29+384～K29+414.6
30.6
49.04
1000
5
5000
1440
合计
64

1520

7600
3072
二、前期准备
1、排水：清表前先挖50cm×50cm的临时排水沟，并保持畅通，以疏干积水，降低地下水位。
2、场地平整：在清除地表附着物或挖除非适用材料后进行整平、压实，整平后地面坡度不大于2%，整平高程符合设计要求。
3、进场道路：本合同段便道与主要运输道路贯通，以便施工机械的进出场及材料的到场。
4、施工用电：配备发电机，自发电。
5、机械安排：试桩设备采用PH5-A型搅拌桩机。
6、材料安排：水泥采用雀立P032.5强度等级普通硅酸盐水泥。
7、人力安排：成立湿喷桩施工队，配备现场技术人员1名；质检人员1人；技术工人：8人。具体组织机构如下：
8、2003年4月12日在K33+650～K33+653处进行了试桩，并进行 了取芯试验，满足设计要求。
项目经理：房义营
项目付总工：高永青

质检科
材料科
工程科

软基施工处：刘洪成

湿喷桩施工队
队 长：邢良然
技术员：董志强

三、施工方案
1、施工参数：
钻进速度（m/min）
提升速度（m/min）
桩长（m）
喷灰总量（kg/m）
喷浆次数
复搅次数
复搅速度（m/min）
复搅深度（m）
1.4
1.2
5
50
1
2
1.2
5
2、测量放样：湿喷桩施工采用桩位坐标点放样，用小木桩或竹片桩定位，作好醒目标记。
3、水泥浆制备：采用专用水泥浆搅拌机进行制浆，把浆临时储蓄在储蓄罐内，且利用人工或机械进行摆动，防止离析或沉淀。必须有充分的时间(大于4分钟)，以保证水泥浆液搅拌的均匀和水泥的活化。水灰比为0.4，浆液进入喷浆池中必须随时搅拌以保证浆液不离析。施工结束时，水泥浆液必须全部用完。
4、搅拌桩机自动纵横向移位，调整桩机钻杆垂直度，使桩机钻杆倾斜度不大于1%，钻头对准孔位。
5、启动搅拌桩机，钻头正向旋转，实施钻进作业，下沉钻头时，应控制钻进速度，须根据电流的变化及时换档实施钻进作业。
5、钻至设计孔底标高后停钻。
6、启动搅拌钻机，反向旋转提升钻头，同时打开发送器前面的控制阀，按设计用量向被搅动的疏松土体喷射水泥浆，边提升边喷射边搅拌，尽可能搅拌均匀，使软土与水泥浆充分混合，喷射量与提升速度应匹配，提升时不能使用快档，宜选择中、慢档提升，保持搅拌均匀。
7、当钻头提升至离原地面40～50cm时，发送器停止向孔内喷水泥浆，钻头提升至地面。
8、复搅，重复启动桩机，钻头正向旋转，钻至设计标高后停转，再次反向旋转提升钻头，边提升边搅拌（如第一次喷浆量不足可复喷）至地面。
9、移动钻机至新孔位重复以上的过程。
四、重要施工技术措施：
1、正式施工前进行试桩：以确定湿喷桩施工工艺、湿喷桩技术参数（钻进速度、提升速度、水泥用量、喷灰次数、复搅速度、复搅次数）。
2、钻机就位应满足图纸要求，垂直度不大于1.5%，桩位偏差不大于50mm。
3、严格控制喷浆标高和停浆标高，不得中断喷浆，确保桩体长度及完整性，严禁在尚未喷浆的情况下进行钻杆提升作业。
4、发现喷浆量不足时，应整桩复打，喷浆中断时，复打重叠孔段大于1m。
5、如发现湿喷桩强度不足时，及时找出原因，并在不合格部位附近补打。
五、质量标准：
桩距：±100mm；桩径：不小于设计；桩长：不小于设计；竖直度：不大于1.5%；单桩喷浆量：符合设计要求。
六、质量保证措施：
（1）进入施工现场的水泥具备出厂合格证、产品质量保证书等质量证明文件，水泥的堆放必须符合防雨、防潮要求，不使用过期、受潮、结块的水泥。
（2）图纸会审：由总工程师主持，施工处、工程科、质检科参加设计文件会审，明确工程质量要求，发现设计问题及时上报，对返回的设计问题的答复和设计变更应立即由工程科组织上述人员进行学习、贯彻并存档。
（3）技术交底：工程科向各施工队队长进行技术交底，施工队长向各工种工人进行分类技术交底，使各工种工人明确职责和技术要求，加强全员质量意识，努力把好质量关。
（4）事前控制：施工适用图纸、施工顺序、质量要求、施工方案等应按设计要求，在各分部工程开工前上报监理工程师。
（5）事中控制：施工时每台钻机配备专人记录及管理，对施工中的各个环节认真检查，发现问题及时纠正。工作交接和质量互检制度，各施工队对工程质量应进行自检，交接班时两施工队进行书面互检（在施工日志里反映出来），认为上道工序不符合质量要求的接班方有权拒绝接收，并由原施工队立即进行返修、纠正，直至达到质量要求。接收方认为上班合格的则由双方施工队长在对方施工日志中相关栏签字确认。
（6）事后控制：坚决杜绝不合格品的出现。
（7） 建立资料分层审核制度：施工及测量原始记录的计算部分必须有第二人进行复核并签字，以防差错。
（8）各部门、各施工队负责人、技术人员每天碰头，研究解决工程质量中的“多发病”和“疑难病”，找出病因，提出对策付诸实施。
六、安全生产规程：
1、贯彻 “安全第一，预防为主，教育开路，制度确保”的方针，坚决杜绝人为重大事故。严格遵守安全技术操作规程。
2、编制分部、分项工程技术交底书，定期进行安全教育，及时纠正任何不安全的工作条件或工作方式，确保安全施工。
3、施工人员进入施工现场工作时必须按规定佩戴安全帽穿好防滑靴。
4、未经许可不得擅自进入危险工作地，未经许可不得擅自拆除设备上的安全防护装置，非操作人员不得擅自操作机械设备。
5、施工人员必须服从安全管理员的领导。
6、夜间施工应有足够的照明。遇有不良天气停止桩机作业。
七：环保措施：
（1）在施工期间应始终保持工地的良好排水状态，要设置临时排水沟。施工表面应有横坡，保证路基无积水。
（2）建立废旧物品回收、保留和处理制度，施工过程中的废弃物，要在工程完工时即时清除干净。
（3）施工期间，施工物料应堆放整齐。
八：工艺流程图：
湿喷桩施工工艺框图

便道整修

清除树根、草皮、腐植物

监理工程师检验

测量放样定位桩
测量放样定位桩

钻机就位

测量放样定位桩

储蓄水泥浆

测量放样定位桩
拌制水泥浆

测量放样定位桩
钻进

测量放样定位桩

喷浆

测量放样定位桩

监理工程师检验

测量放样定位桩
复搅

测量放样定位桩

钻机移位

测量放样定位桩

清理桩头检测

测量放样定位桩
重要施工技术措施：
1、正式施工前进行试桩：以确定湿喷桩施工工艺、湿喷桩技术参数（钻进速度、提升速度、水泥用量、喷灰次数、复搅速度、复搅次数）。
2、钻机就位应满足图纸要求，垂直度不大于1.5%，桩位偏差不大于50mm。
3、严格控制喷浆标高和停浆标高，不得中断喷浆，确保桩体长度，严禁在尚未喷浆的情况下进行钻杆提升作业。
4、发现喷浆量不足时，应整桩复打，喷浆中断时，复打重叠孔段大于1m。
5、如发现湿喷桩强度不足时，及时找出原因，并在不合格部位附近补打。
质量控制手段和方法
（1）进入施工现场的水泥具备出厂合格证、产品质量保证书等质量证明文件，水泥的堆放必须符合防雨、防潮要求，不使用过期、受潮、结块的水泥。
（2）图纸会审：由总工程师主持，施工处、工程科、质检科参加设计文件会审，明确工程质量要求，发现设计问题及时上报，对返回的设计问题的答复和设计变更应立即由工程科组织上述人员进行学习、贯彻并存档。
（3）技术交底：工程科向各施工队队长进行技术交底，施工队长向各工种工人进行分类技术交底，使各工种工人明确职责和技术要求，加强全员质量意识，努力把好质量关。
（4）事前控制：施工适用图纸、施工顺序、质量要求、施工方案等应按设计要求，在各分部工程开工前上报监理工程师。
（5）事中控制：施工时每台钻机配备专人记录及管理，对施工中的各个环节认真检查，发现问题及时纠正。工作交接和质量互检制度，各施工队对工程质量应进行自检，交接班时两施工队进行书面互检（在施工日志里反映出来），认为上道工序不符合质量要求的接班方有权拒绝接收，并由原施工队立即进行返修、纠正，直至达到质量要求。接收方认为上班合格的则由双方施工队长在对方施工日志中相关栏签字确认。
（6）事后控制：坚决杜绝不合格品的出现。
（7） 建立资料分层审核制度：施工及测量原始记录的计算部分必须有第二人进行复核并签字，以防差错。
（8）各部门、各施工队负责人、技术人员每天碰头，研究解决工程质量中的“多发病”和“疑难病”，找出病因，提出对策付诸实施。
安全生产规程
1、贯彻 “安全第一，预防为主，教育开路，制度确保”的方针，坚决杜绝人为重大事故。严格遵守安全技术操作规程。
2、编制分部、分项工程技术交底书，定期进行安全教育，及时纠正任何不安全的工作条件或工作方式，确保安全施工。
3、施工人员进入施工现场工作时必须按规定佩戴安全帽、穿好防滑靴。
4、未经许可不得擅自进入危险工作地，未经许可不得擅自拆除设备上的安全防护装置，非操作人员不得擅自操作机械设备。
5、施工人员必须服从安全管理员的领导。
6、夜间施工应有足够的照明。
粉喷桩处理软土地基施工进度计划

时间
项目
单位
2003年
5月
6月
7月
8月
9月
10月
11月
上
中
下
上
中
下
上
中
下
上
中
下
上
中
下
上
中
下
上
中
下
准备工作

湿喷桩
米

2000
5600

质量管理组织机构框图

塑料排水板施工队
队长： 邢良然
质检员：董志强

机料科

科长：张建华

科长

工程科

科长：刘守同

科长

试验室

主任：刘清顺

科长

质检科长：王启波
全面质量管理领导小组

组长：房义营
副组长：高永青
