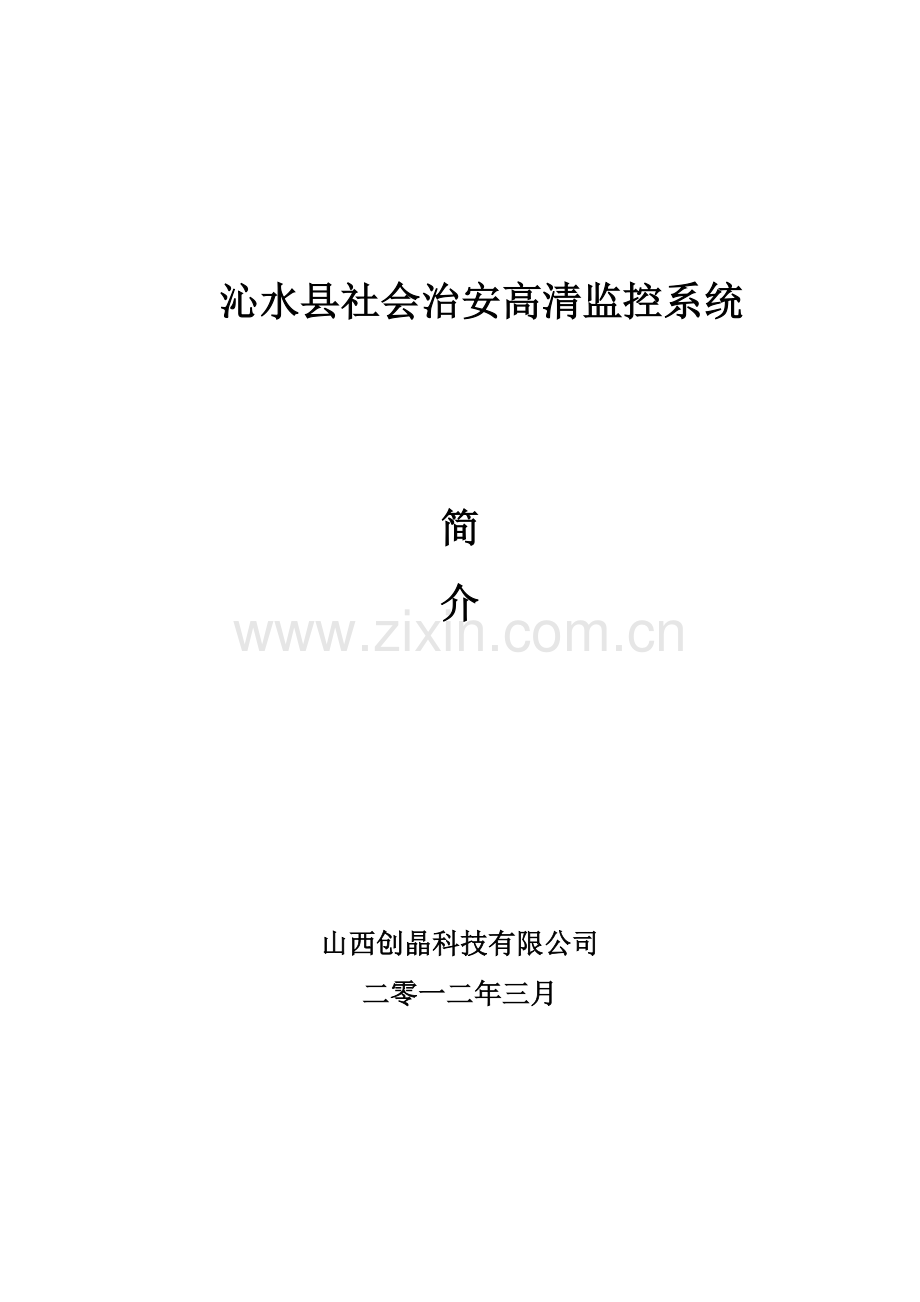

沁水县智慧城市社会治安系统解决方案.docx

沁水县社会治安高清监控系统

简
介

山西创晶科技有限公司
二零一二年三月

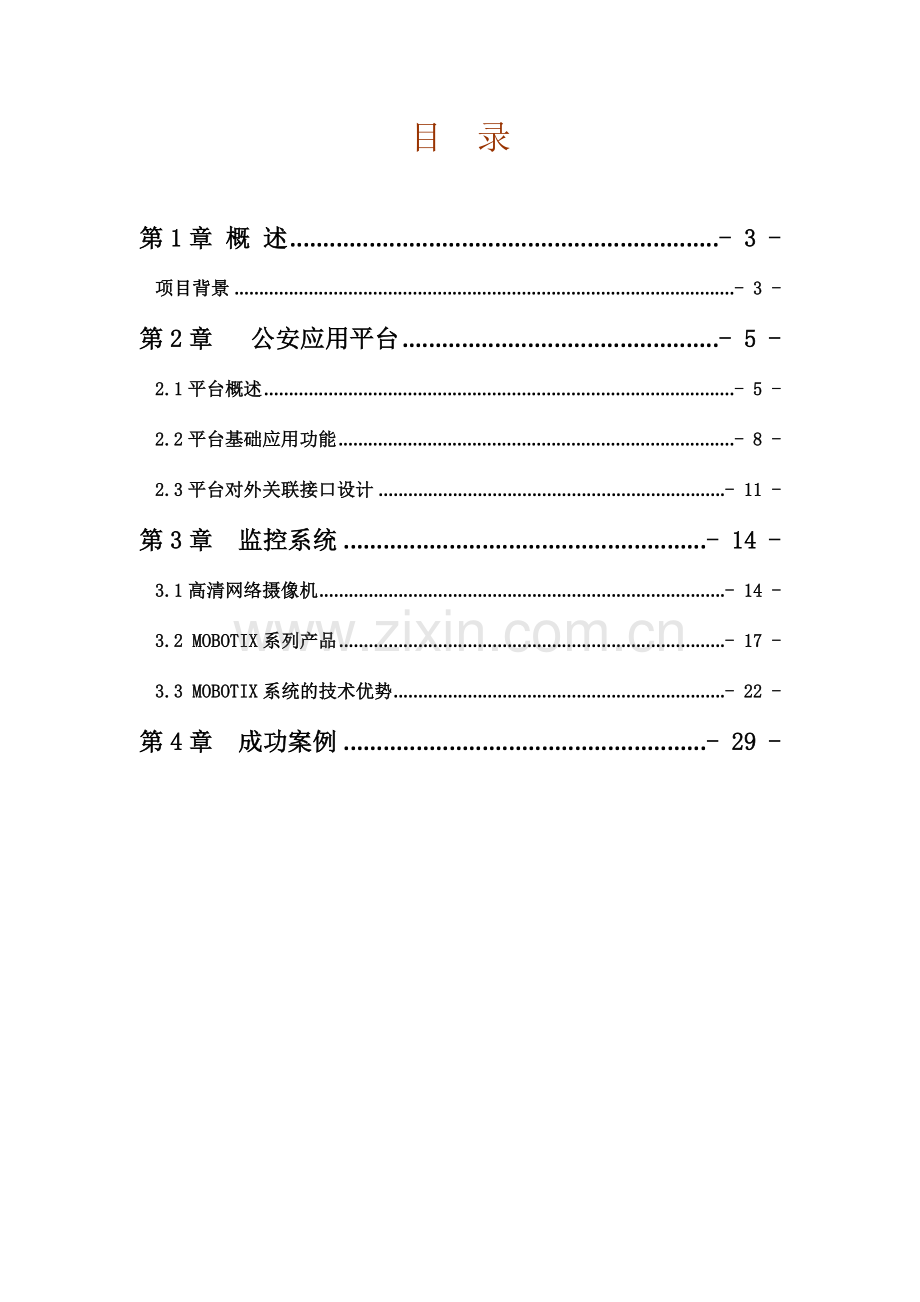

目 录

第1章 概 述 - 3 -
项目背景 - 3 -
第2章 公安应用平台 - 5 -
2.1平台概述 - 5 -
2.2平台基础应用功能 - 8 -
2.3平台对外关联接口设计 - 11 -
第3章 监控系统 - 14 -
3.1高清网络摄像机 - 14 -
3.2 MOBOTIX系列产品 - 17 -
3.3 MOBOTIX系统的技术优势 - 22 -
第4章 成功案例 - 29 -

第1章 概 述
项目背景
“智慧平安城市”项目是一个大型、综合性非常强的管理系统平台，它所涉及的面比较广，不仅需要满足治安管理、城市管理、交通管理、应急指挥等需求，而且还要兼顾灾难事故预警、安全生产监控等方面对图像监控的需求。“智慧平安城市”作为监控报警系统应用的全新领域，如何作好城市监控报警联网系统的规划和设计，在建设中都应考虑哪些因素才能让系统运行的更加高效，切实做到“科技强警”，提高城市综合管理能力，我公司结合项目的实际情况，提出一套全面的解决方案。
一个城市，不管经济多发达，如果没有安全感，这个城市就谈不上现代化，更谈不上文明城市。一个现代化的城市，只有建立起合理、有效的城市视频监控管理系统、城市报警联网系统、城市智能交通系统等公安业务紧密结合的实战应用体系，才能够使政府管理部门在第一时间发现问题，提出应对措施及应急预案，提供科学的分析手段，实现防患于未然。对城市突发事件具备快速反应能力，提供事后查询及分析的数据、资料，为城市的应急管理体系及管理水平提供有效保证。
城市视频监控管理系统作为公安实战应用体系的一个重要组成部分，是衡量一个城市现代化管理水平的重要体现，是实现一个城市乃至整个国家安全和稳定的基础。它不仅是“平安城市”建设的重要组成部分，更成为“数字城市”的重要载体。它不仅可以满足治安管理、城市管理、交通管理、应急指挥等的需求，在预防、发现、控制和打击违法犯罪，提供破案线索，固定违法犯罪证据等方面发挥人防、物防所不可替代的重要作用；而且还能兼顾灾难事故预警、安全生产监控、环境等方面对视频图像的需求，对于提升城市可视化管理水平和政府应急处置能力，维护城市公共安全具有十分重大的意义。所以我们整体考虑从各个安全系统的互联互通，它不仅仅是一个普通的监控系统，还要考虑报警、广播等配套系统的集成以及与消防、市政等部门的联动。其中的重点就是报警及视频监控系统的建设，以公安三级专网为基础的专用网络实现市局、分局、派出所三级监控中心有机地联接。派出所作为第一级监控单元，负责管理其下所有的前端监控点，分局作为网络中的第二级监控单元，负责其下的各个派出所及派出所负责的前端监控点，同时通过音频设备可以实现分局与派出所、分局与最前端监控场所进行音频对话。以此类推，形成三层的网络通路，把音频、视频、警报信息通过网络实时传输，完成城市视频监控的大型的、分布式的、多级的、统一的管理架构。

第2章 公安应用平台
2.1平台概述
公安实战应用系统平台目的是实现城市所有视频图像资源、报警资源、信号控制资源等公安业务紧密相关的各类资源的集中管理和增值应用，最大限度实现跨地区、跨部门资源共享和互联互通互控，提供一个公安信息资源的统一监控检索系统，充分发挥公安系统在加强城市管理、提升警务效率、组织群防群治、预防和打击违法犯罪等方面的作用。
平台整体架构
公安实战应用系统平台需要接入数量庞大的视频资源、报警资源、信号控制资源、应用功能丰富、需要实现区域化管理与统一协调指挥，因此平台的整体结构非常重要，它将从根本上决定平台所能提供的业务服务的规模与水平。本平台的设计基于事实上的工业标准的J2EE平台和SOA面向服务的架构，被当前几乎所有的企业级业务平台所普遍采用，被反复证明是目前最具伸缩性、业务扩展能力和效率的平台架构之一。
本平台采用四层体系结构，遵循多层体系结构模型，包括客户端表现层、业务层和中间服务层。对于数据库的访问通过中间应用服务器完成，而不能直接访问数据库，保证数据库访问的安全性和方式Dos攻击。
平台的构架体系可通过下图描述：

第一层为应用层，是面向于用户实际操作的客户端，是通过对基础功能和增值业务的归纳、抽象，生成的各种应用模块，通过这些模块的组织，就可以支持不同的业务应用。通过一组应用服务模块，可以为公安机关治安管理、接处警、案件侦破、增值应用等业务提供完整的业务处置流程和高效的工具。
第二层为业务层，呈现给用户专业化、个性化的具体业务流程和工具，是智能化的最终体现，是业务智能的最终表现形式。如公安社会治安管理工作中的接处警流程、案件侦查工作流程、社会治安动态监管业务流程、卡口与电子警察集成、交通信号灯控制、网吧和娱乐场所的动态预警管理工具、特种行业管理工具、重点人口和暂住人口监管工具等。
第三层为中间服务层，是软件平台系统的核心，采用高性能的应用服务器中间件、各种智能引擎和系统管理工具，为应用层提供基础服务、管理策略和方法工具。同时按照所提供的服务来管理、组织和调度设备和信息资源。
第四层为现场设备接入层，实现了安防设备和视音频、图片和文本等信息的归纳抽象，并接入到平台进行集成管理，使用户无需关心所使用的设备和信息资源的具体位置和形态，便于设备信息资源的组织和调度，更好的为业务服务。如：DVR、DVS、IPCamera、高清摄像机、第三方系统门禁报警系统、交通信号灯控制系统等。
平台应用支撑系统
公安实战应用系统平台支撑由系统管理服务器、代理转发服务器、流媒体存储管理服务器、联网网关服务器、千兆交换机和监控专网网络设备等组成。
要求采用机架式管理服务器，双核CPU，具备Raid5冗余备份功能，具备双1000M网卡功能。
系统管理服务器：负责整个系统的信息管理，以及所有用户信息、权限和登陆管理、操作信息及系统信息的管理。实现统一网管功能，包括：系统管理、用户管理、角色管理，数字设备注册和设置功能，网络安全、流量策略管理；数字平台的设备属性管理功能；数字设备统一地址编码管理功能等。
流媒体转发服务器：实现流媒体代理和转发的功能。通过流媒体服务器进行转发，在广域网上只占用一个通道的资源，在局域网内再进行转发，这样可最大限度地利用现有网络资源，使得多客户端同时浏览单路图像或分别浏览多路图像，不会因带宽因素而丢帧（产生动画效果）；同一个视频通道在响应多个用户的并发访问时，需建立多个网络连接，造成硬盘录像机的资源浪费，通过流媒体服务器的转发，可有效提高视频编码器资源的使用效率。
存储管理服务器：是监控平台的中心存储模块，是负责处理视音频、图片等流媒体历史保存、索引、回放、下载、配置等的服务器。实际的存储介质可以是服务器本身配置的硬盘，也可以是海量的专用网络存储设备。在将来的监控系统建设中，前端存储、后端存储和中心存储三种模式缺一不可，随着海量网络存储设备的日趋成熟，中心存储的优势将越来越明显。
网关服务器：介于分局数字平台和市局监控平台之间，通过网关服务器，将分局数字平台按市局监控平台接口和协议要求，不管分局数字平台内部视音频压缩编码和数据格式如何，通过网关服务器，统一转换成可以向上级联的接口和数据格式，保证二级平台级联共享的可行性和规范性。
1000M监控专网：配置具备三层路由交换功能的1000M网络交换机，将平台的管理设备（服务器设备）、磁盘阵列、数字图像编码器等设备接入监控专网，通过内外网接入平台接入公安信息网，这样在系统录像时能保证网络带宽，不占用公安信息网资源，又能保证网络带宽和录像的速度。通过组建监控系统专网，可以有效解决如下问题：
1) 可以有效解决监控设备占用公安信息网IP地址的问题；
2) 确保公安信息网络的安全，不妨碍信息正常办公使用；
3) 保证监控系统传输带宽要求。
2.2平台基础应用功能
用户管理
1) 为资源共享单位提供授权访问账户
2) 具有完备的用户管理功能，清晰的优先级制度；精细的权限管理，可以细化到任何一个用户和某一路通道；对每一个用户进行行为审计。
设备管理
1) 设备入网登记管理
入网登记管理的目的是确保联入中心监控网络的所有前端设备都具备合法身份
2) 设备状态管理
实时显示集成系统中的设备状态，并以形象的设备运行图形显示出来。
3) 设备故障报警
自动把设备故障中的关键性错误（设备不能正常运行）提取出来，反馈给用户并确认。
4) 设备维护(新增/修改/删除)
对视频监控、高清卡口、视频分析设备设备提供基础档案信息（地点代码、承建商、设备代码、设备名称、所属项目、设备IP等）管理。
5) 卡口管理
实现对卡口信息的详细配置，自定义布控类型、布控原因等数据字段进行自定义子类型的添加、修改和删除。
6) 设备故障管理
s 设备巡检：登记管理员日常设备巡检记录。
s 故障申报：将故障设备进行申报处理，通过硬件短信猫，将设备故障信息通过短信形式发送至维护厂商联系人。
s 维护统计：对维护厂商的设备故障维护情况做登记维护情况登记。
7) 设备统一校时
支持全网设备时间同步，支持手动校时、支持NTP。
存储管理
1) 支持三级录像存储，多种存储介质；支持服务器分布式管理，直观的图形化录像计划配置；支持录像服务器断电数据自动修复
流媒体管理
Ø 多级流媒体间的转发
实现多级流媒体之间的转发，分散访问压力，提高系统稳定性。
Ø 跨网段、网关、防火墙等实时流转发
通过将流媒体服务器架设在网关上起到中转的作用，从而使得不在同网段的客户端可以正常取得数据流。
Ø 跨网段、网关、防火墙等回放与转发服务
因DVR、磁盘阵列等设备在网段的另外一侧，网络访问受到限制，通过流媒体转发可实现跨网段、网管、防火墙的访问。
Ø 支持大容量存储设备转发存储
通过流媒体转发服务器将前端DVR、DVS、IPCamera、PC-DVR等视频源转发存储到磁盘阵列等大容量存储设备中。
报警管理
中心接到智能分析报警，可直接联动到电子地图，调用该监控点，“零时间视频处警”，视频锁定、视频堵截、视频追捕，提升城管、公安、交警部门快速反应能力。同时，能够将现场信息添加到相应警情库中。系统内车辆布控、人像布控等各类报警，可联动相关设备，如上电视墙、报警器、发送短消息等联动。
实时监控
1) 通过客户端或游览器实现不同画面的显示方式，实现对前端云台镜头或球机的全功能远程控制。
2) 具备图像自动轮巡功能，可以用事先设定的触发序列和时间间隔对监控图像进行轮流显示，任意选择参与轮巡的图像和先后顺序；
3) 实现包括OSD、组织机构、设备类型标识、通道名称、日期与实践、触发类别等画面文字显示。
分组轮巡
1) 分组定义：由管理员在系统初始化时，根据城管、公安、交警系统的业务要求，对组进行自定义；
2) 轮巡：系统按照设定好的规则，在指定的操作终端上进行自动的监控图像显示。
回放功能
1) 支持单/多画面回放、即使回放、根据报警事件回放关联的视频图像。
抓拍功能
1) 操作者在实时监看视频图像、或者在回放视频录像时，发现可疑行为、重要线索、违章车辆等情况，进行图像抓拍（抓录），并填写相关信息说明。支持单拍、连拍；
2) 图像抓录：操作者针对特定视频图像，进行临时抓录，抓录时截取事发时之前5分钟，之后5分钟的录像文件，时间可配置。
日志管理
1) 能够将系统运行情况和用户的主要操作自动生成日记，方便维护管理和用户行为的事后审计。
2) 所有日记能够导出，具有日记数据保护功能，可以设定禁止修改功能，保证这些数据的真实性。
3) 可以根据不同的条件查询来源。
任务计划
Ø 任务计划制订
能够将系统设备校时、数据和录像资料备份、设备状态巡检等周期性的系统管理、操作和维护工作任务制订成工作计划。
Ø 任务计划维护
可以对制订的任务计划随时进行添加、删除、编辑、修改等维护工作。
Ø 任务计划的启动
系统能够按照制订的任务计划自动执行，无需人工干预。
2.3平台对外关联接口设计
与三台合一通信接口
平安城市视频监控系统与110综合指挥系统各子系统通过加载在公安部门GIS电子地图上的应用平台的关联，通过提供直观的视频信息，使公安机关及时掌握面向治安状况，并实现日常巡控与重点监控相结合、治安防范与打击犯罪相结合，从而提高公安机关的警务效能和社会治安防控水平。

三台合一接警处警集成示意图
在案事件发生地点确定后，通过GIS系统平台，在显示报警点具体方位的同时，通过地图定位、监控点自动搜速、调整，实现智能化的视频联动功能。即接警员在接入报警的同时，通过GIS定位报警点位置，动态搜索距离报警位置最近的监控点。根据方位角度、高程模型计算，自动调整摄像头对准报警目标，并将该路视频图像自动切换到接警座席或大屏幕显示，从而实现报警点声音、图像一体化，实现可视化接处警。
与警综平台通信接口
平台提供了与警务信息综合应用平台的接口，能够将网吧人员信息、酒店入住人员信息、卡口、电子警察过往车辆等信息实时上传服务。如区域内所有路口通行车辆信息进入警综平台资源库，并根据警综指令，提供指定车辆的关联图片、监控视频资料。
现场布控指令分发和报警信息上传服务。系统平台将警综平台布控指令由管理平台发出，并根据布控范围下发到各路口转发管理服务器的黑名单数据库中，由转发管理服务器进行布控比对，比对完成后向警综发出报警信息。
系统统计反馈服务。接收警综平台反馈的布控处置结果的信息，调用路口数据的统计信息等。
与短信平台通信接口
区域管理平台与区域短信网关对接，统一由该短信网关发送短信方式的报警信息。如向车主发送交通违法信息、车辆相关信息、驾驶员相关信息、交通法律法规宣传等。同时政府也可通过短信平台发布当前城市状态最新信息，如天气信息、灾害信息等。
与应急指挥通信接口
系统提供了与应急指挥通信的接口，向政府应急指挥中心提供视频音信息、交通道路信息，方便政府协调指挥各相关部门，处理城市特殊、突发、紧急事件和向公众提供社会紧急救助服务。为城市构建一张全面的应急预警和处理安全网，完善政府对突发公共紧急事件（如流行病、恶性案件、灾害事故）应急反应机制。实现跨部门、跨警区以及跨警钟之间的统一指挥协调，快速反应、统一应急、联合行动，真正实现社会服务的联动，有效应对突发性公共事件，切实保障人民群众的健康与生命安全。
与视频会议通信接口
系统提供了与视频会议通信接口，能够实现与视频会议的无缝对接,满足在召开某些场合的视频会议进行过程中，可能会需要调用某些监控场合的画面，比如交通部门或者公安部门等召开的视频会议中，经常会碰到需要就某些重点监控地点进行实时画面切换，根据不同的情况再进行会议情况讨论，此时就需要视频会议系统能够与不同的监控系统相结合，并要求能够在会议中通过软件远程调度方式实现监控画面和视频会议画面的实时切换的需求。

第3章 监控系统
为进一步提高城市管理水平，增强城市应对突发事件的应急能力，在政府所在地、治安复杂场所、重点单位、案件多发地段、城市出入口、重要十字路口等地点设置视频监控点，将监控图像实时传输到市公安局指挥中心、各辖区派出所和交警支队等相关职能部门，实现快速、直观了解和掌握监控区域治安动态的目标，提高社会治安管理的统一指挥、快速反应、协同作战水平。
系统的设计结合成熟主流的视频监控技术，采用全IP网络化构架，部署固定治安监控点、车载动态取证系统、单兵移动执法系统等子系统，接入现有视频监控系统，采用固定监控与移动监控相结合的方式，在监控中心平台实现智能视频分析和GIS/GPS整合，实现各种应用增值业务，实现全方位、立体化的城市数字化、网络化和智能化视频监控。
3.1高清网络摄像机
对于视频监控系统前端摄像头的选择，应满足当前和未来高清视频监控的需要，前端部署标清和高清监控摄像机，目前流行采用网络高速快球，网络高速快球和高清网络摄像机各具优势。平安城市监控系统监控点摄像头根据监控点周围实际情况和监控侧重点分别选择网络高速快球或者高清网络摄像机。
MOBOTIX介绍
公司介绍
近几年，国内外CCTV厂家纷纷推出了IP摄像机产品，但在全世界百万像素IP摄像机产品类别中，德国MOBOTIX公司的系列摄像机产品销量是最大的。目前无论是在驻外使领馆、机场、火车站、港口、加油站，酒店或在公路上，都有MOBOTIX系统在运行工作，并且在全球范围内已正常运行多年。
德国mobotix公司成立于1999年，是世界著名的网络摄像机技术领先厂商，已生产纯粹的百万像素摄像机多年，被列为全球市场的领导者。凭借着其分散控制中心功能、提供高分辨率视频、最大程度的降低系统成本的产品设计理念，MOBOTIX在很短的时间内取得了欧洲第二、全球第四的IP摄像机市场份额排名。在高分辨率视频系统中全球市场占有率超过60 ％ 。
全新的设计理念
分辨率越高，图像提供的信息越准确。现存的模拟监控技术最高只能提供40万像素的画面，而且通常存储时只以CIF的格式进行存储，这样回放画面的质量骤降到10万像素。但相反的，MOBOTIX可以提供高达300万像素的图像质量，是30倍于传统的模拟录像资料。这种情况下，以传统的模拟视频的画面质量，可以用一台IP摄像机监控到需要几台传统的模拟摄像机才能监控的到的区域，甚至可以观察到360度范围的全景。例如在加油站中，可以用一台MOBOTIX监控所有的4个车道的加油情况，而传统的模拟系统这种情况下需要4台摄像机。
MOBOTIX M24 百万像素图像与标准 CIF 图像之间的比较：

目前的监控系统中，前端的摄像机只提供视频图像，所有的处理分析和存储都由监控中心的计算机通过软件来完成。这种传统的集中式结构有很多局限性，因为它对网络带宽的要求非常高，同时计算机的处理能力也不足以应付多个视频流的同时处理。因此，传统的中心控制模式并不适用于高分辨率的视频监控系统。
MOBOTIX提出了分散控制中心的概念，每一个MOBOTIX都是一个小型的计算机，甚至在需要的情况下，可以在每一台MOBOTIX摄像机内加装SD卡，用于存储长时间的录像资料。而且目前的大部分监控系统中，视频图像只是用来观看和存储，并不对其进行分析。MOBOTIX摄像机可以运用自身的处理能力对视频进行分析， 即使是在没有监控中心的情况下也可对现场所发生的特殊情况进行录像和录音。
MOBOTIX的视频方案设计理念给目前的监控系统带来了诸多的便利性：
更少的摄像机
百万像素组成的全景图像可以更好的反映事物的细节，同时也可大大减少所需安装的摄像机的数量。
更少的PC或DVR
通过独特的编码算法，MOBOTIX系统可以在一台普通的PC机上同时存储40路高分辨率的视频图像。甚至我们可以给每一台MOBOTIX摄像机安装SD卡或USB设备（成为DVR），完全不需要PC机。
更低的网络带宽
由于所有的视频功能都在MOBOTIX摄像机内部完成，因此网络上所需要传送的信息大大减少。
系统稳定、维护量小
MOBOTIX摄像机没有机械电动机去驱动镜片或其它部件的运动，所有部件都是固定的，这样也就没有了零件磨损的问题，使得系统维护工作减少到最低限度。MOBOTIX系统可以在-30°C 到60 °C的环境中正常工作，不需要添加任何加热装置或散热风扇，整台摄像机的功率只有区3瓦。
软件灵活、免费
MOBOTIX系统的正常运行完全不需要安装任何软件和授权，因为所有的软件都已经运行在摄像机上了。整个系统没有任何摄像机数量和用户数量的限制。同时整个系统还配有免费的管理软件。
3.2 MOBOTIX系列产品
MOBOTIX根据不同的场景和运用情况，分有多个型号。除了单镜头外，一台MOBOTIX也可以有两个图像传感器和两个镜头。根据环境的光照强度，摄像机可以自动选择在白天用彩色图像传感器与日光镜头进行成像，在晚上使用有更高灵敏度的黑白图像传感器与红外镜头来成像。
单镜头像素最高可达2480 x 1536，约为普通模拟摄像机D1画质的9倍。即使在VGA （ 640 × 480 ）模式下，MOBOTIX提供的画面经过2倍放大后，仍然可以提供有用的细节信息。MxPEG的压缩编码格式使MOBOTIX系统在网络上传输时能最低限度的减轻网络负载（在25 fps下约为1 Mbps ）的。集成有双向音频、视频移动侦测、被动红外感应功能。有遵守现有IT标准的RS232接口，包括支持GSM / GPRS / UMTS（3G）网络。
数码变焦，平移，视频运动检测，事件控制帧速率和可以自由设定录像时间的功能可以将MOBOTIX对于存储空间的需求降到最低限度。MOBOTIX提供了强大的报警处理功能，可以对报警事件的前后各一段时间进行录像，并能通过FTP、E-MAIL等方式存储到网络内的其它各种操作系统的计算机上；或直接存储到其内置的环形缓冲存储区域中。整个的MOBOTIX没有任何活动部件，约3W的低功耗（可由POE供电）和-30°C到60°C的工作温度范围，加上IP65的防护等级，使得MOBOTIX应用在全球各种极端的环境中。
产品功能
可配备彩色、黑白双图像传感器
(一) 纯数字式的彩色CMOS感光器件，最高像素可达2048*1536，有自动背光补偿的功能。
(二) 纯数字式的黑白CMOS感光器件，最高像素可达1024*960，8倍于彩色感光器件的灵敏度。
(三) 有4mm、6mm、8mm、12mm、25mm的彩色、黑白镜头可供装配选择。
自动曝光处理
Ø 曝光时间从0.1ms 到1s间可调。
Ø 可设置最大最小快门速度。
Ø 可自由定义画面的曝光区域。
Ø 所有的画面调节功能如曝光窗口、白平衡、对比度调节、锐度调节、背光补偿等都由嵌入的软件来完成。
Ø 彩色 、黑白图像都可单独处理。
不同的图像格式和帧率
1) 最高像素达2048*1536，最低达160*120。
2) 图像可自由放大和平移。
3) 图像格式有JPEG、M-JPEG、MxPEG、BMP。
4) 640*480（MxPEG）帧率可达30fps。
图像存储
4) 自身存储空间可存储600张百万像素图片、2500张VGA图片、4000张CIF图片或长达6分钟的视频图像。如果配备SD卡，则可以存储更多。
时间或事件控制录像
5) 时间或事件前后的各一段时间内图像都可录像
6) MxPEG格式下可实现不同帧率连续录像，不同帧率录像下可实现声音的实时同步
视频管理
(一) 管理计算机上最多可记录一百万报警事件。
(二) 录像存储空间可调。
(三) 可根据日期时间和摄像机分类对录像内容进行检索。
(四) 在同一界面上可同时显示30路25 fps的VGA图像。
(五) 可自动定义界面上的操作按钮。
(六) 管理界面上的视频图像可任意布局。
事件、报警控制
3) 可自由定义报警录像时间。
4) 被动红外入侵探测、外接信号触发报警。
5) 现场温度、照度、声音都可触发报警。
6) 可自由定义视频移动检测区域。
7) 可通过以太网络传送信号触发报警。
报警输出信号
1) 开关量信号输出以及声音报警输出
2) 通过网络以E-MAIL和FTP的方式发送报警信息
3) 通过IP端口以消息的方式发送报警信息
4) 可将现场的声音信号传到相应的终端
声音功能
1) 集成的麦克风和喇叭
2) 和普通的PC机之间可通过VOIP进行对话
3) 可对声音进行存储
4) 通过SIP可实现可视对讲的功能
5) 当有事件或报警发生时，可自动拨打电话号码
6) 可通过电话对MOBOTIX进行远程控制
7) 通过MxPEG可将声音和视频同步存储
软件系统
1) 用户不需要安装任何软件
2) 通过IE浏览器查看实时图像，设置MOBOTIX各项参数
3) 所有的视频管理和录像软件都固化在MOBOTIX摄像机内
4) 支持2种浏览模式：HTML/JavaScript (M-JPG)、ActiveX ( MxPEG )
5) 可通过PDA对MOBOTIX摄像机进行设置、管理
6) 所有软件都可通过FTP升级
7) 在同一浏览器内可同时观看多路视频图像
8) 可自由定义用户组及相应的控制权限
电源
1) POE供电，整个摄像机只需一根网线
2) 功率仅为3W左右
结构外壳
1) 高纤维塑料外壳，提供IP65的防护等级
2) 摄像机、防护罩和支架连为一体，形成一体化固件。
M12系列

该系列摄像机有两个图像传感器和两个镜头。根据环境的光照强度，摄像机可以自动选择在白天用彩色图像传感器与日光镜头进行成像，在晚上使用有更高灵敏度的黑白图像传感器与红外镜头来成像
性能特征：
9） 两个独立的图像传感器，分别用于白天和夜间的监视，或者进行近距离与远距离同时监视
10） 高分辨率视频的前端存储
11） 镜头在出厂时已经固定，安装极其简单
12） 稳定可靠，维修量低和与布线隐蔽、方便
13） 全天候性，-30 °到60 ° C（ -22 °到140 ° F ）时，无须加热（符合IP65 ）
14） 数字连续缩放，平移和倾斜
15） 集成的麦克风，扬声器和被动红外探测器
16） 可通过CAM IO扩展其功能
技术参数：
型号
Web,IT,IT-DNight,Sec,Sec-Dnight,Sec-R8
镜头
L22到L135（水平 90 ° ~ 15 ° ）
灵敏度
彩色： 1Lux（ t = 1 / 60秒） ， 0.05Lux（t= 1 / 1秒）
黑白：0.1Lux（ t = 1 / 60秒） ， 0.005Lux（t= 1 / 1秒）
传感器
2*1/2’CMOS,逐行扫描
最高图像分辨率
彩色： 2048 × 1536 （ 3百万像素）
黑白：1280 × 960 （ 1百万像素）
图像分辨率
2048 x 1536, 1280 x 960, 1024 x 768, 800 x 600,
768 x 576 (D1), 704 x 576 (TV-PAL), 640 x 480,
384 x 288, 352 x 288, 320 x 240, 160 x 120;
也可自行定义 (例如： 1000 x 200 )
最大帧频
（M- JPEG格式） （时实/录像）
4fps-30fpsfps
视频流（ MxPEG ）
（时实/录像/音频）
4fps-30fps
图像压缩格式
MxPEG ，M-JPEG ， JPG， H.263 （视频VoIP电话）
内部的DVR
SD卡插槽（最大支持64 GB ）
外部存储
直接到NAS或PC机/服务器上，不需要额外的安装软件
软件
MxControlCenter
图像处理
背光补偿，自动白平衡，图像畸变校正，视频传感器（运动检测）
虚拟PTZ
数字 PTZ，连续8倍放大
报警/事件
集成的多种触发事件方式：多窗口的运动检测，外部信号， 温度传感器，电子邮件通知，FTP ， IP电话（VoIP ，SIP ）的，视觉/声音报警，存储报警前后的图像
音频
集成的麦克风和扬声器，可实现声音的输入和输出。
同步的音视频，双程扬声器，录音
接口
Ethernet 10/100, USB,ISDN, USB, RS232, 1 x In, 1 x Out, Audio Line-In/Line-Out
音频/电话
VoIP, SIP, 双工对讲, 电话远程控制，事件消息
安全
用户、用户组管理，HTTPS / SSL， IP地址过滤器， IEEE 802.1x，入侵检测
证书
BGV C9 (“UVV”), EMV EN 50155 ， CE, FCC
电力供应
POE供电，4.5W
操作条件
IP65 (DIN EN 60529), -30° to +60 °C (-22°F to +140°F)
尺寸
WxDxL: 14,2 x 15,5 x 17 cm,
Weight: ca. 850 g (incl. wall mount)

3.3 MOBOTIX系统的技术优势
逐行扫描取代了梳状模糊的隔行扫描
MOBOTIX 摄像头提供的 1536 图像线的百万像素记录比仅为 10 万像素的 CIF 格式图像展示的清晰度更高。即使以降低的 480 线 VGA 进行记录，MOBOTIX 摄像头也比其他 VGA 摄像头记录的图像品质更佳更清晰。这是 MOBOTIX 软件精确放大功能的直接优势，它采用了完全的 1536 线图像传感器，而不是像普通 CIF 硬件一样简单地省略线而已。由于采用了这种“逐行扫描”图像传感器，所以 MOBOTIX 摄像头不会出现 4CIF 记录中常见的隔行闪动，隔行闪动会导致移动对象显示模糊。所以，尽管所需的存储容量较低，但 MOBOTIX 记录的 VGA 图像的清晰度还远高于 4CIF 格式的记录。

强光和逆光下图像质量可靠
大部分带有机械自动光圈镜头的摄像头在逆光条件下使用时 ，或多或少会发生关闭情况。因此会产生不好的效果，黑暗区域变得更黑暗，使面部无法辨认。常用的方法是使用背光功能电子增亮图像，但是由于自动光圈镜头关闭，所以结果并不能令人满意。MOBOTIX 已采取了完全不同的方法来解决这类问题。MOBOTIX 摄像头中使用的 CMOS 传感器无需机械自动光圈镜头。相反，它采用从 1/8000 秒到 1 秒的电子曝光。这意味着 MOBOTIX 摄像头没有移动快门部件，这些部件往往在冬季容易发生故障或被冻住。如果没有自动光圈镜头，摄像头可以通过电子方式选择所看到的内容。要采取这种做法，曝光窗口只要简单进行配置，并它们通知自动化曝光需要增亮控制图像的哪些区域。
曝光个别化
MOBOTIX 摄像头中的曝光窗口可以按图像中的数量和位置自由配置，也可以通过网络远程配置。示例展示了无曝光窗口（右侧）的拍摄和使用门两侧的两个曝光窗口拍摄的区别 。

出现紧急状况时 ...银行的原始场景显示了此功能的重要性。在传统的摄像头中，由于窗口射入的光线，自动光圈镜头使前景中的面部变暗。在发生抢劫时，很难识别犯罪分子的面部特征。通过在图像下半部分为 MOBOTIX 摄像头配置一个曝光窗口，从窗户透进来的光线对曝光控制无任何影响。所以，柜台前面的图像关键区域显示了最佳的效果。

实时播放、摄录存储和事件搜索可同时进行
由于所有事件都在摄像头内部进行 ，所以 MOBOTIX 摄像头也可以同时执行所有任务 ：其中包括将实时图像传输到多个用户、以 30 F/s 的速度记录高分辨率图像以及通过网络连接随时随地搜索事件。在实时视频和搜索功能中都采用标准化同步音频，甚至在使用网页浏览器时也是如此。用户可以选择自己的帧频，并自由设置带音频的记录帧频。
超低网络负荷
高效的MxPEG 视频编解码、摄像头内部的移动侦测功能和视频缓冲内存，可最大限度地降低网络负荷。
与带有视频管理软件的集中式 PC 解决方案相比，MOBOTIX 的存储理念的优势在于它的网络负荷更低。它毕竟不需要将连续的视频图像传输到集中式 PC进行分析。相反，图像处理和事件控制仅发生在摄像头本身内部，且摄像头决定存储哪些内容。
所以，仅当事件发生和存储时才占用网络。此外，在摄像头中短暂存储视频图像可以桥接短暂的网络故障或带宽波动（这在无线连接中经常发生）。

网络发生故障时无视频损失
摄像头内部的环型缓冲区可桥接持续若干分钟的网络故障和无线连接(WLAN/UMTS) 的带宽波动。
日夜两用，不需维护
MOBOTIX 日夜版配有两个图像传感器和两个镜头，根据照明情况自动选择理想的传感器 － 选择带有日光镜头的彩色传感器或带有红外线镜头的黑白传感器。 这种双传感器技术可使摄像头在白天获得色彩逼真的高品质图像，在黑暗环境下获得高对比度的图像。
月光条件下的良好效果 ...

MOBOTIX采用了非常敏感的无噪音 CMOS 百万像素传感器（2048 x 1536 像素)，所以能够提供高品质的彩色图像，并且其光敏感度是早期摄像头型号的 10 倍。MOBOTIX 传感器支持的曝光时间高达四秒，即使在月光下，也能捕获色彩逼真的图像。移动对象的图像会产生模糊，这是很自然的现象，但是它识别静态对象（如墙壁涂鸦）的功能是无可比拟的。
夜幕降临时 ，它将打开灵敏度高十倍且适合红外线的黑白传感器。即使在夜晚的黑暗环境中，也能捕获清晰的图像。
MOBOTIX 是唯一不带任何移动部件，完全以电子方式在传感器之间切换的摄像头。这提高了产品的寿命并将维护需求降到最少。
音频和SIP电话技术
支持同步音频（实时播放或录像回放）；每个摄像头都是一台支持SIP标准的IP网络电话，能自动报警呼叫，可通过网络遥控
MOBOTIX 摄像头不仅仅将事件存储为视频或音频片段 ，它们还可以通过电子邮件、短消息或电话在世界范围发送信号。它们还甚至还可以通过符合全球 SIP 标准的 VoIP 电话连接执行这些任务。如果发生警报，无需任何附加设备，摄像头即拨打兼容的 IP 电话或 PC 软件电话。如果线路忙，或没有应答，或输入的 PIN 码不正确，摄像头将自动拨打呼叫列表上下一个号码。一旦建立连接，在摄像头前面的人显示在 VoIP 电话上并可对其讲话。

使用电话实现远程访问
除了视频和音频连接，还可以使用电话上的数字键通过语音拨号在世界范围触发摄像头功能。例如，可用于开门、开灯或执行事件搜索。
MOBOTIX系统的成本优势
因高分辨率而减少摄像机的使用数量
1536线高分辨率传感器，提供更清晰的广角视图，仅需一台摄像机，从一角即可监视整个空间。
不论距离远近，安装成本低廉
标准的以太网连接，可采用通用的标准网络设备，如光纤、铜线以及无线(WLAN) 连接。
智能存储技术节约了所需的存储空间
通过摄像机软件实现的离散型存储技术减轻了计算机的负荷，使存储、分析和显示图像的计算机（数码录像机）的用量减少10倍。
摄录帧频由事件控制，最大程度地降低了存储成本
能基于物体动作、声音或开关信号等事件驱动而自动调整图像摄录帧频，从而减少了数据量及存储成本。
不必特设电源，不需加热保温和风扇散热
不需加热保温即可防雾，符合PoE标准，通过网络供电，从而节省了电源布线成本。
耗电量只是一般系统的1/8
功率为3W，能耗低（因不需要加热保温)，集中式不间断UPS电源即可全年候通过网线为摄像机供电。
坚固结实，几乎不需维护
外壳采用玻璃纤维加固的复合材料，内置电缆保护，无机械活动部件（镜头不含自动光圈)，从而延长了摄像机的使用寿命。
没有软件许可证费用
控制中心软件和图像存储软件是摄像机的组成部分，不需额外购买；升级版软件的新功能可从网上免费下载。
系统可无限扩展，投资回报率高
系统在使用过程中可随时增加摄像机和存储设备；各台摄像机的图像格式、帧频及摄录模式可分别单独设置。
集成附加功能和配件
支持音频、含镜头、带壁挂式安装架以及全天候外壳 (-30°C到+60°C) ； 几乎所有型号都配有麦克风和扬声器。
自从数字式的视频技术出现以来，视频监控领域发生了巨大的变化。虽然数字式的监控系统比模拟监控系统有许多的优越性，但数字式系统的庞大的信息量和对网络带宽的高要求一直制约之数字式监控系统的进一步发展，造成了目前模拟与数字并存的局面。MOBOTIX系统的独特产品设计理念则很好地解决了这个问题，并且使得数字式的视频系统具有了更高的智能性，随着嵌
