城市道路过路雨水管的施工方法
城市道路过路雨水管的施工属于城市排水管道工程。城市排水工程是城市的重要基础设施之一，在选择用地时必须注意：地质条件和洪水淹没或排水困难的问题，能避开的一定要避开，实在无法避开的应采用可靠的防护措施，保证排水设施管道在安全条件下正常使用。①其施工程序包括：施工前的准备工作、沟槽的开挖。必要时要进行沟槽支撑和施工排水、管道基础与管道铺设、沟槽换填。
一、 施工准备
给水排水管道工程施工前应由设计单位进行设计交底。当施工单位发现施工图有错误时应及时向设计单位提出变更设计的要求。在施工前应根据施工需要进行调查和研究，确保掌握沿线的下列情况和资料：现场的地形、地貌、建筑物、各种地下管线和其他设施的情况。工程地质和水文地质资料、气象资料、工程材料及施工机械供应条件。在寒冷地区施工，应掌握当地的地表水的冻结及流冰的资料，而且还应满足当地的最大建筑抗震强度，确保建筑管道安全施工和使用。
二、 沟槽开挖
土方开挖前应首先查明地下水位，土质及地下现有管道、构筑物等的详细情况，然后制定土方开挖的方案。
土方开挖时应根据管径及当地的土质确定沟槽的底宽。选用合适的开挖机械及相应的边槽坡度，确保在满足最大挖深时，开挖土方量最小，降低开挖工程费用。当遇到土质较松软及地下水位比较浅容易造成塌方时应适当加大沟槽的边坡坡度或采用相应的支撑防止沟槽的塌方确保施工的安全。机械挖槽时，应在设计槽底高程以上保留一定余量（不小于200mm）避免超挖，余量由人工清挖。②
由于过路雨水管道的施工多在高压线较多的地方施工，所以施工时机械应距高压线一定的安全距离。在地下有光缆时，在一米范围外可以机械开挖，距光缆1.0米处严禁机械开挖，应人工开挖，找出光缆。根据施工设计图的设计坡度将沟槽开挖成型并人工清理沟槽。
有时由于地下水位较浅，土方开挖时沟槽会积水，容易造成塌方，导致施工不便。这时可以采用施工排水和降水，防止沟槽开挖过程中地面水流入沟槽中，造成槽壁塌方。或者在开挖沟槽前使地下水位降低至沟槽以下。不过在过路雨水管的施工中一般路基的基础较好、埋深较浅，基本不会发生此类问题。
三、 铺筑管道基础
管道基础由地基、基础和管座三部分组成。对于这三部分，在施工中分别有不同的要求。对于管道地基在施工中如果采用的是天然地基时，地基不能受到扰动。当槽底为岩石或坚硬地基时，应按设计要求施工。如果设计不做要求时，管道下方应铺设砂垫层，其厚度应按规范要求选取。
由于过路雨水管采用的是预制混凝土管（每根L=2.0m，D=0.3m,管壁厚d=0.03m），采用混凝土基础。混凝土标号根据规范及埋深以及管的相应强度选定。这里以C15为例。根据相应规范的要求，C15混凝土垫层厚度设计为10cm。浇注混凝土垫层时应按测量时放出的坡度成型，养生达到一定的强度后，才何以准备管道的安装工作。
四、 管道安装
管道安装包括以下工序：管的初期检查、下管、稳管、接口施工和质量检查。
在下管之前应大致检查有无破损的管或开裂的管。如果有，严禁使用。下管时可以采用起重机下管，但应注意架设位置不能影响沟槽边坡稳定。起重机在高压线附近作业时，其与线路间的安全距离应符合当地电业管理部门的规定。当管下完后，安装管时应从低向高方向依次安装。

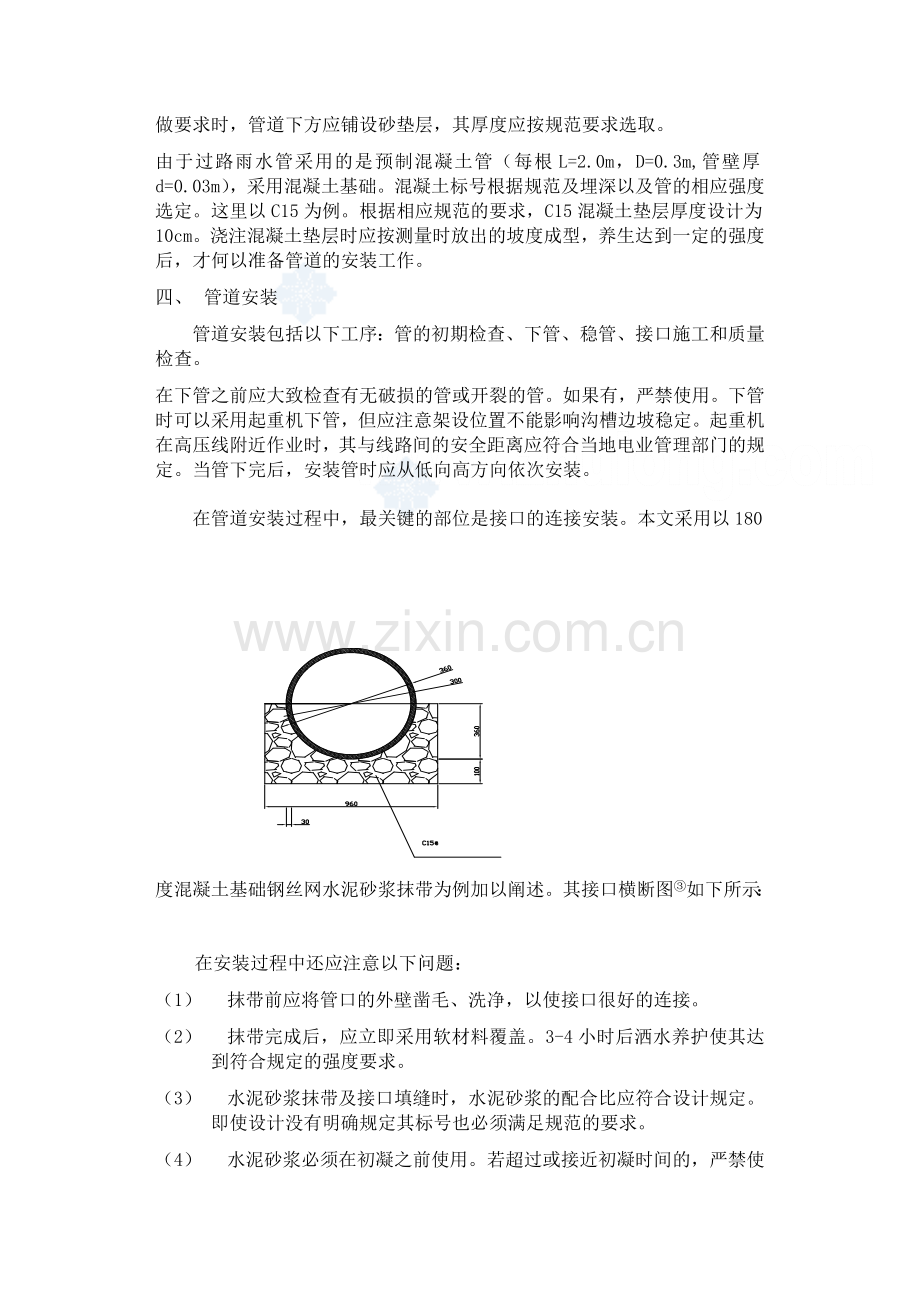

在管道安装过程中，最关键的部位是接口的连接安装。本文采用以180度混凝土基础钢丝网水泥砂浆抹带为例加以阐述。其接口横断图③如下所示：

在安装过程中还应注意以下问题：
（1） 抹带前应将管口的外壁凿毛、洗净，以使接口很好的连接。
（2） 抹带完成后，应立即采用软材料覆盖。3-4小时后洒水养护使其达到符合规定的强度要求。
（3） 水泥砂浆抹带及接口填缝时，水泥砂浆的配合比应符合设计规定。即使设计没有明确规定其标号也必须满足规范的要求。
（4） 水泥砂浆必须在初凝之前使用。若超过或接近初凝时间的，严禁使
用。
（5） 水泥砂浆抹带接口应平整，不得有裂缝空鼓等现象，抹带厚度、宽度都应符合相应规范要求。
五、 闭水试验
闭水试验主要是为了检查管道的密封性及坡度是否达到施工规范的要求，是否有泄露，同事也是对施工质量的检查。如果试验成功就能进行沟槽的填方，否则就严禁回填，并应找出问题所在及时处理。
六、 沟槽回填
当施工完毕并检验合格后，沟槽应及时回填。由于过路雨水管穿过道路，其回填不能原土方回填，而应进行土方换填，即采用氺含砂代替原土回填沟槽。因为需道路具有一定的强度，从而满足各种承重交通的需要。而氺含砂在水流作用下，下沉稳定，经车辆一定时间的压实后其强度要求能满足交通的需求，所以在沟槽回填时优先选用。在回填完成后，应立即浇水使其下沉。当沟槽较深时，应分层回填待下层沉稳达到一定强度再回填上层，再浇水下沉，直至整条沟槽回填完毕。最后使回填量高于原路面10cm左右，让车辆循环碾压，直至与路面同高并不在下沉。对于旧路开挖，应从路面向下清除20cm，然后浇注混凝土与路面同高。
对于城市道路过路雨水管的施工方法，本文就其施工程序中应注意的施工步骤及关键细节进行了一定的阐述与分析。对于类似的隐蔽工程施工而言，由于其隐蔽性的存在，更应该对其施工的质量有更高的要求，所以其施工难度也相应加大。因此在施工过程中更应注重各个方面的细节，严格控制和管理施工过程，完善各个施工程序，争取做到细心、周密，严格按照规范要求施工，以便建造出高水平高质量的地下管道工程。
