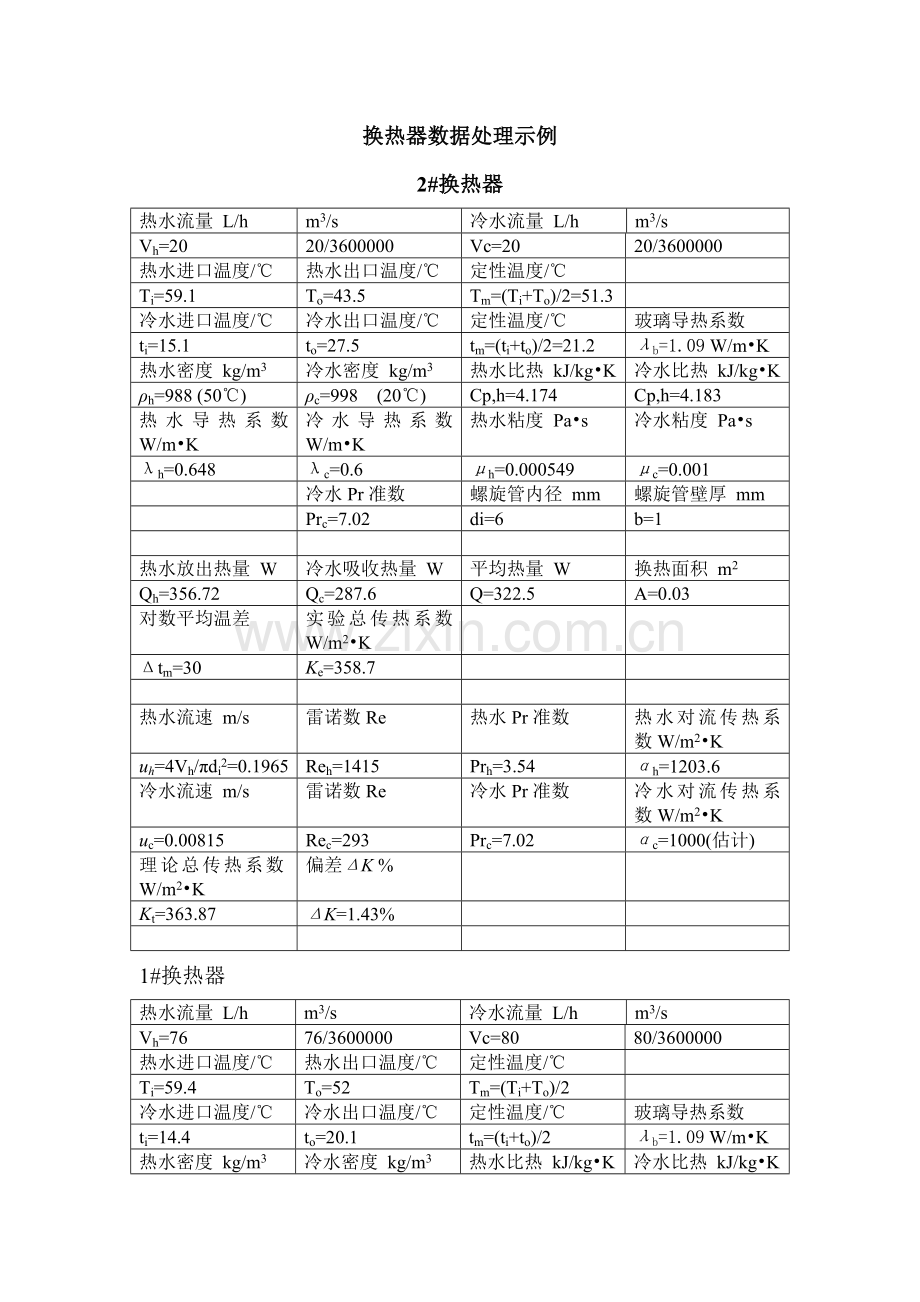

换热器数据处理示例
2#换热器
热水流量 L/h
m3/s
冷水流量 L/h
m3/s
Vh=20
20/3600000
Vc=20
20/3600000
热水进口温度/℃
热水出口温度/℃
定性温度/℃

Ti=59.1
To=43.5
Tm=(Ti+To)/2=51.3

冷水进口温度/℃
冷水出口温度/℃
定性温度/℃
玻璃导热系数
ti=15.1
to=27.5
tm=(ti+to)/2=21.2
λb=1.09 W/m•K
热水密度 kg/m3
冷水密度 kg/m3
热水比热 kJ/kg•K
冷水比热 kJ/kg•K
ρh=988 (50℃)
ρc=998 (20℃)
Cp,h=4.174
Cp,h=4.183
热水导热系数 W/m•K
冷水导热系数 W/m•K
热水粘度 Pa•s
冷水粘度 Pa•s
λh=0.648
λc=0.6
μh=0.000549
μc=0.001

冷水Pr准数
螺旋管内径 mm
螺旋管壁厚 mm

Prc=7.02
di=6
b=1

热水放出热量 W
冷水吸收热量 W
平均热量 W
换热面积 m2
Qh=356.72
Qc=287.6
Q=322.5
A=0.03
对数平均温差
实验总传热系数 W/m2•K

Δtm=30
Ke=358.7

热水流速 m/s
雷诺数Re
热水Pr准数
热水对流传热系数W/m2•K
uh=4Vh/πdi2=0.1965
Reh=1415
Prh=3.54
αh=1203.6
冷水流速 m/s
雷诺数Re
冷水Pr准数
冷水对流传热系数W/m2•K
uc=0.00815
Rec=293
Prc=7.02
αc=1000(估计)
理论总传热系数W/m2•K
偏差ΔK %

Kt=363.87
ΔK=1.43%

1#换热器
热水流量 L/h
m3/s
冷水流量 L/h
m3/s
Vh=76
76/3600000
Vc=80
80/3600000
热水进口温度/℃
热水出口温度/℃
定性温度/℃

Ti=59.4
To=52
Tm=(Ti+To)/2

冷水进口温度/℃
冷水出口温度/℃
定性温度/℃
玻璃导热系数
ti=14.4
to=20.1
tm=(ti+to)/2
λb=1.09 W/m•K
热水密度 kg/m3
冷水密度 kg/m3
热水比热 kJ/kg•K
冷水比热 kJ/kg•K
ρh=988 (50℃)
ρc=998 (20℃)
Cp,h=4.174
Cp,h=4.183
热水导热系数 W/m•K
热水导热系数 W/m•K
热水粘度 Pa•s
冷水粘度 Pa•s
λh=0.648
λc=0.6
μh=0.000549
μc=0.001

冷水Pr准数
螺旋管内径 mm
螺旋管壁厚 mm

Prc=7.02
di=6
b=1

热水放出热量 W
冷水吸收热量 W
平均热量 W
换热面积 m2
Qh=644.25
Qc=528.79
Q=586.52
A=0.03
对数平均温差
实验总传热系数 W/m2•K

Δtm=38.44
Ke=508.55

热水流速 m/s
雷诺数Re
热水Pr准数
热水对流传热系数W/m2•K
uh=4Vh/πdi2=0.747
Reh=5377.5
Prh=3.54
αh=3502
冷水流速 m/s
雷诺数Re
冷水Pr准数
冷水对流传热系数W/m2•K
uc=0.033
Rec=1171.7
Prc=7.02
αc=1430
理论总传热系数W/m2•K
偏差ΔK %

Kt=525.68
ΔK=3.25%

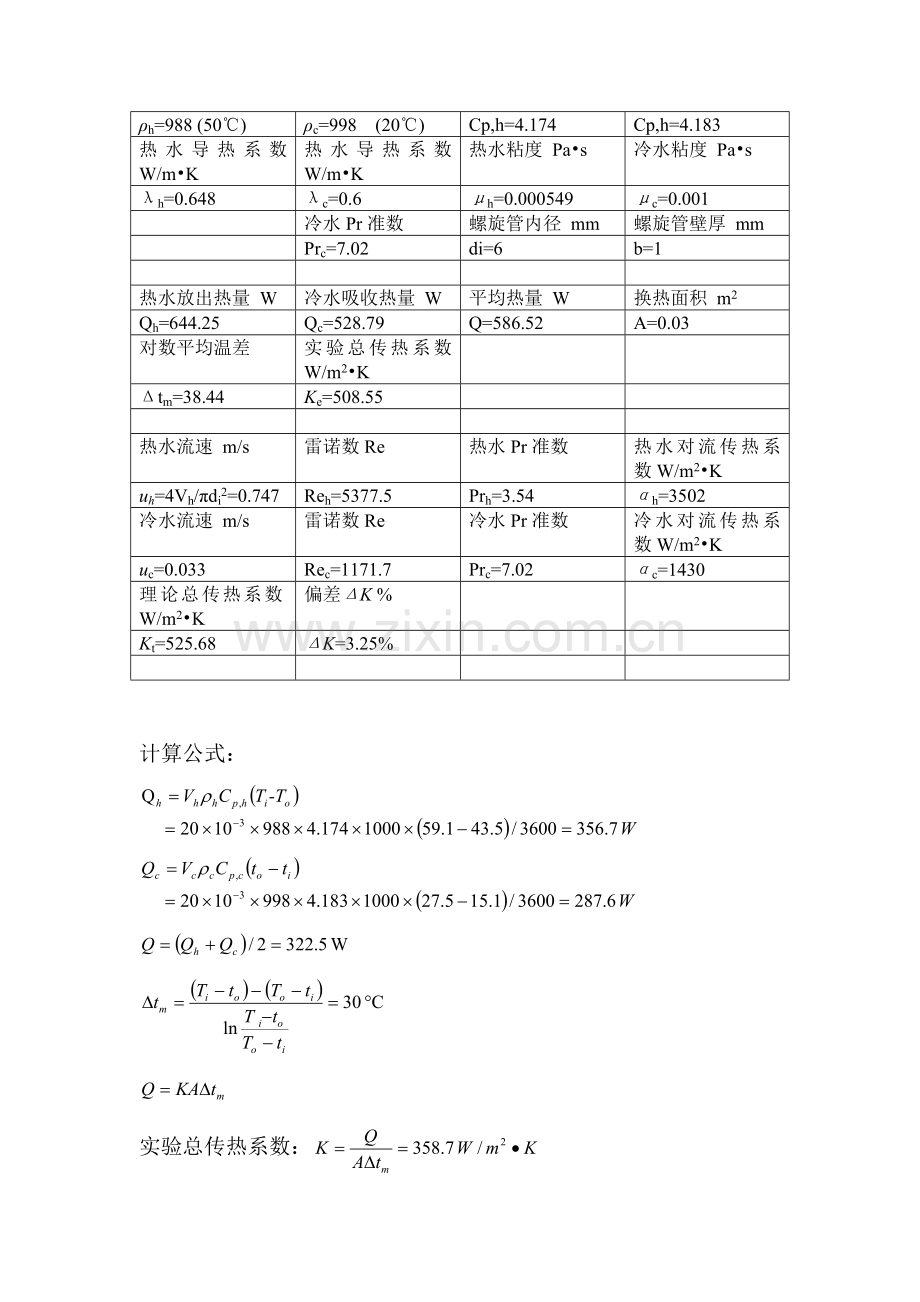

计算公式：

实验总传热系数：
理论计算：
热水流速
雷诺数
对流传热系数：
冷水对流传热系数（估计）：
理论总传热系数：

偏差：
