酸、碱喷射器

使
用
说
明
书

宜兴市华电环保设备有限公司

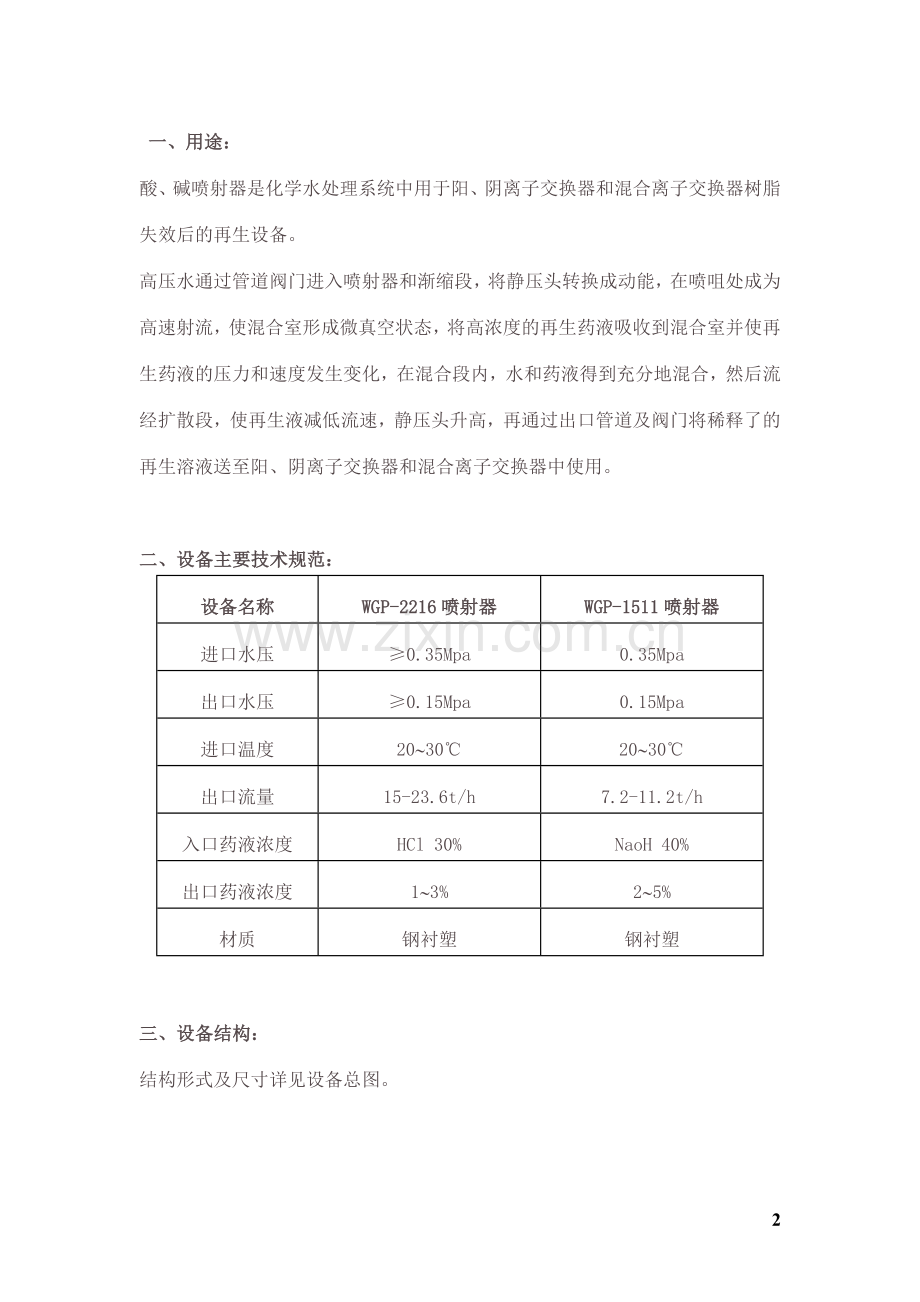

一、用途：
酸、碱喷射器是化学水处理系统中用于阳、阴离子交换器和混合离子交换器树脂失效后的再生设备。
高压水通过管道阀门进入喷射器和渐缩段，将静压头转换成动能，在喷咀处成为高速射流，使混合室形成微真空状态，将高浓度的再生药液吸收到混合室并使再生药液的压力和速度发生变化，在混合段内，水和药液得到充分地混合，然后流经扩散段，使再生液减低流速，静压头升高，再通过出口管道及阀门将稀释了的再生溶液送至阳、阴离子交换器和混合离子交换器中使用。

二、设备主要技术规范：
设备名称
WGP-2216喷射器
WGP-1511喷射器
进口水压
≥0.35Mpa
0.35Mpa
出口水压
≥0.15Mpa
0.15Mpa
进口温度
20~30℃
20~30℃
出口流量
15-23.6t/h
7.2-11.2t/h
入口药液浓度
HCl 30%
NaoH 40%
出口药液浓度
1~3%
2~5%
材质
钢衬塑
钢衬塑

三、设备结构：
结构形式及尺寸详见设备总图。

四、设备的安装，使用与维护：
1．使用时，开启连接喷射器前后管道上的阀门，使高压水进入喷射器，然后开启药液进口阀门，并调节其流量，使喷射器出口溶液浓度达到所需要求，可以用改变调节垫片的厚度改变喷嘴与混合段之间的距离，从而调整喷射器的喷射效果。
2．安装后须进行水压试验，保证安装质量。
3．喷射器外部联接管道内径应不小于喷射器相应接管的公称直径
