云岭西路高压线防护方案

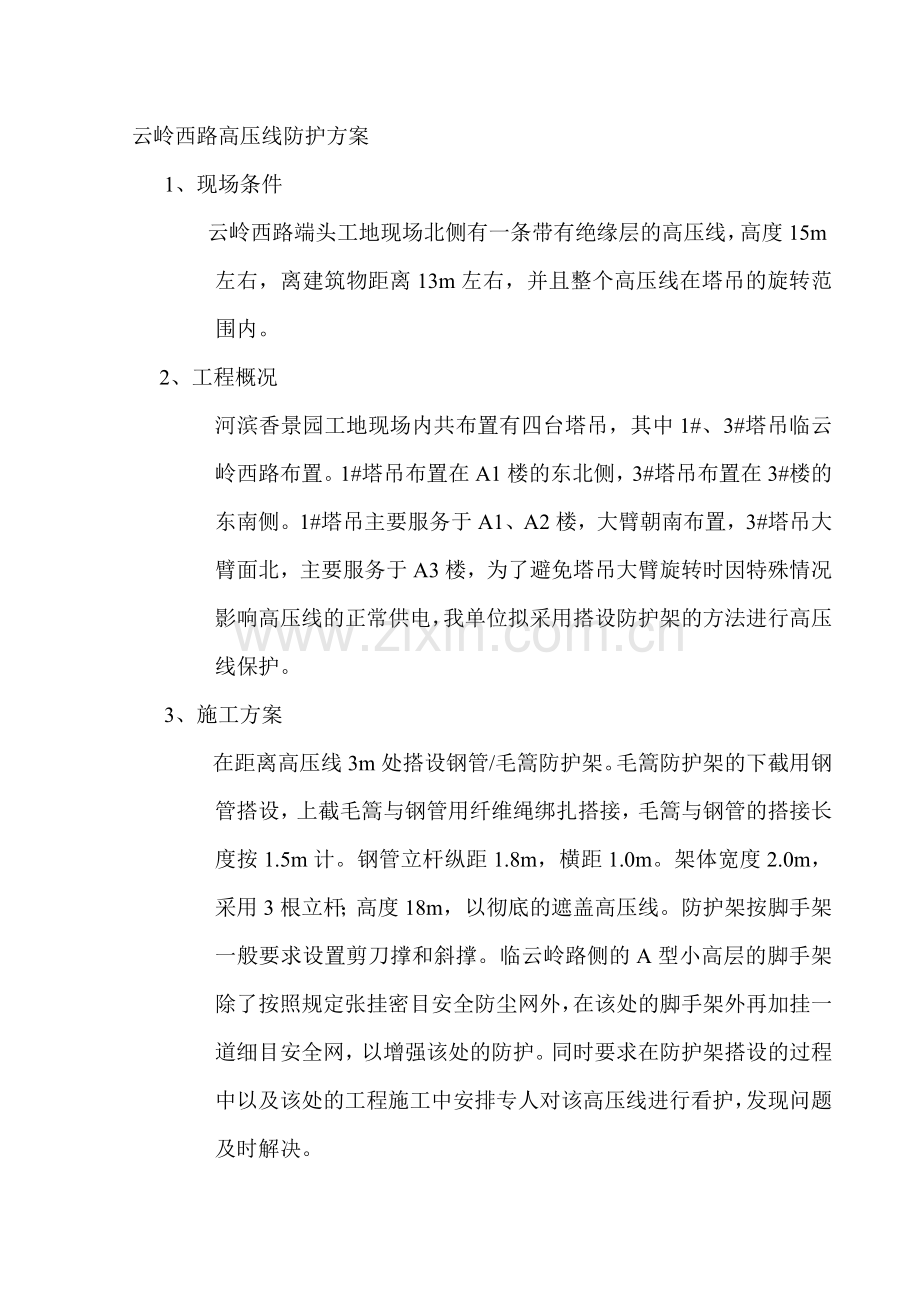

1、现场条件
云岭西路端头工地现场北侧有一条带有绝缘层的高压线，高度15m左右，离建筑物距离13m左右，并且整个高压线在塔吊的旋转范围内。
2、工程概况
河滨香景园工地现场内共布置有四台塔吊，其中1#、3#塔吊临云岭西路布置。1#塔吊布置在A1楼的东北侧，3#塔吊布置在3#楼的东南侧。1#塔吊主要服务于A1、A2楼，大臂朝南布置，3#塔吊大臂面北，主要服务于A3楼，为了避免塔吊大臂旋转时因特殊情况影响高压线的正常供电，我单位拟采用搭设防护架的方法进行高压线保护。
3、施工方案
在距离高压线3m处搭设钢管/毛篙防护架。毛篙防护架的下截用钢管搭设，上截毛篙与钢管用纤维绳绑扎搭接，毛篙与钢管的搭接长度按1.5m计。钢管立杆纵距1.8m，横距1.0m。架体宽度2.0m，采用3根立杆；高度18m，以彻底的遮盖高压线。防护架按脚手架一般要求设置剪刀撑和斜撑。临云岭路侧的A型小高层的脚手架除了按照规定张挂密目安全防尘网外，在该处的脚手架外再加挂一道细目安全网，以增强该处的防护。同时要求在防护架搭设的过程中以及该处的工程施工中安排专人对该高压线进行看护，发现问题及时解决。
4、施工方法

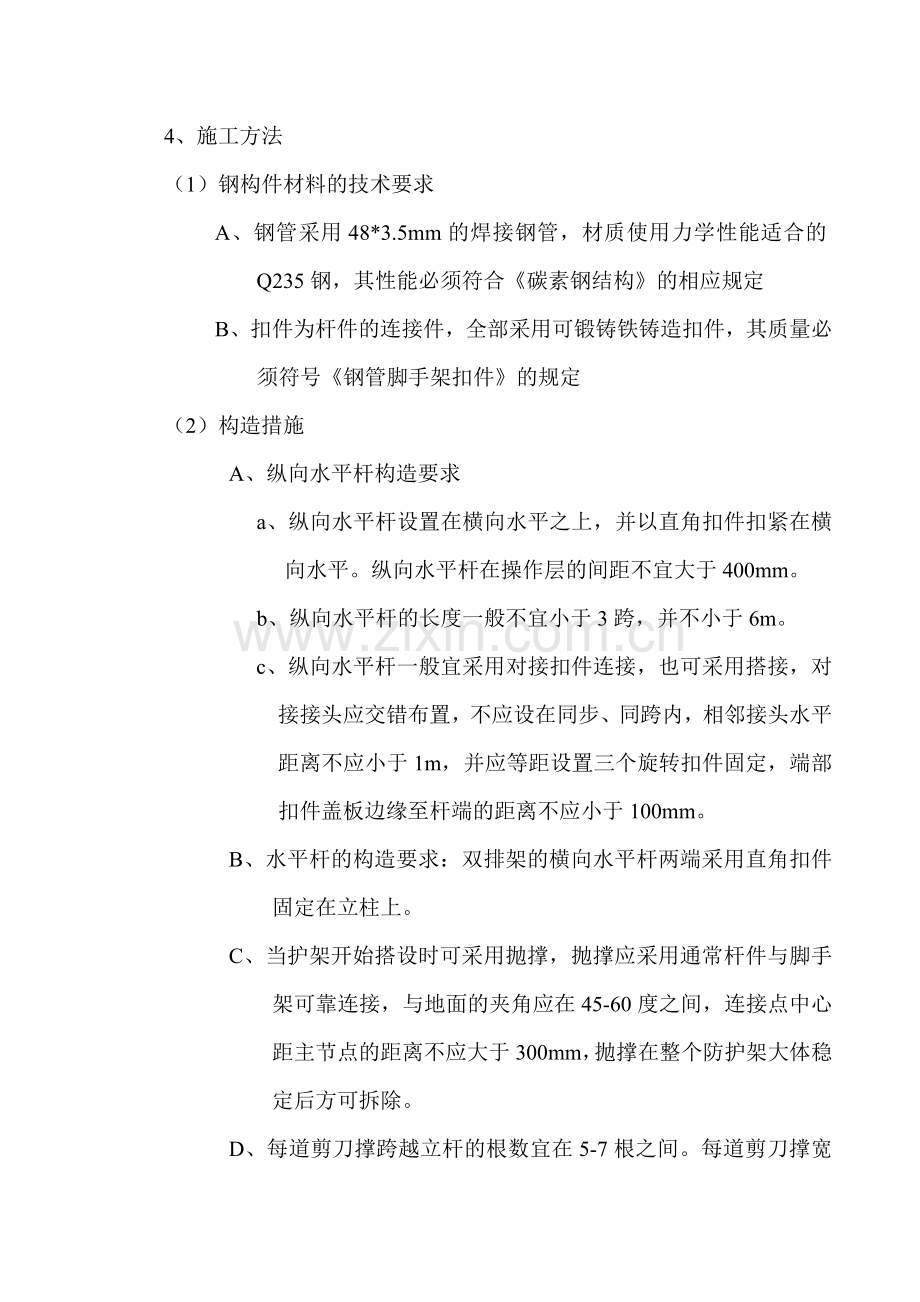

（1）钢构件材料的技术要求
A、钢管采用48*3.5mm的焊接钢管，材质使用力学性能适合的Q235钢，其性能必须符合《碳素钢结构》的相应规定
B、扣件为杆件的连接件，全部采用可锻铸铁铸造扣件，其质量必须符号《钢管脚手架扣件》的规定
（2）构造措施
A、纵向水平杆构造要求
a、纵向水平杆设置在横向水平之上，并以直角扣件扣紧在横向水平。纵向水平杆在操作层的间距不宜大于400mm。
b、纵向水平杆的长度一般不宜小于3跨，并不小于6m。
c、纵向水平杆一般宜采用对接扣件连接，也可采用搭接，对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于1m，并应等距设置三个旋转扣件固定，端部扣件盖板边缘至杆端的距离不应小于100mm。
B、水平杆的构造要求：双排架的横向水平杆两端采用直角扣件固定在立柱上。
C、当护架开始搭设时可采用抛撑，抛撑应采用通常杆件与脚手架可靠连接，与地面的夹角应在45-60度之间，连接点中心距主节点的距离不应大于300mm，抛撑在整个防护架大体稳定后方可拆除。
D、每道剪刀撑跨越立杆的根数宜在5-7根之间。每道剪刀撑宽度不应小于4跨，且不小于6m，斜杆与地面的夹角宜在45-60度之间。
E、剪刀撑斜杆的接头必须采用对接扣件连接，搭接要求跟以上构造要求。
F、剪刀撑外杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线距主节点的距离不应小于150mm。
（3）架子的拆除
防护架的拆除要按照规定的拆除程序进行。在拆除过程中，凡已松开连接的杆配件要及时拆除运走，避免误扶和误靠已松脱的连接杆件。拆下的连接杆件要以安全的方式运出和吊下，严禁向下抛。在拆除过程中，应做好配合，协调运作，禁止单人拆除较重等危险性的作业。
（4）架子的检查和验收
a、节点的连接可靠，其中扣件的旋紧程度应控制在扭力达到400-600N.M
b、钢构架的立杆垂直度应小于等于1/300，且应同时控制其最大垂直度偏差：当架高小于等于20m，不大于50mm；当架高大于20m时，不大于75mm。
c、纵向钢水平杆的水平偏差应小于等于1/250，且全架长的水平偏差值不大于50mm。
5、施工过程中的安全要求
a、工人在架子上进行搭设时，作业面上铺设必要数量的脚手板并予以临时固定。工人必须正确戴好安全帽及安全带。不得单人进行装设较重配件和其他易发生失衡、托收、碰撞、滑跌等不安全的工作。
b、在搭设中不得随意改变构架设计，减少杆配件设置和对立杆纵距大于100mm的构件尺寸放大。确有实际情况，需要对构架作调整和改变时，应提交技术主管人员解决。
c、横杆上端用旋转扣件与悬挑杆或立杆相连。
d、施工完毕后由项目安全员同架子有关人员进行验收，合格后可交付使用，拆除时，应报批同意。
