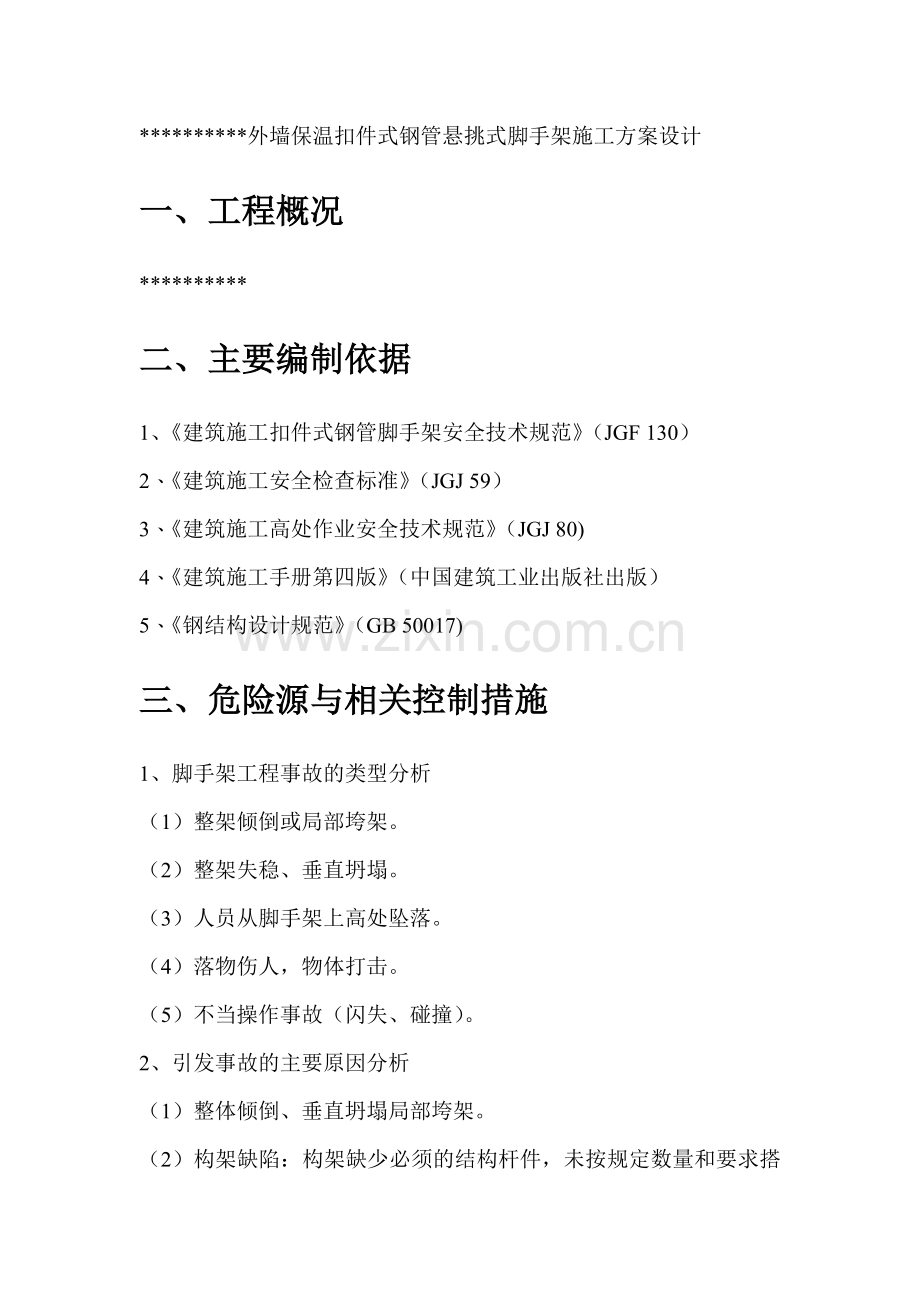

**********外墙保温扣件式钢管悬挑式脚手架施工方案设计
一、工程概况
**********
二、主要编制依据
1、 《建筑施工扣件式钢管脚手架安全技术规范》（JGF 130）
2、 《建筑施工安全检查标准》（JGJ 59）
3、 《建筑施工高处作业安全技术规范》（JGJ 80)
4、 《建筑施工手册第四版》（中国建筑工业出版社出版）
5、 《钢结构设计规范》（GB 50017)
三、危险源与相关控制措施
1、 脚手架工程事故的类型分析
（1） 整架倾倒或局部垮架。
（2） 整架失稳、垂直坍塌。
（3） 人员从脚手架上高处坠落。
（4） 落物伤人，物体打击。
（5） 不当操作事故（闪失、碰撞）。
2、 引发事故的主要原因分析
（1） 整体倾倒、垂直坍塌局部垮架。
（2） 构架缺陷：构架缺少必须的结构杆件，未按规定数量和要求搭设连墙件等。
（3） 在使用过程中任意拆除必不可少的杆件和连墙件等。
（4） 构架尺寸过大，承载能力不足或设计安全不够与严重超载。
（5） 槽钢过小，锚环未契紧等材料缺陷。
3、 人员从脚手架上高处坠落
（1） 作业层未按规定设置围档防护。
（2） 作业层未满铺脚手板或架面与墙之间隙过大。
（3） 脚手板与杆件搁置不稳，扎结不牢或发生断裂而坠落。
（4） 不当操作产生的碰撞和闪失等。
4、 落物伤人（物体打击）
（1） 在搭设或拆除时，高空抛掷构配件，砸伤工人或路过行人。
（2） 架体上物体堆放不牢或意外碰落，砸伤工人或路过行人。
（3） 架体倾倒，垂直坍塌局部垮架，砸伤工人或路过行人。
5、 不当操作大致有以下情形
（1） 用力过猛，致使身体失稳。
（2） 在架面上退着行走。
（3） 拥挤碰撞。
（4） 集中多人搬运或安装较重构件。
（5） 架面上滑落。
6、 其他伤害
（1） 在不安全的天气条件（六级以上大风、雷雨天气和雪天）下继续施工。
（2） 在长期搁置以后未作检查的情况下重新投入使用。
（3） 脚手架的外测边缘与外电缆线路的边线之间没有保持安全距离等。
7、 危险源的监控
（1） 对脚手架的构件材料的材质、使用机械、工具进行监控。
（2） 对脚手架的构架和防护设施承载可靠和使用安全进行监控。
（3） 对脚手架的塔设、使用和拆除进行监控，坚决制止乱搭、乱改。和乱用情况
（4） 加强安全管理，对施工环境和施工条件监控。
四、安全技术设计
1、 一般规定。
本工程按《 建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001规定），脚手架的承载能力应按概率极限状态设计法的要求，采用分项系数设计表式进行设计，本工程安全专项方案编制进行下列设计计算。
（1） 纵向、横向水平杆等受弯构件的强度和连墙扣抗滑承载力计算。
（2） 立杆的稳定性计算。
（3） 连墙件的强度，稳定性和连接强度计算。
（4） 立杆地基承载力计算。
2、 计算构件强度。
（1） 本工程采用工字钢和槽钢16.Q235钢抗拉、抗压，弯强度设计值f=2.05*100。
（2） 扣件、底座承载力设计值对接扣件抗滑3.20，扣件、旋转扣承载力设计值8.00。
3、 构造要求
（1） 平面布置
立杆纵向间距1500mm，横向间距1050mm，内排立杆与建筑物之间的距离为300mm，下端扣件与槽钢扣紧设置扫地杆，立杆设置在槽钢上，立杆与大横杆必须采用直角扣件扣紧，不得隔步和遗漏，且立杆的直接头应错开2500mm长，其接头与大横杆的距离不大于步距的1/3.
（2） 立面布置
立杆步距180mm，上下横杆的接长位置错开布置，错开距离不小于纵距的1/3，扶手杆水平设置每步架1.2m高处，剪刀撑要求满设，并沿高连续布置。斜杆与立杆接触部位均用旋转扣件扣紧，其与水平杆的夹角在45º-60º之间。剪刀撑的节点应在同一水平的垂直线上，其接长必须采用搭接，搭接长度不少于1000mm，且不少于2个扣件，除在两头与立杆和大横杆连接外，中间还增加2-4个节点，立杆和大横杆交点处定设小横杆，横向斜撑应在同一平面的底至顶呈“之”字形连续布置，除拐角应设横向支撑外中间应每6跨设置一道。

剪刀撑
立面布置示意图→

剪刀撑示意图

1150la1 La立杆纵距，h立杆步距
（3） 纵向水平杆构造图

立杆与锚环示意
挑梁抗拉节点构造
4、 横向水平构造图。
5、 立杆与销和锚环构造图。
6、 连墙件扣件连接示意图。

7、 脚手板铺设分层色带按规范要求。
8、 安全网架设按相关规范内容，脚手架的外测要满挂安全立网，立网的下口与立杆或建筑物要牢固的绑扎，下边沿设档脚板，上下两网之间的拼接要严密，平网与施工作业边缘最大间缝不得大于100mm。
9、 防电避雷措施
在高低压线路下方不得搭拆脚手架，要保持安全操作距离，脚手架接地线四周采用直径小于8mm圆钢与建筑物预留防雷接通，测试值不大于10欧姆。地雷雨时，脚手架上的操作人员应立即离开。
10、 挑梁要求
（1） 在槽钢上可以搭设扣件式钢管脚手架，在槽钢布置间距大于2.0m时，加￠13钢丝绳拉结，本工程采用挑梁式抗拉节点构造。
（2） 结构条件：15-16号槽钢必须安装在可以承受其荷载作用的结构部分，预埋￠20圆钢锚环，钻楼板加锚环，槽钢穿在锚环内契牢固，以确保悬挑式脚手架和结构安全，槽钢的间距布置1.5-2.0m内
（3） 施工时槽钢装设要求，也考虑为吊远材料装拆提供方便。
11、 脚手架立杆与槽钢的连接在槽钢横梁上焊短钢管（长150-200mm）其外径比脚手立杆内径小1-15.mm，用接长扣件与立杆连接，同时在立杆下部1-2道扫地杆，按槽钢长2/3的比例预留锚环，以保证脚手架底部的稳定。
12、 支撑钢管要求
支撑钢管采用￠48*3.5mm的钢管，无严重锈蚀、压扁或裂纹的钢管，脚手架必须刷黄黑色，颜色比较显目。
13、 其他部位做法，阳台及非剪力墙、挑窗部位，电梯井、采光井部位构造要求搭设。
五、设计计算
1、 基本参数
（1） 立杆纵距La=1.5m
（2） 立杆纵距Ld=1.05m
（3） 脚手架形式：双排管
（4） 脚手架的步距：h=1.8m
（5） 脚手架搭设高度H=18m
（6） 小横杆上大横杆根数ng=3根
（7） 连墙杆布置形式：二步三跨
（8） 脚手板：竹脚手板层数n1=5层
（9） 扣件类型：双扣件
（10） 同时施工层数n1=2层
2、 大横杆的计算
（1） 大横杆荷载计算
脚手板的荷载标准值q1=0.3*0.26=0.08(kg/m)
活荷载标准值q2=3*0.26=0.78(kg/m)
（2） 强度计算
最大弯度：m=(0.1*1.2*q1-0.117*1.4*q2)*l2
式中l——立杆纵距 取l=1.5m
q1——脚手板的荷载标准值 q1=0.08kg/m
q2——活荷载标准值 q2=0.78kg/m
经计算得到：m=(0.1*1.2*0.08-0.117*1.4*0.78)*1.5=-0.31kg/m
（3） 截面应力计算公式如下：
α=M/w
式中w=钢管截面抵抗矩 w=12.19cm3
M=最大弯度 M=0.31kg.m
经计算得到：α=0.31*1000000/(12.19*1000)=25.43N/mm2
大横杆强度计算值小于钢管抗弯强度值205N/mm，故满足要求。
3、 挠度计算
最大挠度：W=0.667+0.99
式中为立杆纵距 =1.5m， 为截面惯性距 =5.08cm4
为弹性模量=20600N/mm2 为脚手板荷载标准值=0.08kg/m2
为活荷载标准值 =0.78kg/m
经计算得到最大挠度w=（0.667*0.08+0.99*0.78）*=3.99mm
4、 抗弯强度计算
W=
最大挠度小于/1500=20mm，并且不大于10mm，故满足要求。
5、 悬挑受力计算
槽钢最大弯距：M中=a(2-3a/l+3a2/l2)F/2
经计算 M中=1.45*（2-3*1.45/2.9+3*1.452/2.92）*26.87/2=24.35kg/m

悬挑槽钢截面应力计算
α=
经计算α=1000000*29.22/(1.05*10000*49)+1000*16.79/(100*14.345)=68.4N/mm2
槽钢截面应力小于钢材强度设计值205N/mm2故满足要求。

悬挑槽钢整体稳定性计算
α=M/(θbWX)≤[]
经计算α=29.22*1000000/（49*0.92*10000）=64.7N/mm2
悬挑槽钢整体稳定性小于钢材强度设计值205N/mm2，满足要求。
6、 支杆的稳定性计算
α=N/θA≤[]
经计算 α=（16.79*1000）/（0.211*4.89*100）=162.7N/mm2
支杆的稳定性小于支杆抗压强度设计值205N/mm2故满足要求。
六、施工要求
1、 施工准备、技术准备，在本安全方案施工前，工程负责人应向相关人员进行详细的技术交底。
2、 物资准备、材料准备，根据每栋楼施工进度要求，提供材料计划，钢管、槽钢，利用升降机、塔吊卸料平台运输堆放，转运。为施工备料，确定堆放场地，锚环的加工制品，钢管花杆涂刷，醒目明眼。
3、 劳务组织准备
组织机构主要人员安排：
施工员aa、aa、aa负责脚手架搭设，拆除技术指导。
安全员aa负责脚手架安全工作。
脚手架技术工人30人，根据进度需要主要负责架子搭拆工作，
做好劳务安排，签订相关责任书，劳动合同。
七、脚手架搭设
1、 脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步，每搭设完一步脚手架，按规范校正步距、纵距、横距、立杆垂直度、平整度。
2、 底座安放应符合规定，几何尺寸准确，牢固稳定。
3、 立杆搭设应符合规定，立杆纵距、间距、连墙件稳定，大角立杆不应漏设，必须形成“井”字、立杆安装长短错开。
4、 横向水平杆搭设应符合要求距离，小横杆搁在大横杆上，一块竹跳三根小横杆，对头竹跳 ，端部至装饰面距离不宜大于100m。
5、 脚手板的铺设应铺满、铺稳，离开墙面120-150m用镀锌铁丝固定在小横杆上。
八、脚手架拆除
脚手架使用完毕后报项目部批准再拆除。
1、 对脚手架进行安全检查，确认未存在严重隐患，如影响拆除脚手架安全隐患，应先对脚手架进行修整和加固，以保证脚手架在拆除过程中不发生危险。
2、 在拆除脚手架时，应先清除脚手板上的垃圾和杂物，清除时严禁高空向下抛掷钢管架料及工具等，1.2米以下的钢管，扣件装入料盒吊运。
3、 拆除脚手架时，在坠落范围内应有明显“禁止入内”字样，作业区域应在地面设警戒线，并有专人监护，以保证拆除脚手架时无其他人员入内。出入口专设监护和设标志。
4、 严格遵循拆除顺序，由上而下，后搭者先拆，先搭者后拆，同一部位拆除顺序是：栏杆→剪刀撑→大横杆→小横杆→立杆→槽钢。
5、 外脚手架的拆除一般严禁在垂直方向上同时作业，因此，要事先做好其他垂直方向工作安排。
6、 拆下的脚手架钢管，扣件及其他材料远至地面后，应及时清理，将合格的需要整修后重复使用的和应报废的分区按规格堆放，对合格件应及时进行保养。
7、 本工程脚手架拆除遇大风大雨大雾、雷天气时应停止作业。
8、 拆除时操作人员要系安全带，穿软底防滑靯，扎裹腿，戴安全帽。
9、 脚手架拆除过程中，不中途换人，如必须换人，应该在安全技术交底中交待清楚。
10、 严禁在工人酒后上架作业。
11、 严禁在外架上集中堆码钢管扣件等材料。
12、 脚手架的防电、避雷措施要采取可靠的安全接地零处理。
九、脚手架质量检查验收
1、 钢管材质要求
脚手架钢管应采用现行国家标准《直缝电焊钢管》（GB/T 13793）或《低压流体输送用焊接钢管》（GB/T 3092）中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T 700）中Q235-A级钢规定。每根钢管的最大质量不应大于25公斤，宜采用￠48*3.5钢管。新旧钢管尺寸，表面质量和外形应分别符合《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2001）规定，应有产品质量合格证，应有质量检验报告《金属拉伸试验方法》（GB/T 228）的有前规定。钢管必须涂有黄黑色，钢上严禁打孔，钢管弯曲变形应符合要求。
2、 扣件材质要求
扣件式钢管脚手架应采用可锻铸铁制作扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB 1581规定），扣件螺栓拧紧扭力矩达65KN•m时不得破坏。
3、 脚手板材料要求
竹脚手板宜采用由毛竹或楠木制作的竹串花板，竹笆板宽25cm*长290cm，腐竹脚手板禁止使用。
4、 安全网、立网、平网材质要求
安全网密度，孔径为4cm*4cm，宽80cm，长600cm。蜜目式立网，密目密度不低于2000目/100cm2，冲击荷载100kg，应有检验合格证，难阻燃，阻燃时间不得大于4S。
5、 脚手架检查验收
脚手架检查与验收应严格按照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2001）、《建筑施工安全检查标准》（JGJ 59-99），表3.04-2悬挑式脚手架检查评分表中所列项目和施工方案要求内容进行检查填写记录单，并由施工单位主要负责人，安全员，监理签字方能交付使用。
十、安全管理与日常维护
安全管理要求
1、 脚手架搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》（GB 536）考核合格的专业架子工，上岗人员应定期体检。
2、 搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。
3、 作业层上的施工荷载符合设计要求，不得超载，悬挂物的清理。
4、 脚手架的安全检查与维护，应按安全技术规范进行。
5、 在外架上进行电焊作业时，必须有防火措施和专人看守。
6、 搭设拆除脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁操作人员入内。
7、 由架子工班（组）管理，采用谁使用、谁维护、谁管理原则，并建立积极的奖惩制度，做到确保施工需要。
十一、应急预案
1、 目的
为了贯彻实施“安全第一，预防为主，综合治理”的安全方针，危险源识别与监控措施，采取相应的预防措施及救援方案，提高整个项目部劳务保温对事故整体应急能力，确保发生意外事故时能有序地应急指挥，有效地保护工人的生命，企业财产安全，保护生态环境，把事故降低到最小程序损失。
2、 应急领导小组
在危险较大的脚手架工程施工前成立了专门的应急领导小组，来确保发生意外时能有序地应急指挥。
应急领导小组组长：aa
副组长：aa
成 员：aa、aa、aa、aa、aa
3、 应急领导小组职责
（1） 领导各单位应急小组培训和演习工作，提高其应变能力。
（2） 当施工现场发生突发事件时，负责救险的人员、器材、车辆、通信联络和组织指挥协调。
（3） 负责配备好各种应急物资和消防器材、救生设备和其他应急设备、
（4） 发生事故时及时赶到现场指挥，控制事故的扩大和连续发生，并迅速向上级机构报告。
（5） 负责应急抢险、疏散、救助及通信联络。
（6） 组织应急检查，保证现场道路畅通，对当地医院取得联系，做救护准备，急救120。
4、 应急反应预案
（1） 事故发生后，作业人员、班组长、现场负责、项目部安全主管领导应逐级上报，并联络报警，组织急救，并拨打120。
（2） 事故报告
事故发生后应逐级上报，一般为现场事故知情人员，作业队班组，安全员，施工单位专职安全员。发生重大事故时，应立即向上级领导汇报，并在24小时内向上级主管部门作出书面报告。
（3） 现场事故应急处理
危险性较大的脚手架工程中可能发生事故主要有：机械伤害、火灾、雷击、触电、高温中暑、高处坠落、落物伤人等事故。
A、 火灾事故应急处理
①　 及时报警，组织补救，当火灾发生时，当事人或周围发现者立即拔119，并说明火灾位置和简要情况，同时报告给值班人员和义务削除队进行补救。
②　 集中力量控制火势，根据工地情况利用周围消防设施对可燃物性质、数量、火势、燃烧速度及范围作出判断，迅速进行灭火。
③　 消灭飞火，组织人力密切监视未燃尽飞火，防止造成新的火源。
④　 疏散物资，安排人力、物力对没被破坏的物品进行疏散，减少损失，防止火势蔓延。
⑤　 注意人身安全，在补救过程中，防止自身及周围人员的重新伤害。
⑥　 积极抢救被困人员，由熟悉情况的人员做向导，积极寻找失落遇难的人员。
⑦　 配合好消除人员，最终将火扑灭。
B、 触电事故应急处理
①　 立即切断电源，用干燥的木棒、竹竿等绝缘工具将电线挑开，放置适当的位置，以防再次触电。
②　 伤员被救后，应迅速观察其呼吸、心跳情况，必要时采用人工呼吸，心脏压术。
③　 局部电击时，应对伤员进行早期清创处理，创面宜暴露，不宜仓扎，由电击而发生内部组织坏死时，必须注射破伤风抗菌素。
C、 高温中毒应急处理
①　 应迅速将中毒人员移至阴凉的地方，鲜开衣服，让其平卧，头部不要垫高。
②　 降温：用凉水或50%酒精擦其全身，直到皮肤发红，血管扩张，以促进散热，降温过程中必须加强护理，密切观察体温，血压和心脏情况，当肛温降到38℃左右时，应停止降温，防止虚脱。
③　 及时补水分和无机盐，能饮水患者鼓励其喝足凉水或其他饮料，不能饮水者，应静脉补液，其中生理盐水占一半。
④　 及时处理呼吸，循环裹竭。
⑤　 转院：医疗条件不完善时，应及时送往就近医院进行抢救。
D、 其他人身伤害事故处理
当发生如高处坠落，被高空坠物击中，中毒室息和机械伤人等人
15

都市**********1-3#楼外墙保温扣件钢管悬挑脚手架安全专项施工方案
身伤害时
①　 向劳务、项目部汇报。
②　 应立即排除其他隐患，防止救援人员遇到伤害
③　 积极进行伤员抢救
④　 劳务负责人做好死亡者的善后工作，对家属进行抚恤。
5、 应急培训和演练
应急反应组织和预案确定后，施工单位应急组长aa组织所有应急进行应急培训，组长按照有关预案进行分项演练，对演练效果进行评价，根据评价结果进行完善。在确定险情和事故处理妥当后，应急反应小组aa应进行现场拍照，绘图，收集证据，保留证物，经业主、监理单位同意后，清理现场恢复生产。
单位领导将应急情况向现场项目部报告组织事故的调查处理，在事故处理后，将所有调查资料分别报送业主、监理单位和有关安全管理部门。
应急通信联络：

年 月 日
