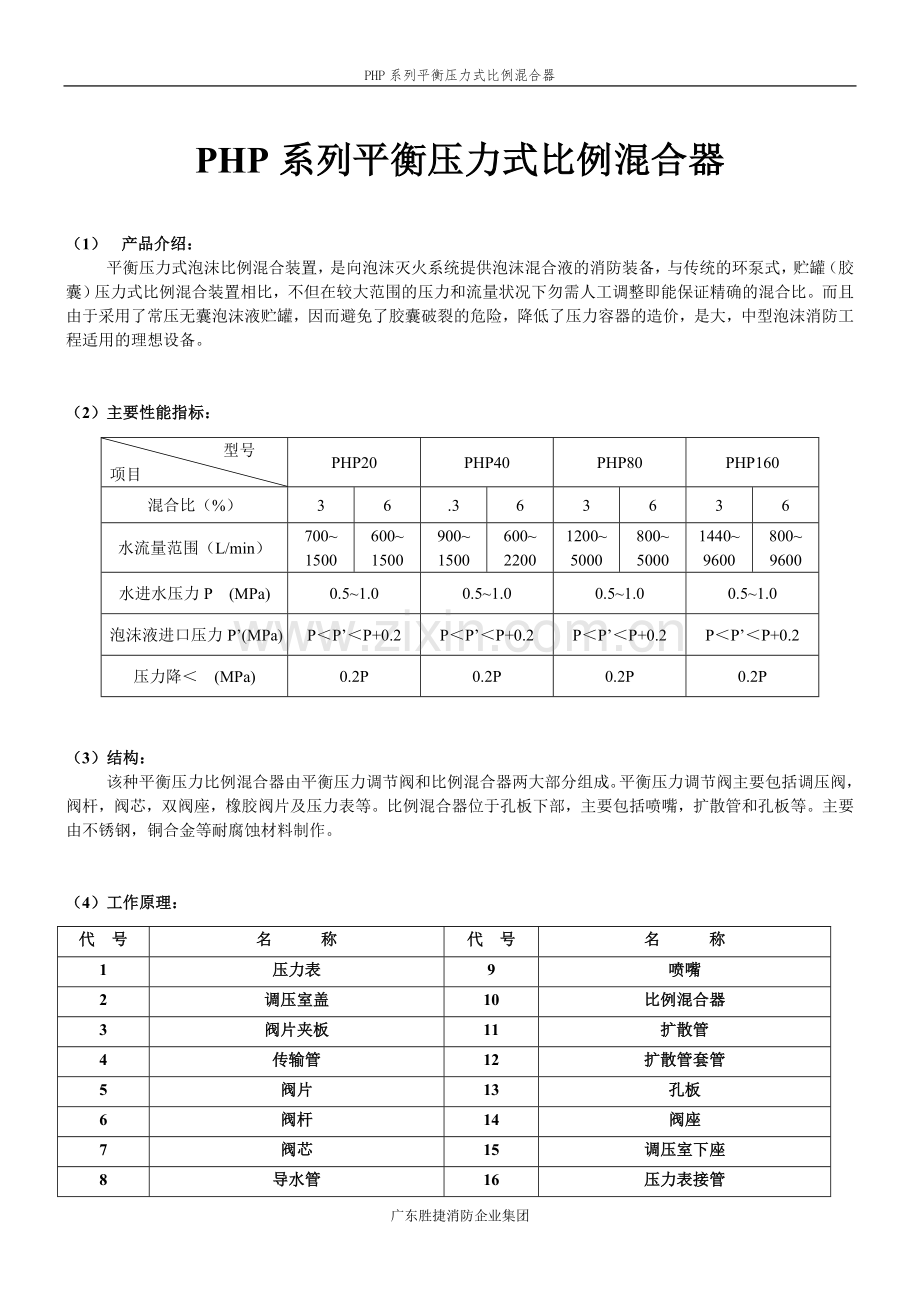

PHP系列平衡压力式比例混合器

PHP系列平衡压力式比例混合器

（1） 产品介绍：
平衡压力式泡沫比例混合装置，是向泡沫灭火系统提供泡沫混合液的消防装备，与传统的环泵式，贮罐（胶囊）压力式比例混合装置相比，不但在较大范围的压力和流量状况下勿需人工调整即能保证精确的混合比。而且由于采用了常压无囊泡沫液贮罐，因而避免了胶囊破裂的危险，降低了压力容器的造价，是大，中型泡沫消防工程适用的理想设备。

（2）主要性能指标：
　　　　　　　型号
项目
PHP20
PHP40
PHP80
PHP160
混合比（%）
3
6
.3
6
3
6
3
6
水流量范围（L/min）
700~
1500
600~
1500
900~
1500
600~
2200
1200~
5000
800~
5000
1440~
9600
800~
9600
水进水压力P (MPa)
0.5~1.0
0.5~1.0
0.5~1.0
0.5~1.0
泡沫液进口压力P’(MPa)
P＜P’＜P+0.2
P＜P’＜P+0.2
P＜P’＜P+0.2
P＜P’＜P+0.2
压力降＜　(MPa)
0.2P
0.2P
0.2P
0.2P

（3）结构：
该种平衡压力比例混合器由平衡压力调节阀和比例混合器两大部分组成。平衡压力调节阀主要包括调压阀，阀杆，阀芯，双阀座，橡胶阀片及压力表等。比例混合器位于孔板下部，主要包括喷嘴，扩散管和孔板等。主要由不锈钢，铜合金等耐腐蚀材料制作。　 　

代　号
名　　　称
代　号
名　　　称
1
压力表
9
喷嘴
2
调压室盖
10
比例混合器
3
阀片夹板
11
扩散管
4
传输管
12
扩散管套管
5
阀片
13
孔板
6
阀杆
14
阀座
7
阀芯
15
调压室下座
8
导水管
16
压力表接管
（4）工作原理：

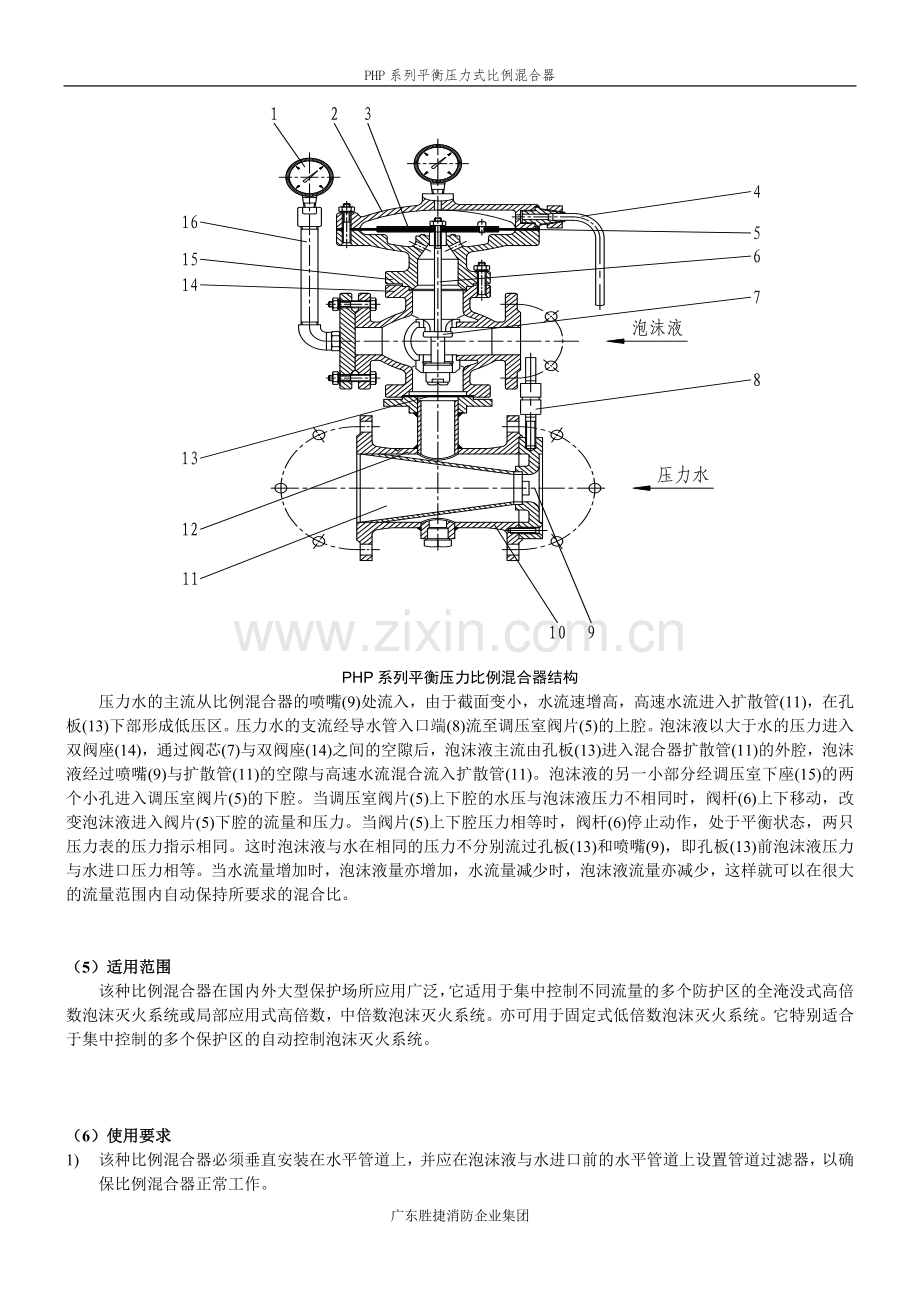

PHP系列平衡压力比例混合器结构
　　压力水的主流从比例混合器的喷嘴(9)处流入，由于截面变小，水流速增高，高速水流进入扩散管(11)，在孔板(13)下部形成低压区。压力水的支流经导水管入口端(8)流至调压室阀片(5)的上腔。泡沫液以大于水的压力进入双阀座(14)，通过阀芯(7)与双阀座(14)之间的空隙后，泡沫液主流由孔板(13)进入混合器扩散管(11)的外腔，泡沫液经过喷嘴(9)与扩散管(11)的空隙与高速水流混合流入扩散管(11)。泡沫液的另一小部分经调压室下座(15)的两个小孔进入调压室阀片(5)的下腔。当调压室阀片(5)上下腔的水压与泡沫液压力不相同时，阀杆(6)上下移动，改变泡沫液进入阀片(5)下腔的流量和压力。当阀片(5)上下腔压力相等时，阀杆(6)停止动作，处于平衡状态，两只压力表的压力指示相同。这时泡沫液与水在相同的压力不分别流过孔板(13)和喷嘴(9)，即孔板(13)前泡沫液压力与水进口压力相等。当水流量增加时，泡沫液量亦增加，水流量减少时，泡沫液流量亦减少，这样就可以在很大的流量范围内自动保持所要求的混合比。

（5）适用范围
该种比例混合器在国内外大型保护场所应用广泛，它适用于集中控制不同流量的多个防护区的全淹没式高倍数泡沫灭火系统或局部应用式高倍数，中倍数泡沫灭火系统。亦可用于固定式低倍数泡沫灭火系统。它特别适合于集中控制的多个保护区的自动控制泡沫灭火系统。

（6）使用要求
1) 该种比例混合器必须垂直安装在水平管道上，并应在泡沫液与水进口前的水平管道上设置管道过滤器，以确保比例混合器正常工作。
2) 泡沫液进口压力只要大于水进口压力，但不超过0.2MPa时，该平衡压力比例混合器上的两只压力表指示的压力相同，此时混合比满足要求（3%或6%）

（7）系统流程
PHP系列平衡压力比例混合器与消防水泵，泡沫液泵，泡沫液储罐，电控阀门，火灾自动控测报警控制系统等用于固定式泡沫灭火系统，其流程见图。

PHP系列平衡压力比例混合器安装与外形简图

（8）外形及安装尺寸：
详见图和表。
项目
　　　参
　　　　数
型号
外型尺寸
联接法兰位置尺寸
B
(mm)
H
(mm)
H1
(mm)
L
(mm)
L1
(mm)
L2
(mm)
D1
(mm)
D2
(mm)
D3
(mm)
n1-d1
n2-d2
PHP20
380
580
200
229
100
100
110
130
160
4-Ø18
4-Ø18
PHP40
380
600
210
229
100
100
110
150
180
4-Ø18
4-Ø18
PHP80
380
660
235
329
100
150
110
200
240
4-Ø18
8-Ø22
PHP160
380
685
260
329
100
200
110
266
295
4-Ø18
8-Ø22

　　　　　　　双阀座连接法兰图示　　　　　　　　　　　　　　比例混合器法图连接图示

产品重量：
型　号
重量：KG
PHP20
≈60
PHP40
≈70
PHP80
≈82
PHP160
≈90
