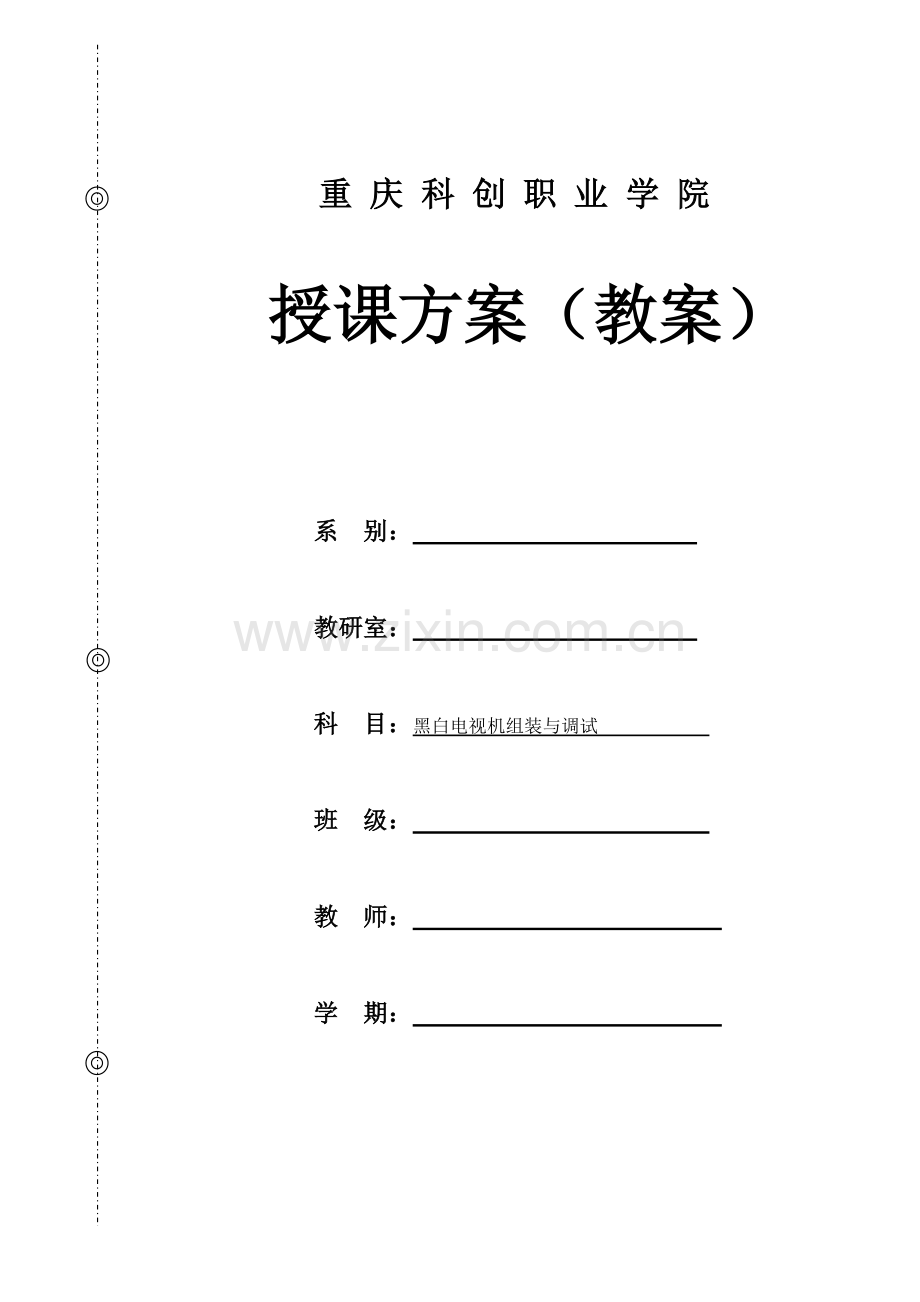

重 庆 科 创 职 业 学 院

授课方案（教案）

系 别：

教研室：

科 目：黑白电视机组装与调试

班 级：

教 师：

学 期：

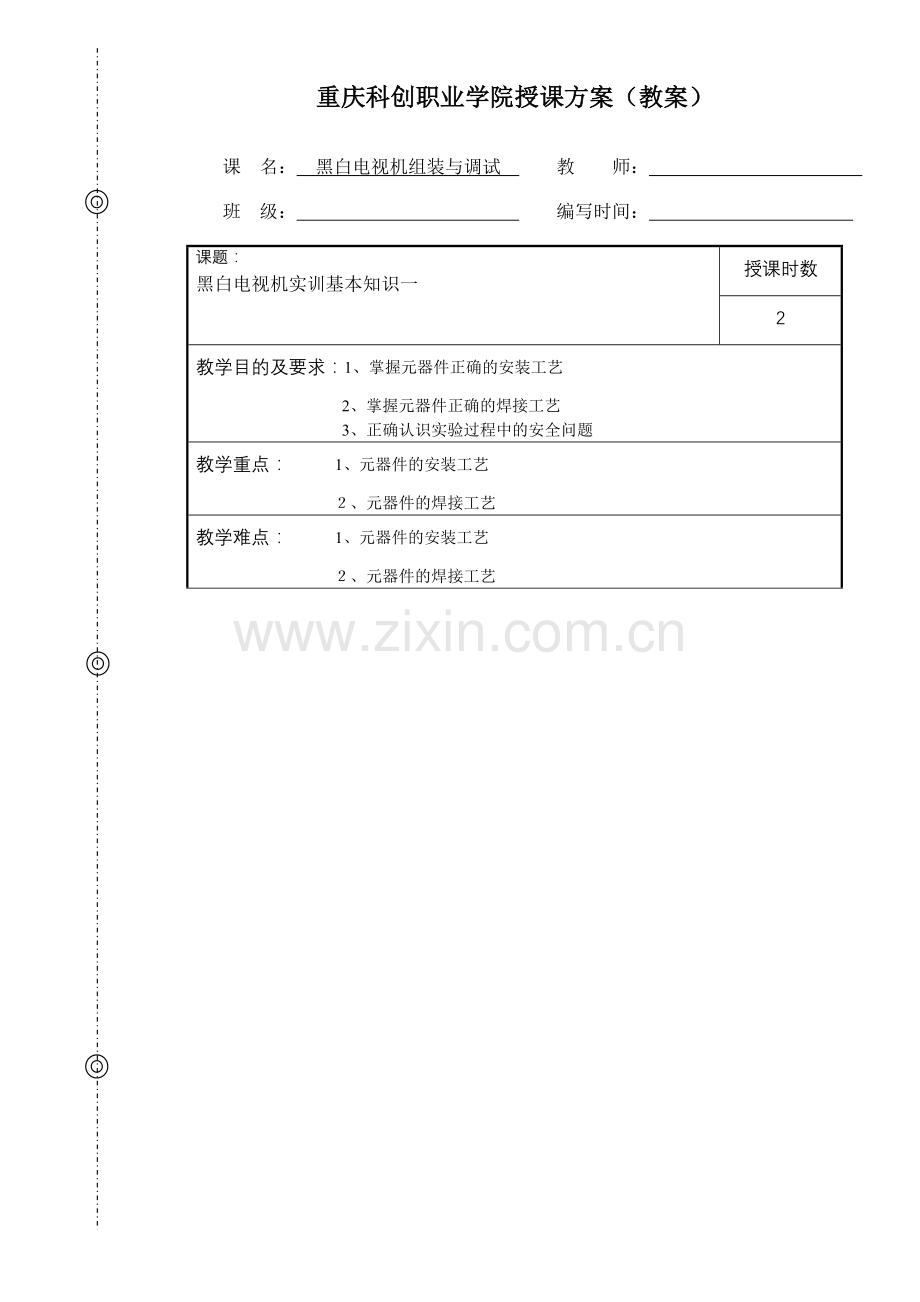

重庆科创职业学院授课方案（教案）

课 名： 黑白电视机组装与调试 教 师：
班 级： 编写时间：

课题：
黑白电视机实训基本知识一
授课时数
2
教学目的及要求：1、掌握元器件正确的安装工艺
2、掌握元器件正确的焊接工艺
3、正确认识实验过程中的安全问题
教学重点： 1、元器件的安装工艺
２、元器件的焊接工艺
教学难点： 1、元器件的安装工艺
２、元器件的焊接工艺
教学步骤及内容 ：
一、人身安全与设备安全注意事项
不论是在实验课中还是将来从事维修工作，我们都是与电接触，注意用电的安全，严防各种用电事故的发生是非常重要的。
1、要尽可能避免带电操作
在实际安装和维修过程中我们都应该做到先接线，后通电；先断电，后拆线的原则。如果电路中有冒烟、焦臭、跳火、炸响等现象时应立刻断开电源，找出问题，排除故障，方可通电。
2、注意工作台的绝缘
尽可能的使工作平台与地之间隔离，防止在操作过程中出现触电事故。在工作平台上和地板上可以采用绝缘橡胶板铺盖。
3、注意电烙铁是否漏电
电烙铁是安装和维修的必要工具，应经常检查是否漏电，电源引线是否破皮或烫坏，若有隐患应立即排除，保证其完好。（烙铁是我们使用最多的工具之一，并且与市电相连，其安全是很重要的）
4、注意仪器的安全操作规程
使用前应先检查是否漏电，使用时应注意造作程序。开启仪器时应注意到：手合电源，眼观全局，确定安全后再进行测试。避免接线过多，小的失误，危及人身，损伤仪器。仪器使用完后应保持清洁，归还原位轻拿轻放，妥善保管。
5、注意高压电击
电视机的高压一般在12KV—35KV（黑白电视只有十几KV，彩电可达二十几KV到三十几KV）。在操作时应注意手及其它部位不能接触高压器件，
旁批栏：

防止触电。虽然高压对生命不会造成危险，但也会有强烈的触电感觉，造成自身条件反应损坏其部件。
二、安装前的准备工作
1、清理全机元器件（各部分分别清理）
对照电路原理图中的编号，按电阻、电容、电感、晶体管、集成电路、变压器等分类列表，清理全机元件。由于我们采用的是分步安装、检测，因此可以将各部分的元件分开，用塑料袋妥善保管，以便选用。
2、分类制作元件列表
在元件列表中应该标明元件的型号、参数。注意比较电容的材料和容量，电阻的阻值和功率。
3、焊脚上锡
将实习部分的元件逐个取出，用砂纸或小刀把引脚上的氧化层和污垢去掉，再用电烙铁上锡，使其涂上一层薄薄的焊锡。对铁质引脚的元件不能用小刀刮，只能用细砂纸轻轻去擦。铁质上不易上锡。
4、检查元件的质量
用万用表检查处理过的元件（电阻、电容、电感、二极管等），找出不合格的元件做好记录并及时到老师处更换。三极管可用晶体管图示仪检测或用万用表测，判断其好坏。元件质量检测是保证实习顺利的关键环节之一，许多检测数据都是我们今后维修的重要参考资料，对此不可轻视。
总之，对元件的处理采用的原则是：一刮、二镀、三测、四上元件板、五焊接。
三、焊接元件注意事项
前面的准备工作完成后就可以进行分部分实习。各部分元件上机顺序及有关注意事项在这里统一说明，以后不在重复。
1、仔细核对元件编号和型号，切不可将位置装错，型号搞混。
2、安装元件应按先小后大，先低后高的顺序。先焊电阻、二极管、小电容，再焊三极管、大电容，最后装大功率管、变压器等。
3、元件造型时，注意对称美观，切忌弯折元件根部，型号标志一律朝上或向着便于观察的一方以便识别、检查。
4、元件在印刷板上要尽可能排列整齐，高矮协调。为了保证卧式安装的电阻离印刷板的位置基本保持一致，电阻应离开印刷板2—3mm。
5、为保证焊接可靠且不损坏印刷板，要特别注意电烙铁的温度和掌握焊接时间。
6、焊点要求圆滑、光亮，无焊料堆积，无漏焊，无毛刺。对密集焊点要特别注意，防止焊锡粘连造成短路。

旁批栏：

重庆科创职业学院授课方案（教案）
课 名： 黑白电视机组装与调试 教 师：
班 级： 编写时间：
课题：
黑白电视机实训基本知识二
授课时数
2
教学目的及要求：1、了解黑白电视机系统框图
2、正确认识电路原理图与印制电路板图
3、掌握基本仪器仪表的正确使用方法
教学重点： 1、黑白电视机系统框图
２、基本仪器仪表的正确使用方法
教学难点： 1、黑白电视机系统框图
２、基本仪器仪表的正确使用方法
教学步骤及内容 ：
一、 黑白电视机系统框图

二、 万用表的使用
1、测量电阻：先将表棒搭在一起短路，使指针向右偏转转，随即调整“Ω”调零旋钮，使指针恰好指到0。然后将两根表棒分别接触被测电阻（或电路）两端，读出指针在欧姆刻度线（第一条线）上的读数，再乘以该档标的数字，就是所测电阻的阻值。例如用R*100挡测量电阻，指针指在80，则所测得的电阻值为80*100=8K。由于“Ω”刻度线左部读数较密，难于看准，所以测量时应选择适当的欧姆档。使指针在刻度线的中部或右部，这样读数比较清楚准确。每次换档，都应重新将两根表棒短接，重新调整指针到零位，才能测准。

旁批栏：

2、测量直流电压：首先估计一下被测电压的大小，然后将转换开关拨至适当的V量程，将正表棒接被测电压“+”端，负表棒接被测量电压“-”端。然后根据该挡量程数字与标直流符号“DC-”刻度线（第二条线）上的指针所指数字，来读出被测电压的大小。如用V300伏档测量，可以直接读0-300的指示数值。如用V30伏档测量，只须将刻度线上300这个数字去掉一个“0”，看成是30，再依次把200、100等数字看成是20、10既可直接读出指针指示数值。例如用V6伏档测量直流电压，指针指在15，则所测得电压为1.5伏。
3、测量直流电流：先估计一下被测电流的大小，然后将转换开关拨至合适的mA量程，再把万用表串接在电路中，如图所示。同时观察标有直流符号“DC”的刻度线，如电流量程选在3mA档，这时，应把表面刻度线上300的数字，去掉两个“0”，看成3，又依次把200、100看成是2、1，这样就可以读出被测电流数值。例如用直流3mA档测量直流电流，指针在100，则电流为1mA。
4、测量交流电压：测交流电压的方法与测量直流电压相似，所不同的是因交流电没有正、负之分，所以测量交流时，表棒也就不需分正、负。读数方法与上述的测量直流电压的读法一样，只是数字应看标有交流符号“AC”的刻度线上的指针位置。
5、万用表的注意事项
万用表是比较精密的仪器，如果使用不当，不仅造成测量不准确且极易损坏。但是，只要我们掌握万用表的使用方法和注意事项，谨慎从事，那么万用表就能经久耐用。使用万用表是应注意如下事项：
（1）、测量电流与电压不能旋错档位。如果误将电阻档或电流档去测电压，就极易烧坏电表。万用表不用时，最好将档位旋至交流电压最高档，避免因使用不当而损坏。
（2）、测量直流电压和直流电流时，注意“+”“-”极性，不要接错。如发现指针开反转，既应立即调换表棒，以免损坏指针及表头。
（3）、无测电压或电流的大小，应先用最高档，而后再选用合适的档位来测试，以免表针偏转过度而损坏表头。所选用的档位愈靠近被测值，测量的数值就愈准确。
（4）、电阻不要用手触及元件的裸体的两端（或两支表棒的金属部分），以免人体电阻与被测电阻并联，使测量结果不准确。测量电阻时，如将两支表棒短接，调“零欧姆”旋钮至最大，指针仍然达不到0点，这种现象通常是由于表内电池电压不足造成的，应换上新电池方能准确测量。
（5）、不用时不要旋在电阻档，因为内有电池，如不小心易使两根表棒相碰短路，不仅耗费电池，严重时甚至会损坏表头。
旁批栏：

重庆科创职业学院授课方案（教案）

课 名： 黑白电视机组装与调试 教 师：
班 级： 编写时间：

课题：
电源电路相关实验一
授课时数
2
教学目的及要求：1、掌握电源电路电路图
2、分析电路工作过程
3、重要元件的检测
教学重点： 1、电源电路电路图
2、电路工作过程
3、重要元件的检测
教学难点： 1、电源电路电路图
2、电路工作过程
3、重要元件的检测
教学步骤及内容 ：
一、 电源电路的作用
提供整机内各单元电路正常工作所需要的各种直流电压。
二、 电源电路电路图

三、 电源电路工作过程
略
四、 元件的检测
1、电源变压器
（1）、外观检查：看线包有无破损、划伤、霉点，焊片有无松动，紧固夹板和螺丝是否拧紧等。
（2）、检查变压比：先用万用表R×1档测个绕组直流电阻。一般31～44cm的集成电路黑白电视机电源变压器的初级直流电阻应在40～70Ω之间，次级直流电阻为：0.5+0.5Ω。
旁批栏：

用交流调压器将市交流电调到准确的220V，接到初级上。检测次级交流电压应为17～20V，一般空载电压比标称值高5%为正常。若市交流电低于220V，又无交流调压器，可按实测值推算变压比，只要接近规定值即可使用。
（3）、检查功率及连续工作时间：初级接通交流220V后，变压器应无跳火及“嗡嗡”声，测初级空载电流应小于40mA，通电15～30分钟后允许有一定温升，但不应烫手，更不能有烧焦的清漆味，否则说明内部有短路故障。
在变压器的次级接上10Ω的假负载后，通电实验约2小时，变压器可以有较大温升，但受勉强可以摸，说明该变压器的输出功率足够，在电视机中可持续工作较长时间。对于变压器输出功率的估测，经验公式是输出电压的平方出一假负载的阻值，若次级输出交流电压为18V，则输出功率大约为182÷10=32.4(W)。若假负载的阻值降到8Ω仍能较长时间的工作，表明其输出功率可达到40.5W左右。
（4）、检查绝缘性能：用万用表的R×10K档检查初次级绕组间，绕组与经典屏蔽间，绕组与铁芯间有无短路，正常时表针应不动。
2、晶体管的作用及质量要求
总体原则：对各主要晶体管的选择，实际选择的管子的主要参数一般要比理论估计值要大得多。
作用及名称
编号及型号要求
参数要求
代用晶体管型号
电源整流管
D10～D13
2CZ32B1
VR>100V,IF>1.5A,IR ≤5μA
1N4007/4004/4001
复合放大管
BG8
3DG1008
PCM≥700mW，β>100，VCEO>25V.
9013
电源调整管
BG7
3DD03A
PCM>20W, β>100,Vceo>25V
3DD15D
比较放大管
BG9
3DG945
Vceo>25V, β>150～200,
9014
Vce<0.8V
稳压管
D14
2CW15
VZ=6.2～7.5V
C7V5
IZM=33mA

旁批栏：

重庆科创职业学院授课方案（教案）

课 名： 黑白电视机组装与调试 教 师：
班 级： 编写时间：

课题：
电源电路相关实验二
授课时数
2
教学目的及要求：1、电源电路的安装
2、电源电路的调试方法
教学重点： 1、元件的识别与检测
２、元件的安装
3、电源电路的调试方法
教学难点： 1、元件的识别与检测
２、元件的安装
3、电源电路的调试方法
教学步骤及内容 ：
一、元件的识别与检测
1、电源电路图所列元件参数选择合适的元器件。
2、用万用表检测元器件的好坏。
二、元件的安装
按照元件安装工艺的要求正确安装元器件。
三、 元器件的焊接
严格按照焊接工艺的要求焊接元器件。
四、 电源电路的调试方法
1、断开BX2保险管（取出2A保险管）、检查元件，确保无明显的人为故障产生。
2、装上自制的电视机电源线，接通实验平台的交流18V电源（一般在15~18V）
3、选择万用表50mA挡串入两保险管座内，红表笔接高电位端，黑表笔接低电位端，读出电源消耗的电流值（10~40mA）。若大于50mA则可能电源部分有故障，应排除。
4、如果电流工作正常则断开电源装上保险管再通电，用直流50V挡测量：
1）、桥式整流输出端应有20~25V，即 C75（+）=20V。注意表笔千万不能短路。
2）、复合调整管BG8：基极电压13.8V
3）、电源调整管BG7：基极电压13V
4）、比较管BG9：发射极电压7.6V
5）、C80(+)=12V
6）、调W10使输出电压为12.5V
旁批栏：

五、 注意事项
注意人身和设备安全，严防触电等事故的发生。
备注：学生自行安装、调试，辅导教师在旁边巡视、辅导，防止事故发生。
旁批栏：

重庆科创职业学院授课方案（教案）

课 名： 黑白电视机组装与调试 教 师：
班 级： 编写时间：

课题：
电源电路相关实验三
授课时数
2
1、 教学目的及要求：1、掌握电源电路维修方法
2、正确测量电源电路相关参数
2、 教学重点： 1、电源电路维修方法
2、电源电路相关参数测量
3、 教学难点： 1、电源电路维修方法
2、电源电路相关参数测量
教学步骤及内容 ：
一、电源电路维修方法
1、维修稳压电源时常用的几种检测方法
1) 在路电阻检测法
这是在不接通电路板电源、不拆卸任何元器件，直接在印制线路板上进行电阻值的测量，从而对某个元件或某一部分电路是否有故障进行初步判断的一种检测方法。
由于某个元件，或某一部分电路中若出现短路或者开路、击穿、变值等故障时，它的直流电阻值必然要发生变化，所以，我们可以通过检测去发现这种变化，从而对故障性质作出估计。这种检测方法的最大优点是：简便易行，尤其是对于引脚多、拆卸很不方便的集成电路的检测，这种检测方法更是方便有利。掌握这种检测方法的关键在于记忆许多检测点正常状态下的电阻值，为比较提供依据，便于发现问题。
由于电路中有许多晶体管元件，它们的PN结有单向导电特性，而万用表的表笔在进行电阻测量时分带有(+)或(-)的电压，因而两支笔在检测时的搭接方向就显得很重要，为此有必要规定电阻检测时的方向：
(1) 正向电阻 是指红表笔（表内电池负极）接地，黑表笔（表内电池的正极）接检测点时时的阻值。
(2) 反向电阻 是指黑表笔接地，红表笔接检测点时的阻值，表笔电池极性正好与上面相反。
2) 关键点电压检测法
在检测电路时，测量关键点的直流电压，从而判断某一部分电路是否确有故障及故障性质，这是最常用、最有效的办法。
旁批栏：

应该注意的是怎样找到各部分电路的“关键检测点”，记住这些检测点的正常检测值，并学会运用比较、分析、逻辑及推理的方法进行故障判断，这样就可以通过一点的检测推动全局，提高故障判断的效率。
3) 关键点电流检测法
通过测量电流判断电路故障，这是我们常用的检修方法之一。此方法的关键是怎样在电路板上找到关键性的测量点，经稳拿用表很方便的串接进线路；或测量某一电流通路中已知电阻两端的压降，推算电流量，从而尽量避免撬断印制板铜箔电路。
电源电路中的交、直流保险管座就是很重要而非常方便的交、直流电流测量点，尤其是接在整流电路出口处的直流保险管。在电原理图中可以看到，这是全机直流电流的总通道，随着各部分电路的安装完成，其电流符合量逐步加重。如果我们注意在每装调完成一部分电路后就记录该点电流的变化量，这样不仅可以核实原理图中提供的参考数据，而且为今后使用部分电路开路法积累了实测数据。
电流测量“开口”：关于各支路电流的测量，有许多电视机的印刷板上留有专供测量的“开口”，正常工作时用焊锡接通。我们要善于找到这些“开口”，并知道流经每一个口子的电流量及电流的正常范围，这样关键点电流检测法在维修中发挥作用。
2. 维修稳压电源时常用的操作方法——单手操作法
维修电视机时我们要求使用单手操作法，尤其是在维修彩色电视机时，我们更要强调使用单手操作法。所谓单手操作法是强调仅用一只手执表笔对电路进行各项检测的操作方法；另一支表笔则要求通过鳄鱼夹牢固的夹在地线或其他检测参考点上。
3、电源电路维修简图

旁批栏：

旁批栏：

重庆科创职业学院授课方案（教案）

课 名： 黑白电视机组装与调试 教 师：
班 级： 编写时间：

课题：
行扫描电路相关实验一
授课时数
2
教学目的及要求：1、掌握行扫描电路局部电路图
2、分析电路工作过程
3、行扫描电路的直流通路及布线情况
教学重点： 1、行扫描电路局部电路图
2、电路工作过程
3、行扫描电路的直流通路及布线情况
教学难点： 1、行扫描电路局部电路图
2、电路工作过程
3、行扫描电路的直流通路及布线情况
教学步骤及内容 ：
一、行扫描电路局部电路图

旁批栏：

二、行扫描电路主要作用（功能）
1、供给行偏转线圈以线形良好、幅度足够的锯齿波电流，使显像管的电子束在水平方向周期地做匀速扫描。
2、给显像管提供行消隐信号，以消除行回扫线的影响。
3、通过行输出变压器，产生高、中压，供给显像管正常的支流供电电压，使显像管出现光栅，为显示图像提供条件。
三、行扫描电路工作过程
行扫描电路由自动频率控制（AFC）、行振荡、行激励、行输出和高、中压电路等几部分组成。其中：
行振荡级电路：主要用来产生行输出级需要的行矩形脉冲电压。
行激励级电路：用于将行矩形脉冲放大。
AFC电路：是使行扫描的周期和频率能与电视台发射的行同步信号同步的电路。
行输出电路：主要为行偏转线圈提供线形良好的行频锯齿波电流，并在行逆程（回扫）期间为行输出变压器提供很高的脉冲电压。
四、行扫描电路的直流通路及布线情况
1、行振荡级电路
电源滤波电路：C56
电极负载支路：R50
极上偏置支路：R49
极下偏置支路：R48、R46、R44、D3
与激励级耦合方式：通过隔离电阻R51直接耦合
2、行激励级电路
集电极负载支路：R54。
基极偏执电路：无。
与输出级电路的耦合方式：变压器耦合。
3、行输出级电路
滤波电路：L8、C62组成电源退耦滤波电路。
自举升压电路：C63、D4、C64
行偏转支路：L11、R70、C61、L5。

旁批栏：

重庆科创职业学院授课方案（教案）

课 名： 黑白电视机组装与调试 教 师：
班 级： 编写时间：

课题：
行扫描电路相关实验二
授课时数
2
教学目的及要求：1、行扫描电路的安装
2、行扫描电路的调试方法
教学重点： 1、元件的识别与检测
２、元件的安装
3、行扫描电路的调试方法
教学难点： 1、元件的识别与检测
２、元件的安装
3、行扫描电路的调试方法
教学步骤及内容 ：
一、元件的识别与检测
1、按照行扫描电路图所列元件参数选择合适的元器件。
2、用万用表检测元器件的好坏。
二、元件的安装
按照元件安装工艺的要求正确安装元器件。
三、 元件的焊接
严格按照焊接工艺的要求焊接元器件。
四、 行扫描电路的调试方法
1.测振荡管be结偏置电压进行判断
方法：用万用表直流2.5v挡红表笔接BG4的b极,黑表笔接BG4的e极,若万用表的值<0.3v(即浅正偏)或负值(即指针反偏)则已起振.BG4的Ube为（-0.1v ~- 0.2v）
2、测基极电压在行振荡好的情况下用万用表检查行激励级的基极平均直流电压，若是为反偏或者微正偏说明输入基本正常. 测量方法与上相同.
3、行输出管的检修
检测集电极对地电阻（正向电阻为10K，反向电阻大于100）在接通集电极电线路中的开口前，先检查集电极回路对地是否有短路现象。
（1）、极平均直流电压为-0.2~-0.4V
（2）、若基极上有行频脉冲信号，则用”db”电压检测法可测到1.4~1.8V的电压值.
（3）、检测行输出级电流(400mA)
（4）、检测行输出管集电极电压(24~27)
4.行偏转电路的检测
测集电极供电开口处的电流消耗，一般为600mA左右。最高不超过750mA。
旁批栏：

5.中压电路的检测
中压电路主要是指向视放输出级和显像管加速极供电的线路，一般供电电压为90～120V。我们这里测量的时候，只要大于50V就可以了。
6.高压电路的检测
检测整流后的直流高压：
检测直流高压的理想工具是Q2—V静电高压表，或配有高压测量表笔的改进型500型万用表，他们可以准确地测得高压值。但一般不具备这个条件，在黑白电视机维修中常用的方法是拉弧估测。
a) 先将高压帽或高压引线用绝缘的东西架空，使其不要靠近印刷版和其他元件，也不要接触工作台和其他工具。
b) 选择万用表的5000V直流档。
c) 通电后，把黑表笔接电路板上的地，红表笔慢慢靠近（但不要接触）高压帽中的弹簧夹，待电火花跳起后逐渐远离至电弧熄灭。一般10kV的电压可拉出10mm左右的电弧，以电弧的长度来估算输出电压的高低，电弧长说明输出的电压高，若电弧太短，说明输出的电压高度不够。
需要说明的是：用拉弧的方法检测行输出级的高压很方便，但是应注意拉弧的时间不可太长，避免因负荷加重而损坏其他期间。在彩色电视机中最好不要使用此方法
五、注意事项
注意人身和设备安全，严防触电等事故的发生。
备注：学生自行安装、调试，辅导教师在旁边巡视、辅导，防止事故发生。
旁批栏：

重庆科创职业学院授课方案（教案）
课 名： 黑白电视机组装与调试 教 师：
班 级： 编写时间：

课题：
行扫描电路相关实验三
授课时数
2
教学目的及要求：1、掌握行扫描电路维修方法
2、正确测量行扫描电路相关参数
教学重点： 1、行扫描电路维修方法
2、测量行扫描电路相关参数
教学难点： 1、行扫描电路维修方法
2、测量行扫描电路相关参数
教学步骤及内容 ：
一、行振荡的检测
（一）用直流电压法判断行振荡是否起振
1.测振荡管be结偏置电压进行判断
方法：用万用表直流2.5v挡红表笔接BG4的b极,黑表笔接BG4的e极,若万用表的值<0.3v(即浅正偏)或负值(即指针反偏)则已起振.BG4的Ube为（-0.1v ~- 0.2v）
2.测集电极负电阻上的平均电压进行判断
一般情况下VC4的电压约比电源输出电压低 (1.5v~2.5v)则已起振,
(二)用强迫停振的方法是否起振
方法：先用万用表挡位打到直流10v挡,红表笔接BG4的b极，黑表笔接地，然后用镊子或其他短路线人为短接L7的任意两组线圈，观察指针的变化，若有较大的变化，则表明已起振，若没有变化则表明没有起振。
（三）听行频叫声判断是否起振
方法:人为的将行振荡线圈磁芯旋出,降低振荡频率,这时我们可以听到行激励变压器发出轻微的尖叫声表明已起振,有的叫声不明显,可以一个隔直电容将行脉冲由集电极引出,送入一个音频放大器.注意:
（四）影响行振荡频率的因素
BG4、L7、C55、C53、R52、R49、R48
(五)行停振故障的检修
1. L7是最容易出现故障的,如果行振荡管基极电电路出现问题,也可引起停振.
2.若是经检查行振荡线圈和基极电路均正常而还不能起振,则要考虑C55,C53,行振荡线圈内部或有局部短路，行振荡管内部是否断线或击穿。
二、行激励级的检测
（一）初测基极电压在行振荡好的情况下用万用表检查行激励级的基极平均直流电压，若是为反偏或者微正偏说明输入基本正常. 测量方法与上相同.

旁批栏：

（二）测激励管平均电流值
方法1 间接测量:先测量R54两端的电压.降推算流过激励管的电流,一般为30----50mA. 例:R54两端的电压为1v,根据欧姆定律可推算出该电路的电流为37mA,减去行振荡器的平均电流(一般为4mA),即可得到激励极的平均电流值33mA.
方法2 直接测量:将BG5的c极或e极断开万用表串联在BG5的c极或e极上测其电流.
（三）、行激励级的故障检修
1、行激励管发烫
是由于电流过大过高，有可能是由激励变压器的内部或是局部短路而引起这时去测平均电流会超过正常值。如果是行振荡器输入的脉冲波形不合要求此时行振荡管集电极负载电阻上的电压会有明显的偏差。
2、行激励管损坏
若是在集电极上测不到电压，表明无激励脉冲信号输出，可能是晶体管内部损坏，用在路电阻检测法检查三极管的两个结，就会发现问题。
3、限流电阻冒烟或烧坏
在有限流电阻的电路中，行激励级的故障常可以通过限流电阻反映出来。如行激励管穿透电流太大或是c—e击穿，均会使限流电阻烧焦或冒烟。甚至行振荡器的故障也可通过限流电阻反映出来。因为行振荡器停振，使行振荡管进入饱和导通状态使行激励管的基极电偏位一直较高，集电极电流一直很大。这样振荡管和激励管的总电流 太大超过正常值而将限流电阻烧坏。
4、行激励变压器开路
可以通过在路电阻检测法迅速发现。
三、行输出管的检修
（一）基极回路的检测
1、行频脉冲是否加到了基极
（1）、极平均直流电压为-0.2~-0.4V
（2）、若基极上有行频脉冲信号，则用”db”电压检测法可测到1.4~1.8V的电压值.
2 .激励功率的估计(90mA)
方法: 先退下基极上的焊线将万用表串联进去,黑表笔接基极，红表笔接退下的线， 要保证接触良好才能开机。此时的电流 正常为90mA说明基本达到要求。
（二）集电极回路的检测
1、检测集电极对地电阻（正向电阻为10K，反向电阻大于100）在接通集电极电线路中的开口前，先检查集电极回路对地是否有短路现象。
方法：用R100档进行在路电阻的检测，其正向电阻为10K，反向电阻大于100。这一检测在电视机中有重要意义，因为行输出级容易发生短路性故障，如行输出管击穿、阻尼二极管、逆程电容、S形校正电容、滤波电容等。一发生这些故障，很快烧坏保险管，甚至危险及电源调整管。这时可用电烙铁焊开供电开口，进行在路电阻检测。
2、检测行输出级电流(400mA)
3、检测行输出管集电极电压(24~27)
四、行偏转电路的检测
1、将行偏转线圈接入电路这时S校正电容和行线性调节电路都同时接入电路,整个行输出级已进入工作状态.可焊开集电极供电线路中的开口再次

旁批栏：

测量整个行输出级的电流 消耗,一般为600mA最高不超过750mA。若此值太高要重新调节前级。这时自举电压保持为25~27V不变。
2、如果接入偏转线圈后发现电流太大或烧坏保险管，则可能是偏转线圈短路或是S校正电容严重漏电
五、测量行扫描电路相关参数

旁批栏：

重庆科创职业学院授课方案（教案）

课 名： 黑白电视机组装与调试 教 师：
班 级： 编写时间：

课题：
场扫描电路相关实验一
授课时数
2
教学目的及要求：1、掌握场扫描电路局部电路图
2、分析电路工作过程
3、掌握μPC1031集成块相关知识
教学重点： 1、场扫描电路局部电路图
2、电路工作过程
3、μPC1031集成块相关知识
教学难点： 1、场扫描电路局部电路图
2、电路工作过程
3、μPC1031集成块相关知识
教学步骤及内容 ：
一、场扫描电路的作用
1、给场偏转线圈提供线性良好、幅度足够且能被同步信号同步的场频（50HZ）锯齿波电流，以使显象管电子束能在垂直方向上形成匀速扫描，配合水平扫描在显象管荧光屏上形成光栅。
2、对辅助消隐电路提供场消隐脉冲，以在场消隐期间有效地消除荧光屏上的回扫亮线。
二、场扫描电路的基本组成框图

三、场扫描电路的基本工作原理
场扫描电路通常是由场振荡电路、锯齿波形成电路、场激励和场输出级组成，另外还采取了多种线性补偿措施。
场振荡器产生频率为50HZ的矩形脉冲电压，通过锯齿波电压形成电路形成场锯齿波电压。这一锯齿波电压经场激励级电压放大后，送入场输出
旁批栏：

级进行功率放大，同时进行线性补偿后获得线性良好、幅度足够的场锯齿波电流，供给场偏转线圈以产生线性场扫描磁场。
应当注意，在有场同步脉冲输入时，场振荡器受其控制而同步工作，当无场同步脉冲输入时，场振荡器将以本身的固有频率而工作，以使荧光屏上形成光栅。
五、 UPC1031H2集成块各引脚功能（单列10脚）
1、场扫描输出
2、电源电压Ec
3、接自举升压电容
4、场振荡信号输出锯齿波电压形成
5、场同步信号输入
6、同步调整接定时电容
7、锯齿波信号输入耦合电容
8、接地
9、接负反馈电容负反馈信号输入
10、消隐脉冲箝位电路

旁批栏：

重庆科创职业学院授课方案（教案）

课 名： 黑白电视机组装与调试 教 师：
班 级： 编写时间：

课题：
场扫描电路相关实验二
授课时数
2
教学目的及要求：1、场扫描电路的安装
2、场扫描电路的调试方法
教学重点： 1、元件的识别与检测
２、元件的安装
3、场扫描电路的调试方法
教学难点： 1、元件的识别与检测
２、元件的安装
3、场扫描电路的调试方法
教学步骤及内容 ：
一、元件的识别与检测
1、按照场扫描电路图所列元件参数选择合适的元器件。
2、用万用表检测元器件的好坏。
二、元件的安装
按照元件安装工艺的要求正确安装元器件。
三、元件的焊接
严格按照焊接工艺的要求焊接元器件。
四、场扫描电路的调试方法
1、通电前的检测
检查安装过程中有未发现的元件损坏和短路故障，可以由在路电阻的异常而被发现。同时可以积累实测数据，供维修时参考。
2、通电检测
⑴、直流电流检测
一种方法是断开通往UPG1031②脚的跨接线（印刷板上的F11），将万用表拨到500A档，串接在场扫描集成
