HUARUIELECTRIC 电压监测管理系统技术方案

供电局供电电压监测管理系统

技 术 方 案

南京华瑞杰自动化设备有限公司

二OO九年四月

南京华瑞杰自动化设备有限公司 25 电话：[phone] 传真：[phone]

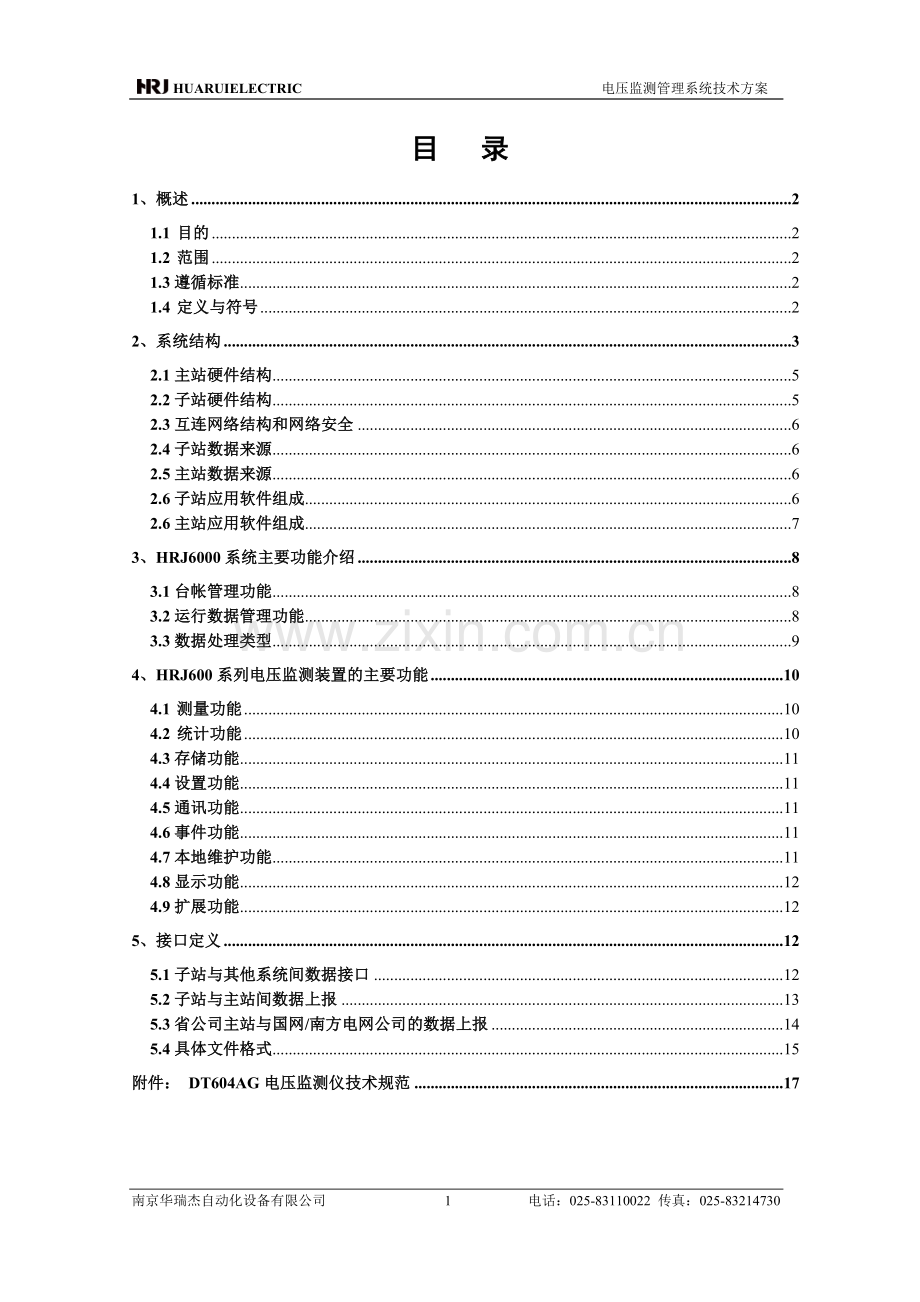

目 录
1、概述 2
1.1 目的 2
1.2 范围 2
1.3遵循标准 2
1.4 定义与符号 2
2、系统结构 3
2.1主站硬件结构 5
2.2子站硬件结构 5
2.3互连网络结构和网络安全 6
2.4子站数据来源 6
2.5主站数据来源 6
2.6子站应用软件组成 6
2.6主站应用软件组成 7
3、HRJ6000系统主要功能介绍 8
3.1台帐管理功能 8
3.2运行数据管理功能 8
3.3数据处理类型 9
4、HRJ600系列电压监测装置的主要功能 10
4.1 测量功能 10
4.2 统计功能 10
4.3存储功能 11
4.4设置功能 11
4.5通讯功能 11
4.6事件功能 11
4.7本地维护功能 11
4.8显示功能 12
4.9扩展功能 12
5、接口定义 12
5.1子站与其他系统间数据接口 12
5.2子站与主站间数据上报 13
5.3省公司主站与国网/南方电网公司的数据上报 14
5.4具体文件格式 15
附件： DT604AG电压监测仪技术规范 17

1、概述
1.1 目的
本技术方案针就 ***** 供电局供电电压监测管理系统的建设进行说明，为省公司、各地区分公司、各县公司系统建设的指南。
1.2 范围
本技术方案规定了供电电压监测管理系统及电压监测装置的定义、规范了系统结构、功能要求、技术性能、通信规约等。
本规范适用于供电电压监测管理系统中的数据信息传输和数据管理。
1.3遵循标准
本技术方案遵循以下技术性标准和规范。
l GB/ T2887 电子计算机场地通用规范
l GB 12325 电能质量，供电电压允许偏差
l DL476 电力系统实时数据通信应用层协议
l DL500 电压监测仪订货技术条件
l DL/T630 交流采样远动终端技术条件
l DL/T721 配电网自动化系统远方终端
l 电力系统电压和无功电力管理条例
l 农村电网电压质量和无功电力管理办法
1.4 定义与符号
（1）供电电压检测管理系统：基于现代通信等技术，对广泛分布的电压监测点进行监测、分析和管理的系统。
（2）主站：用于接收、管理、存储、分析、告警、下达和上报电压监测数据的计算机系统。若全省统一建设，则主站安装在省公司，在地区部署子站；若地区统一建设，则主站安装在地区，各县局部署子站。（以下以省公司部署主站、地区部署子站为例进行介绍）
（3）子站：用于接收、管理、存储、分析和上报电压监测数据的计算机系统。若全省统一建设，则在各地、市供电公司部署子站；若地区统一建设，各县局部署子站；若县局独立建设，则只部署子站就可以了。（以下以省公司部署主站、地区部署子站为例进行介绍；若县局独立建设，则参照子站功能）
（4）电压监测装置：具有对电力系统正常运行状态缓慢变化所引起的电压偏差进行连续监测和统计功能的电子式仪器或仪表等装置。包括电压监测仪、配变综合测控仪等满足电压监测管理功能和性能指标的终端设备，要求满足DL500电压监测仪订货技术条件。
（5）数据接口：主站与上一级电网公司之间、主站与子站之间、子站与其它电力自动化系统之间传输数据的接口规定。
2、系统结构
如图1所示，主站系统部署在省公司电压职能管理部门，子站部署在各地（市、区）供电公司电压职能管理部门，电压监测装置或其他覆盖电压监测功能的智能装置部署在变电站、用户侧。

图1供电电压监测系统组网结构
2.1主站硬件结构
主站系统硬件结构由数据存储、应用服务器、Web服务器、网关服务器和网络设备等组成。
（1）数据存储：数据库服务器、光纤交换机、存储管理器、存储硬盘等均采用冗余配置。数据库服务器采用双机并行运行，推荐使用IBM、HP等小型机；数据存储采用光纤存储网络，光纤交换机、存储管理器均采用双配置；光纤阵列硬盘采用RAID5模式；数据备份采用光纤网络直接挂接磁带库方式实现。
（2）应用服务器：主要实现各地区上报数据的集中处理、统计，并满足Web发布相关的应用请求。该设备推荐使用高性能的PC级服务器或小型机。
（3）Web服务器：实现全省电压数据的应用发布、电压考核等功能。各地区、省公司用户均可根据自身权限实现相关操作和应用。该设备推荐使用高性能的PC级服务器或小型机。
（4）网关服务器：主要实现各地区系统上报数据的接收和处理。该设备推荐使用高性能的PC级服务器或小型机。
2.2子站硬件结构
主站系统硬件结构由数据存储、前置采集服务器、Web服务器、网关服务器和网络设备等组成。
（1）数据存储：数据存储采用单机RAID5模式，推荐使用IBM、HP等小型机；数据备份在主站统一考虑。
（2）前置采集服务器：通过网络、专线、无线GPRS等通信方式实现各电压监测装置数据的完整采集；同时实现SCADA、配变监测、负控等系统的接口，分别获取母线、公变、专变等监测点的电压数据。对所有电压数据进行处理存储和综合合格率统计。该设备推荐使用高性能的PC级服务器或小型机。
（3）Web服务器：实现全地区电压数据的应用发布、电压考核等功能。各供电营业所、各县局、地区用户均可根据自身权限实现相关操作和应用。该设备推荐使用高性能的PC级服务器或小型机。
（4）网关服务器：主要实现主站系统的数据上报。该设备推荐使用高性能的PC级服务器或小型机。
2.3互连网络结构和网络安全
由于涉及无线通信，整套系统考虑部署在安全Ⅲ区，不考虑二次防护功能；省、地互连通过信息网实现。
2.4子站数据来源
对各地区子站系统，其数据来源如下：
（1）专用电压监测装置：符合DL500电压监测仪订货技术条件的专用电压监测装置，通过有线或无线通信方式实现数据上传。上传数据包括电压实时数据、日统计数据、月统计数据等。
（2）SCADA系统：对母线电压，支持从SCADA系统直接获取。获取数据为5分钟间隔的遥测采样数据，通过子站系统实现日、月统计，然后与专用监测装置数据一样参与系统应用。
（3）配变监测或负控系统：对公变或专变电压，支持从配变监测或负控系统直接获取。获取数据支持15分钟间隔的电压实时数据、日统计数据、月统计数据。获取数据与专用监测装置数据一样参与系统应用。
2.5主站数据来源
主站系统数据全部为各地区子站系统上报数据，包括各监测点的日统计数据、月统计数据、各地区的综合合格率数据等。
2.6子站应用软件组成
子站系统应用软件由地区电压监测平台、前置采集子系统、数据获取子系统、数据统计子系统、报表管理子系统、Web发布子系统、数据上报子系统等组成。系统的管理、维护和应用全部采用B/S模式。
（1）地区电压监测平台：为按地区集中建设模式，支持从“地区—县局—供电营业所—监测点”模式进行地区电压监测点部署模型的管理，支持监测点实时数据（5分钟间隔）、日/月/季/年统计数据、综合合格率数据的存储，支持按县局、按供电营业所的电压管理和考核。
（2）前置采集子系统：通过有线或无线通信方式实现专用电压监测装置实时数据、统计数据的完整采集和处理，同时实现装置的远程设置和维护。
（3）数据获取子系统：实现SCADA、配变监测、负控等系统的接口，获取相关实时数据和统计数据。
（4）数据统计子系统：根据采集和获取的数据，进行监测点的季度、年度统计及ABCD各类、各供电营业所、各县局、地区综合电压合格率统计。
（5）报表管理子系统：实现各供电营业所、各县局、地区的电压实时数据、统计数据及综合报表。
（6）Web发布子系统：按供电营业所、按县局、按地区实现监测点的管理和维护，实现地区所有数据和报表的发布，实现电压数据的分析和异常数据监测等功能。同时支持人工抄录数据的录入功能。
（7）数据上报子系统：实现地区数据的省公司主站系统自动定时上报。
2.6主站应用软件组成
主站系统应用软件由省公司电压监测平台、数据获取子系统、数据统计子系统、报表管理子系统、Web发布子系统、数据上报子系统等组成。系统的管理、维护和应用全部采用B/S模式。
（1）省公司电压监测平台：为按全省集中建设模式，支持从“省公司--地区—监测点”模式进行全省电压监测点部署模型的管理，支持监测点日/月/季/年统计数据、综合合格率数据的存储，支持按地区的电压管理和考核。
（2）数据获取子系统：接收各地区的上报数据。
（3）数据统计子系统：根据获取数据进行ABCD各类、各地区、全省综合电压合格率统计。
（4）报表管理子系统：实现各地区、全省的电压统计数据及综合报表。
（5）Web发布子系统：按省公司、按地区实现监测点的管理和维护，实现全省所有数据和报表的发布，实现电压合格率数据的分析和异常数据监测等功能。
（6）数据上报子系统：实现全省数据向国网公司电压系统的自动定时上报。
3、HRJ6000系统主要功能介绍
3.1台帐管理功能
（1）单位管理：省、地、县级用户（单位），其中县级按部门（一般为供电营业所）管理；可设置每个单位ABCD类、以及综合合格率的合格率指标。
（2）监测点管理：监测点台帐数据包括监测点名称，安装地点，电压登记，监测点类型，电压监测装置类型，装置生产厂家，监测装置型号，通信方式，电压上限下限值，监测装置投运，效验日期等数据。能方便查询各单位已经录入监测点总数及分类总数、参与统计监测点总数及分类总数、上报监测点总数及分类总数；能方便查询符合上述条件（录入、统计、上报）的监测点清单，同时对统计、上报标志位进行设置管理。
（3）监测点管理根据权限下放到具体的电压管理单位。
3.2运行数据管理功能
电压监测管理系统运行数据管理包括电压数据的采集、存贮、查询、报表、上报等功能。
（1）电压监测数据的采集功能
l 根据电压监测装置的类型采用不同的通信方式进行数据采集，如网络、专线、无线等；具备自动定时远程抄收及操作员即时远程抄收监测点数据的功能；
l 具备使用手持抄表机进行现场电压数据采集，然后接上位机导入系统的基本抄收方式；
l 可通过电SCADA、负控、配变监测等系统的数据接口接收电压监测数据。
（2）电压监测数据的存贮功能
电压监测点的运行数据均保存在数据库中，采用一定程度的冗余配置，确保数据存储的完整、可靠和安全。
（3）电压监测数据的查询报表分析功能
l 数据查询功能强大、简洁和直观，能按监测点基础数据和运行数据的各项参数进行查询；
l 能按要求对日、月度、季度、年度、累计数据等进行综合统计、查询和应用；
l 根据报表格式要求，形成电压合格率报表，并具有数据导出功能；
l 具备对电压合格率进行月度指标分析和指标考核的功能，并对年度指标进行分解管理；
l 提供各监测点关联同比分析、时间段分析、超标分析等功能，为电网运行方式、电网改造提供科学依据，以切实提高电压合格率。
（4）电压合格率报表上报功能
能自动分类统计电压合格率形成汇总报表，上报上一级电压管理主站系统。
3.3数据处理类型
对监测点、不同等级的部门综合数据，子站和主站处理功能如下表。
对象
子站系统
主站系统
监测点
实时数据、日月季年统计数据
日月季年统计数据
供电营业所
综合合格率、ABCD类合格率

县局
综合合格率、ABCD类合格率

地区
综合合格率、ABCD类合格率
综合合格率、ABCD类合格率
省公司

综合合格率、ABCD类合格率
（1）对监测点实时数据，一般采用5分钟间隔存储，支持15分钟、60分钟等间隔。
（2）对监测点统计数据，具体数据类型如下：
l 监测点合格率统计数据：合格率、超上限率、超下限率、总运行时间、超上限时间、超下限时间等；
l 监测点极值数据：最大值、最大值发生时间、最小值、最小值发生时间、平均值等；
（3）对综合合格率，包括ABCD各类的应测点数、实测点数、各类实测合格率、综合合格率等。
（4）对ABCD分类合格率，包括应测点数、实测点数、合格率等。
4、HRJ600系列电压监测装置的主要功能
主要功能如下，装置技术文件请参见附件《DT604AG电压监测仪技术规范》。
4.1 测量功能
a) 测量1~3路电压信号；
b) 测量电压可选择100V、220V、380V；
c) 每秒采样计算一个电压有效值。
4.2 统计功能
a) 日电压平均值；
b) 日最大/小值及出现时刻；
c) 日统计时间；
d) 日合格时间；
e) 日超上/下限时间；
f) 日电压合格率；
g) 日超上/下限率；
h) 月电压平均值；
i) 月最大/小值及出现时刻；
j) 月统计时间；
k) 月合格时间；
l) 月超上/下限时间；
m) 月电压合格率；
n) 月超上/下限率；
4.3存储功能
a) 93天的瞬时电压值，存储间隔可从5分钟至1个小时中选择；
b) 100天的日统计数据；
c) 2年的月统计数据；
4.4设置功能
a) 电压的上下限值；
b) 电压等级；
c) 终端时间；
d) 月结算日；
e) GPRS通讯参数：主站IP、端口、APN、心跳间隔；
f) 终端区县码；
g) 终端通讯地址；
4.5通讯功能
a) 支持GPRS无线通讯方式或RS232串口方式，可选配一种进行通讯；
b) 响应主站读取数据，并支持所有设置参数的召唤与设置；
c) 支持终端程序的远程升级。
d) 可提供RS232转以太网模块，实现网络通讯方式。
4.6事件功能
a) 终端停电事件；
b) 终端来电事件；
c) 终端通讯登陆事件；
d) 主站设置参数事件；
以上事件均支持主站召唤。
4.7本地维护功能
a) 本地可通过按键进行数据浏览、参数查询和设置；
b) 本地也可以通过红外掌机完成维护功能。
4.8显示功能
u 轮显功能：
n 当前实时数据；
n 时间；
n 终端地址；
n 版本信息。
u 通过按键可进行菜单式显示，内容包括：
n 当前日统计数据；
n 当前月统计数据；
n 上日日统计数据；
n 上月月统计数据；
n 上上日日统计数据；
n 上上月月统计数据；
n 终端事件记录信息；
n 终端运行参数；
n 终端通讯参数及状态。
4.9扩展功能
a) SMS（短信）方式参数设置；
b) 支持外接天线；
c) 时钟检定输出；
d) 越限告警输出检定。
5、接口定义
5.1子站与其他系统间数据接口
子站与其他系统（包括SCADA、负控、配变监测等）采用统一的数据接口以获取监测点供电电压监测数据，具体采用XML格式或E格式。包括如下数据内容：

字段名
类型
说明
Id
varchar
监测点ID（具有唯一性）
Name
Varchar
监测点名称
Data_date
Date
数据日期
Total_minutes
Number
日监测总时间（分钟）
Over_minutes
Number
越上限时间（分钟）
Low_minutes
Number
越下限时间（分钟）
Max_voltage
Number
最大电压
Max_voltage_time
Date(8)
最大电压发生时间
Min_voltage
Number
最小电压
Min_voltage_time
Date(8)
最小电压发生时间
Average_ voltage
Number
平均电压
Data1
Number
96/288点电压曲线
……

Data96
Number
96/288点电压曲线
……

Data288
Number
96/288点电压曲线
5.2子站与主站间数据上报
主站与子站通过局域网络，建立统一的数据传输格式（XML格式或E格式），完成电压监测数据统计、分析、上报工作。上报数据包括监测点统计数据、综合合格率数据等，具体内容如下：
（1）监测点统计数据
字段名
类型
说明
SubStationName
varchar
子站名称（具有唯一性）
Id
varchar
监测点ID（子站下具有唯一性）
Name
Varchar
监测点名称
Type
Varchar
监测点类别
Data_date
Varchar
数据日期，YYMMDD,月DD为00
Total_minutes
Number
日监测总时间（分钟）
Over_minutes
Number
越上限时间（分钟）
Low_minutes
Number
越下限时间（分钟）
Percentage
Number(6,3)
合格率（%）
Over_ Percentage
Number(6,3)
越上限率（%）
Low_ Percentage
Number(6,3)
越下限率（%）
Max_voltage
Number
最大电压
Max_voltage_time
Date(8)
最大电压发生时间
Min_voltage
Number
最小电压
Min_voltage_time
Date(8)
最小电压发生时间
Average_ voltage
Number
平均电压
（2）综合合格率
字段名
类型
说明
Id
varchar
子站名称（具有唯一性）
Data_ date
Varchar
数据日期，YYMMDD,月DD为00
A_ total_ date
Number
A类应测监测点总数
A_ valid_ count
Number
A类实测监点总数
A_ test_ percentage
Number(6,3)
A类实测率
A_ normal_ percentage
Number(6,3)
A类电压合格率
B_ total_ date
Number
B类应测监测点总数
B_ valid_ count
Number
B类实测监测点总数
B_ test_ percentage
Number(6,3)
B类实测监
B_ normal_ percentage
Number(6,3)
B类电压合格率
C_ total_ date
Number
C类应测监点总数
C_ valid_ count
Number
C类实测监点总数
C_ test_ percentage
Number(6,3)
C类实测率
C_ normal_ percentage
Number(6,3)
C类电压合格率
D_ total_ date
Number
D应测监点总数
D_ valid_ count
Number
D实测监点总数
D_ test_ percentage
Number(6,3)
D类实测率
D_ normal_ percentage
Number(6,3)
D类电压合格率
Sum_percentage
Number(6,3)
综合电压合格率
5.3省公司主站与国网/南方电网公司的数据上报
主站与国网之间直接通过网络连接，按XML格式或E格式进行电压监测数据的上报。上报数据为全省综合合格率，具体内容如下：

字段名
类型
说明
Id
varchar
主站名称（具有唯一性）
Data_ date
Varchar
数据日期，YYMMDD,月DD为00
A_ total_ date
Number
A类应测监测点总数
A_ valid_ count
Number
A类实测监点总数
A_ test_ percentage
Number(6,3)
A类实测率
A_ normal_ percentage
Number(6,3)
A类电压合格率
B_ total_ date
Number
B类应测监测点总数
B_ valid_ count
Number
B类实测监测点总数
B_ test_ percentage
Number(6,3)
B类实测监
B_ normal_ percentage
Number(6,3)
B类电压合格率
C_ total_ date
Number
C类应测监点总数
C_ valid_ count
Number
C类实测监点总数
C_ test_ percentage
Number(6,3)
C类实测率
C_ normal_ percentage
Number(6,3)
C类电压合格率
D_ total_ date
Number
D应测监点总数
D_ valid_ count
Number
D实测监点总数
D_ test_ percentage
Number(6,3)
D类实测率
D_ normal_ percentage
Number(6,3)
D类电压合格率
Sum_percentage
Number(6,3)
综合电压合格率
5.4具体文件格式
以省公司向国网上报数据为例，其具体的XML文件格式如下：
<?xml Version=”1.0” encoding=”gb2312”?>
<电压合格率报表>
<上报单位>XX电力公司</上报单位>
<上报日期>YYY-MM</上报日期>
<A类电压合格率>
<应测监测点总数>XXXXX</应测监测点总数>
<实测监测点总数>XXXXX</实测监测点总数>
<实测率>XX.XXX%</实测率>
<电压合格率>XX.XXX%</电压合格率>
</A类电压合格率>
<B类电压合格率>
<应测监测点总数>XXXXX</应测监测点总数>
<实测监测点总数>XXXXX</实测监测点总数>
<实测率>XX.XXX%</实测率>
<电压合格率>XX.XXX%</电压合格率>
</B类电压合格率>
<C类电压合格率>
<应测监测点总数>XXXXX</应测监测点总数>
<实测监测点总数>XXXXX</实测监测点总数>
<实测率>XX.XXX%</实测率>
<电压合格率>XX.XXX%</电压合格率>
</C类电压合格率>
<D类电压合格率>
<应测监测点总数>XXXXX</应测监测点总数>
<实测监测点总数>XXXXX</实测监测点总数>
<实测率>XX.XXX%</实测率>
<电压合格率>XX.XXX%</电压合格率>
</D类电压合格率>
<综合电压合格率>
<电压合格率>XX.XXX%</电压合格率>
</综合电压合格率>
</电压合格率报表>
附件：
DT604AG电压监测仪技术规范
1、概述
我方提供的电压监测仪为成熟量产产品，已经在浙江、江苏、辽宁等地投入运行。适用于各等级变电站、水电站、发电厂、大用户、低压配电等场合电压数据采集、统计、存储及远传等，它是为电网网络化监控运行设计的独立的自动监测装置。装置采用模块化设计、嵌入式实时多任务操作系统，支持多任务并发运行。
2、设备制造与通信符合技术标准
l DL500-92 电压监测仪订货技术条件；
l GB/T 13729-92远动终端通用技术条件；
l GB/T 15153.1-98 远动设备及系统第2部分：工作条件第1篇：电源和电磁兼容性（IDT IEC870-2-1:1995）；
l GB/T 15153.2 远动设备及系统第2部分：工作条件第2篇：环境条件（气候、机械和其他非电影响因素）（IDT IEC870-2-2:1996）；
l GB/T12325-2003 电能质量 供电电压允许偏差；
l 《数字蜂窝移动通信系统设备总技术规范》（YD/T 1028－1999 800 MHz CDMA）；
l 《数字蜂窝移动通信网设备总测试规范》（YD/T 1050-2000 800MHz CDMA ）；
l 《数字蜂窝移动通信网通用分组无线业务（GPRS）设备技术规范》（YD/T 1214－2002 900/1800 MHz TDMA） ；
l 《数字蜂窝移动通信网通用分组无线业务（GPRS）设备测试方法》（YD T 1215-2006 900/1800 MHz TDMA）；

3、设备功能
3.1测量功能：
a) 测量1~3路电压信号；
b) 测量电压可选择100V、220V、380V；
c) 每秒采样计算一个电压有效值。
3.2 统计功能：
a) 日电压平均值；
b) 日最大/小值及出现时刻；
c) 日统计时间；
d) 日合格时间；
e) 日超上/下限时间；
f) 日电压合格率；
g) 日超上/下限率；
h) 月电压平均值；
i) 月最大/小值及出现时刻；
j) 月统计时间；
k) 月合格时间；
l) 月超上/下限时间；
m) 月电压合格率；
n) 月超上/下限率；
3.3 存储功能：
1) 93天的瞬时电压值，存储间隔可从5分钟至1个小时中选择；
2) 100天的日统计数据；
3) 2年的月统计数据；
3.4 设置功能：
1) 电压的上下限值；
2) 电压等级；
3) 终端时间；
4) 月结算日；
5) GPRS通讯参数：主站IP、端口、APN、心跳间隔；
6) 终端区县码；
7) 终端通讯地址；
3.5 通讯功能：
1) 支持GPRS无线通讯方式或RS232串口方式，可选配一种进行通讯；
2) 响应主站读取数据，并支持所有设置参数的召唤与设置；
3) 支持终端程序的远程升级。
4) 可提供RS232转以太网模块，实现网络通讯方式。
3.6 事件功能：
1) 终端停电事件；
2) 终端来电事件；
3) 终端通讯登陆事件；
4) 主站设置参数事件；
以上事件均支持主站召唤。
3.7 本地维护功能：
1) 本地可通过按键进行数据浏览、参数查询和设置；
2) 本地也可以通过红外掌机完成维护功能。
3.8 显示功能：
u 轮显功能：
n 当前实时数据；
n 时间；
n 终端地址；
n 版本信息。
u 通过按键可进行菜单式显示，内容包括：
n 当前日统计数据；
n 当前月统计数据；
n 上日日统计数据；
n 上月月统计数据；
n 上上日日统计数据；
n 上上月月统计数据；
n 终端事件记录信息；
n 终端运行参数；
n 终端通讯参数及状态。
3.9 扩展功能
1) SMS（短信）方式参数设置；
2) 支持外接天线；
3) 时钟检定输出；
4) 越限告警输出检定。
4、技术指标
1、 使用条件：
a) 正常使用条件：
n 环境温度：-5～50℃;
n 相对湿度：40℃时 20%～90%;
n 大气压力：79.5～106.0kPa(海拔 2000m及以下)。
b) 极限条件：　
n 环境温度：-20～70℃；　
n 相对湿度：50℃时 90%；　
c) 运输、贮存条件：　
n 环境温度：-40～70℃；　
n 相对湿度：50℃时 90%。　
d) 周围环境要求：　
n 不允许有较强的振动与冲击；　
n 电磁场强度不允许超过发电厂、变电所范围内可能遇到的总强度；　
n 不允许有腐蚀金属和破坏绝缘的气体及导电介质存在，不得含有爆炸危险的介质，不允许有严重的霉菌存在。　
2、 工作电源：
a) 终端工作电源方式（只能选择其一）
n 监测信号作为供电电源
n 监测信号与供电电压分离 独立提供供电电源
b) 工作电源要求
n 工作电源额定电压(Ug) :100V/220V/380V ；
n 工作电压允许偏差 :Ug±30%；
n 工作电源频率 :50Hz±5% ；
n 工作电源波形 :电压正弦波形总畸变率≤10% 。
c) 整机功耗：小于3W。
3、 监测终端时钟：
a) 精度误差每天小于±１秒 、每年小于±5分钟；
b) 备用时钟电池，掉电后可保持50000小时以上。
4、 测量精度：
a) 在正常使用条件下，保证监测终端在被监测额定电压 Un±20%范围内，其综合测量误差 rc<±0.5%。
b) 在正常使用条件下，整定电压值的上限值和下限值基本误差均为 rz<±0.5%。　
c) 在正常使用条件下，监测仪的灵敏度 K<0.5%。
d) 启动统计功能的电压范围：被监测额定电压 Un±25%；
5、 监测回路：
a) 正常使用条件下，监视功耗<0.6VA；
6、 存储容量32M，掉电后数据可保持10年。
7、 监测终端具备自测试、自诊断功能。一旦失去工作电源，上电后自恢复时间小于2秒。
8、 外壳及防护性能：
a) 机箱外壳具备耐腐蚀、抗老化能力；
b) 采用非金属外壳，符合GB/T 5169.11的阻燃要求；
c) 外壳整体以及电缆进线孔的防护性能符合GB/T 4208－1993规定的IP51级要求；
9、 接线端子：
a) 终端所有对外的信号/电源连接线均经过出线端子，强电端子和弱电端子分开布置，具备有效的绝缘隔离；
b) 端子排的阻燃性能应符合GB/T 5169.11的阻燃要求。
10、 绝缘性能：
绝缘电阻：50 MΩ；
绝缘强度：耐受50Hz工频2000V电压1分钟，泄漏电流小于4mA；
冲击耐压：6000V正负级各5次，无破坏性放电现象。
11、 电磁兼容性：
EMC试验符合GBT17626的规定：
a) 静电放电抗扰度 4级；
b) 快速瞬变脉冲群抗扰度4级；
c) 工频磁场抗扰度 4级；
d) 浪涌抗扰度3级；
e) 阻尼振荡抗扰度4级
f) 电压跌落、短期中断满足IEC61000-4-11；
g) 电压渐变抗扰度满足GB/T 17626.11。
12、 平均无故障工作时间（MTBF）50,000小时。
5、终端典型配置及数量
l 主板 1块
l GPRS模块 1块
l 液晶 1块
l 红外口 l个
6、终端物理结构及面板定义
1、外形尺寸 218*155*45
按键区
SIM卡槽
复位孔
液晶显示
工
作
电
源
采样一输入
采样二输入
采样三输入
DB9口
运行指示灯
天线接口
红外口

2、安装尺寸：

三个固定孔位置如上图，安装时可采用M4×15螺丝固定。
同样，仪表可采用壁挂式安装，仪表顶部有一个悬挂孔，可挂于直径小于4mm的悬空柱上。
3、终端外形图片

工
作
电
源
采样一输入
采样二输入
采样三输入

4、端子示意图
电源端子接线示意如下图：
(1)：终端面膜标明为“1路”，用户终端工作电源与采样输入电源无特殊要求接入如下图：

DB9口

工采
作样
电一
源

(2)：终端面膜标明为“1路”，用户终端工作电源与采样输入电源要求分开接入！如下图：

采样一
工
作
电
源
DB9口

(3)：终端面膜标明为“2路或3路”接线如下图：
DB9口
采样三
采样二
采样一
工
作
电
源

(4)：接入电压电压面膜标签，无特殊说明情况下，终端工作电源与采样电压相同。安装时请严格按照电源接线面膜指示接入正确终端工作和采样电源。
