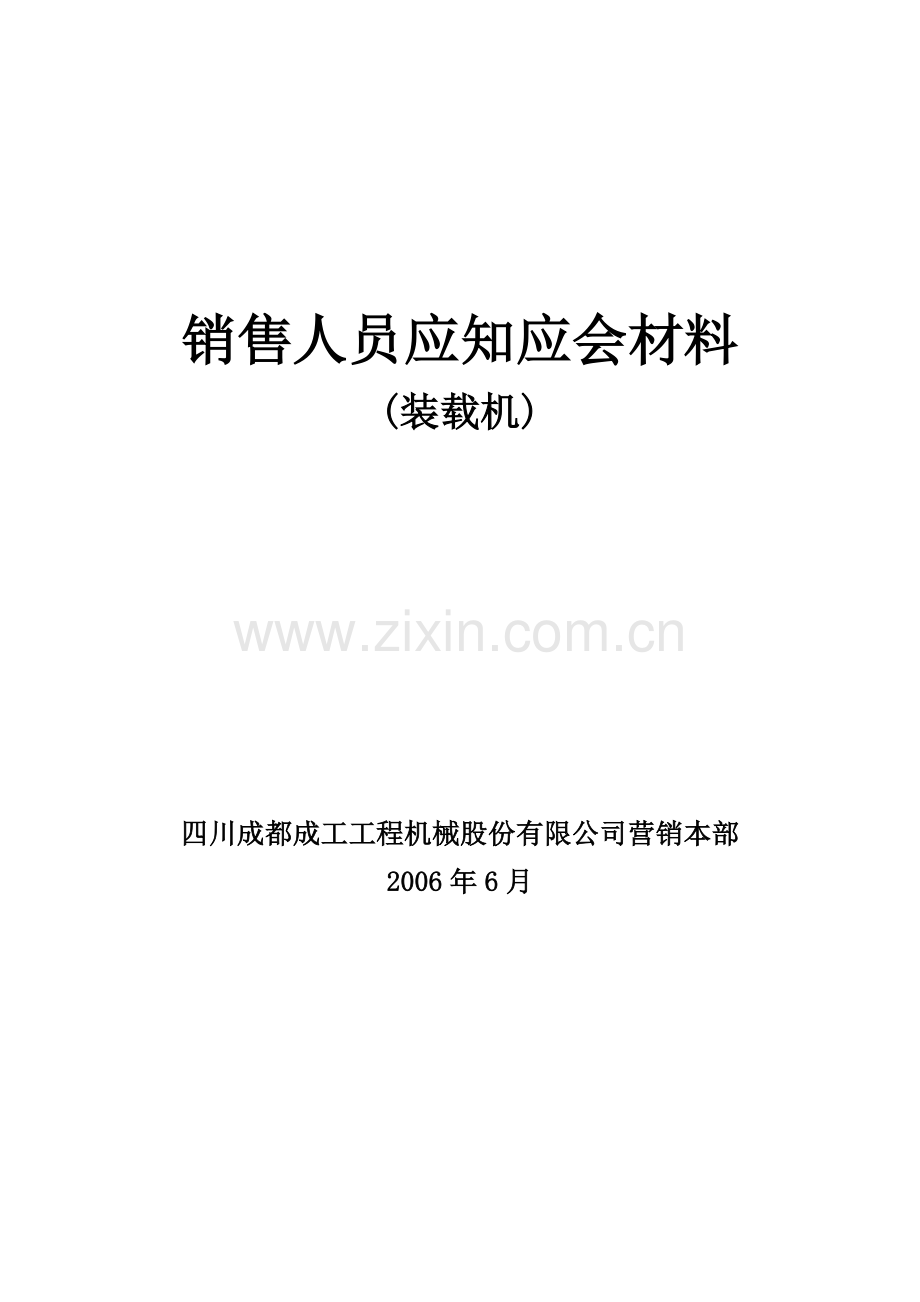

销售人员应知应会材料
(装载机)

四川成都成工工程机械股份有限公司营销本部
2006年6月

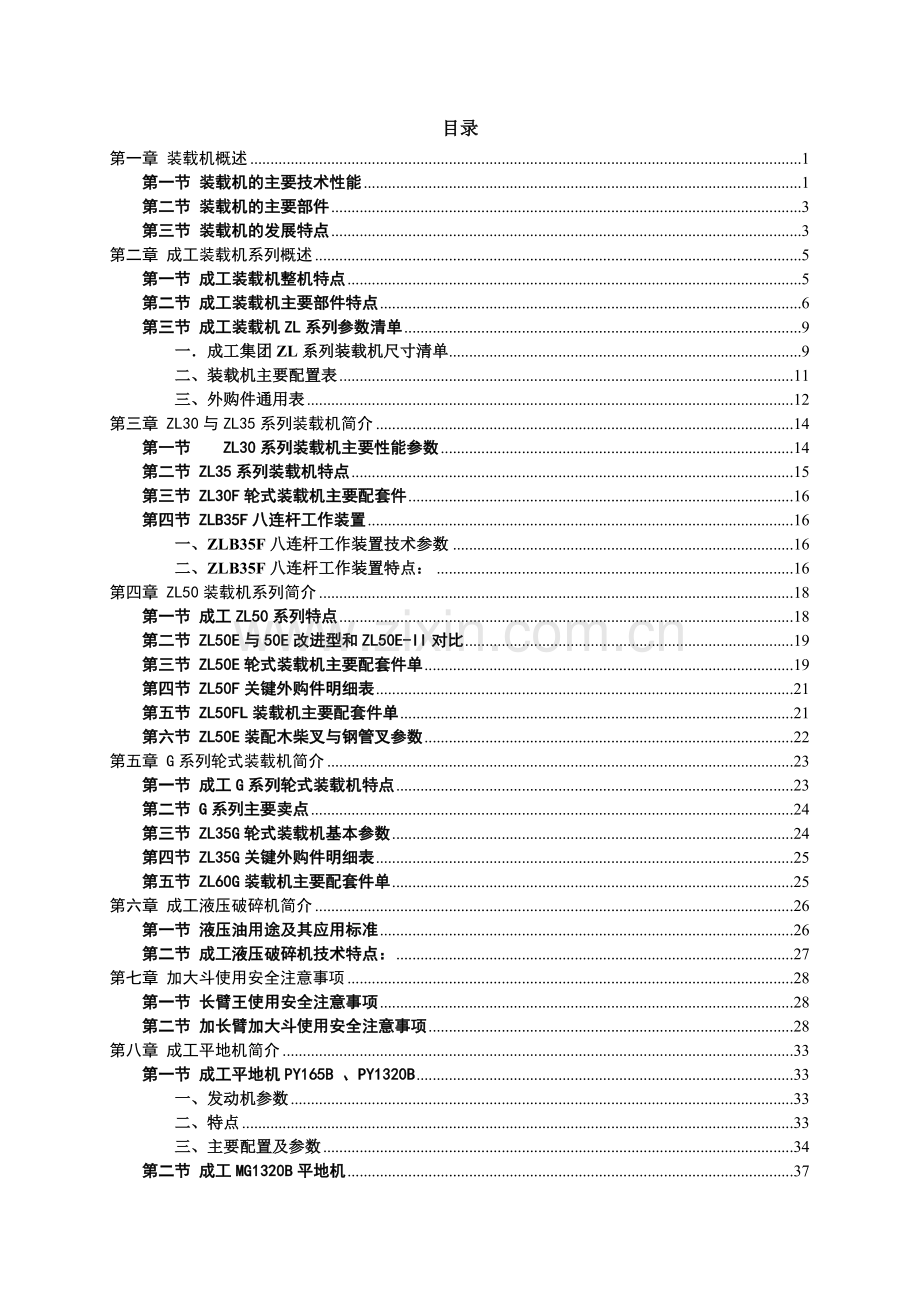

目录
第一章 装载机概述 1
第一节 装载机的主要技术性能 1
第二节 装载机的主要部件 3
第三节 装载机的发展特点 3
第二章 成工装载机系列概述 5
第一节 成工装载机整机特点 5
第二节 成工装载机主要部件特点 6
第三节 成工装载机ZL系列参数清单 9
一．成工集团ZL系列装载机尺寸清单 9
二、装载机主要配置表 11
三、外购件通用表 12
第三章 ZL30与ZL35系列装载机简介 14
第一节 ZL30系列装载机主要性能参数 14
第二节 ZL35系列装载机特点 15
第三节 ZL30F轮式装载机主要配套件 16
第四节 ZLB35F八连杆工作装置 16
一、ZLB35F八连杆工作装置技术参数 16
二、ZLB35F八连杆工作装置特点： 16
第四章 ZL50装载机系列简介 18
第一节 成工ZL50系列特点 18
第二节 ZL50E与50E改进型和ZL50E-II对比 19
第三节 ZL50E轮式装载机主要配套件单 19
第四节 ZL50F关键外购件明细表 21
第五节 ZL50FL装载机主要配套件单 21
第六节 ZL50E装配木柴叉与钢管叉参数 22
第五章 G系列轮式装载机简介 23
第一节 成工G系列轮式装载机特点 23
第二节 G系列主要卖点 24
第三节 ZL35G轮式装载机基本参数 24
第四节 ZL35G关键外购件明细表 25
第五节 ZL60G装载机主要配套件单 25
第六章 成工液压破碎机简介 26
第一节 液压油用途及其应用标准 26
第二节 成工液压破碎机技术特点： 27
第七章 加大斗使用安全注意事项 28
第一节 长臂王使用安全注意事项 28
第二节 加长臂加大斗使用安全注意事项 28
第八章 成工平地机简介 33
第一节 成工平地机PY165B 、PY1320B 33
一、发动机参数 33
二、特点 33
三、主要配置及参数 34
第二节 成工MG1320B平地机 37
一、MG1320B型平地机主要性能参数 37
二、主要性能特点 38
第九章 成工压路机简介 39
第一节 概述 39
一、压路机的作用 39
二、压路机的分类 39
三、振动压路机的性能及特点 39
第二节 YZ14B、YZ16B、 RMS180压路机的性能及特点 40
第三节 VTA90及155T.T压路机的性能及特点 41
第四节 成工RMS180振动压路机 42
一、特点 42
二、主要配置 42
第五节 技术性能参数 43
附 录 45
附录1：成工各机型配置一览表 45
附录2成工ZL30、35、40系列轮式装载机配置一览表 47
附录3 成工ZL50系列轮式装载机配置一览表 49
附录4 成工ZL30与国内外相应产品技术对比 50
附录5 成工ZL35F、40F与国内外相应产品技术对比 53
附录6 成工ZL50E（H）、F系列装载机与国内外相应产品技术对比 55
附录7 成工ZL50G、GL与国内相应产品技术对比 58

第一章 装载机概述
装载机主要用来装载成堆散料，也能进行轻度的铲掘工作。如果换装相应的工作装置，还可以进行推土、起重、装载等作业。由于它适用于建筑、矿山、铁道、公路、水电等国民经济各个部门，因此在国内外产量与品种的发展都较快，是工程机械中的一个主要机种。装载机根据不同的使用要求，形成了不同的结构类型。
1. 按使用场合的不同：分成露天用装载机和井下用装载机。
国内外生产和使用的装载机绝大多数是露天用装载机。
井下用装载机是根据井下巷道的工作条件，对发动机的排污和消声，整机高度和工作装置以及驾驶操作系统的布置等提出特殊要求后，在露天用装载机基础上变形设计而成的。
2. 按行走系统结构不同：分成轮式装载机和履带式装载机；
3. 按卸料方式不同：分为前卸式、后卸式与回转式装载机。
4. 按转向方式不同：分为整体式和铰接式。
第一节 装载机的主要技术性能
装载机整机主要技术性能包括：发动机功率、斗容、载重量、牵引力、铲起力、车速、最大爬坡度、最小转向半径、卸载高度和卸载距离、铲斗倾斜角、动臂上升和下降及铲斗前倾时间等。
1. 发动机功率：
柴油机在额定转速时所测定的功率，也称为车辆总功率。
2. 斗容：
分为几何斗容和额定斗容。几何斗容也称平装斗容，额定斗容也称名义堆装斗容。
对于铲取不同物料时的容重也不同，则铲斗容量也就不同。按斗容分成三类：
1）正常斗容，是用来铲装容重1.4-1.6吨/m3的物料,例如砂、砾石、碎石、松散泥土或泥等。
2）加大斗容的铲斗，其斗容一般为正常斗容的1.4-1.6倍，用来铲装容重1. 0吨/m3左右的物料，例如煤等。
3）岩石斗容的铲斗，其斗容一般为正常斗容的0.6-0.8倍，用来铲装容重大的物料，例如矿石等。
当装载机铲装较轻物料〔容重小〕时，所需铲起力小，可配用加大斗容铲斗。而当铲装较重物料〔容重大〕时，所需铲起力较大，则配用减小斗容铲斗。
3. 额定载重量：
保证装载机必要的稳定性时，它所具有的最大载重能力。
4. 牵引力：
装载机铲斗插入料堆的插入力是装载机的重要技术性能，它与牵引力是密切联系在一起的，所以一般在技术规格中只标注出牵引力。插入力是指装载机铲掘物料时，在铲斗斗刃上产生插入料堆的作用力。
5. 铲起力：
如果在铲斗举升或转斗过程中，引起装载机后轮离开地面，则垂直作用在铲斗上，使装载机后轮离开地面所需的力就是铲起力。
6. 车速：
应满足装载机铲掘工作时的速度和运输时的速度，一般有前进和倒退各档额定速度。
装载机作业时行进速度为3-4公里/小时为宜。超过以上速度会引起滑转的增加，延长装满铲斗的时间，增加驾驶员的疲劳和降低装载机的作业效率。轮式装载机的最大行驶速度为30-40公里/小时。
7. 最大爬坡度：
一般达到25°-30°。
8. 最小转向半径：
是指最外侧车轮（一般是装载机后轮）纵向对称面的最小转向半径。
9. 铲斗的卸载高度和卸载距离：
铲斗卸载高度是指在铲斗倾斜角为45°时，铲斗斗尖离地高度；
最大卸载高度Hmax是动臂在最大举升高度和铲斗底面与水平成45°时的卸载高度：
铲斗卸载距离是在铲斗倾斜角为45°时，铲斗斗尖与装载机前轮胎之间的距离；最大卸载距离Smax是指铲斗底面与水平成45°时，铲斗斗尖与装载机前轮胎之间的距离。
10. 铲斗倾斜角：
铲斗在卸载时斗底与水平面的夹角，此角在不同的卸载高度时是不同的，但应该装入铲斗中的物料能全部卸出，允许铲斗在卸料时进行几次抖振，以抖掉粘在铲斗上的物料，通常取50°左右，且在任何提升高度时不应小于45°。
11. 动臂提升下降及铲斗前倾时间：
动臂提升下降及铲斗前倾时间与装载机的生产率有着密切的关系。为提高装载机的生产率，希望动臂提升、下降及铲斗前倾时间要短（但动臂提升时间主要受到作业泵功率的限制，动臂下降与铲斗前倾时间受到加速度太大产生冲击和油缸上腔产生真空的限制），一般为：
动臂提升时间为6-9秒
动臂下降时间为3-6秒
铲斗前倾时间为1-2秒
12. 最小离地间隙：
为使装载机能够无碰撞的越过石块、树桩等障碍物的能力，规定装载机最小离地高度，这是通过性的一个标志。一般装载机的最小离地间隙不小于350mm。

u 本节需要重点掌握内容
装载机整机主要技术性能是衡量设备综合能力的量化指标，各种数据一方面可以作为同类产品功能、能力比较，另一方面各种指标相互制衡，单方面追求某一两项出众指标会影响设备综合能力发挥，降低能耗与功效比。了解熟悉装载机主要参数定义和相互影响有助于学员的学习和使用。

第二节 装载机的主要部件
装载机的部件有：
发动机、变矩器、变速箱、前后传动轴、前驱动桥、后摆动桥；
转向液压系统、工作液压系统、制动系统；
前后车架、机罩、工作装置、驾驶室、电气系统。
第三节 装载机的发展特点
1. 装载机朝大型化及小型化方向发展。
2. 装载机动力装置柴油机普遍采用废气涡轮增压，以提高装载机单位自重功率和降低燃料消耗。
3. 装载机底盘性能日趋完善，表现在：
1）传动系统
广泛采用液力、液压传动，注意解决发动机功率在作业过程中的合理匹配及使用问题；采用新型差速器，克服当一侧车轮打滑，另一侧车轮失去牵引性能的缺陷。
2）制动系统
增设了紧急制动以提高安全可靠性；采用封闭油冷湿式多片制动器，以提高制动效果，减少维修保养量；出现了双泵双管路制动系统。
3）工作装置
盛行“Z”型连杆机构，以及反转单摇臂形式，以提高铲掘力。
4）注重人机关系
重视机器及驾驶人员的安全保护，采用标准的翻车保护结构〔ROPS〕和电子监控系统〔EMS〕；注重操作人员的舒适性，对驾驶室的防震降噪，座椅舒适可调、操作方便十分考究，一般都设有冷暖空调。

u 本节需要重点掌握内容
了解装载机行业发展方向和意义，既能够对各种配置水平有了纵向比较，同时对在市场上各品牌、机型也有了横向比较的能力。为学员在工作中如何针对性的扬长避短打下基础。

第二章 成工装载机系列概述

第一节 成工装载机整机特点
1. 在保证整机高可靠性、及优异性能的前提下，重点提高了整机的作业效率。反映在较同类机型发动机功率大、斗容大、整机牵引力大、铲斗与动臂掘起力大、工作装置动作时间快速等参数上。强劲的掘起力、牵引力以及动臂提升能力，极短的工作循环时间，创造了极高的作业效率；极佳的操作舒适性和出众的经济性。
2. 同时具有大的卸载高度及卸载距离，具有广泛的适应性，能广泛适应不同的工作环境。充分满足您创造价值的各种需求；该机整机匹配及主要性能参数处于国内领先水平；
主要可用于铲装、搬运散装物料及平整路面，以及对2～3级原生土进行铲掘作业；
3. 同时设计时考虑带多种工作装置以进行推土、起重、装卸（木料及钢管）等作业。成工液压破碎机强劲的击打力量,极高的系统效率.卓越的耐久性简单的结构、极佳的油脂润滑位置、无氮气泄漏的后盖，使维修保养异常便利
4. 国家认证机构认可，符合GB/T19001-（2000）-ISO9001-（2000），获得国内质量体系认证证书；
5. 在制造工艺中，结合公司成熟生产工艺经验，针对装载机的结构特点和试制要求，设计制造了必备工艺装备，保证制造质量达到图样设计要求。 在结构件的制造中，使用数控切割机、数控折弯机等高精设备，保证了坯件的图样尺寸，在焊接工艺中，制定合理的焊接规范，使用焊接变位器、步进电机等工艺手段，减少了焊接变形，缩短了制造周期.
6. 方便的维修性。合理的整机布局，使其具有良好的维修性。在总体布置以及各个部件的设计中，充分考虑了整机在各种环境下的维修方便性。液压油箱的上置、燃油箱的后置等布局使得液压泵、充液阀、转控阀等部件可以极其方便地维修，改善了泵的进油条件。
7. 美观流畅的外观设计。轮式装载机在总体布置时，全面考虑了整机的美化要求，并且专门对其进行外观美化设计,改善的外观造型。主机流线造型，美观大方，前后工作视野开阔。

u 本节需要重点掌握内容
了解成工装载机系列特点、配置、设计特点、工艺水平，同时了解成都神钢公司的综合能力、经营理念。知道在竞争中如何利用这些知识，就会为学员的自由发挥打下基础。

第二节 成工装载机主要部件特点
为保证整机性能的先进性和可靠性，各主要部件在设计中采用了许多先进的设计方法与先进的系统配置。
1. 全液压制动系统
免维护的全液压制动系统是轮式装载机制动系统的发展方向，其系统本身相对于老式的气推油系统的可靠性得到了极大的增强，同时增强了整机的行车安全性。
为保证制动系统可靠性，采用全液压行车、停车制动器，并配备有低压报警、紧急制动功能，系统主要零件采用了进口件。不需要单独设置制动油泵，不需专用的制动液，元件更少，结构更简单、紧凑，体积小、重量轻，响应快、可靠性高，维护更容易。功能方面，实现了行车制动、停车制动、紧急制动。行车制动为安全性很高的双管路系统，实施行车制动时也能切断动力，仪表盘上设有选择开关，使这一功能成为可选，以适应不同的要求。
停车制动为弹簧制动油压释放式，采用电磁阀控制，断电制动。因此，只要关闭发动机，即使不操作停车制动手柄，钳盘式的停车制动器也会自动闭合，操作更省心、更安全。只要停车制动器闭合，变速箱的低档位动力将被切断，自动保护车辆。紧急制动系统能在系统能量储备严重不足时自动响应，实施紧急制动的同时切断动力。并且，其自动响应的压力可调。具备完善的报警功能，包括低压报警、停车制动报警、紧急制动报警。

2. 驱动桥
驱动桥作为轮式工程机械传动系统主要元件之一，其技术水平高低对整机影响较大。成工产品ZL50系列驱动桥为整体结构，带防落料的保护罩的双钳制动，可靠性、维护性好。ZL30系列驱动桥为分段式，双对零度伞齿主减速器，受力分散、体积小，车体通过性好。两者均为双级轮边减速，半轴受力小，驱动力大，技术水平国内很高。
但外露钳盘干式制动在泥泞环境下工作，制动安全性能将较大地降低。为确保整机的可靠性，又开发采用了湿式制动结构，散热条件好，制动容量大，能胜任连续重载制动的极端条件。不仅可靠性维修性得到了加强，而且保证了整机在任何环境下的制动安全性，更增强了整机的环境适应能力。弹簧强制分离制动片发热小，无污染、高性能纸基制动片，滑磨损失极小。

3. 转向系统
动态负荷传感转向系统、流量放大转向系统，不仅可以高效节能，动力性好，油耗更低；而且系统可以根据转向负荷的变化，自动对系统流量进行分配，系统压力、流量的合理优化匹配，降低液压系统的温度。采用动态信号控制的转向器和转控阀，响应更快，低温响应好，适应不同环境的能力更强。

4. 柴油机、变矩器、前四后三档位ZF变速箱
采用柴油机以提高功率以及扭矩储备系数,双涡老式双变总成二挡大齿与输出齿传动比加大，提高了牵引力。关键轴承日本进口，可靠性高。为提高装载机的可靠性、操作舒适性及主机合理的匹配，也有选择德国ZF公司4WG2158、4WG200变矩器、变速箱。该总成为三元件变矩器，前四后三定轴式电液换档变速箱。该双变总成具有整机低档动力切断和KD强制换低档功能，同时具有启动空档保护功能、换档自动延时和变速杆锁定功能，这些功能的具备，极大地改善了整机的安全性和操作舒适性。

5. 车身车架
采用具有成工特色，四件整板塔型结构的前车架及四板箱型、内藏加强筋柱结构的叉形后车架，此结构刚性好，为主机提供了坚实的受力基础；利于其他系统的维修。

6. 采用全封闭、减振降噪、冷暖空调驾驶室
轮式装载机的驾驶室采用了“人机工程”等方法进行内部操作元件的布置。同时采取上下双向减振、实行全封闭降噪、防尘措施，安装空调系统。双层冲压扣板门窗密闭好。并采用可调操纵角度的转向柱、仪表台。6向自由调节的座椅，为操作者提供舒适的环境，提高工作效率；

7. 工作装置销轴
采用防尘结构设计，延长了使用寿命，缩短了维修周期；
动臂油缸平置，动臂受力条件好，崛起力大。

8. 前后车架铰接机构
采用长距离、大跨距设计及2对推力滚动轴承结构。转向灵活，延长了铰接使用寿命；并且下销定位，调整方便，受力条件好。铰接机构受拉力的上幅板，卡特CAT机特有技术。

9. 管路密封、关键密封件及轴承
先进的两级（锥口+O型圈）液压管路密封结构，保证了系统的高密封性能；关键密封件及轴承采用进口产品；

10. 液压及油缸
采用大排量时，分流散热设计系统回油阻力小。解决散热与节流的矛盾。
工作液压的提升缸和翻斗缸及转向缸采用法兰式大油缸。有力、可靠、易维护。
可采用单或双手柄，先导或机械操作，轻便高效。具备动臂浮动功能、动臂提升限位、熄火放臂（先导）和翻斗自动找平。熄火后先导动力有动臂大腔经选择阀或蓄能器（沉降量更小）两种方式。

u 本节需要重点掌握内容
了解成工系列的装载机为保证整机性能的先进性和可靠性，在设计中采用了10大类的设计方法与先进的系统配置。知道这些买点、特别是独有的设计，利用这些知识，学员在指导销售、引导客户等工作时就会有有力的理论武器。
第三节 成工装载机ZL系列参数清单
一．成工集团ZL系列装载机尺寸清单

1. 尺寸清单
型号
长x高x宽
（LxBxH）（mm）
重量
T
重心高
n1/mm
轮胎直径
Φ/mm
重心距后端
L1/mm
ZL30B（II）
6575x2510x3180
10
1097
1350
2604
ZL35F/H
7186x2675x3380
11.4
949
1350
3037
ZL35G
7173x2675x3260
11.4
961
1350
3055
ZL40F
7553x2850x3310
13.5
1103
1490
3208
ZL50F（L）
8167x2985x3520
17.2
899
1615
3341
ZL50E（II/G/H）
8186x3000x3520
16.2
899
1615
3438
ZL50G（L）
8092x2995x3440
17
1148
1615
3147

2. 装载机工作液压系统压力设定（Mpa)
机型
翻斗缸大腔
提升缸大腔
系统安全阀
翻斗缸小腔
ZL30B
20
　同左
16
8
ZL30B-II
20
　同左
17
8
ZL50B
19
　同左
18
16
ZL50E
19
　同左
17.5
16
ZL35F
20
　同左
18
8
ZL50F
20
　同左
17.5
12

3. 装载机转向液压系统压力设定（Mpa)
机型
主溢流阀压力
双向缓冲压力
转控阀EF设定压力
ZL30B
12
16

ZL30B-II
12
16

ZL50B
15.5
20

ZL50E
15.5
20

ZL35F
15.5
20
14.5
ZL50F
15.5
20
14.5

4. 装载机液压制动系统压力设定（Mpa)
机型
充液阀型号
制动阀型号
额定上限
额定下限
ZL30F
06-463-200
06-466-210
13.8
11.4
ZL35G
ZL50G

二、装载机主要配置表
机型
名称
型号
花键形式
厂家
ZL30B
工作泵
CBGj2100A
渐花
济南
多路阀
ZL25E-04T.02T

长液
DL25-35

长春
转向泵
CBX3040
渐花
大众
CB-Fda40-F1-X-Y4
渐花
榆次
转向器
BZZ1-400/FK

镇江、济宁
ZL30B-II
工作泵
CBGj2100A
渐花
济南
多路阀
DF-25B4-00

青州（山东润光）
转向泵
CBX3040
渐花
大众
转向器
BZZ1-400/FK

镇江、济宁
ZL50B
工作泵
CBGj3140
矩花
济南
多路阀
DF32.D5

临海
转向泵
CB-KP80
双平
徐州科源
转向器
BZZ1-1000/FK

镇江
单稳阀
FLD-D60

丹徒
ZL50E
工作泵
P7600-F160LX
渐花
天津泊姆克
多路阀
DF32.D5

临海、青州
转向泵
CB-KP80
渐花
徐州科源
转向器
BZZ1-1000/FK

镇江
单稳阀
IWFL-F25L

丹徒
ZL35F
工作泵
P5100-F40CX
渐花
天津泊姆克
多路阀
DF25.B4

临海
转向泵
P5100-F63IIdX
渐花
天津泊姆克
转向器
BZZ5-630/FK

济宁
转控阀
YSF35F

临海
ZL50F
工作泵
P5100-F100CX
渐花
天津泊姆克
多路阀
DF32

浙江临海
先导阀
DJS2-00

临海
选择阀
SF-B6

临海
转向泵
P5100-F100/16WCX
渐花
天津泊姆克
转向器
BZZ5-1000/FK

济宁
转控阀
YSF35F

临海
三、外购件通用表

1. 制动系统外购件通用表

名称
规格
使用机型
备注
储气筒
CD50F-3513001
ZL50E、ZL50F

油水分离器组合阀
SH380A
ZL30B(II)、ZL50E、ZL50F

脚制动阀
XM60D（CD）
ZL30B(II)、ZL40F、ZL50E、ZL50F

XM-60C
ZL30B(II)、ZL40F、ZL50E、ZL50F

LT17MFEA-3X/080-
150AG24C4/40M
ZL60G

06-466-210
ZL35G、ZL50G、ZL35F、

手制动阀
SH361
ZL30B(II)、ZL40F、ZL50F

弹簧制动气室
CQSE
ZL30B(II)、ZL40F、ZL50F

快放阀
SH161-3516
ZL30B(II)、ZL40F、ZL50F

空气加力器
YQ16-30
ZL30B(II)

YQ18-30
ZL40F、ZL50E、ZL50F

ZL30B.9.4
ZL30B(II)

11. 50X-2050-00-00
ZL40F、ZL50E、ZL50F

CD50F-3510002
ZL50E、ZL50F

充液阀
06-463-230
Z35F、Z50G

06-463-118
Z35G

制动阀块总成
M22362
Z35G

蓄能器
NXQ1-L1/31.5-H
ZL35F、ZL35G、ZL60G

NXQ1-L1.6/31.5-H
ZL50G、ZL60G

NXQ1-L0.63/31.5-H
ZL50G

行车制动灯开关
32-580-002
ZL50G、ZL35F、ZL35G

切断动力开关
PMN50A10K
ZL50G

低压报警开关
20-580-042D1500
ZL35F

PMN150C
ZL35G

2. 变速及操纵系统外购件表
名称
规格
使用机型
备注
精滤器
RF-240L-Y
ZL50B(II)

SFM-360F
ZL30B(II)

SFM-681A
ZL50E

SFM-681
ZL50F

ZL30B.4.8
ZL30B(II)

散热器
JS02-02
ZL30B(II)
JS03-02（23根管子的）
LH-1（30）
ZL30B(II)

SLZL50E（上柴）
ZL50E

SLZL50E（斯太尔）
ZL50E

ZL50E（上柴）
ZL50E

ZL50E（斯太尔）
ZL50E

LH-ZL50F
ZL50F

ZL35F机用
ZL35F

BJ932
ZL35G

BJ919A1
ZL50G

BJ928
ZL60G

第三章 ZL30与ZL35系列装载机简介

第一节 ZL30系列装载机主要性能参数
ZL30B与ZL30B-II的区别
1.发动机功率增加 2.工作装置优化设计，增大了卸载高度、距离及斗容
3.牵引力、掘起力增大 4.驾驶室、机罩全新设计
5.机重增加 6.三项动作时间和减短
7.改变油缸的行程 8.轴距增加70mm，增加了稳定性
9.整机长度增加 10.整机外观色彩重新设计

ZL30系列装载机主要性能参数
机型

主要参数
ZL30B-II
ZL30B
ZL30E
额定功率kW
86
81.8
86
额定载荷kg
3000
3000
3000
额定斗容m3
1.8
1.5
1.8
整机重量t
10.6
10
10.6
卸载高度mm
≥2800
2700
2850
卸载距离mm
≥1050
1000
1050
最大掘起力kN
102
78
90
工作装置提升时间s
6.5
6.5
6.5
三项动作时间和s
10.5
13
13
转向角度º
35
35
35
转向半径mm
5430
5350

全转向时倾翻载荷kN
≥60
≥60
≥60
司机耳边噪声dB（A）
≤90
≤90
≤90
制动距离m
≤7

行车速度

前进1档km/h
11
11
11.5
前进2档km/h
30
30
38.2
后退1档km/h
15
15
16.4
轴距mm
2570
2500
2800
轮距mm
1845
1845
1845
最小离地间隙mm
340
430
370
整机长度mm
7150
6210
7082
整机高度mm
3100
2900
3200
铲斗宽度mm
2485
2506
2485
挖掘深度mm
10
10
60
离去角°
≥25
≥25
≥26
爬坡能力°
25
30
30

第二节 ZL35系列装载机特点
1. 采用6110增压柴油机以提高功率以及扭矩；采用我公司较为成熟的30-315双涡轮四元件液力变矩器以及前二后一档位的动力换档变速箱，提高变速箱材质性能以保证整机可靠性；采用组合式湿式制动驱动桥以及采用全液压行车制动系统。组合式驱动桥由于采用内藏式湿式制动，制动可靠性好、安全性高，整机在泥泞等恶劣环境下的适应能力强。同时，采用进口元件的全液压行车制动系统保证了制动控制的高可靠性；

2. 采用负荷传感液压转向系统以及分合流工作液压系统。该系统不仅可以节能，降低液压系统的温度，而且可以根据负荷的变化自动对系统流量进行分配，优化了系统压力、流量的合理匹配；

3. 采用“工业设计”方法，总体布置全面考虑整机的造型要求。ZL35系列采用流线造型美观、大方、协调；总体布置以及各个部件的设计，充分考虑了整机在各种环境下的维修方便性。液压油箱上置、燃油箱后置等布局使得ZL35F变矩器、变速箱、液压泵、充液阀、合流阀等部件可以在任何条件下极其方便地维修。采用单板后车架结构增强了结构件的稳定性。

4. 采用全封闭、减振降噪以及装配有内外过滤换气管道送风的无氟绿色环保型冷暖空调的驾驶室为操作者提供了舒适、宁静的工作环境，提高工作效益；驾驶室前窗采用的全幅面钢化玻璃以及后罩的流线造型极大地增强了操作者的视野范围。驾驶室与ROPS结构一体化设计增强了司机的安全性；采用“人机工程”设计方法对驾驶室内的仪表、操作元件等进行合理布置。采用模块化设计油门控制系统、行车停车制动操作系统、工作装置液压操作系统以及根据不同操作者可自由调节的方向机总成和座椅总成充分体现了“以人为本”的设计思想。

以上设计保证其高可靠性与技术性能，使其技术水平达到国际90年代中期水平，处于国内先进水平。

第三节 ZL30F轮式装载机主要配套件
部件名称
规格或型号
部件名称
规格或型号
柴油机
6110/125G5-7
优先卸荷阀
YXH-00
水箱
135型
转向器
BZZ5-630
轮胎
17.5-25P16
动臂油缸
GO130FJ125/70E.00
工作泵
CBGj2063
转斗油缸
GO130FF150/75E.00
转向泵
CBGj2063C
转向油缸
GO/30FZ80/45E.00
多路阀
BF25
制动阀
06-466-210
充液阀
06-463-200
蓄能器
NXQI-U/20-H

第四节 ZLB35F八连杆工作装置
一、ZLB35F八连杆工作装置技术参数
1. 配装铲斗：
1）铲斗地面放平位置最大收斗角53度 6）运输位置动臂下铰点离地高度446mm
2）运输位置收斗角58度 7）高位置卸载角45度
3）最大卸载高度（斗缘）2820mm 8）最大卸载距离（斗缘）1020mm
4）最大下挖深度97mm 9）铲斗额定斗容（堆装）1.8立方米
5）最大崛起力12.6T 10）铲斗额定载重量3500kg
2. 配装卸叉：
1）装卸叉最大叉装高度3600mm 4）装卸叉平伸时叉装距离1620mm
2）装卸叉最大叉装重量3500kg 5）装卸叉最大举升高度时叉装距离800mm
3）装卸叉地面放平时叉装距离960mm
二、ZLB35F八连杆工作装置特点：
1. 设计新颖的快换机构可迅速可靠地更换多种作业机具。配合多种作业机具实现一机多用。适合市政、港口、货场、建筑等各种作业场合。
2. 由地面至最大举升高度均可实现平行举升（整个举升过程中，装卸叉的角度变化小于1度）。使装卸叉得以平稳叉装货物。与普通叉车相比具有更大的前伸距离，可直接叉装障碍物后面的货物，以及越过障碍物直接将货物送达更远的距离。
3. 与普通装载机相比，由于没有中间摇臂，使得驾驶员具有更好的中间视野迅速更换机具。
4. 在整个举升范围内，能提供更大的转斗力。使得工作装置在不同位置均提供更大的负载能力。增加多种机具的作业能力。
5. 与普通装载机相比具有更高的卸栽高度和更大的崛起力。

u 本节需要重点掌握内容

熟悉ZL30B与ZL30B-II的区别、ZL35系列装载机特点，怎样保证其高可靠性与技术性能，使其技术水平处于国内最先进水平的。特别是国内独创ZLB35F八连杆工作装置、新型湿式制动驱动桥。

第四章 ZL50装载机系列简介

第一节 成工ZL50系列特点
1. ZL50系列轮式装载机在保证整机高可靠性及优异性能的前提下，重点提高了整机的作业效率。该机整机匹配及主要性能参数处于国内领先水平；反映在较同类机型发动机功率大、斗容大、整机牵引力大、铲斗与动臂掘起力大、工作装置动作时间快速等参数上。强劲的掘起力、牵引力以及动臂提升能力，极短的工作循环时间，创造了极高的作业效率；同时ZL50系列轮式装载机具有大的卸载高度及卸载距离，能广泛适应不同的工作环境。
2. ZL50系列采用气推油行车制动系统，制动可靠性好、安全性高。同时ZL50F、ZL50G有的配备紧急制动以提高整机的安全性；
3. 其中ZL50F系列采用负荷传感液压转向系统以及分合流工作液压系统。该系统不仅可以节能，降低液压系统的温度，而且可以根据负荷的变化自动对系统流量进行分配，优化了系统压力、流量的合理匹配；高效节能，动力性好，油耗更低；
4. ZL50系列采用“工业设计”方法，总体布置全面考虑了整机的造型要求。该机驾驶室与覆盖件的模具化制造以及独具匠心的高质量的整机油漆与装饰使得ZL50系列造型不仅美观、大方、协调。ZL50系列采用箱式车架结构增强了结构件的强度与刚性；四板塔型前车架与箱型后车架为主机提供了坚实的受力基础；前后车架铰接采用长距离设计及滚动轴承结构，延长了铰接使用寿命；
5. ZL50系列驾驶室前窗采用的全幅面钢化玻璃，极大地增强了操作者的视野范围；全封闭、减振降噪以及装配有无氟绿色环保型冷暖空调的驾驶室为操作者提供了舒适、宁静的工作环境，提高了工作效益；采用“人机工程”设计方法对驾驶室内的仪表、操作元件等进行合理布置。采用模块化设计的ZL50系列油门控制系统、行车停车制动操作系统、工作装置液压操作系统。以及根据不同操作者可自由调节的方向机、仪表台总成和座椅总成充分体现了“以人为本”的设计思想。
6. ZL50系列总体布置以及各个部件的设计，充分考虑了整机在各种环境下的维修方便性。液压油箱上置、燃油箱后置等布局，使得ZL50变矩器、变速箱、液压泵、优先阀等部件可以在任何条件下极其方便地维修。先进的液压管路密封结构保证了系统的高密封性能；关键密封件及轴承采用进口产品；工作装置销轴采用防尘结构设计，延长了使用寿命，缩短了维修周期；

第二节 ZL50E与50E改进型和ZL50E-II对比
序号
部件
ZL50E
50E改进型
ZL50E-II
优 点
1
空调
带暖风机，不带空调
带暖风机，不带空调
标准配置
提高操作舒适性
2
摇臂
铸造
钢板焊接
钢板焊接
强度增大，韧性好，不易断裂
3
多路阀
临海
海克力
海克力
CAT技术，性能更优越、节能，各项操作的操纵力实测对比最大降幅达51%,操作十分轻松
4
驾驶室
50E驾驶室
改进型
改进型
外形更美观，视野更开阔
5
仪表台
固定
随动
随动
外形美观，仪表随方向盘摆动，操作舒适，视角好
6
内装饰
旧内饰
新内饰
新内饰
档次提高，美观可靠
7
变速箱
Z50E03箱
改进型
改进型
改变传动速比，行走速度快
8
后护泥板
下方无封板
下方加封板
下方加封板
外形美观
9
配重
大小共3件
整体式
整体式
安装定位可靠，外形美观
10
后车架
箱型
箱型增强、
增重
箱型增强、
增重
内加筋更多，强度更高，机重增加400公斤，增大牵引力，增加稳定性
11
刹车油杯
塑料
金属
金属
不易损坏，增加可靠性
12
液压油缸

德州
德州
行业知名品牌，提高可靠性
13
轮边油封
国产油封
麦丰（台湾）
麦丰（台湾）
多唇口密封，结构更合理，性能更可靠，寿命长
14
工作装置
无调整垫片
加调整垫片
加调整垫片
增加作业的稳定性，减小行走噪声
15
电路

全面升级
全面升级
增加密封性防水插件和线束的耐用性
16
高压胶管
普通高压管
主要高压胶管进口
主要高压胶管进口
可靠性提高，拆装方便
17
大灯
普通工作灯
水晶式前照灯
水晶式前照灯
亮度提高，更适合于夜间行走
18
操纵软轴
单并帽
双并帽
双并帽
定位更可靠
19
油漆
成工蓝
成工黄4号
成工黄4号
质量提高，光洁度好，耐候性好,档次大幅提高
20
三项和
12.5秒
12.2秒
12.2秒
提高作业效率
21
找平装置
无
机械找平
机械找平
方便司机操作
22
动臂

加焊接垫板
加焊接垫板
增大动臂的强度
23
夹钳
大销无油道
大销开油道
大销开油道
防锈，拆装方便
24
单夹钳
单夹钳
双夹钳
增大制动力，结构类似30系列,轻松更换制动片(E-II)
25
轮距
2100mm
2100mm
2270mm
增大了侧向稳定性(E-II)

第三节 ZL50E轮式装载机主要配套件单
序号
部件名称
规格或型号
序号
部件名称
规格或型号
1
柴油机
613
