ZN-10C系列户内手车式高压真空断路器
ZN-10C系列户内手车式高压真空断路器属额定电压10KV、频率50HZ的三相高压户内开关设备，广泛用于厂矿企业、发电厂、变电所，作为保护和控制高压电器设备用，尤其适用开断重负荷及频繁操作的场所。
该系列断路器操动机构可配CD10、CD17型电磁操动机构或CT8、CT17、CT19型弹簧操动机构，并符合IEC-56及GB1984-89≤交流高压断路器≥等有关标准。
ZN-10C系列户内手车式高压真空断路器为手车司式结构，可直接进入KYNI-10或JYN2-10手车柜，同规格手车完全可互换。手车有可靠锁定装置，进出柜子采用蜗轮蜗杆推进机构。
名称
单位
数据
额定电压
KV
10
最高电压
KV
11.5
额定电流
A
630 1250 1600 2000 3150
额定断路开断电流
KA
20  31.5  40
合闸时间
s
<0.15
分闸时间
S
<0.16
额定短路开断次数
次
   30
额定操作循环

分-0.3 合分-180S合分
机械寿命
次
1000

ZN□-12户内侧装式交流高压真空断路器
ZN□-12户内侧装式交流高压真空断路器系户内高压开关设备，适用于额定电压12kV，频率50Hz的三相电力系统中，作为保护和控制电器使用，由于真空断路器的特殊优越性，尤其适用于需要额定电流下的频繁操作，或多次开断短路电流的场所。
ZN□-12户内侧装式交流高压真空断路器采用固定式安装，主要用于固定式开关柜，该断路器既可单独使用又可用于环网供电、箱式变或各种非标供电系统。
产品特点：灭弧室可装于普通绝缘筒中，也可采用APG工艺封在环氧树脂中，本断路器具有体积小，外形美观，性能可靠，机械寿命高等特点。

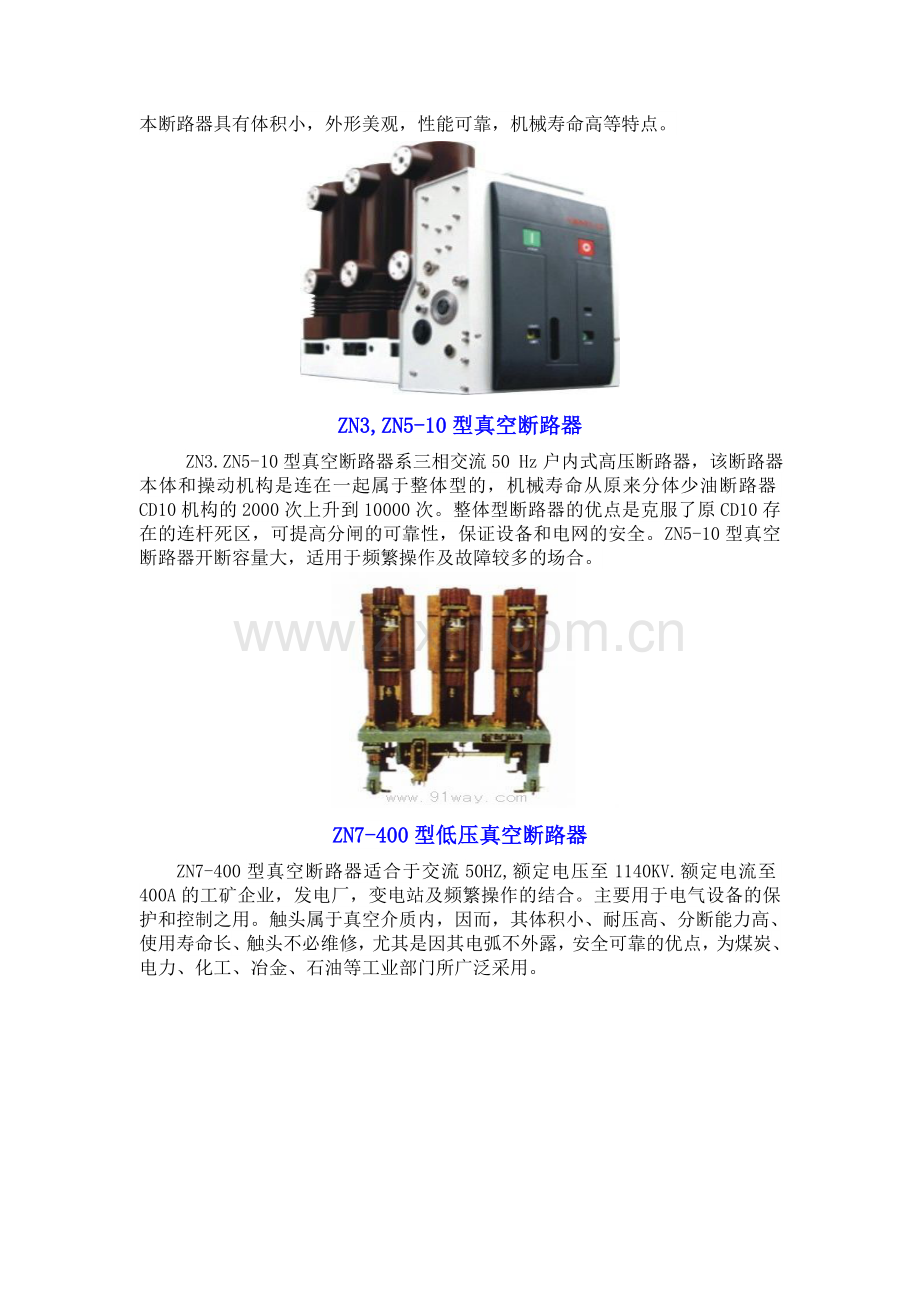

ZN3,ZN5-10型真空断路器
ZN3.ZN5-10型真空断路器系三相交流50 Hz户内式高压断路器，该断路器本体和操动机构是连在一起属于整体型的，机械寿命从原来分体少油断路器CD10机构的2000次上升到10000次。整体型断路器的优点是克服了原CD10存在的连杆死区，可提高分闸的可靠性，保证设备和电网的安全。ZN5-10型真空断路器开断容量大，适用于频繁操作及故障较多的场合。

ZN7-400型低压真空断路器
ZN7-400型真空断路器适合于交流50HZ,额定电压至1140KV.额定电流至400A的工矿企业，发电厂，变电站及频繁操作的结合。主要用于电气设备的保护和控制之用。触头属于真空介质内，因而，其体积小、耐压高、分断能力高、使用寿命长、触头不必维修，尤其是因其电弧不外露，安全可靠的优点，为煤炭、电力、化工、冶金、石油等工业部门所广泛采用。

ZN12-40.5系列户内真空断路器
ZN12户内真空断路器适用于35kV三相交流50Hz电力系统中，本断路器来弧室为瓷质结构，采用纵向磁场触头，具有体积小，开断时产生的扩散电弧电流在触头上分布一致，不会出现局部熔融现象，还具有低电弧能量电压（20-200V）及低截流值（4-5A），并配有高可靠性的操作机构。
ZN12-40.5系列户内真空断路器采用DYT-1型弹簧储能式机构，可用交流储能支直流操作，也可以用手动操作。本断路器采用了特殊的触头材料，使灭弧室开断能力较高，并具有很长的电寿命。
序号
项目
单位
技术参数
1
额定电压
kV
40.5
2
额定电流
A
1250
1600
2000
3
额定短路开断电流
kA
20
31.5
25
31.5
7
额定短路电流开断次数
次
20
8
额定操作顺序

0-03s-C0-180s-C0
11
额定单个电容器组开合电流
A
630
13
储能电机额定电压
V
AC、DC：110；220
14
储能电机额定功率
W
275
16
合分闸线圈额定电压
V
AC、DC：110；220
19
触头开距
mm
25±2
20
触头接触行程
mm
6±2

ZN18-12高压真空断路器
ZN18-12(CK)型真空断路器是为适应市场竞争需求，根据用户要求，在ZN18-12(VK-10)型真空断路器基础上产生出来的一种派生产品，主要目的是为了使 ZN18-12(VK) 型真空断路器能够安装在ZS1(ABB公司)、GZS1(森源公司)等型号的开关柜上，使用户能够有多一种真空断路器的选择。
ZN18-12高压真空断路器使用范围
• 额定电压 12kV；
• 额定电流 630A、1250A、3150A；
• 额定短路开断电流 25kA、31.5kA、40kA；
可作为变配电所的控制和保护开关用，尤其适用于开断重要负荷及频繁操作的场所，如要求占地面积小、需要无油化的安全可靠性高的变配电所以及开合电容器组等。

ZN20-500型真空断路器
ZN20-500型真空断路器适合于交流50HZ,额定电压至1140KV.额定电流至500A的工矿企业，发电厂，变电站及频繁操作的结合。主要用于电气设备的保护和控制之用。触头属于真空介质内，因而，其体积小、耐压高、分断能力高、使用寿命长、触头不必维修，尤其是因其电弧不外露，安全可靠的优点，为煤炭、电力、化工、冶金、石油等工业部门所广泛采用。

ZN21-12户内高压开关真空断路器
ZN21-12型户内高压真空断路器是引进国外先进技术制造的具有国际先进水平的产品。该产品不仅机械可靠性高、电寿命长、开断能力强，而且体积小、重量轻，是一种替代进口的高性能不检修断路器。
产品结构简单紧凑，操作功能齐全，其操动机构为弹簧储能式，可用交流或直流操作，亦可用手动操作，并且具有防跳保护，可安装失压、过流脱扣器，较以往的开关相比体积小，重量轻。 操作机构与电气部分为整体结构中，不仅使开关的结构更加紧凑，而且使得开关工作更加可靠。 该断路器可安装在固定架上使之成为固定式开关，或者将其安装在车架上中，使其成为手车式开关，不论何种安装方式都不影响断路器的机械和电气性能。
由于产品的体积小，因而特别适合配中置式的开关柜以替代进口断路器，也可以安装在双层中置式开关柜，使体积更小，占地更少。断路器的一次部分安装在三相一体的绝缘框架上，各相真空灭弧室固定在U 型槽内，不仅机械强度高，可克服短路电流产生的电动力，而且相间复合绝缘强度得到提高。使用新型高强度、高阻燃性、不饱和聚脂SMC制造的绝缘框架，能有效地防止一次事故的扩大，并避免一次事故影响到操动机构和二次部分。由于采用了可靠性设计，产品的机械和电气可靠性提高，在正常使用条件下20年不需检修。在特殊情况下，当断路器开断短路电流达到规定次数后，也仅需要更换真空灭弧室即可重新使用，其性能恢复如初。 产品规格多、品种全，从量大面广的小电流到特殊要求的大电流，完全满足用户的各种需要。 本产品为12KV三相交流50Hz高压开关设备，适用于发电厂，变电所等输电配电系统的控制或保护，尤其适用于化工、冶金、矿山等重要负荷及频繁操作的场所。

ZN22-40.5户内高压真空断路器
序号
参数名称
单位
数  据
20kA
25kA
31.5kA
1
额定电压
kV
40.5
2
额定电流
A
630、1250、1600
630、1250、1600
1250、1600、2000、2500
3
额定短路开断电流
kA
20
25
31.5
9
额定操作顺序

分-0.3s-合分-180s-合分
10
额定电容器组开断电流
A
630
14
合闸时间
ms
≤85
17
储能电机额定功率
W
350
18
储能电机额定电压
V
AC/DC110、AC/DC220
19
储能时间
S
≤15
26
重  量
Kg
170

ZN22B-12/1250-31.5型户内高压真空断路器
ZN22B-12/1250-31.5型真空断路器为额定电压12kV，三相交流50Hz的户内高压开关设备，本断路器为参照国外最先进的真空开关技术而设计，采用新型可靠的弹簧储能式操纵机构，配以国产一流的“中央引弧”及纵向磁场结构的真空灭弧室所组成，产品以优越的真空开关功能和低廉的销售价格，日益受到市场的重视和欢迎。本断路器结构简单，技术参数高，开断能力强，操作功能齐全，动作可靠，性能稳定，寿命长，维护简便，且无爆炸危险及污染，适于作发电厂，变电所等输配电系统的控制或保护开关及开合电容器组，尤其适用于开断重要负荷及频繁操作的场所。
程序
名 称
参数
单位
4
动稳定电流（峰值）
80
kA
5
热稳定电流（4s）
31.5
kA
6
额定短路关合电流（峰值）
80
kA
7
额定短路电流开断次数
30
次
8
额定操作顺序
分-0.3S-合分-180S-合分
9
额定雷电冲击耐受电压（全波）
75
kV
10
额定短时工频耐受电压（1分钟）
42
kV
11
合闸时间
≤0.075
S
12
分闸时间
≤0.065
S
24
重量
～120
kg

ZN23-40.5C系列车式户内高压真空断路器
ZN23-40.5C系列车式高压真空断路器为额定电压40.5kV、三相交流50Hz的户内高压电器设备，适用于工矿企业、变电站等输配电系统，作控制和保护开关；尤其适用于冶金、电弧炼钢等需频繁操作的行业，作为控制和保护设备。
本断路器为手车式，结构合理，维护简便，使用安全可靠。配用CD10Ⅱ型电磁操动机构或CT19Ⅱ型弹簧操动机构。
序号
名称
单位
数据
5
额定电流
A
1250 1600 2000
6
额定短路开断电流
kA
25 31.5
11
额定操作顺序

0-0.3s-CO-180s-0
14
额定短路开断电流开断次数
次
20
15
机械寿命
12000

ZN27-12高压真空断路器
ZN27-12高压真空断路器是三极户内高压真空断路，采用电磁或弹簧操动方式，适用于三相交流50Hz，额定电压12kV的户内配电系统，可供工矿企业、发电厂厂用电及变电站等作保护和控制之用，尤其适合于开合电容器组、中压电动机、电弧炉变压器等频繁操作的场所使用。
主要特点：不燃不爆、不污染环境，寿命10000次；有良好的滑动导向装置，机械特性稳定，合闸无弹跳；全工况绝缘水平，使用安全；可配装电磁机构或弹簧机构，有整体式和分体式，可以满足不同柜型的使用要求；真空灭弧室采用了纵磁场的触头结构，抗熔焊性好，接触电阻小、弧后耐压高，使用可靠。

ZN28系列高压真空断路器
ZN28系列高压真空断路器符合GB1984-89标准，并达到国际同类产品八十年代末先进水平，是目前国内生产的ZN3、ZN4与ZN5B的替代产品。
ZN28－12系列真空断路器为小型化结构，具有体积小，开断能力大，寿命长，无爆炸危险，维修简单，成本低等特点，适用于工矿企业，发电厂及变电所的保护和控制，尤其适用于频繁操作的场所，如投切电容器组，控制电炉变压器和高压电机等。

该产品总体结构分为开关本体与操动机构一体安装和开关本体与操动机构分离安装两种形式。一体式结构即为ZN28－12基本型，适用于各种中置固定式开关柜，如OGXZ－12等。分体式结构分为两种：ZN28A—12型，适用于各种固定式开关柜，如GG－1A、XGNZ—12等。ZN28C－12型；适用于各种落地型手车式开关柜，如JYNZ—12，KYNI—12等。
该产品可配用CD17、CD10型直流电磁操动机构和CT8、CTI7、CT19型弹簧贮能式操动机构。
序号
名称
单位
数据
ZN28-12/1250-20
ZN28-12/1600-31.5
ZN28-12/2500-40
1
额定电压
KV
12
2
最高电压
KV
12
3
额定电流
A
1250
1250 1600 2000
2000 2500 3150
4
额定短路开断电流
KA
20
31.5
40

ZN28-12C系列户内高压真空断路器
ZN28-12C型户内高压手车式真空断路器系三相交流50Hz的户内装置，配有直流电磁操动机构或弹簧操动机构，作为KYN1-12型及JYN2-12型户内交流金属移开式开关设备之配用断路器，适用于额定电压12kV及以下的供配电系统。供工矿企业、发电厂及变电站等作电气设施的控制或保护开关，尤其适用于频繁操作的场所。
序号
参数名称
单位
数据
20kA
25kA
31.5kA
1
额定电压
kV
12
2
额定频率
Hz
50
3
额定电流
A
630、1250
630、1250、1600
1250、1600、2000
4
额定短路开断电流
kA
20
25
31.5
5
额定短路开断电流开断次数
次
30
16
机械寿命
次
10000
17
额定操作顺序

0-0.3s-CO-180s-0
18
配用操作机构

CY17Ⅰ、CT19Ⅰ
CY17Ⅱ、CT19Ⅱ
20
触头开距
mm
11±1
27
油缓冲器行程
mm
100+0.5

ZN28A、C、G-12系列户内高压真空断路器
ZN28A-12系列户内交流高压真空断路器主要用于固定式开柜中，在工矿企业、发电厂、变电站中，作为电气设备的保护与控制元件，并适用于频繁操作的场所。
ZN28G-12为ZN28A-12的派生型号，该产品采取了断路器和操动机构前后布置的一体化方式，安装及使用时更为方便，性能更加稳定可直接配置CD17电磁机构CT19弹簧机构。
ZN28C-12为ZN28A-12的派生型号，该产品为手车式结构，可以组装KYN1-12手车，KYN18-12手车、JYN2-12手车、JYN3-12手车，断路器和操动机构采取上下布置的方式，可配置CD17电磁机构或CT19弹簧机构。

序号
项目
单位
参　　　数
ZN28A-12/1000-20
ZN28A-12/1250-25
ZN28A-12/2000-31.5
1
额定电压
kV
12
12
12
2
额定电流
A
630 1000 1250
630 1250 1600
1250 1600 2000 2500
3
额定短路开断电流
kA
20
25
31.5
9
额定操作顺序

分-0.3s-合分-180s-合分
12
机械寿命
次
10000
10000
10000
13
触头开距
mm
11±1
11±1
11±1
14
接触行程
mm
4±1
4±1
4±1
17
极间中心距
mm
250±5
250±5
250±5

ZN28Z-12kV户内真空断路器
1、 完整的产品系列：额定电流从630A到4000A，额定短路开断电流从20kA到
50kA。
2、 先进的小型化铜铬触头纵磁场灭弧室 。
3、 方便灵活的结构形式和安装方式 。
4、 有保障的高可靠性和稳定性。
5、 产品系列性、通用性好，用户维护使用方便 。
6、完整的产品型式试验：额定短路开合电流、额定动稳定、满容量开断时的直流分量值等指标原员高出国家标准的规定。
序号
名称
单 位
型 号
ZN28-12/20
ZN28-12/25
ZN28-12/32
ZN28-12/40
ZN28-12/50
1
额定电压
kV
12
2
额定电流
A
630
1000
1250
1000
1250
1000
1250
2000
1250、1600
2000、2500
3150
4000
5
额定短路开断电流
kA
20
25
31.5
40
50
10
额定操作顺序

★
★
★
☆
☆
11
额定失步开断电流
kA

8
10
12.5
★O-0.3s-CO-180s-CO ☆O-180s-CO-180s-CO

ZN33B-12悬挂式高压真空断路器
ZN33B-12型悬挂式高压真空断路器是在原ZN33B-12产品基础上汲取了国内外VD4﹑VK﹑VS1型产品的技术精华，全新设计的高可靠、免维护产品。断路器适用于三相交流50HZ，额定电压12kV及以下的户内高压配电设备，作为电网设备、工矿企业动力设备的保护和控制单元，由于断路器外附专利产品CDY型永磁机构，使其具有优异的性能，特别适用于频繁操作，或多次开断短路电流的场所。

ZN39-40.5C系列户内高压真空断路器
ZN39-40.5C系列真空断路器，系三相交流50Hz、额定电压40.5kV户内高压配电装置。可与JYN1-35/GBC-35型开关柜配套。适用于发电厂、变电站等输配电系统的控制与保护，尤其适用于频繁操作的场所。
该真空断路器为手车式，结构合理、维护简便，使用安全可靠。配用CD10-Ⅱ型电磁操动机构或CT19-Ⅱ弹簧操动机构。
序号
名称
单位
数据
1
额定电压
kV
40.5
2
额定频率
Hz
50
5
额定电流
A
1250/1600
6
额定短路开断电流
kA
20
25
11
额定短路开断电流开断次数
次
8
12
机械寿命
10000
13
合闸时间
ms
≤100
14
分闸时间
≤60
15
外形尺寸(宽×深×高)
mm
1180×1414×1728
16
质量
kg
500

ZN40-12,ZN41-12户内高压真空断路器
ZN40-12/630～1250-31.5，ZN41-12/1600～4000-40/50型真空断路器为额定电压12kV，三相交流50Hz的户内高压开关设备。本断路器结构为框架式结构。断路器可配用CD10电磁操动机构也可配用CT8弹簧操动机构。可作为GG1A（F2）、XGN2-12等开关柜的首选断路器。
ZN40-12,ZN41-12户内高压真空断路器结构简单、开断能力强、寿命长、操作功能齐全、无爆炸危险、维修简便，适用作发电厂、变电所等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。
序号
名 称
ZN40-12
ZN41-12
1
额定电压（ kV ）
12
2
额定电流（ A ）
630
1250
1600
2000 2500 3150 4000
3
额定开断电流（ kA ）
16
20
20
31.5
31.5
40 50
7
额定短路电流开断次数（次）
30
30
8
操作顺序
O-0.3s-CO-180s-CO
O-180s-CO-180s-CO
9
额定雷电冲击耐受电压（ kA ）
75 （ 断口间 85 ）
10
1min 工频耐受电压（ kV ）
42 （ 断口间 48 ）
11
机械寿命（次）
10000
12
额定电流开断次数（次）
10000

ZN48A-40.5户内高压真空断路器

ZN56-12高压真空断路器
ZN56-12（V2000）户内高压真空断路器，系三相交流50Hz，额定电压12KV的户内装置，在10KV电力系统中供工矿企业、发电厂及变电站（所）作控制和保护之用，特别是用于频繁操作的场所。
该断路器配用陶瓷真空灭弧室，采用铜铬触头材料，杯状纵磁场触头结构。其触头的电磨损速率小，电寿命长，触头的耐压水平高，介质绝缘强度稳定，弧后恢复迅速，截流水平低，开断能力强。
断路器总体结构采用操动机构和灭弧室前后布置的形式，主导电回路部分为三相落地式结构。操动机构为平面布置的弹簧储能机构，具有手动储能和电动储能功能，操动机构置于灭弧室前的机箱内，机箱被四块中间隔板分成五个装配空间，其间分别装有操动机构得储能部分、传动部分、脱扣部分和缓冲部分。

ZN57A-12户内高压真空断路器
ZN57-12户内高压真空断路器是用于XGN15-12（Z）型箱型固定式交流金属封闭开关设备中，可代替负荷开关作为配电变电所的进线开关，为出线柜提供后备保护；同时，又可作为出线保护开关和控制容量大于1250kVA的配电变压器，还可作为双电源进线的联络断路器。本产品适用于3.6～12kV三相交流单母线及单母线分段的配电系统。
断路器采用三柱式结构，三个真空灭弧室分别固定装在环氧树脂浇注的绝缘筒内，相间为固体绝缘，外形尺寸小，相间距离为210mm（与SF6负荷开关一样），便于安装在XGN15-12型高压开关柜中，与SF6负荷开关柜可共用主母线；
操动机构与断路器一体化布置，机构侧装，三相灭弧室后、中、前布置，操动机构可以安装在开关柜门外，便于对操动机构及其辅助开关维护，其传动系统结构简单，调整环节少，充分保证灭弧室的机械特性参数，机械寿命达20000次。断路器可靠性高，维护量极少。
无油化，无污染环境。
真空灭弧室采用铜铬触头材料，纵磁场触头结构，具有开断能力强，绝缘强度高，截流值小，烧损轻，电寿命长，在整个工作期间免维护等优点。

ZN63A(VS1)-12系列户内高压真空断路器
ZN63A（VS1）型户内高压真空断路器是三相交流50HZ，额定电压为7.2～kV户内高压开关设备。具有可靠的联锁功能。
ZN63A（VS1）型户内高压真空断路器可进行频繁的操作，具有多次开断和快速重合闸的能力。
ZN63A（VS1）型户内高压真空断路器设计成前后分装结构，既可以作为固定安装的单元，也可与底盘车配装作单独手车使用。

ZN63S-12(VS1+)型户内高压真空断路器
ZN63S-12(VS1+)型户内高压真空断路器是三相交流50Hz、额定电压为7.2～12千伏户内高压开关设备。作为电网设备、工矿企业动力设备的保护和控制单元。断路器符合我国国家标准GB1984-89《交流高压断路器》、JB3855-96《3.6～40.5kV户内交流高压真空断路器》、DL403-91《10～35kV户内高压真空断路器订货技术条件》和相关的IEC标准，并具有可靠的联锁功能。
ZN63S-12(VS1 + )型户内高压真空断路器可进行频繁的操作，具有多次开断和快速重合闸的能力。
ZN63S-12(VS1 + )型户内高压真空断路器采用操动机构与断路器本体一体化设计，即可以作为固定安装的单元，也可以与底盘车配装组成手车单元使用。
序 号
项 目
单 位
数 值
1
额定电压
kV
12
2
额定频率
Hz
50
5
额定短路开断电流
kA
20
25
31.5
40
6
额定电流
A
630
630
1250
1250
1250
1250
1600
1600

2000
2000

2500
2500

3150
11
机械寿命
次
30000
10000
13
额定操作顺序
O-t-CO-t1-CO
注：20kA、25kA、31.5kA t=0.3s t1=180s 40kA t=180s、t1=180s
产品结构及工作原理：
　 1、断路器总体结构：ZN63S-12(VS1+)型户内高压真空断路器总体结构采用操动机构和灭弧室前后布置的形式，主导电回路部分为三相落地式结构。上、下出线底座及灭弧室被安装在一个管状的绝缘筒式，绝缘筒由环氧树脂采用APG工艺浇注而成，因而特别抗爬电，这种结构设计使得灭弧室表面不易聚积粉尘，不仅可以防止真空弧灭弧室受到外部因素造成损坏而且可以确保即使在湿热及严重污秽环境下，也可对电压效应呈现出高阻态。
2、操动机构结构：ZN63S-12(VS1+)型户内高压真空断路器配用新型SS1型弹簧操动机构，该机构具有手动和电动储能功能，结构简练，可靠性高。操动机构置于灭弧室前的机箱内，断路器的机箱同时用作操动机构的构架。ZN63S-12(VS1+)型户内高压真空断路器将真空灭弧室与操动机构前后布置组成统一整体，使操动机构的操动性能与灭弧室开合所需性能更为吻合，减小了不必要的中间环节，降低了能耗，使ZN63S-12(VS1+)型户内高压真空断路器的性能更为可靠。ZN63S-12(VS1+)型户内高压真空断路器既可装入手车式开关柜，也可装入固定式开关柜。
3、灭弧原理：断路器配用的真空弧室具有极高的真空度，当动、静触头在操动机构作用下带电分闸时，在触头尖将会产生电弧，同时，在触头间隙中产生适当的纵磁场，使真空电弧保持扩散型，并使电弧均匀地分布在触头表面燃烧，并维持低的电弧电压。在电流自然过零时，残留的离子，电子和金属蒸气在微妙数量的时间内就可复合或聚集在触头表面和屏幕蔽罩上，灭弧室断口的介质绝缘强度很快恢复，从而熄灭电弧，达到分断的目的。由于真空断路器采用纵磁场真空灭弧室。因而具有强而稳定的开断电流的能力。
4、防误联锁：断路器能提供完善可靠的防误操作功能。
a.断路器合闸操作完成后，在断路器未分闸时将不能再次合闸；
b.断路器在合闸结束后，如合闸电信号未及时去除，断路器内部防跳控制回路将切断合闸回路防止多次重合闸；
c.手车式断路器在未到试验位置或工作位置时，断路器不能合闸，防止断路器处于合闸状态进入负荷区；
d.手车式断路器在工作位置或试验位置合闸后，手车不能移动，防止在合闸状态拉出或推进负荷区；
e.断路器可按用户需要配置合闸闭锁，在二次控制电源未接通时阻止手动进行合闸操作。
ZN63M-12系列户内高压永磁真空断路器
ZN63M-12系列户内高压永磁真空断路器(以下简称断路器)是三相交流50Hz，额定电压为12KV的户内高压开关设备。它主要由真空断路器本体、控制器及外置高压互感器三大部分组成，具有故障检测，保护控制、及远程通讯等功能。其控制器采用先进的DSP芯片和嵌入式操作系统，集控制、保护于一体，控制器带有RS485接口，可加装远程通信模块，满足电力系统远程通讯和配网自动化需要，完成四遥功能。
ZN63M-12系列户内高压永磁真空断路器采用永磁操作机构，使用寿命长、可靠性高、免维护。适用于城网和农网变电所出口开关、主干线分段开关和分支线、用户入口开关。

ZN63u-15真空断路器
产品特点：机械耐久性和电气耐久性；额定电流从630A-1250A；额定短路开断电流从20kA-31.5kA；立式的绝缘筒；产品系列性、通用性好，用户维护使用方便。

ZN65-12型户内交流高压真空断路器
ZN65-12型户内高压真空断路器作为配电线路中的一个重要元件，承担着线路电力的接通、切断、故障保护等功能。本断路器可以使用在三相交流50Hz、额定电压为12kV及以下的电力系统中，可供工矿企业、发电厂以及变电站作电气设备的控制和保护之用，并适用于频繁操作的场所。

ZN65A-12系列户内高压真空断路器
ZN65A-12型真空断路器除可用于发电厂、输配电系统的一般保护设备外，还可用于小型发电机出口、电炉炼钢等设备的控制及保护，其性能处于国内领先水平，达到了九十年代末国内同类型产品的最高水准。该断路器结构简单、动作稳定、可靠、维护简便，操作机构为弹簧储能式，满足国内外各种真空灭弧室的技术、机械特性参数。
ZN66-12户内高压真空断路器
ZN66-12系列加强绝缘型户内高压真空断路器是由电力部与机械部联合设计的，具有目前国内同类产品中领先水平的新一代12KV系列真空断路器。该系列真空断路器是三相交流50Hz,额定电压为12KV 的户内装置，装设于各类开关柜中供工矿企业、发电厂及变电站作电气设施的保护和控制之用，尚能适用于凝露，轻度污秽及频繁操作的场所。

ZN68-12(ZN12-12)系列户内高压真空断路器
ZN68-12(ZN12-12)系列高压真空断路器，系三相交流50Hz，额定电压12kV及以下的户内高压配电装置。本系列产品结构简单、开断能力强、寿命长、操作功能齐全、维护简便，适用于发电厂、变电站等输配电系统的控制与保护，尤其适用于频繁操作的场所。本系列产品的操动机构为弹簧储能式，可以用交流或直流操作，亦可用手动操作。
序号
名称
单位
数据
1
额定短路开断电流kA
kA
20
31.5
40
4
额定峰值耐受电流
50
80
100
5
额定短路持续时间
s
4
6
额定短路开断电流开断次数
次
30
7
机械寿命
10000
10
单个电容器组开断电流
A
630
12
储能电动机额定电压
V
DC220，110；AC220，110
13
分、合闸电压
DC220，110；AC220，110
15
分、合闸线圈功率
W
245

ZN70-12户内高压真空断路器
ZN70(DZN)-12户内高压真空断路器产品技术性能达到国际领先水平，符合GB1984、DL/T402-1999、IEC60056等标准。该产品可作为额定电压12kV、三相交流50Hz的户内变配电装置，尤其适用于开断重要负荷及频繁操作、免维护的场所。

ZN72-40.5户内高压真空断路器
ZN72—40.5型真空断路器为额定电压40.5kV，三相交流50Hz的户内高压开关设备。本断路器机构与开关一体；专用的操动机构为弹簧储能式，可以用交直流储能操作，也可用手动操作。断路器结构简单、开断能力强、寿命长、操作功能齐全、无爆炸危险、维修简便，适用作发电厂、变电所等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。
序号
名 称
单位
技术参数
1
额定电压
kV
40.5
2
额定电流
A
1250 、 1600 、 2000
3
额定短路开断电流
kA
25 31.5
5
额定操作顺序

O-0.3s-CO-180s-CO
8
额定短路电流开断次数
次
20
12
机械寿命
次
6000 10000
15
储能电动机功率
W
350
16
储能电动机额定电压
V
≌ 110 、≌ 220
18
合闸电磁铁额定电压
V
-110 -220
20
过电流脱扣器额定电流
A
5
　 注：分、合闸时间均为在最高、最低和额定操作电压下的操作时间。

ZN73系列户内交流高压真空断路器
ZN73-12型户内高压真空断路器是三相交流50Hz，额定电压为12kV的户内装置，适用于投切各种不同性质的负荷及频繁操作的场合，可供工矿、企业、发电厂设备及变电站电气设施的保护和控制之用。

ZN73A-12/D型户内高压永磁真空断路器
ZN73A-12/D型户内高压永磁真空断路器，属国内先进产品。该产品采用自主研发的YG型永磁操动机构，具有手动分闸和电动合分闸功能。省去了传统弹簧机构中复杂、易损的储能和锁扣装置，极大的简化了传动环节，尤其是手动分闸装置，用于二次操作回路故障时，带负荷紧急分闸操作，从而真正实现了高可靠、长寿命、免检修，维护简单。正常情况下使用寿命长达10万次。
项目
单位
参数
额定电压
KV
12
额定频率
HZ
50
额定电流
A
630-1250 1250-3150 1250-4000
额定短路开断电流
kA
20 25 31.5 40
额定短路关合电流
kA
50 63 80 100
额定短路持续时间
S
4
额定操作顺序

off分-0.3s-合分 on/off-180s-合/分on/off
机械寿命
次
≥100000
触头开距
mm
11±1*
超行程
mm
3.5±0.5
相间中心距
mm
210 275

ZN73Y系列户内永磁真空断路器

ZN73D-12户内交流高压真空断路器
ZN73D-12 型户内交流高压真空断路器是三相交流50Hz，额定电压为7.2～12kV的户内高压开关设备。具有可靠的联锁。断路器可进行频繁的操作，具有多次开断和快速重合闸的能力。断路器设计成前后分装结构，既可作为固定安装的单元，也可与底盘车配装作单独的手车使用。
产品特点：1. 整体式结构；2. 灭弧室封闭安装； 3. 高性能的真空灭弧；4. 良好的机械特性；5. 灵活多样的安装形式。

ZN75-12高压真空断路器
ZN75-12（VK）户内高压真空断路器，系三相交流50HZ、额定电压12KV、额定电流630~4000A的户内装置，配专用的弹簧操动机构，供工矿企业，发电厂及配电站作保护和控制之用，并适用于频繁操作的场所。可用于海拔至3000M的地区，并可在热带、寒带、及沙漠地区使用。

ZN76-40.5户内高压真空断路器
ZN76-40.5(VY)户内高压交流真空断路器，系三相交流50HZ、额定电压40.5KV、额定电流1250A或2000A的户内装置，配专用的弹簧操作机构，供工矿企业、发电厂及配电站作保护和控制之用，并适用于频繁操作的场所。

ZN80-12户内高压真空断路器
ZN80-12户内高压真空断路器系三相交流50HZ、额定电压12KV户内高压开关设备。该断路器为弹簧储能式，可以交流或直流操作，也可用手动操作，该产品是德国西门子技术与美国西屋技术相结合的新型断路器。适用于发电厂、变电站输配电系统的控制或保护开关，尤其适用于开断重要负载及频繁操作的场所。

ZN82-12真空断路器
ZN82-12真空断路器采用世界上先进的小型化，高功能灭弧室制造技术。触头用低截流水平的铜铬合金，截流小（3.5A以下），操作过电压小于2.0倍。触头部形状刻意加工，31.5kA以下采用纵向旋转磁场灭弧，40kA以上采用横向旋转磁场灭弧，可防止触头表面局部过热，减少触头磨损，延长触头寿命，额定短路电流开断次数不少于100次。
 ZN82-12真空断路器配用电动机弹簧式操动机构，交直流电源两用，操作电流小，弹簧储能时间小于5s，适合于频繁操作场合。
断路器辅助功能完备：自带防跳功能和低电压电容脱扣器，辅助开关多达三付，预留接点多，可作备用。二次触头接点有64对，且与手车位置有可靠的机械联锁，同时，控制电源交、直流均可，适应性强。
 40kA的真空断路器，由于灭弧室设计结构先进，制造精良，仍具有快速重合闸功能（O-0.3S-CO-180S-CO）。

ZN85-40.5系列户内高压真空断路器
ZN85-40.5系列户内高压真空断路器适用于三相交流50HZ\40.5KV系统中,可供工矿企业,发电厂及变电站作为分合负荷电流,过载电流,故障电流之用,并适用于频繁操作的场合。
ZN85-40.5/600-31.5小型化断路器适用于40.5kV及以下交流50Hz的三相电力系统，作为开合负荷电流、过载电流及短路电流之用，特别适用于频繁操作的场所，具有多次开断和快速重合闸的功能。断路器与推进机构配装作为单独手车与KYN61移开式开关设备配用。
ZN85-40.5/600-31.5小型化断路器性能特点:
操动机构：弹簧操动机构与开关分体组装，具有手动和电动合分闸操作功能。机构带有脱扣装置、操作次数记录器、储能指示装置及分合闸指示装置,还可配装防跳跃装置。移开式手车结构：断路器移动推进机构配装于断路器壳体上，它与断路器之间有可靠的动作联锁，并通过它使断路器机架与柜体保持可靠接地。
项目
单位
参数
额定电压
KV
40.5
额定频率
HZ
50
额定电流
A
1600 2
