模板工程分项施工方案.docx

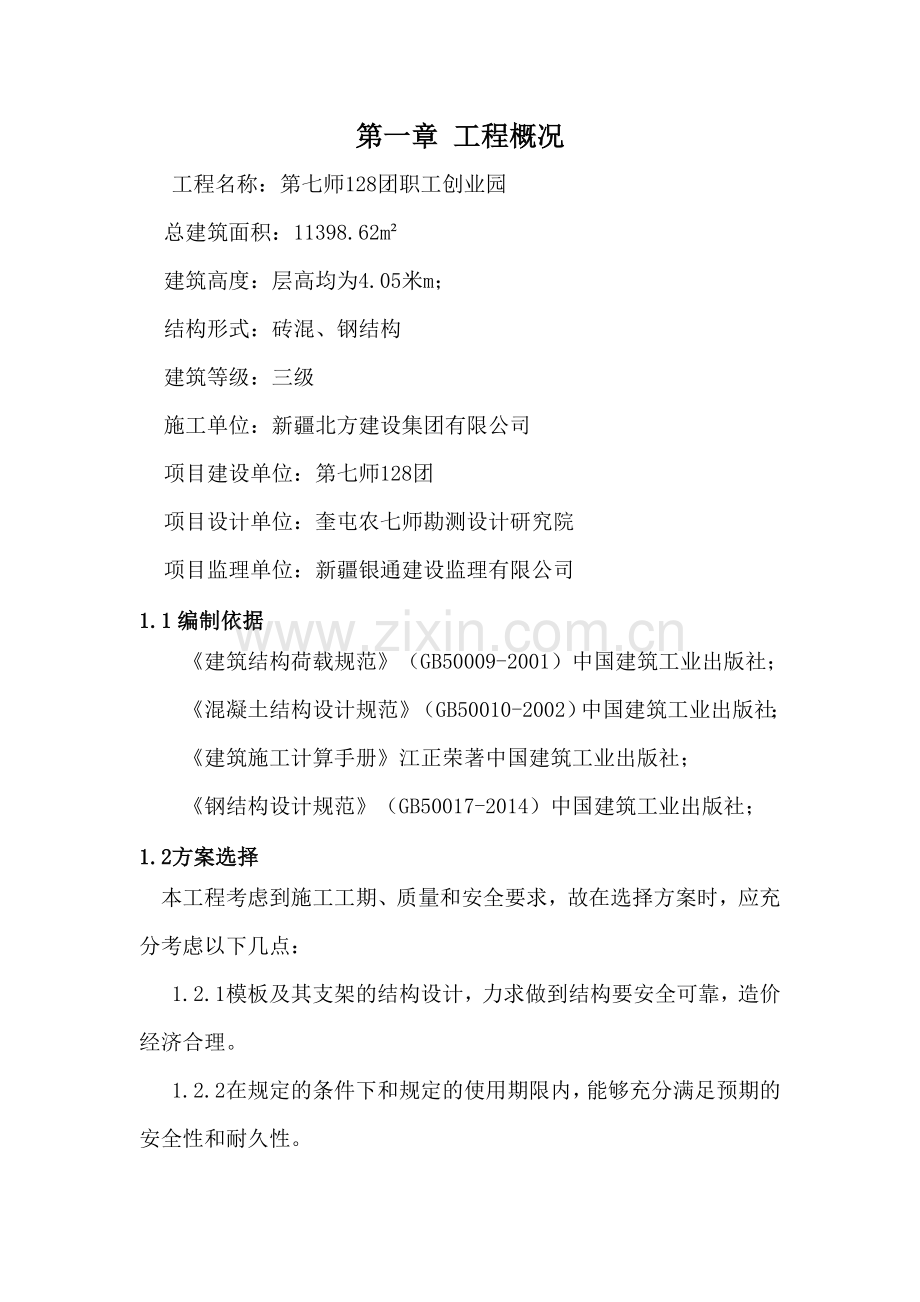

第一章 工程概况
工程名称：第七师128团职工创业园
总建筑面积：11398.62m²
建筑高度：层高均为4.05米m；
结构形式：砖混、钢结构
建筑等级：三级
施工单位：新疆北方建设集团有限公司
项目建设单位：第七师128团
项目设计单位：奎屯农七师勘测设计研究院
项目监理单位：新疆银通建设监理有限公司
1.1编制依据
《建筑结构荷载规范》（GB50009-2001）中国建筑工业出版社；
《混凝土结构设计规范》（GB50010-2002）中国建筑工业出版社；
《建筑施工计算手册》江正荣著中国建筑工业出版社；
《钢结构设计规范》（GB50017-2014）中国建筑工业出版社；
1.2方案选择
本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：
1.2.1模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。
1.2.2在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。

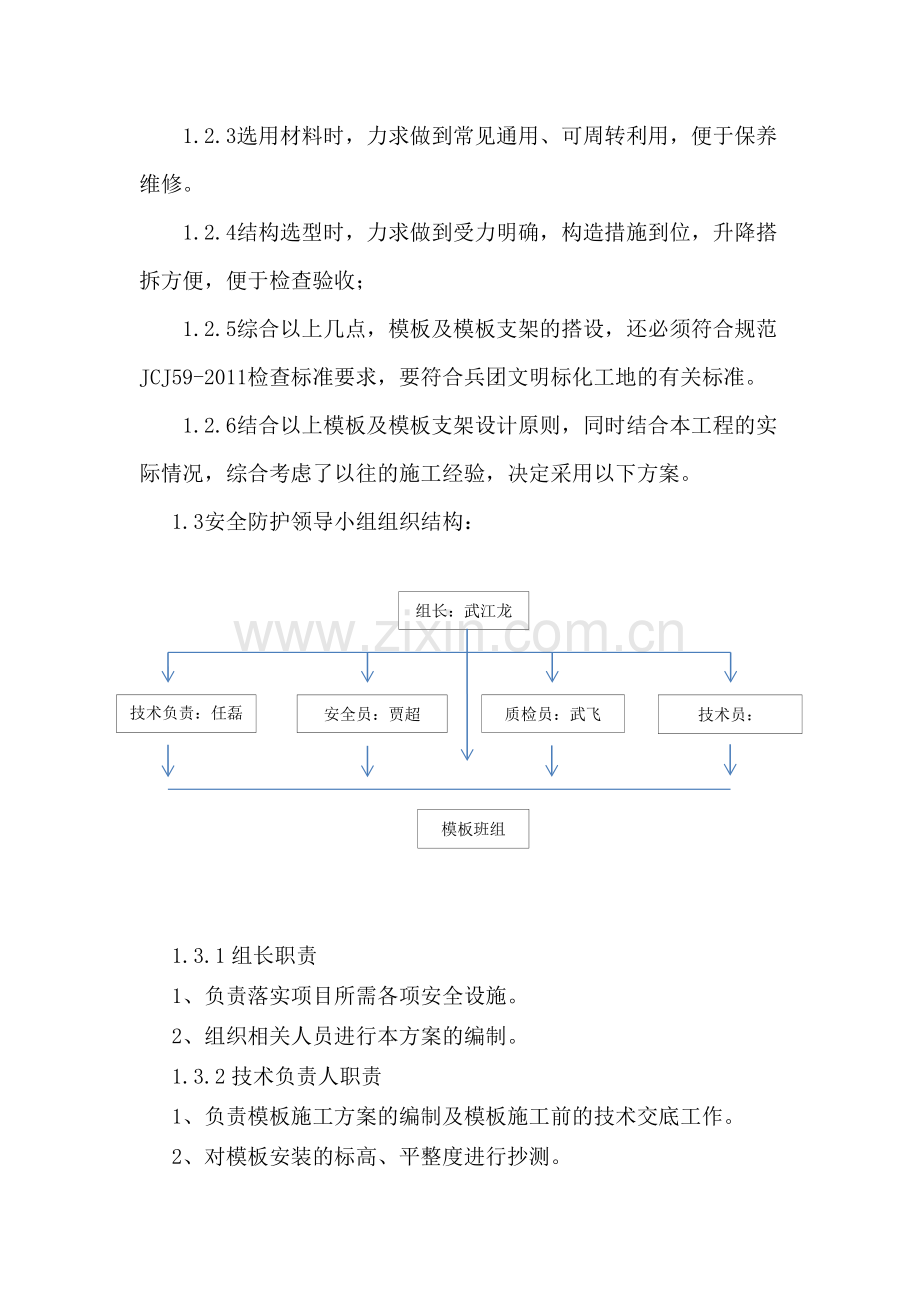

1.2.3选用材料时，力求做到常见通用、可周转利用，便于保养维修。
1.2.4结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；
1.2.5综合以上几点，模板及模板支架的搭设，还必须符合规范JCJ59-2011检查标准要求，要符合兵团文明标化工地的有关标准。
1.2.6结合以上模板及模板支架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下方案。
1.3安全防护领导小组组织结构：

组长：武江龙

技术员：
质检员：武飞
安全员：贾超
技术负责：任磊

2、

模板班组

1.3.1组长职责
1、负责落实项目所需各项安全设施。
2、组织相关人员进行本方案的编制。
1.3.2技术负责人职责
1、负责模板施工方案的编制及模板施工前的技术交底工作。
2、对模板安装的标高、平整度进行抄测。
3、协同项目经理、安全员做好施工现场的安全检查，发现隐患，应立即提出技术整改措施。
4、根据砼的强度报告，控制模板拆除时间。
1.3.3安全员职责
1、组织各施工班组进行安全活动和安全教育。
2、督促检查施工操作人员正确使用施工机具及防护用品。
3、负责对工地各种安全标志牌、警示牌及安全标语的张挂工作。
4、掌握了解本项目的安全生产情况，发现事故隐患及苗头，应及时采取措施，予以整改和纠正。
1.3.4质量检查员职责
1、模板搭设完毕，对模板及支撑的稳定性进行检查。
2、在进行质量检查的同时，协助安全员进行安全检查，对检查出隐患及时提出技术整改方案。
3、杜绝违章指挥，制止违章蛮干，确保模板施工安全目标的实现。
1.3.5模板工职责
1、认真学习并严格执行安全技术操作规程，自觉遵守安全生产规章制度，积极参加安全活动。
2、认真执行安全技术交底，严格按照方案进行模板搭设及拆除。
3、模板拆除需经施工员批准后方可进行，不违章作业，服从安全人同的指导。
4、对不安全作业要敢于制止，并有权拒绝违章指令。
5、发生伤亡和未遂事故，要保护现场并立即上报。
1.4模板工程材料的选择
为了加快施工进度和保证砼结构质量，柱梁模板采用12mm厚胶合模板，用短木方当龙骨用步步紧掐住短木方。顶板以钢管配顶丝当支架，以50×70cm长木方排列支撑。对钢管、扣件须进行检测，进料时材料部门要严格把质量关，对不符合要求和劣质材料要及时退货，不准进入现场使用。在配制模板前必须先放好大样图，然后再制作模板。制作时要认真复核尺寸，模板制作时电锯切割要采用小直径合金锯片以达到模板切割质量。配模时所有接缝处要进行刨光拼缝，不准切割后直接使用，选用的方木背楞要进行认真调直处理，对弯曲变形过大的方木严禁使用。制作后的模板要按顺序编号，并堆放整齐，模板放在阴凉干燥处，以防变形。
1.4.1本工程采用以下支模材料：
a.胶合模板（厚度12mm）：用于楼板、构造柱、梁模板。
b.长方木（50×70cm）：用于柱模板、梁模板等。
c.钢管：围楞和搭支模架用。
d.扣件：用于支模钢管架体的连接与紧固。
e.双面胶带：用于防止柱、梁阳角漏浆。
f、黄胶带（50mm宽）：用于楼板模板接缝张贴。
1.4.2采用此种方法施工有以下优点：
a.保证了砼表面的平整度和表面光洁；
b.保证了砼的密实度，避免出现缺棱掉角；
c.模板表面光滑、光洁脱模容易；
d.表面的砼浆不易粘在模板表面，便于清理，简化了施工工序；
e.对混凝土现浇构件尺寸有保证；
f.避免了普通模板遇水后变形和表面起皱、起鼓等现象；
g.具有灵活多用的功能；
f.增加模板的使用寿命，降低消耗。
1.5模板施工工艺流程方案
1.5.1施工工艺：
模板施工顺序为：基础模→柱模→梁模→顶板模
其中各段施工工艺流程为：
a、柱模：
弹柱位置线→找平层做定位墩→安装柱模板→安柱箍→安拉杆及加固→办理预检
b、梁模：
弹出梁轴线及水平线并复核→搭设梁模支架→安装梁底楞或梁卡→安装梁底模→梁底起拱→绑扎钢筋→安装梁侧模→安装上下锁口楞，斜撑楞和对柱螺栓→复核梁模尺寸位置→加固后验收
c、板模：
搭设支架→安装板模木楞→调整楼板下皮标高及起拱→铺设模板→检查模板上皮标高，平整度→绑板筋
1.6主要部位模板支设方案
1.6.1柱模
柱模采用木胶板，加固肋条采用50mm*100mm木枋及F48.3mm*3.6mm钢管紧固，柱模四边在板中预埋F20钢筋头固定加固钢管，用来穿螺杆的PVC管长度等于砼构件厚度，即PVC管正好卡在两侧模板的里边，且在PVC管与模板的接触面处加设专用塑料垫块，以防漏浆，采取这种施工方法可以取消原施工方法中墙柱内支模用的钢筋撑铁，大大节约钢材用量，且浇筑完的砼观感好。

1.6.2梁模
梁模采用木胶板，加固肋条采用50*70木枋及F48.3*3.钢管做背杠，当梁高超过600mm时增设穿梁拉杆，拉杆通过“3”型卡、螺帽与加固肋条连接，螺杆横向间距为600mm，竖向间距视梁高而定，梁高600-800mm时设一道拉杆，800-1200时设二道拉杆，1200~1500设三道拉杆。梁底模为先加工成型模板（块）拼成，梁侧模则按交叉梁位置留设岔口，具体支设方案如下：
1.6.3支承体系
梁板模板采用扣件式钢管支承体系，钢管均采用Φ48×3.5建筑钢管，立杆间距不大于1000×1000。所有支模架均设置扫地杆及立杆垫木，立杆垫木采用200×2700×50松木板。每1500mm高度设置一道纵横双向水平拉杆，并根据具体情况加设斜撑。

（1）、在柱子上弹出轴线，梁位置线及水平线、钉柱头模板。
（2）、按设计标高调整水平担杆标高，然后安放梁底模，并拉线找平。
（3）、根据所弹墨线安装梁侧模板，顶撑杆及斜撑等。
（4）、为保证梁在砼在浇筑时不发生变形，其梁下支架立杆设三排，立杆间距£500mm。
1.6.4板模
采用木胶板做面板，木枋做背肋，满堂钢管脚手架做支撑及加固，根据工程特点，立杆间距大于80mm,小于1200mm，为保证支撑的牢固性，设一道扫地杆，二道水平杆，木枋背肋按大龙骨间距600-1200mm，小龙骨间距400~600mm排设。铺板底模板时应从四周向中心铺设，在中间收口板模铺设完毕后，应清扫干净，检查合格后再铺设钢筋，考虑到楼层施工荷载，为保证施工质量，梁板模拆除时间必须满足表中规定。

图2 楼板支撑架荷载计算单元
1.7模板支设条件
1.7.1基础：基础垫层浇注完毕，并已经验收合格，垫层面积水排除干净；垫层已弹好梁线和底板边线并已清理干净。
1.7.2现浇板、圈梁：砖砌体已经验收合格，允许进行下道工序施工。各楼层已弹好标高控制线，梁板模板位置、标高等已经验收合格。
1.8支设拆除通用要求
1.8.1支设：
（1）、选用的模板平整、无翘曲、变形、坑凹等缺陷。选用的胶合板无烂板，或将烂板部分锯除后方可使用。
（2）、模板拼装时，板缝必须用海绵条预先夹挤处理后方可继续进行拼装。
（3）、钢管支设必须满足稳定性、强度、刚度要求，扣件必须拧紧。
（4）、模板内侧或表面需平整，接缝严密，不得漏缝。
（5）、模板支设调整时不得对木模、扣件等硬砸，以免损坏其使用性能。
（6）、各种预埋件和予留孔洞的规格尺寸、数量、位置必须符合图纸要求。
（7）、柱模、梁模必须预先于加工场制作完毕并经过预先拼装后，方可运至施工现场使用。
（8）、梁板柱接头一律采用专门制作的定型接头模板。
（9）、梁模板按要求起拱。
1.8.2拆除：
（1）、模板拆除流程按支设流程反向进行。
（2）、拆模时不要用力过猛或过急，拆下的模板、支撑等及时清运整理。
（3）、模板拆除后须及时清理干净、分类堆放整齐。
（4）、梁、板、柱拆模时应小心碰坏梁边角。
1.9模板支设节点处理：
1.9.1梁柱接头：根据以前柱砼接头施工时，模缝不严，造成砼浇注时接头处漏浆严重，造成接头砼质量差。现采取在柱接头处粘2mm双面胶带或粘海绵条，再拼接模板 。
1.10模板拆除
1.10.1模板拆除根据现场同条件的试块指导强度，符合设计要求的百分率后，由技术人员发放拆模通知书后，方可拆模。
1.10.2模板及其支架在拆除时混凝土强度要达到如下要求。在拆除侧模时，混凝土强度要达到1.2MPa（依据拆模试块强度而定），保证其表面及棱角不因拆除模板而受损后方可拆除。混凝土的底模，其混凝土强度必须符合下表规定后方可拆除。
1.10.3拆除模板的顺序与安装模板顺序相反，先支的模板后拆，后支的先拆。楼板模板拆除时，先调节顶部支撑头，使其向下移动，达到模板与楼板分离的要求，保留养护支撑及其上的养护木方或养护模板，其余模板均落在满堂脚手架上。拆除板模板时要保留板的养护支撑。
1.10.4模板拆除吊至存放地点时，模板保持平放，然后用铲刀、湿布进行清理。支模前刷脱模剂。模板有损坏的地方及时进行修理，以保证使用质量。
1.10.5模板拆除后，及时进行板面清理，涂刷隔离剂，防止粘结灰浆。
1.10.6模板的拆除时间根据工地所留同条件养护试块的强度决定。
1.10.7柱及梁侧模在砼强度能保证其表面及棱角不因拆模而受损坏后即可拆除。
1.10.8梁板底模在砼强度达到下表条件后，方可拆除。
结构类型
结构跨度
砼实际强度达到
设计强度的百分率（%）
板
£ 2
50
> 2£ 8
75
>8
100
梁
£ 8
75
>8
100
1.10.9模板拆除顺序遵循先支后拆、后支先拆，先拆不承重的模板，后拆承重部分模板，自上而下，支架先拆侧向支撑后拆竖向支撑的原则。
1.10.10模板工程作业组织，遵从某一区段的支模与拆模，由同一个作业班组人员施工，由于支模时已考虑到拆模的安全与方便，且拆模时其班组人员熟知情况，易找到关键点、位，对拆模的进度、安全、模板及配件的保护都有利。
1.10.11拆模时不得用钢棍或铁锤猛击乱撬，以防砼外观及内部受损，严禁使拆下的模板自由坠落于地面。
1.10.12拆下的模板立即组织人员清理表面，在刷完脱模剂后方可吊入下层进行拼装。
1.10.13未经技术人员通知，不经施工员安排，任何人员不得随意拆除模板、支撑及加固系统。
1.11质量控制及成品保护
1.11.1质量保证措施
（1）、针对本工程特征，确保模板施工质量，其质量控制框架图如下：
项目经理

质检员
技术负责人

木工施工作业班组
木工
技术员

（2）、模板支设完毕后，由施工员、质检人员会同木工班组长进行联合检查，对所有模板的清洁、加固、接缝是否符合要求，并对模板的轴线、标高、垂直度进行复核，经复检合格后由工地质检员通知监理进行验收，验收通过后方可浇筑砼。
1.11.2质量控制要点
（1）、梁、板模板
现象：梁、板底不平、下挠、梁侧模不平直，梁上下口涨模。
控制方法：梁、板底模板的龙骨及支撑的截面尺寸及间距应通过设计计算决定，使模板的支撑系统有足够的强度和刚度，且作业中应认真执行设计要求，以防止砼浇筑时模板变形。模板支柱应座落在坚实的地面上，且各扣件应紧固，避免因支柱下沈引起梁板产生下挠，同时梁、板模板应按设计及规范要求起拱，梁模板上下口设置销口楞后再进行侧模加固，以保证上、下口模板不变形。
（2）、柱模板
A、现象：涨模，断面尺寸不准
控制方法：根据柱高和断面尺寸设计校算柱箍尺寸和间距以及对大断面柱使用穿柱螺杆和竖向钢楞，以保证柱模的强度、刚度足以抵抗砼的侧压力。
B、现象：柱身扭向
控制方法：支模前先校正柱筋，使其首先不扭向，安装斜撑或拉锚吊线找垂直时，相邻两片柱模从上端每面吊两点，使线坠到地面，线坠所立两点到柱边所弹墨线距离均相等，从而保证柱不扭向。
C、现象：轴线位移，一排柱不在同一直线上
控制方法：成排柱子、支模前先在地面上弹出柱轴线及轴边通线，然后分别弹出每柱的另一方向轴线，再确定柱的另两条边线。支柱模时，先立两端柱模，校正垂直与位置无误后，柱模顶柱通线，再支中间柱模，柱距较小时，通排支设水平拉杆及剪力撑，柱距较大时，每柱分别四面支撑，保证每柱的垂直及位置正确。
1.11.3文明施工
所有木模、木方、钢管在支、拆模及运输时，应轻搬轻放，发现模板有变形的应及时修理，模板拆完后应及时清理干净表面砼渣，并涂刷脱模剂分规格码放。木模不得随意开洞，锯口、堵缝小块九夹板及不能再利用之模板不得随意乱放，应运到工地废料收集点集中码放。
所有卡扣分类别在拆模时用编织带集中收集，然后吊入下层进行施工，不得随意抛弃及混装。每层楼面拆完模后必须清理完所有楼板面上的垃圾及废料，做到文明施工，规范作业。
模板支设完毕后，应清扫干净梁底、板上锯末、木屑。
1.12模板支设质量验收标准：
1.12.1模板及其支架必须有足够的强度、刚度、稳定性。管架的支撑部分必须有足够的支承面积，并有适当的排水措施。
1.12.2接缝宽度不得大于1mm，并用海绵或胶带封严。
1.12.3所有模板使用前必须清理、刷隔离剂。

1.12.4允许偏差项目：
序号
项目
允许偏差
1
轴线位移
基础
5
柱墙梁
5
2
标高
±5
3
截面尺寸
基础
±10
柱墙梁
+4— -5
4
每层垂直度
3
5
相邻两板表面高低差
2
6
表面平整度
5
7
预埋钢板中心线位移
3
8
预埋管孔中心线位移
3
10
预留洞
中心线位移
10
截面内部尺寸
+10— -0
1.13模板安装
1.13.1模板安装的一般要求
竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装柱模前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板下的找平砂浆。
模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固，以保持模板的整体性。拼装的精度要求如下：
a、两块模板之间拼缝 ≤1
b、相邻模板之间高低差 ≤1
c、模板平整度 ≤2
d、模板平面尺寸偏差 ±3
1.14模板定位
当底板或顶板混凝土浇筑完毕并具有一定强度（≥1.2MPa），即用手按不松软、无痕迹，方可上人开始进行轴线投测。首先根据楼面轴线测量孔引测建筑物的主轴线的控制线，并以该控制线为起点，引出每道细部轴线，根据轴线位置放出细部截面位置尺寸线、模板500（mm） 控制线，以便于模板的安装和校正。当混凝土浇筑完毕，模板拆除以后，开始引测楼层500mm 标高控制线，并根据该500mm 线将板底的控制线直接引测到墙、柱上。
1.15±0．000以下模板安装要求
a、底板模板安装顺序及技术要点
垫层施工完毕后进行底板模板安装，底板侧模全部采用砖模，沿底板边线外延50mm砌筑240mm厚砖墙，高度二底板厚+450mm，在底板厚度范围内砌筑永久性保护墙，砂浆采用1：3水泥砂浆，上面450nnn部分砌筑临时性保护墙，用混合砂浆砌筑，砖墙内侧抹20mm厚1：3水泥砂浆。
b、梁模板安装顺序及技术要点
①模板安装顺序：搭设和调平模板支架(包括安装水平拉杆和剪力撑)→按标高铺梁底模板→拉线找直→绑扎粱钢筋→安装垫块→梁两侧模板→调整模板
②技术要点：按设计要求起拱(跨度大于4m时，起拱2‰)，并注意梁的侧模包住底模，下面龙骨包住侧模。
c、楼板模板安装顺序及技术要点
①模板安装顺序："满堂"脚手架→主龙骨→次龙骨→柱头模板龙骨→柱头模板、顶板模板→拼装→顶板内、外墙柱头模板龙骨→模板调整验收→进行下道工序
②技术要点：楼板模板当采用单块就位时，宜以每个铺设单元从四周先用阴角模板与墙、梁模板连接，然后向中央铺设.
d、柱模板安装顺序及技术要点
①模板安装顺序：搭设脚手架→柱模就位安装→安装柱模→安装支撑→固定柱模→浇筑混凝土→拆除脚手架、模板→清理模板
②技术要点：板块与板块竖向接缝处理，做成企口式拼接，然后加柱箍、支撑体系将柱固定。
1.16±0.000以上模板安装要求
a、梁、板模板安装顺序及技术要点
①模板安装顺序："满堂"脚手架→主龙骨→次龙骨→柱头模板龙骨→柱头模板、顶板模板→拼装→顶板内、外墙柱头模板龙骨→模板调整验收→进行下道工序
②技术要点：楼板模板当采用单块就位尺寸，宜以每个铺设单元从四周先用阴角模板与墙、梁模板连接，然后向中央铺设，按设计要求起拱(跨度大于4m时，起拱0.2％)，起拱部位为中间起拱，四周不起拱。
b、柱模板安装顺序及施工工艺
①模板安装顺序：搭设脚手架→柱模就位安装→安装柱模→安装支撑→固定柱模→浇筑混凝土→拆除脚手架、模板→清理模板
②技术要点：板块与板块竖向接缝处理，做成企口式拼接，然后加柱箍、支撑体系将柱固定。
c、柱模板安装顺序及技术要点
①模板安装顺序：搭设脚手架→柱模就位安装→安装柱模→安装支撑→固定柱模→浇筑混凝土→拆除脚手架、模板→清理模板
②技术要点：板块与板块竖向接缝处理，做成企口式拼接，然后加柱箍、支撑体系将柱固定。
第二章 模板技术措施
2.1进场模板质量标准
模板要求：
（1）技术性能必须符合相关质量标准（通过收存、检查进场木胶合板出厂合格证和检测报告来检验）。
（2）外观质量检查标准（通过观察检验）
任意部位不得有腐朽、霉斑、鼓泡。不得有板边缺损、起毛。每平方米单板脱胶不大于0.001m2 。每平方米污染面积不大于0.005m2
（3）规格尺寸标准
厚度检测方法：用钢卷尺在距板边20mm 处，长短边分别测3 点、1 点，取8 点平均值；各测点与平均值差为偏差。长、宽检测方法：用钢卷尺在距板边100mm 处分别测量每张板长、宽各2点，取平均值。对角线差检测方法：用钢卷尺测量两对角线之差。翘曲度检测方法：用钢直尺量对角线长度，并用楔形塞尺（或钢卷尺）量钢直尺与板面间最大弦高，后者与前者的比值为翘曲度。
2.2模板安装质量要求
必须符合《混凝土结构工程施工及验收规范》（GB 50204-2002）及相关规范要求。即"模板及其支架应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载"。
（1）主控项目
1）安装现浇结构的上层模板及其支架时，下层楼板应具有承受上层荷载的承载能力，或加设支架；上下层支架的立柱应对准，并铺设垫板。
检查数量：全数检查。
检验方法：对照模板设计文件和施工技术方案观察。
2）在涂刷模板隔离剂时，不得沾污钢筋和混凝土接槎处。
检查数量：全数检查。
检验方法：观察。
（2） 一般项目
1）模板安装应满足下列要求：
模板的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水；模板与混凝土的接触面应清理干净并涂刷隔离剂；浇筑混凝土前，模板内的杂物应清理干净；
检查数量：全数检查。
检验方法：观察。
2）对跨度不小于4m 的现浇钢筋混凝土梁、板，其模板应按要求起拱。
检查数量：按规范要求的检验批（在同一检验批内，对梁，应抽查构件数量的10％，且不应少于3 件；对板，应按有代表性的自然间抽查10％，且不得小于3 间。）检验方法：水准仪或拉线、钢尺检查。
3）固定在模板上的预埋件、预留孔洞均不得遗漏，且应安装牢固其偏差应符合附表1的规定；

检查数量：按规范要求的检验批(对梁、柱，应抽查构件数量的10％，且不应少于3 件；对墙和板，应按有代表性的自然间抽查10％，且不得小于3间)。
检验方法：钢尺检查。
2.3现浇结构模板安装的偏差应符合表1 的规定。
检查数量：按规范要求的检验批(对梁、柱，应抽查构件数量的10％，且不应少于3 件；对墙和板，应按有代表性的自然间抽查10％，且不得小于3间)。现浇结构模板安装允许偏差和检验方法见表1：（检验方法：检查同条件养护试块强度试验值。检查轴线位置时，应沿纵、横两个方向量测，并取其中的较大值。）
2.4模板垂直度控制
1）对模板垂直度严格控制，在模板安装就位前，必须对每一块模板线进行复测，无误后，方可模板安装。
2）模板拼装配合，工长及质检员逐一检查模板垂直度，确保垂直度不超过3mm，平整度不超过2mm；
3）模板就位前，检查顶模棍位置、间距是否满足要求。
2.5顶板模板标高控制
每层顶板抄测标高控制点，测量抄出混凝土墙上的500线，根据层高3900mm及板厚，沿墙周边弹出顶板模板的底标高线。
2.6模板的变形控制
1）墙模支设前，竖向梯子筋上，焊接顶模棍（墙厚每边减少1mm）。
2）浇筑混凝土时，做分层尺竿，并配好照明，分层浇筑，层高控制在500以内，严防振捣不实或过振，使模板变形。
3）门窗洞口处对称下混凝土；
4）模板支立后，拉水平、竖向通线，保证混凝土浇筑时易观察模板变形，跑位；
5）浇筑前认真检查螺栓、顶撑及斜撑是否松动；
6）模板支立完毕后，禁止模板与脚手架拉结。
2.7模板的拼缝、接头
模板拼缝、接头不密实时，用塑料密封条堵塞；钢模板如发生变形时，及时修整。
2.8窗洞口模板
在窗台模板下口中间留置2个排气孔，以防混凝土浇筑时产生窝气，造成混凝土浇筑不密实。
2.9清扫口的留置
模板清扫口留在平台梁下口，清扫口50×100 洞，以便用空压机清扫模内的杂物，清理干净后，用木胶合板背订木方固定。
2.10跨度小于4m 不考虑，4～6m 的板起拱10mm；跨度大于6m 的板起拱15mm。
2.11与安装配合
合模前与钢筋、水、电安装等工种协调配合，合模通知书发放后方可合模。
2.12混凝土浇筑时，所有墙板全长、全高拉通线，边浇筑边校正墙板垂直度，每次浇筑时，均派专人专职检查模板，发现问题及时解决。
2.13为提高模板周转、安装效率，事先按工程轴线位置、尺寸将模板编号，以便定位使用。拆除后的模板按编号整理、堆放。安装操作人员应采取定段、定编号负责制。
2.14其他注意事项
在模板工程施工过程上中，严格按照模板工程质量控制程序施工，另外对于一些质量通病制定预防措施，防患于未然，以保证模板工程的施工质量。严格执行交底制度，操作前必须有单项的施工方案和给施工队伍的书面形式的技术交底。
（1）胶合板选统一规格，面板平整光洁、防水性能好的。
（2）进场木方先压刨平直统一尺寸，并码放整齐，木方下口要垫平。
（3）模板配板后四边弹线刨平，以保证墙体、柱子、楼板阳角顺直。
（4）墙模板安装基层找平，并粘贴海绵条，模板下端与事先做好的定位基准靠紧，以保证模板位置正确和防止模板底部漏浆，在外墙继续安装模板前，要设置模板支撑垫带，并校正其平直。
（5）墙模板的对拉螺栓孔平直相对，穿插螺栓不得斜拉硬顶。内墙穿墙螺栓套硬塑料管，塑料管长度比墙厚少2~3mm。
（6）门窗洞口模板制作尺寸要求准确，校正阳角方正后加固，固定，对角用木条拉上以防止变形。
（7）支柱所设的水平撑与剪刀撑，按构造与整体稳定性布置。
2.15脱模剂及模板堆放、维修
（1）木胶合板选择水性脱模剂，在安装前将脱膜剂刷上，防止过早刷上后被雨水冲洗掉。钢模板用油性脱模剂，机油:柴油＝2:8。
（2）模板贮存时，其上要有遮蔽，其下垫有垫木。垫木间距要适当，避免模板变形或损伤。
（3）装卸模板时轻装轻卸，严禁抛掷，并防止碰撞，损坏模板。周转模板分类清理、堆放。
（4）拆下的模板，如发现翘曲，变形，及时进行修理。破损的板面及时进行修补。
第三章 安全、环保文明施工措施
3.1拆模时操作人员必须挂好、系好安全带。
3.2支模前必须搭好相关脚手架（见本工程脚手架方案及相关方案、相关安全操作规程等）。
3.3在拆墙模前不准将脚手架拆除，拆除顶板模板前划定安全区域和安全通道，将非安全通道用钢管、安全网封闭，挂"禁止通行"安全标志，操作人员不得在此区域，必须在铺好跳板的操作架上操作。
3.4浇筑混凝土前必须检查支撑是否可靠、扣件是否松动。浇筑混凝土时必须由模板支设班组设专人看模，随时检查支撑是否变形、松动，并组织及时恢复。经常检查支设模板吊钩、斜支撑及平台连接处螺栓是否松动，发现问题及时组织处理。
3.5木工机械必须严格使用倒顺开关和专用开关箱，一次线不得超过3m，外壳接保护零线，且绝缘良好。电锯和电刨必须接用漏电保护器，锯片不得有裂纹（使用前检查，使用中随时检查）；且电锯必须具备皮带防护罩、锯片防护罩、分料器和护手装置。使用木工多用机械时严禁电锯和电刨同时使用；使用木工机械严禁戴手套；长度小于50cm 或厚度大于锯片半径的木料严禁使用电锯；两人操作时相互配合，不得硬拉硬拽；机械停用时断电加锁。
3.6大模板堆放场地要求硬化、平整、有围护，阴阳角模架设小围护架放置。安装就位后，要采取防止触电保护措施，将大模板加以串联，并同避雷网接通，防止漏电伤人。
3.7环保与文明施工
夜间22:00～6:00 之间现场停止模板加工和其他模板作业。现场模板加工垃圾及时清理，并存放进指定垃圾站。做到工完场清。整个模板堆放场地与施工现场要达到整齐有序、干净无污染、低噪声、低扬尘、低能耗的整体效果。
第四章 柱计算书
4.1柱模板
柱模板的背部支撑由两层（木楞或钢楞）组成，第一层为直接支撑模板的竖楞，用以支撑混凝土对模板的侧压力；第二层为支撑竖楞的柱箍，用以支撑竖楞所受的压力；柱箍之间用对拉螺栓相互拉接，形成一个完整的柱模板支撑体系。

柱模板设计示意图
柱截面宽度B(mm):240.00；柱截面高度H(mm):300.00；柱模板的总计算高度:H = 2.80m；
根据规范，当采用溜槽、串筒或导管时，倾倒混凝土产生的荷载标准值为2.00kN/m2；

计算简图
4.1.1基本参数
柱截面宽度B方向对拉螺栓数目:1；柱截面宽度B方向竖楞数目:3；
柱截面高度H方向对拉螺栓数目:1；柱截面高度H方向竖楞数目:3；
对拉螺栓直径(mm):M12；
4.1.2柱箍信息
柱箍材料:木楞； 宽度(mm):80.00；高度(mm):100.00； 柱箍的间距(mm):450；柱箍肢数:1；
4.1.3竖楞信息
竖楞材料:木楞； 宽度(mm):60.00；高度(mm):80.00； 竖楞肢数:2；
4.1.4面板参数
面板类型:竹胶合板；面板厚度(mm):18.00；
面板弹性模量(N/mm2):9500.00；
面板抗弯强度设计值fc(N/mm2):13.00；
面板抗剪强度设计值(N/mm2):1.50；
4.1.5木方参数
方木抗弯强度设计值fc(N/mm2):13.00；方木弹性模量E(N/mm2):9500.00；
方木抗剪强度设计值ft(N/mm2):1.50；
4.2柱模板荷载标准值计算
按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:

其中 γ -- 混凝土的重力密度，取24.000kN/m3；
t -- 新浇混凝土的初凝时间，可按现场实际值取，输入0时系统按200/(T+15)计算，得5.714h；
T -- 混凝土的入模温度，取20.000℃；
V -- 混凝土的浇筑速度，取2.500m/h；
H -- 模板计算高度，取3.000m；
β1-- 外加剂影响修正系数，取1.000；
β2-- 混凝土坍落度影响修正系数，取1.000。
根据以上两个公式计算的新浇筑混凝土对模板的最大侧压力F；
分别为 47.705 kN/m2、72.000 kN/m2，取较小值47.705 kN/m2作为本工程计算荷载。
计算中采用新浇混凝土侧压力标准值 F1=47.705kN/m2；
倾倒混凝土时产生的荷载标准值 F2= 2 kN/m2。
4.3柱模板面板的计算
模板结构构件中的面板属于受弯构件，按简支梁或连续梁计算。本工程中取柱截面宽度B方向和H方向中竖楞间距最大的面板作为验算对象，进行强度、刚度计算。强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
由前述参数信息可知，柱截面宽度B方向竖楞间距最大，为l= 120 mm，且竖楞数为 3，面板为2 跨，因此对柱截面宽度B方向面板按均布荷载作用下的二跨连续梁进行计算。

面板计算简图
4.4面板抗弯强度验算
对柱截面宽度B方向面板按均布荷载作用下的二跨连续梁用下式计算最大跨中弯距：

其中， M--面板计算最大弯距(N.mm)；
l--计算跨度(竖楞间距): l =120.0mm；
q--作用在模板上的侧压力线荷载，它包括:
新浇混凝土侧压力设计值q1: 1.2×47.71×0.45×0.90=23.185kN/m；
倾倒混凝土侧压力设计值q2: 1.4×2.00×0.45×0.90=1.134kN/m，式中，0.90为按《施工手册》取用的临时结构折减系数。
q = q1 + q2 =23.185+1.134=24.319 kN/m；
面板的最大弯距：M =0.125 ×24.319×120×120= 3.50×104N.mm；
面板最大应力按下式计算：

其中， σ --面板承受的应力(N/mm2)；
M --面板计算最大弯距(N.mm)；
W --面板的截面抵抗矩 :

b:面板截面宽度，h:面板截面厚度；
W= 450×18.0×18.0/6=2.43×104 mm3；
f --面板的抗弯强度设计值(N/mm2)； f=13.000N/mm2；
面板的最大应力计算值： σ = M/W = 3.50×104 / 2.43×104 = 1.441N/mm2；
面板的最大应力计算值 σ =1.441N/mm2 小于 面板的抗弯强度设计值 [σ]=13N/mm2，满足要求！
4.5面板抗剪验算
最大剪力按均布荷载作用下的二跨连续梁计算，公式如下:

其中， ∨--面板计算最大剪力(N)；
l--计算跨度(竖楞间距): l =120.0mm；
q--作用在模板上的侧压力线荷载，它包括:
新浇混凝土侧压力设计值q1: 1.2×47.71×0.45×0.90=23.185kN/m；
倾倒混凝土侧压力设计值q2: 1.4×2.00×0.45×0.90=1.134kN/m，式中，0.90为按《施工手册》取用的临时结构折减系数。
q = q1 + q2 =23.185+1.134=24.319 kN/m；
面板的最大剪力：∨ = 0.625×24.319×120.0 = 1823.897N；
截面抗剪强度必须满足下式:

其中， τ --面板承受的剪应力(N/mm2)；
∨--面板计算最大剪力(N)：∨ = 1823.897N；
b--构件的截面宽度(mm)：b = 450mm ；
hn--面板厚度(mm)：hn = 18.0mm ；
fv---面板抗剪强度设计值(N/mm2)：fv = 13.000 N/mm2；
面板截面受剪应力计算值: τ =3×1823.897/(2×450×18.0)=0.338N/mm2；
面板截面抗剪强度设计值: [fv]=1.500N/mm2；
面板截面的受剪应力 τ =0.338N/mm2 小于 面板截面抗剪强度设计值 [fv]=1.5N/mm2，满足要求！
4.6面板挠度验算
最大挠度按均布荷载作用下的二跨连续梁计算，挠度计算公式如下:

其中， ω--面板最大挠度(mm)；
q--作用在模板上的侧压力线荷载(kN/m)： q = 47.71×0.45＝21.47 kN/m；
l--计算跨度(竖楞间距): l =120.0mm ；
E--面板弹性模量（N/mm2）：E = 9500.00 N/mm2 ；
I--面板截面的惯性矩(mm4)；

I= 450×18.0×18.0×18.0/12 = 2.19×105 mm4；
面板最大容许挠度: [ω] = 120 / 250 = 0.48 mm；
面板的最大挠度计算值: ω = 0.521×21.47×120.04/(100×9500.0×2.19×105) = 0.011 mm；
面板的最大挠度计算值 ω =0.011mm 小于 面板最大容许挠度设计值 [ω]= 0.48mm,满足要求！
4.7竖楞方木的计算
模板结构构件中的竖楞（小楞）属于受弯构件，按连续梁计算。
本工程柱高度为3.0m,柱箍间距为450mm，竖楞为大于 3 跨，因此按均布荷载作用下的三跨连续梁计算。
本工程中，竖楞采用木楞，宽度60mm，高
