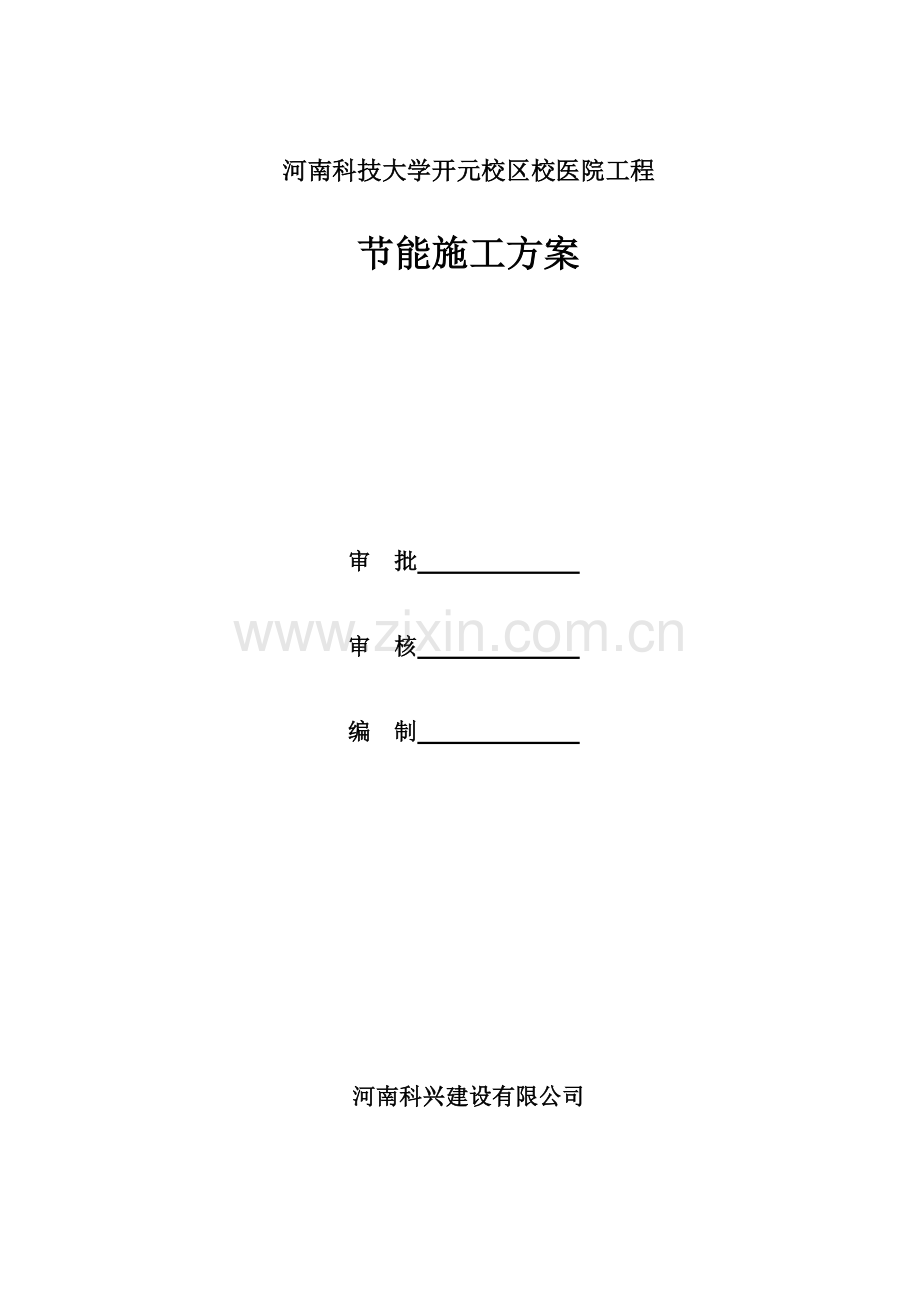

河南科技大学开元校区校医院工程
节能施工方案

审 批

审 核

编 制

河南科兴建设有限公司

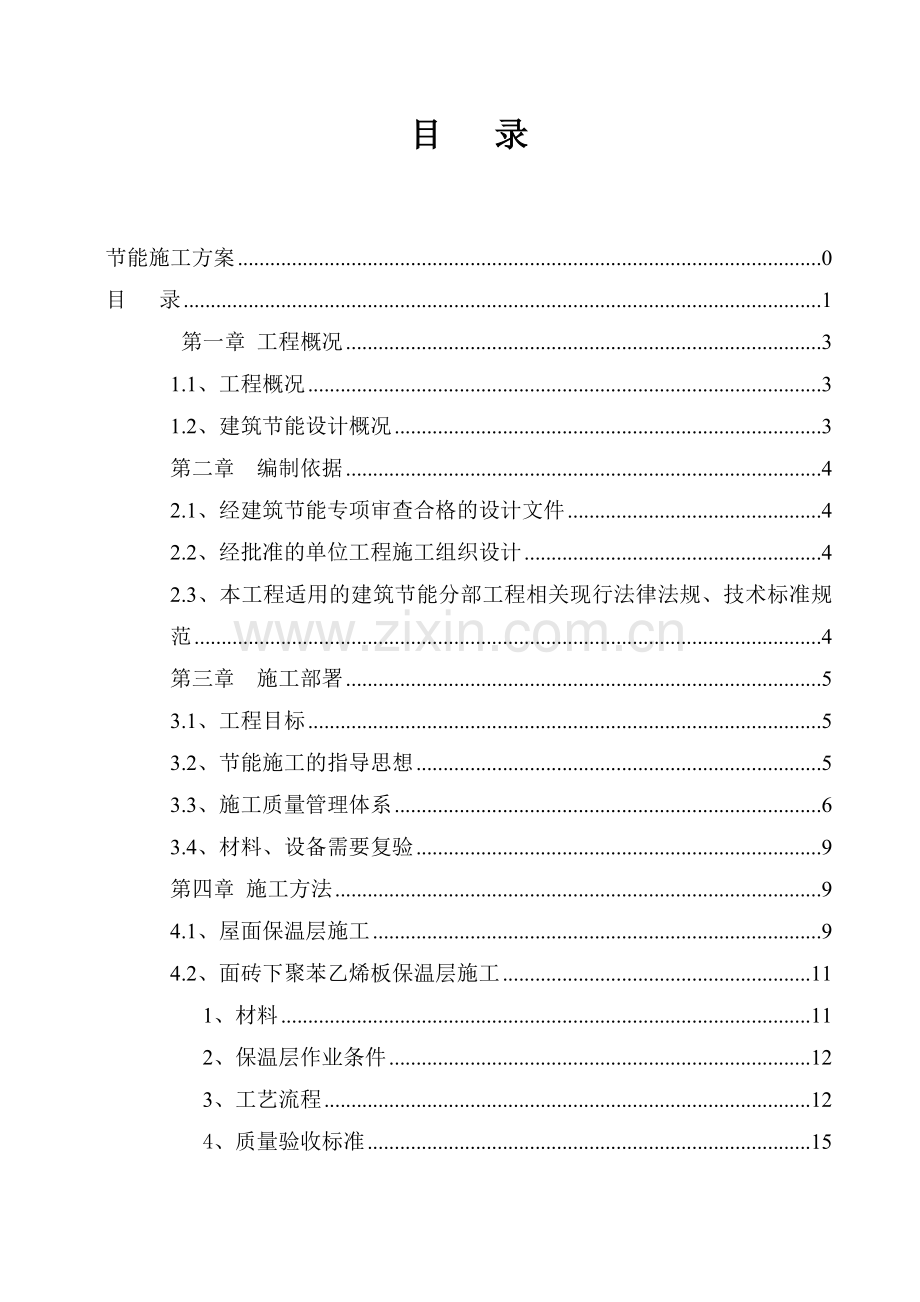

目 录
节能施工方案 0
目 录 1
第一章 工程概况 3
1.1、工程概况 3
1.2、建筑节能设计概况 3
第二章 编制依据 4
2.1、经建筑节能专项审查合格的设计文件 4
2.2、经批准的单位工程施工组织设计 4
2.3、本工程适用的建筑节能分部工程相关现行法律法规、技术标准规范 4
第三章 施工部署 5
3.1、工程目标 5
3.2、节能施工的指导思想 5
3.3、施工质量管理体系 6
3.4、材料、设备需要复验 9
第四章 施工方法 9
4.1、屋面保温层施工 9
4.2、面砖下聚苯乙烯板保温层施工 11
1、材料 11
2、保温层作业条件 12
3、工艺流程 12
4、质量验收标准 15
4.3、配电与照明节能 15
1、供电系统 15
2、配电系统 15
3、动力系统 16
4、照明系统 16
5、施工质量控制 17
6 、质量标准 18
7、照明、配电节能措施 21
4.4、建筑门窗节能 22
第五章 质量保证措施 25
5.1质量保证措施 25
1、确定质量目标 25
2、建立质量控制保证体系 26
3、门窗节能验收 27
第六章管理与控制 30
6.1节能材料施工应注意的安全事项 30
6.2安全文明施工技术保证措施 31
6.3、现场安全生产措施 32
6.4、现场文明施工措施 33
6.5、施工成品保护措施 34
6.6、环保、职业健康、文明施工目标： 34
6.7、消防目标 34

第一章 工程概况
1.1、工程概况
1、 工程名称：河南科技大学开元校区校医院工程
2、 建设地点：洛龙区瀛洲路以西，校园规划路以北
3、建设规模：6342平方米
4、建设单位：河南科技大学
5、勘查单位：机械工业第四设计研究院
6、设计单位：中机十院国际工程有限公司
7、监理单位：河南诚安工程管理咨询有限公司
8、施工单位：河南科兴建设有限公司
9、结构类型：框架结构
10、本工程地上4层；建筑高度15.6m，室内外高差0.6m。
外墙采用200mm厚混凝土加气块，抹20厚水泥砂浆，外贴60mm厚挤塑聚苯板保温层；外装修采用面砖和涂料。
11、铝合金门窗节能分项工程6+9A+6中空玻璃，传热系数2.0W/（㎡ ·K），隔热型材，门窗气密性4级。
12、屋面构造由下至上为：现浇钢筋混凝土板；200厚泡沫混凝土保温找坡；20厚1：2.5水泥砂浆找平层；防水层；隔离层；25厚1:3干硬性水泥砂浆结合层；8~10厚防滑地砖面层；防水等级一级。
1.2、建筑节能设计概况
1、本工程地处寒冷地区，节能设计执行《河南省公共建筑节能设计标准实施细则》（DBJ41/075-2006)。
1.本工程体型系数为0.28，小于控制标准0.3。
2.本工程采用集中供暖方式。外窗采用单层6+9A+6双玻中空PA断桥铝合金窗。传热系数2.0W/㎡.k。
3.外墙采用外保温做法：200厚混凝土加气块墙体，外抹20厚1:3水泥砂浆，刷基层处理剂后，保温层为60厚挤塑聚苯板，采用粘接砂浆粘接加机械锚固方法与墙体固定。传热系数0.37W/㎡.k，小于0.75W/㎡.k。
4.屋面做法：现浇钢筋混凝土板；200厚泡沫混凝土保温找坡；20厚1：2.5水泥砂浆找平层；防水层；隔离层；25厚1:3干硬性水泥砂浆结合层；8~10厚防滑地砖面层；防水等级一级。传热系数0.60W/㎡.k，小于1.03W/㎡.k。
5.户门传热系数2.3W/㎡.k。

第二章 编制依据
2.1、经建筑节能专项审查合格的设计文件
《中机十院国际工程有限公司（建筑）专业图纸》
《河南省公共建筑节能设计标准实施细则》
2.2、经批准的单位工程施工组织设计
《河南科技大学开元校区校医院工程施工组织设计》
2.3、本工程适用的建筑节能分部工程相关现行法律法规、技术标准规范
名称
编号
年号
批准部门
公共建筑节能设计标准
GB50189-2005
2005
建设部
全国民用建筑工程设计技术措施《节能专篇》2007版
2009JSCS-CP1
2009
建设部
公共建筑节能构造 夏热冬冷和夏热冬暖地区
06J908-2
2006
建设部
建筑节能工程施工质量验收规范
GB50411-2007
2007
建设部
外墙外保温建筑构造（一）
02J121-1
2002
建设部
墙体节能建筑构造
06J123
2006
建设部
建筑工程施工质量验收统一标准
GB50300-2001
2001
建设部
建筑装饰装修工程施工质量验收规范
GB50210-2001
2001
建设部
河南省公共建筑节能设计标准实施细则
DBJ41/075-2006
2006

建筑电气工程施工质量验收规范
GB50303-2002
2002

建筑给排水及采暖工程施工质量验收规范
GB50242-2002
2002

第三章 施工部署
3.1、工程目标
1、质量、节能目标：确保洛阳市节能效率合格的优质工程。
2、工期目标：在保证质量及施工安全的前题下，通过优化施工组织，强化施工管理，保证在合同规定的工期内完成。
3、安全生产文明施工目标：确保市级安全文明标化工地。杜绝死亡事故，轻伤频率控制在1.5‰以内。
4、环境保护目标：施工过程中严格遵守《中华人民共和国噪音标准（建筑施工场地噪音限值）》，以及相应法律法规，减少粉尘污染。
5、新技术目标：积极推广应用建筑业的“十项新技术”，依靠科技进步提高工程质量，保证工程施工进度，降低工程成本。
3.2、节能施工的指导思想
1、建立健全工程质量和节能施工管理体系，使工程质量和节能目标自始至终处于受控制状态中。
2、充分发挥我公司管理人员和技术上的优势，积极推广应用建筑业十项新技术，努力采用新技术、新工艺、新设备、新材料，科学管理，精心施工，高速、优质、低耗地实现本工程的各项目标。
3.3、施工质量管理体系
以质量求生存，求发展是我公司的质量方针，我项目部通过认真学习建筑节能工程施工质量验收规范的相关规程、规范、标准，强化质量意识，建立了行之有效的规范化质量管理体系，能够使建筑节能工程的各项目标均处在良好的受控状态。
1、施工质量管理体系是施工质量控制的关键，各项工程目标能否实现是对项目班子质量管理能力最直接的评价，质量管理体系设置的科学性对质量管理工作的开展起到决定性的作用。
2、项目部各岗位人员配备科学、合理、协调与否，将直接关系到整个质量管理体系能否顺利地运转及有效控制，在本工程中，我们将按以下的组织机构来全面地进行质量的管理及控制。
项目部主要管理人员如下表：
姓名
职称
职务
夏俊铭
高级工程师
项目经理
吴贤军
工程师
技术负责人
李留欣
助工
质量员
王宇
助工
施工员
司马念明
助工
施工员
张现敏
助工
资料员
许迎斌
助工
采购员
周帅强
助工
测量员
位干强
助工
实验员

3、
根据质量管理体系要求，建立岗位责任制和质量监督制度，明确职责权限，合理分工，落实施工质量控制责任，各行其职。
4、施工质量管理体系的设置及运转均要围绕质量管理职责、质量控制来进行，只有当职责明确、控制严格的前提下，才能使质量管理体系职责落到实处。本工程在管理过程中，将对这两个方面进行严格的控制。
5、项目经理部应通过认真学习建筑节能工程相关规程、规范、标准，强化质量意识，建立起行之有效的质量管理体系，努力使建筑节能工程的各项工作均处于良好的受控状态。

6、在施工过程中，为完成好本工程的建筑节能任务，项目经理部将严格执行相关规程、规范和标准，并根据本工程的特点，将以下环节作为建筑节能工程的质量控制的重点：

7、分包单位的选择：建筑节能工程的分包单位，应选择有资质、有类似工程施工经验的队伍，并对其在建工程（或已完工程）进行考察。
8、 在施工过程中，我项目经理部将严格按照相关法律、法规、规范、标准等执行，根据本工程的特点，为顺利通过建筑节能工程相关项目的验收，我项目经理部将对以下环节作为建筑节能的质量控制点：
1.加强对原材料、设备厂家的选择，根据建筑节能工程施工质量验收规范，选择合格的设备、材料厂家，对应用产品进行认真分析，不但满足工程使用功能，更要符合建筑节能规范的相关要求。
2.建筑节能材料、设备的检验
1）建筑节能材料、设备进场必须有形式检验报告，产品质量保证文件，并现场对实物与文件的核查。
2）受控材料、设备使用前经复验合格方可使用。对不同材料、设备分别根据相应的复验内容送具有检测资质单位检验。
3.制定相应的技术措施，做好工序过程控制
1）施工前应作图纸审查工作，将技术关口前移，施工前编制作业指导书及相关操作要领，做好技术交底。
2）施工前做好材料、设备复验及资料准备工作，且具有可追溯性。
3）施工过程中严格执行三检制度和样板引路制度，做好预测预控和全方位过程控制。
4）对关键部位及特殊工序要责任到人，从“人、机、料、法、环”五个方面进行控制。
5）做好各专业接口及预埋预留的专业检查。
9、加强建筑节能工程材料的检验和复验工作。
1.建筑节能材料须有检验报告及出厂合格证。
2.材料使用前必须经见证取样复试合格后方能使用。对特殊材料须进行放射性物质及有害气体的环保检验。
10、制定技术措施，加强工序过程控制。
1.施工前应做好图纸审查工作，将技术关口前移。施工前组织操作人员学习相关规范、规程和标准，认真进行技术交底。
2.施工中做好质量缺陷的预测预控及全方位的过程控制。
3.做好技术复核及资料整理工作,主要材料及施工过程要有可追溯性,各工序具有完整的操作依据。
4.对关键部位及特殊工序要责任到人，从“人、机、料、法、环、测”六个方面进行控制。
5.做好各专业接口及预留预埋的专业检查。
3.4、材料、设备需要复验
根据规范要求，本工程选用的材料、设备需要复验的有：聚苯乙烯泡沫塑料板、门窗、玻璃幕墙、防火材料等。

第四章 施工方法

4.1、屋面保温层施工
1、材料要求
1.保温隔热材料的导热系数、密度、抗压强度或压缩强度、燃烧性能必须符合设计要求和国家产品标准的规定；应有成品质量证明文件及进场复验报告。
2.保温隔热材料进场后，其性能复验应在监理见证下，按同一厂家同一产品随机抽样不少于三组。
3. 325普通硅酸盐水泥，各批量有合格证和复试合格报告；受潮结块过期的水泥不得使用。
4.建筑专用胶，有出厂合格证和性能检验报告。
2、主要机具设备
施工电梯、塔吊、手推车、搅拌机、铁锹、刮杠、靠尺、水平尺、钢卷尺、小白线等。
3、作业条件
1.结构层及其设备支墩已施工完毕，经验收合格。
2.穿过结构层的管道施工完毕，管道根部已用细石混凝土封堵密实且检验合格。
3.结构层表面已清扫干净。
4.所用材料已备足备齐。

4、屋面保温板操作工艺
1.工艺流程：
基层清理→管根固定→弹线、找坡层→保温层铺设→抹找平层→防水层施工→面砖铺贴
2.基层清理：应将现浇混凝土结构层表面的杂物、灰尘清理干净。
3.管根固定：穿结构的管根在保温层施工前，应用细石混凝土塞堵密实。
4.弹线、找坡保温层：按设计坡度及流水方向，找出屋面坡度走向，确定找坡层的厚度，拉线贴饼，200厚泡沫混凝土找坡保温层。泡沫混凝土采用机械的方法，按配合比将一定量的水泥和发泡剂、建筑胶进行拌合，搅拌均匀；按照控制坡度摊铺，用木板拍实找平，注意泛水处做成折角。
5.弹线设置找平层分格缝，缝宽20mm，间距不得大于6米；按坡度拉线贴灰饼，分格摊铺1:3水泥砂浆，用挂杠、木抹子搓实搓平，再用铁抹子压光，待浮水消失在用铁抹子压第二遍，上盖塑料薄膜养护，24h后可洒水养护7d。
6.防水层施工：找平层干燥后，用沥青胶将分格缝嵌填密实，满涂二遍冷底子油，喷冷底子油前先清扫找平层的灰尘，如有起砂现象应先处理合格；注意天沟、管道根部、泛水处冷底子油要喷匀；不得有露底现象。采用热熔法施工二层3厚SBS防水层。先在女儿墙、管道根部、天沟、落水口等处做SBS附加层，并报质量检查员和监理隐蔽验收。
5、质量验收标准
1.一般规定
1）屋面保温隔热层施工，应在基层质量验收合格后进行。保温层、找平层干燥后再施工防水层。
2）保温层、找平层干燥有困难时，防水层施工应采取排汽措施。
3）保温层施工应符合下列规定：保温层的坡度正确，基层应平整、干燥和干净。
2.主控项目
1）用于屋面节能工程的保温隔热材料，其品种、规格应符合设计要求和相关标准的规定。
检验方法：观察、尺量检查；核查质量证明文件。
2）屋面节能工程使用的保温隔热材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求。
检验方法：核查质量证明文件及进场复验报告。
3）屋面节能工程使用的保温隔热材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能进行复验，复验应为见证取样送检。
检查方法：随机抽样送检，核查复验报告。
4）屋面保温隔热的敷设方式、厚度、缝隙填充质量及屋面热桥部位的保温隔热做法，必须符合设计要求和有关标准的规定。
检查方法：观察、尺量检查。
3.一般项目
1）泡沫混凝土配比计量正确，搅拌均匀，应分层连续敷设，按要求压实，表面平整，坡向正确。
2）卷材应粘贴牢固、缝隙严密、平整。
检查方法：观察、尺量检查。
4.2、面砖下聚苯乙烯板保温层施工
1、材料
1.面砖：6~8mm厚米白色面砖。
2.粘结砂浆：应有产品合格证，出厂检验报告及复试报告。
3.挤塑聚苯板进场先检查外观质量，产品质量合格证、性能检验报告；复试合格方能进行安装施工。
2、保温层作业条件
1.外墙基层抹灰完毕，经验收合格且已干燥。
2.暗装的落水管、各种线管等暗埋构件必须按设计图纸和施工验收规范要求安装验收完毕。
3.安装聚苯板的脚手架搭设完毕且检验合格。
4.保温层与结构层的连接方式
5.做好聚苯板保温层的关键要求是，保温层与结构层的连接方式，牢固成度。本工程聚苯板保温层采用粘接砂浆粘贴加膨胀螺栓固定的方法。
3、工艺流程
1、基层处理→弹线→打点冲筋→拌制粘结剂，并粘贴翻包玻纤网格布→粘贴聚苯板→安装锚固件→聚苯板打磨找平→特殊部位处理→涂抹底层抹面砂浆→耐碱网格布→涂抹抹面砂浆→修整、验收
2、施工方法及要点
2.1基面处理：
将加墙面必须彻底清除基层表面的粉尘。基层应垂直平整凸出部位剔凿，主体偏差≤10㎜，超出部位用1：3水泥沙浆找平。
2.2弹控制线及挂基准线：
2.2.1根据建筑立面设计和外墙外保温技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩缝线、装饰缝线等。本工程按每600*600mm的间距进行冲筋打点，隔日后粘贴聚苯板。
2.2.2在建筑外墙大角（阳角、阴角）及其他必要处挂垂直基准钢丝，每个楼层在装饰线位置挂水平线，以控制聚苯板的垂直度和平整度。
2.2.3按设计要求将雨水管、空调管等埋件位置翻样到墙上，并在粘结聚苯板时，开出洞口。
2.3拌制聚合物砂浆粘结剂：
2.3.1根据生产厂家使用说明书提供的配合比配置，专人负责，严格计量，机械搅拌，确保搅拌均匀，并做到随拌随用。通常粘结剂每袋（50公斤）需用约12升干净水。
2.3.2用量：与基底的平整程度、隔热保温板的种类以及粘贴方式有关，大约3—4公斤/平米。具体用量按施工现场实际情况确定。
2.3.3配好的料注意防晒避风，以免水份蒸发过快。
2.3.4一次配置量应在可操作时间内用完（与现场的环境湿度有关）。
2.4粘贴保温板
2.4.1粘贴保温板时必须横向及竖向拉双道线以确保聚苯板表面垂直平整，外保温用聚苯板标准尺寸为600*1000mm、600*1200mm两种，非标准尺寸或局部不规则处可现场裁切，但必须注意切口与板面垂直。整块墙面的边角处应用最小尺寸不小于150mm的聚苯板。聚苯板的拼缝不得留在门窗口的四角处。板缝上下要错开，聚苯板与墙面保持10mm厚的空气层。
2.4.2采用点框法粘贴聚苯板，贴砖粘结面积不小于40％。
将粘结剂涂抹在聚苯板上后，应迅速将聚苯板粘贴在墙上（注意：粘结剂涂抹在聚苯板表面后，若在空气中暴露时间过长，粘结剂表面易形成一层薄薄的结皮而影响粘结强度），然后再用水平靠尺压平操作以保证平整度和粘贴牢固。板与板之间要挤紧，板间不留间隙，接缝处不得涂抹粘结剂。每贴完一块应及时清除可能挤出的粘结剂。若因聚苯板面不方正或裁切不直形成缝隙，缝宽超出2mm时，应用聚苯板条塞入并打磨平。拼缝高差不大于1.5mm，否则应用砂浆或专用打磨机具打磨平整。
聚苯板的粘贴应自下而上，并沿水平横向粘贴以保证连续结合，而且上下两排聚苯板竖向错缝应为1/2板长。
在墙拐角处应先排好尺寸并裁切好聚苯板，使其粘贴时垂直交错连接，以保证拐角处平整和垂直。排板时按水平排列，上下错缝粘贴，阴阳角处做错茬处理。粘贴聚苯板时，最下层聚苯板离地面的高度宜为300mm。
2.5安装固定锚栓
2．5.1待聚苯板粘贴牢固，正常情况下至少在24小时后安装固定锚栓，使每个孔必须穿透加气块墙面，此孔按梅花型设置。用∮6双垫螺栓进行穿墙锚固（一个为钢垫圈，一个为尼龙垫圈），同时用卡子将钢网与螺栓连接牢固，且确保耐碱网格布与聚苯之间保持一定的距离便抹抗裂砂浆，确保网与网之间撒拉长度。（注意：钻孔时冲击钻钻头应与墙面保持垂直，以避免由于钻头的偏斜而扩大孔径，进而影响锚栓的锚固效果）。
2.5.2使用固定锚栓个数：锚固件数量：3- 6个/m2。
2.5.3顶板面积大于0.1m2的单块板必须用固定锚栓进行固定，数量视形状及现场而定，对于小于0.1m2的单块板应根据现场情况决定是否使用固定锚栓。
2.5.4在门窗洞口、阳角、孔洞边缘处所粘贴的聚苯板应沿水平、垂直方向增加固定锚栓，其间距不大于300mm，距基层边缘不小于60mm。
2.6打磨
2.6.1对于聚苯板接缝不平处可用衬有平整物的粗砂纸打磨进行平整处理，打磨动作应为轻柔的圆周运动，不可沿着与聚苯板接缝平行的方向打磨。
2.6.2打底完毕，可用刷子或压缩空气将由于打磨操作所产生的碎屑及其它粉尘清理干净。
2.7拌制聚合物抹面砂浆和粘贴网格布
2.7.1底层聚合物抹面砂浆的施工：
— 轻质抹面砂浆通常每袋25公斤约需用7-8升干净水，具体以厂家说明书配比为准，搅拌均匀。
— 将聚合物砂浆均匀地涂抹在聚苯板上，厚度3-5mm。同时将翻包网格布压入砂浆中。
— 门窗口四角和阴阳角部位所用的增强网格布随即压入砂浆中。
2.7.2铺贴网格布
四角网格布的铺贴：铺贴四角网格布时，应根据结构尺寸裁剪，分段进行铺贴。四角网格布的长度不应超过3m。为使边角施工质量得到保证，应先将边角处的网格布施工前预先折成直角。在裁剪网格过程中，不得将网形成死折，在铺贴时形成网兜，网张开后应顺方向依次平整铺贴，并用塑料固定盘式锚固件固定。网与网之间的搭接长度应大于40mm，，局部不平整的部位可临时做U型卡子调整直到平整为止。网格布不宜绑扎过死，留有一定的空隙，以使网格布包裹在抗裂砂浆中。
2.8.1面层聚合物抹面砂浆的施工：
抹完底层聚合物抹面砂浆，压入网格布后可马上抹面层聚合物抹面砂浆，厚度以盖住网格布为准，约3-5mm。面层砂浆切忌不停揉搓，以免形成空鼓。
砂浆抹灰施工间歇应在自然断开处，方便后续施工的搭接，如伸缩缝、阴阳角部位。
4、质量验收标准
1、系统材料质量：
（1）检查产品出厂合格证书和产品检测报告。
（2）根据国家行业和地方有标准验收。
（3）根据材料配制的相关标准要求，检查材料的配制。
2、施工质量：
根据GB50210-2001《建筑装饰装修工程质量验收规范》的规定验收。
4.3、配电与照明节能
1、供电系统
1.本工程耐火等级为二级。其安防系统、消防设备及火灾应急照明、房间照明等按三级负荷要求供电。
2.本工程总安装容量为368kw,其中一般用电安装容量：336kw，应急用电安装容量：32kw。
2、配电系统
1.按需要系数法计算，低压单母线分段运行，中间设联络开关，联络开关设自投自复转换开关。主进开关和联络开关设电气连锁，任何情况下只能合其中的两个开关；低压主进、联络断路器设过载长延时、短路延时脱扣器，其他低压断路设过载长延时、短路瞬间脱扣器，部分回路设分励脱扣器，这些回路在火灾时，断掉相关设备电源。低压配电系统采用放射式或树干式配电系统。
3、动力系统
本工程低压配电电压为交流220-380V，配电系统采用TN-S系统。
1.大容量设备，重要负荷的低压配电方式均采用放射式，一般设备的配电方式采用放射与树干混合配电方式。照明采用母线槽供电，应急照明采用预分支电缆供电。
2.低压分消防与非消防两个配电系统.在火警时可在低压屏上手动及消防中心远动操作切除空调及有关非消防电源,以保证消防系统正常工作。
3.消防设备,重要机房及重要负荷的配电采用引自不同变压器的母线段双回路供电,末端自投自复。
4.各楼层的动力,照明,空调电源分别由设在各楼层强电竖井内相应动力、照明、空调总配电箱引出。
5.需装饰部位,配电均至预留配电箱至，箱内预留适当电源容量，日后装饰时从预留箱内引出。
4、照明系统
1.照度标准：依据《建筑照明设计标准》要求设计，普通照明、一般插座、 三厢空调配电箱均由不同支路供电。
2.卫生间潮湿场所采用防潮型荧光灯具。
3.配电间设置火灾应急照明，在各层主要通道.楼梯间及主要出入口等设置灯光型疏散指示照明,采用自带蓄电池。
4.疏散：走道疏散指示和安全出口标志灯备用电源，连续供电时间不少于90min。重要机房的应急照明时间不小于180min。
5.电气节能材料管理及质量控制
1）电气节能材料的选购必须符合设计要求及节能标准要求。
2）电线电缆按照图纸设计要求计划采购，进场后提供出厂检测报告、合格证、质保书进行报验，现场进行实物规格及型号检查，同时请监理见证取样送检测单位委托复检，待复检合格后再使用。
3）灯具按照图纸设计要求的高效节能照明光源和灯具及附属装置进行采购，进场后提供出厂检测报告、合格证、质量保证书进行报验，现场进行外观及功能检查，并就其光参数进行见证取样检测，每种光源不小于3套，灯具不小于1套。
4）照明光源和灯具及其附属装置的选择必须符合设计要求，若设计无要求时，应符合《建筑照明设计标准》。满足上述规定外，安装前还应符合下列要求：
（1）镇流器自身功率不大于光源标称功率的15%，谐波含量不大于20%。
（2）气体放电的整体功率因数不得低于0.9
以上检测方法：现场使用数字功率计检测，其检测数量要求同次规格数量超过100套时抽查1%，不足100套时检测数量不少于1套。
5）为避免不必要的线路损耗，工程中使用的电线电缆符合《电缆的导体》GB/T3956中规定的电线电阻值，同时低压配电系统选择的电缆、电线截面不得低于设计值，其电线电阻符合国家相关规定，当用电计算负荷≥5KW的配电线路，现场实物抽查20%，其余按5%抽测。
5、施工质量控制
1.照明方式：走廊、门厅、连廊等采用双管荧光灯、双管应急灯；诊室、办公室、药剂室、药剂室、其他房间采用节能灯；走廊设置应急疏散指示灯；
2.施工过程控制：灯具安装应严把材料选购关，加强位置确定，灯具安装、检查验收各质量环节的控制。施工质量按下列过程予以控制：
施工准备→ 拉线定位→灯具开关位置检查→安装固定→检验位置→接线验收→通电试验
6 、质量标准
1.主控项目
1）照明光源、灯具及其附属装置的选择必须符合设计要求，进场验收时应对下列技术性能进行核查，并经监理工程师（建设单位代表）检查认可，形成相应的验收、核查记录。质量证明文件和相应技术资料应齐全，并应符合国家现行有关标准和规定。
2）荧光灯具和高强度气体放电灯具的效率允许值不应低于表1的规定。
表1
灯具出光口
形式
开敞式
保护罩（玻璃或塑料）
格栅灯
格栅或透明罩
透明
磨砂、棱镜
荧光灯灯具
75℅
65℅
55℅
60℅
——
高强度气体
放光灯灯具
75℅
——
——
60℅
60℅
3）管型荧光灯镇流器能效限定值应不小于表2的规定。
表2
标称功率(W)
18
20
22
30
32
36
40
镇流器能效因数(BEF)
电感器
3.154
2.952
2.770
2.232
2.146
2.030
1.992
电子型
4.778
4.370
3.998
2.870
2.678
2.402
2.270
4）照明设备谐波含量限值应符合表3的规定。
表3
谐波次数n
基波频率下输入电流百分比数表示的最大允许谐波电流（%）
2
2
3
30×λ （λ为电路功率因数）
5
10
7
7
9
5
11≦n≦39
（仅有奇次谐波）
3
检验方法：观察检查；技术资料和性能检测报告等质量证明文件与实物核对。
5）低压配电系统选择的电缆、电线截面不得低于设计值，进场时应对其截面和每芯导体电阻值进行见证取样送检。每芯导体电阻值应符合表4的规定。
表4
标称截面（mm2)
20℃时导体最大电阻（Ω/km）、圆铜导体（不镀金属）
2.5
7.41
4
4.61
6
3.08
10
1.83
16
1.15
25
0.727
35
0.524
50
0.387
70
0.268
95
0.193
120
0.153
150
0.124
185
0.0991
检验方法：进场时抽样送检，验收时核查检验报告。
6）工程安装完成后应对低压配电系统进行调试，调试合格后应对低压配电电源质量进行检测。其中：
（1）供压电压允许偏差：三项供电电压允许偏差为标称系统电压的±7%；单项220V为+7%、-10%。
（2）公共电网谐波电压限值为：380V的电网标称电压，电压总谐波畸变率（HTDu）5%，奇次（1～25次）谐波含有率为4%，偶次（2～24次）谐波含有率为2%。
（3）谐波电流不应超过表5规定的允许值。
表5
标准电压（kV）
基准短路容量（MVA)
谐波次数及谐波电流允许值（A)
2
3
4
5
6
7
8
9
10
11
12
13
0.38
10
78
62
39
62
26
44
19
21
16
28
13
24
谐波次数及谐波电流允许值（A)
14
15
16
17
18
19
20
21
22
23
24
25
11
12
9.7
18
8.6
16
7.8
8.9
7.1
14
6.5
12
7）三项电压不平衡度允许值为2%，短时不得超过4%。
检验方法：在已安装的变频和照明等可产生谐波的用电设备均可投入的情况下，使用三项电能质量分析仪在变压器的低压侧测量。
在通电试运行中，应测试并记录照明系统的照度和功率密度值。照度值不得小于设计值的90%；功率密度值应符合《建筑照明设计标准》GB50034中的规定。
检验方法：在无外界光源的情况下，检测被检区域内平均照度和功率密度。
2.一般项目
1）母线与母线或母线与电器接线端子，当采用螺栓搭接连接时，应采用力矩扳手拧紧，制作应符合《建筑电气工程施工质量验收规范》GB50303标准中有关规定。
检验方法：使用力矩扳手对压接螺栓进行力矩检测。
2）交流单芯电缆或分项后的每相电缆宜品字型（三叶型）敷设，且不得形成闭合铁磁回路。
检验方法：观察检查。
3）三相照明配电干线的各相负荷宜分配平衡，其最大相负荷不宜超过三相负荷平均值的115%，最小相负荷不宜小于三相负荷平均值的85%。
检验方法：在建筑物照明通电试运行时开启全部照明负荷，使用三相功率计检测各相负载电流、电压和功率。
7、照明、配电节能措施
1.照明节能措施
1）本工程采用高效能的灯具和低谐波、高光效的光源，功率因数不小于0.9、显色性指数Ra不小于80；门厅、训练用房的照明采用高光效节能荧光灯。
2）荧光灯具按设计要求采用T5型荧光灯管，并配置高功率因数电子镇流器。各类气体放电灯具均自带功率因数补偿器。采用新型灯光控制系统，并利于节能。
3）公共走道及主要出入口等应急照明灯具开关，均采用双电源供电单联双控开关，并具有消防模块强制点亮功能。
2.配电节能措施
1）按功能区块设置配电，尽量使配电间深入负荷中心，减小导线长度，减少线路上的能量损耗。低压配电系统选择的电缆、电线截面不得低于设计值。三相照明配电干线的各项负荷宜分配平衡，其最大相负荷不宜超过三相负荷平均值的115%，最小相负荷不宜小于三相负荷平均值的85%。
2）无功功率在低压侧集中补偿,确保补偿后功率因数0.9以上。
3）空调机组设置单独的变压器，空调机房用电量实行单独计量。
4）设置分时段能量管理系统，例如室内照明，室外亮化，空调，办公的不同运行时间，分时段开启，并设置超能耗警告系统。
5）办公采用分区计量，各区用电均按照设计划分计量，便于能量管理。
6）为了提高设备利用率，节省能源，确保设备安全运行，在空气调节系统，新风系统，给水泵变频控制系统，照明系统，供配电管理系统等考虑设置BAS系统。系统采用分散监控，集中管理的集散新型控制系统，在控制中心对设备进行集中管理。
4.4、建筑门窗节能
1、材料、设备及部品进场计划见下表4.5.1
名称
规格
数量
(㎡)
主要技术指标
复验项目
抽样
计划
进场时间
中空玻璃
6+12A+6mm
见清单
6+12A+6mm中空玻璃传热系数2.96W/ ㎡·K
玻璃门窗气密性4级，
传热系数
气密性
按规范要求
2014年6月上旬
隔热铝合金型材
6063-T5
见清单
受拉和受压强度≥160
受剪强度≥24
抗拉强度
抗剪强度
按规范要求
2014年6月下旬
耐候、结构胶

见清单

2014、7
发泡剂

2014、7
2、施工机具见表4.5.2
序号
名称
数量
主要参数
进场时间
1
型材切割机
6
1.5KW
2014、06
2
电焊机
18
17.1 KW
2014、06
3
冲击钻
20

2014、06
4
螺丝刀
100

2014、06
5
电钻
6

2014、06
6
经纬仪
4

2014、06

3、施工操作执行的标准：
1.《河南省公共建筑节能设计标准实施细则》DBJ41/075-2006。
2.《玻璃幕墙工程技术规范》JGJ102-2003。
3.《民用建筑节能工程施工质量验收规程》DGJ32/J 19-2006
4.《建筑玻璃应用技术规程》 JGJ 113-2009
5.《建筑门窗玻璃幕墙热工计算规程》
6.<<钢化玻璃>>(GB9963-98)规范要求。
4、工艺流程

埋件安装
门窗龙骨加工
门窗龙骨安装
门窗安装
门窗副件安装
测量定位放线
密封处理
清理
分项验收

打胶
图1门窗工程系统施工流程

5、准备工作
1.材料、设备进入施工现场时，检查方法：在工程的材料选用上充分考虑到建筑节能的要求，保证所使用的材料、设备和构件达到设计与节能要求，符合国家相关规范。严格控制工程中所选用材料的质量，工程所选用的材料和设备在进场时对材料的品种、规格、数量、包装、外观等进行严格的检查，材料相关质保资料必须齐全，对材料按要求在监理的见证下进行抽样检测，所有材料经监理验收合格后方可在工程上使用。
2.材料进入施工现场卸车、堆放时，为避免材料破损所采取的措施：构件应按品种、规格、种类和编号堆放在仓库中。汽车运输时，车的底部用木方填好，门窗应稍稍倾斜直立摆放，防止倾倒破损。人工搬运时应注意安全。
6、施工操作
1.对基层的处理要求：施工前，首先要对现场管理和安装人员进行全面的技术和质量交底
及安全规范教育，备齐防火和安全器材与设施。
2.对首次施工、操作基点的要求：门窗构件安装前，均应进行检验与校正。构件应符合设计图纸及相关质量标准的要求，不得有变形、损伤和污染，不合格构件不得上墙安装。门窗构件在运输、堆放、吊装过程中有可能会人为地使构件产生变形、损坏等，在安装之前一定要提前对构件进行检验，发现不合格的应及时更换。
3.本工程的幕墙主要是隐框玻璃幕墙的形式，主要依靠玻璃的防辐射性能及玻璃的热传导阻隔性能来实现节能效果。同时也采用了一些其他的技术措施来实现幕墙节能的效果。保证幕墙达到减少温差传热的热负荷损失、降低太阳辐射的负荷强度、提高幕墙的气密性效果。幕墙以LOW-E中空玻璃和中空双银镀膜玻璃为主，可以有效的降低辐射及阻隔热传导。
4.门窗选用断桥隔热型材
1）降低热量传导：采用隔热断桥铝合金型材，其热传导系数为1.8～3.5W/m2·k大大低于普通铝合金型材140～170W/m2·k；采用中空玻璃结构，其热传导系数为2.0～3.59W/m2·k大大低于普通铝合金型材6.69～6.84W/m2·k，有效降低
