LBD-MTP-2000
微机变压器保护测控装置
(T2411D)

技术使用说明书

(V1.2版)

保定浪拜迪电气股份有限公司

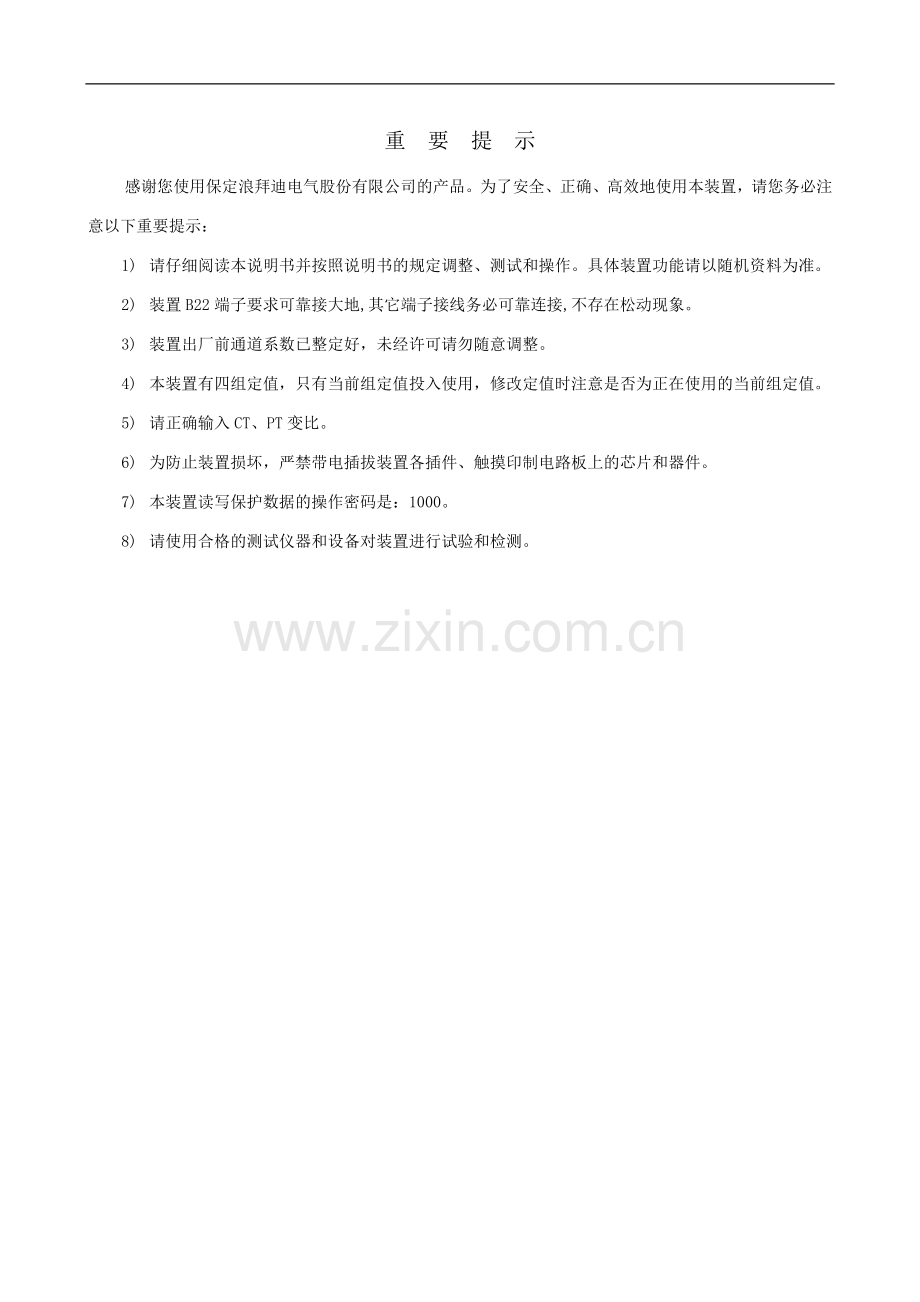

重 要 提 示
感谢您使用保定浪拜迪电气股份有限公司的产品。为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：
1) 请仔细阅读本说明书并按照说明书的规定调整、测试和操作。具体装置功能请以随机资料为准。
2) 装置B22端子要求可靠接大地,其它端子接线务必可靠连接,不存在松动现象。
3) 装置出厂前通道系数已整定好，未经许可请勿随意调整。
4) 本装置有四组定值，只有当前组定值投入使用，修改定值时注意是否为正在使用的当前组定值。
5) 请正确输入CT、PT变比。
6) 为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。
7) 本装置读写保护数据的操作密码是：1000。
8) 请使用合格的测试仪器和设备对装置进行试验和检测。

1． 概述………………………………………………………………1
2． 技术数据…………………………………………………………1
3． 装置结构及安装………………………………………………4
4． 装置简介 ………………………………………………………6
5． 运输及贮存 ……………………………………………………12
6． 操作说明…………………………………………………………12
7． 订货须知………………………………………………………16
8． 质量保证及服务……………………………………………17
9． 附录 ……………………………………………………………17

目 录

LBD-MTP-2000微机变压器保护测控装置技术使用说明书（T2411D） V1.2版
1 概述
1.1 用途：
LBD-MTP-2000(T2411D)微机变压器差动保护装置适用于110kV及以下电压等级变电站二卷主变压器，做为变压器的主保护。
1.2 产品主要功能：
1.2.1保护功能
Ø 差动速断保护功能：分相式的差动速断保护，动作时间不大于25ms；
Ø 差动保护功能：分相式的差动保护（具有谐波制动、比率制动特性及低压侧CT变比调整功能）；
Ø CT断线检测和差动电流过大告警功能：实时检测CT断线，可闭锁差动保护，而当电流突变但差动电流较大时告警；
Ø 本体保护功能：重瓦斯动作、调压重瓦斯动作、轻瓦斯告警、调压轻瓦斯告警；
Ø 启动通风功能：当高压侧B相电流大于启动通风电流定值则启动通风出口。
1.2.2 装置自检功能
Ø 装置自动检测RAM、ROM、A/D及电源消失等故障；
Ø 自动检测定值、配置、系数等参数。
1.2.3 事件记录、故障录波及统计功能
Ø 记录事件内容包括保护动作事件、装置自检故障；
Ø 记录保护动作事件的类型、动作时刻及保护动作时的运行参数；记录装置自检故障事件的类型和发生时刻；
Ø 故障录波的内容包括：保护动作的时刻、保护动作的类型及启动录波前后的有效值；
Ø 故障录波的数据长度：五个通道的故障前2周波及故障后4周波，每个通道共计192点。
1.2.4通讯功能
Ø 装置上送实时数据，包括录波数据、故障、告警信号及所有的保护整定值、控制字系统参数等。
Ø 接收上级下发的控制命令，包括：系统对时、定值整定及数据的读写命令等。
1.2.5监控功能
Ø 采集断路器、储能、隔离刀闸、远方╱就地等位置信号及其它开关量信号的遥信功能；
Ø 分、合断路器及储能的遥控功能。
1.2.6显示功能
Ø 面板上具有大屏幕汉字液晶显示、键盘操作，可方便的实现测量跟踪监视、在线修改定值或投退某些保护功能；
Ø 面板上还具有运行、异常、跳位、合位等指示灯。
1.2.7操作箱功能
Ø 装置内含具备防跳功能的操作箱；操作回路的分合闸电流能够自适应。
2技术数据
2.1额定直流数据
Ø 220/110 V（订货时需注明）；
Ø 直流电流电压纹波系数不大于2%，电压波动为额定电压80~110%。
2.2额定交流数据
Ø 额定交流电流In：5A、1A（订货时需注明）；；
Ø 额定交流电压Un：100V；
Ø 交流电源波形为正弦波，畸变系数不大于2%；
Ø 频率fn：50/60HZ，允许偏差为±0.5%。
2.3交流回路过载能力
Ø 施加1.2In ~ 2In装置可持续工作；
Ø 施加10In装置可允许10s；
Ø 施加40In装置可允许1s；
Ø 施加1.2Un装置可持续工作；
Ø 施加1.4Un装置可允许10s。
装置经过上述要求的过载后，无绝缘损坏。
2.4功率消耗
Ø 直流回路每个保护功能模块不大于8Ｗ；
Ø 交流电压回路不大于0.5VA／相；
Ø 交流电流回路不大于0.5VA／相。
2.5输出触点
Ø 在电压不超过250V，电流不超过0.5A，时间常数为5±0.75ms的直流回路中，装置输出触点的断开容量为50W，允许接通电流不超过5A。
Ø 在电压不超过250V的交流回路中，装置输入触点的断开容量为50W，允许接通电流不超过5A。
2.6保护主要技术数据
2.6.1差动速断保护
Ø 整定范围： 1 ~ 99.99A；
Ø 整定级差： 0.01A；
Ø 动作时间的准确度： 2倍整定值动作电流下测得动作时间，平均误差不超过±25ms。
2.6.2差动保护
Ø 整定范围： 0.5 ~ 99.99A；
Ø 整定级差： 0.01A；
Ø 动作值的准确度： 一致性不大于动作值的3%；平均整定误差不超过±3%；
Ø 动作时间的准确度: 在2倍的动作电流下测得动作时间不大于30ms；
Ø 比率制动： 比率制动系数0.30 ~ 0.70 ； 比率制动定值 1 ~ 50A；
Ø 谐波制动： 谐波制动系数0.10 ~ 0.70。
2.6.3启动通风功能
启动通风电流定值：
Ø 整定范围： 1 ~ 99.99A；
Ø 整定级差： 0.01A；
Ø 动作值的准确度： 一致性不大于动作值的3%；平均整定误差不超过±3%。
启动通风动作时间：
Ø 整定范围： 0 ~ 9.99s；
Ø 整定级差： 0.01s；
Ø 动作时间的准确度： 2倍整定值动作电流下测得动作时间，平均误差不超过±35ms。
2.6.4遥信分辨率
Ø 不大于２ms。
2.7绝缘性能
2.7.1绝缘电阻
装置所有电路与外壳之间绝缘电阻在标准实验条件下，不小于500MΩ。
2.7.2介质强度
装置所有电路与外壳的介质强度能耐受交流50/60Hz，电压2kV(有效值)，历时1min实验，而无绝缘击穿或闪络现象。当复查介质强度时，试验电压值为规定值的75%。
2.8冲击电压
装置的导电部分对外露的非导电金属部分外壳之间，在规定的试验大气条件下，能耐受幅值为5kV的标准雷电波短时冲击检验。符合GB/T15145-2001的要求。
2.9 抗干扰能力
顺利通过国家继电器检测检验中心的全部干扰实验十四项国际标准；具体分列如下：
a) 装置能承受IEC60255-22-1：1988（GB/T14598.13）规定的严酷等级为Ⅲ级的频率为1MHz及100kHz衰减振荡波（第一个半波电压幅值共模为2.5kV，差模为1kV）脉冲干扰试验；
b) 装置能承受IEC60255-22-2：1996（GB/T14598.14）规定的严酷等级为Ⅳ级的静电放电干扰试验；
c) 装置能承受IEC60255-22-3：1989（GB/T14598.9）规定的严酷等级为Ⅲ级的辐射电磁场干扰试验；
d) 装置能承受IEC60255-22-4：1992（GB/T14598.10）规定的严酷等级为Ⅳ级的快速瞬变干扰试验；
e) 装置能承受IEC60255-22-5：2002中规定的严酷等级不低于Ⅲ级的浪涌（雷击）干扰试验；
f) 装置能承受IEC60255-22-6：2001中规定的严酷等级不低于Ⅲ级的射频场感应的传导抗干扰试验；
g) 装置能承受IEC60255-22-7：2003中规定的严酷等级为A级的工频抗扰度试验，试验期间及试验后的产品的性能应符合该标准的规定；
h) 装置能承受IEC61000-4-8：1993（GB/T17626.8）中规定的严酷等级不低于Ⅳ级的工频磁场抗干扰试验；
i) 装置能承受IEC61000-4-9:1993(GB/T17626.9)中规定的严酷等级不低于Ⅳ级的脉冲磁场抗干扰试验；
j) 装置能承受IEC61000-4-10:1993(GB/T17626.10)中规定的严酷等级不低于Ⅳ级的阻尼振荡磁场抗干扰试验；
k) 装置能承受IEC61000-4-11:1994(GB/T17626.11)中规定的严酷等级不低于电压突降30%UT、0.5s，电压中断100%UT、100ms，电压变化40%UT抗干扰试验；
l) 装置符合IEC61000-3-2：2001（GB/T17625.1）中A类谐波电流发射限值的规定；
m) 装置符合IEC 61000-3-3：1994（GB/T17625.2）中电压波动与闪烁限制的规定；
n) 装置符合IEC60255-25：2000（GB/T14598.16）中规定的电磁发射限值的规定。
2.10 承受机械性能
Ø 工作条件：装置能承受严酷等级为Ⅰ级的振动响应、冲击响应检验；
Ø 运输条件：装置能承受严酷等级为Ⅰ级的振动耐久、冲击及碰撞检验。
2.11 环境条件
Ø 环境温度
工作：－10℃ ~ ＋55℃；
贮存：－25℃ ~ ＋70℃在极限值下不施加激励量，装置不出现不可逆变化，温度恢复后装置应能正常工作。
Ø 相对湿度：不大于９0％，无凝露。
Ø 大气压力：80 ~ 110KPa（相当海拨高度2km及以下）；
Ø 其它条件：装置周围的空气中不应含有带酸、碱腐蚀或爆炸性的物质。
3 装置结构及安装
3.1结构及选件
本装置采用插件式结构，外壳封闭；机箱采用嵌入式安装方式，箱后接线。
外形尺寸：宽×高×深=150mm×230 mm×208 mm

正视图
150
220
190
侧视图
208
230

210
背视图
137
10
4
139
212
68
开孔图

本装置基本配置包括两个功能插件（CPU插件、出口插件）和一个MMI板（人机接口板）， 在此基础上用户还可根据需要选配一个计量插件。

带计量插件的后面板图
不带计量插件的后面板图

3.2前面板布置及操作简介
128 × 64点阵图形液晶显示器LCD，用于显示操作菜单、各种运行数据、参数及状态；
六个LED 工作状态指示灯，分别为：运行、合位、跳位、异常、故障、跳闸；
七个操作按键, 分别为：方向键、确认、返回及信号复归；
3.3装置后面板端子说明：
A端子定义
序 号
上→下
含义
显 示
标 号
注意事项
01
高压侧 A相电流
入端
Iah
a） 电流互感器的输入输出端不能接反；
b） 由于接入装置的电流可能较大，该端子接线时要求制作U型或O型线头，以增大接触面积，并保证可靠连接；而其它B和C端子（指直流输入回路、开关量输入回路、信号继电器输出回路、断路器操作回路、电压回路和电源的接线端子），接线时制作针型线头即可。

02
出端
03
高压侧 B相电流
入端
Ibh
04
出端
05
高压侧 C相电流
入端
Ich
06
出端
07
低压侧 A相电流
入端
Ial
08
出端
09
低压侧 B相电流
入端
Ibl
10
出端
11
低压侧 C相电流
入端
Icl
12
出端

B端子定义

C端子定义
编号
T2411D

编号
含义
含义
B01
备用

C01
保护跳另侧
B02
备用

C02
B03
备用

C03
信号公共端
B04
备用

C04
跳闸信号
B05
备用

C05
告警信号
C27
失电报警
B06
备用
C06
启动通风

C07
B08
CAN_H

C08
远方跳闸
B09
CAN_L

C09
B10
CAN_G

C10
YX10：调压轻瓦斯输入
B11
YX1/复归信号输入

C11
YX11：本体轻瓦斯输入
B12
YX2

C12
YX12：调压重瓦斯输入
B13
YX3

C13
YX13：本体重瓦斯输入
B14
YX4

C14
-KM
B15
YX5

C15
本体跳另侧
B16
YX6

C16
B17
YX7/脉冲电度输入

C17
本体跳本侧
B18
YX8/脉冲电度输入

C18
+KM
B19
+24V开入公共端（输出）

C19
远方合闸
B20
220V+（输入）

C20
合闸回路
B21
220V-（输入）

C21
跳闸压板1
B22
接大地

C22
跳闸压板2
注 B11~B18开关量的输入默认为无源接点信号，不能是强电流或高电压（>24V）的输入；

C23
弹簧储能

C24
TQ

C25
-KM

C26
HC

D端子定义（为用户选配项）
序 号
(上→下)
端 子 说 明
备注
D01

D02

D03
485通讯
TRA

D04
TRB

D05
TRG

D06
计量输入
Ua

D07
Ub

D08
Uc

D09
Ia入

D10
Ia出

D11
Ic入

D12
Ic出

注意：
(1) 所有接线必须严格按照工程接线图纸进行，根据导线电气编号按顺序接线。一旦接线完成，严禁随意更改或触碰端子。
(2) B 端子电压互感器的电压输入不能大于120V；B 端子上的8 路开关量的输入默认为无源接点信号，不能是强电流或高电压（>24V）的输入，也可根据用户要求设为有源：直流220/110V 输入。
(3) 装置的继电器输出涉及到断路器分闸/合闸操作，因此需要特定的防范措施。
(4) 由于工程人员在现场检修、升级或更换装置时，需要断开装置与运行系统间的所有电气接线，并从屏柜上取下装置，因此在初始安装时，就应该全面考虑以下操作的方便性：
·交流电压输入回路应该有装在源端的空气开关或保险丝进行保护，保证装置能被安全断开；
·交流电流输入回路应该装设电流短接片，使装置在电流互感器不开路情况下能被安全断开；
·所有导线的布置和走线都应该以方便于在装置端子上拆线、打开装置后盖，甚至将装置整个拆除为原则。
3.4安装
警告：在安装装置过程中，装置带有的危险电压有可能会导致设备永久性损坏或人员伤亡。这些电压主要分布在装置端子的交流电流输入、交流电压输入、开关量输入、继电器输出和工作电源、控制电源等回路。本装置的安装、调试和检修操作仅限于经过授权和严格培训的工程技术人员。
3.4.1 开孔和固定
a) 环境条件：装置必须安装在远离热源和强电磁场的干燥、整洁处（如开关柜二次仪表室）。要求安装装置的屏柜能够防止装置遭受油气、盐雾、灰尘、腐蚀性蒸汽或其它能通过空气扩散的有害物质的污染。为便于接线和现场调试，要求屏柜的门能完全打开，安装空间有一定的裕量，用于接线和放置柜内端子排、短接片、按钮、指示灯及其它附件。
b) 具体安装操作：首先要在屏柜前面板上开孔,具体开孔尺寸参见上图。将装置从正面推入方孔内，然后从屏柜后面拧紧装置的两个螺杆，使装置面板贴紧在屏柜前面板上，要求无晃动，无倾斜。
注意：在现场安装过程中，操作人员可能会碰到紧挨装置的开关或断路器，应该对这些开关或断路器做上相关标记并采取安全措施，避免造成安全事故。
3.4.2现场服务注意事项
为防止由于误操作引起装置的损坏和安全事故，在现场检修、升级和更换装置时必须将装置的所有电气接线从运行系统中断开，并从屏柜上拆下装置。
在电压/电流互感器一次侧有电的情况下，其二次侧将会产生危险的电压和电流，因此在现场安装或检修设备时，必须采取适当的安全防范措施，如断开电压互感器一次侧或二次侧保险丝，短接电流互感器二次侧接线等。
4 装置简介
4.1 装置命名规则
1.1　 型号含义、型式及分类
软件版本
变压器保护装置
LBD-MTP –2000（T 2 4 xx D）
硬件版本
浪拜迪产品
功能类别
系统版本
保护类别
系统版本

4.2 硬件说明
本装置包括2个基本功能插件，即CPU插件和出口插件; 另外在前面板上还有一块用于人机对话的MMI板。在此基础上用户还可根据需要选配一个计量插件。各插件基本功能如下：
4.2.1 CPU插件
CPU插件采用嵌入式数字信号处理器（DSP）构成简捷高效的数据采集和处理系统，独特的设计和先进的表面贴安装工艺大大提高了系统的可靠性和抗干扰能力。硬件具有两级看门狗保证系统在异常时能及时复位； 完善的软硬件自检还能使系统在运行时保证保护动作可靠性；用具有多重写闭锁功能的串行E2PROM保存定值、系数和配置，确保这些参数不被误修改而且能够掉电保持；模数转换用于将二次交流信号隔离变换为小电流或小电压信号，经调整后输入到A/D；具有开关量（包括电度采集脉冲、断路器工作状态、断路器压力信号、事故总信号等）输入/输出功能；CPU与MMI板通过RS232口通讯，与上位管理机通过CAN通讯交换数据。CPU插件构成整个装置功能的核心。系统原理框图如下所示：
串 行
E2ROM
看门狗及复位
电路
测频回路
光电隔离
MMI板
RS232
CAN
光电隔离
CAN总线
RAM
光电隔离
光电隔离
开关量
输入
开关量
输出
（带看门狗）
时钟
模拟量输入
信号转换

4.2.2出口插件
该插件接收CPU下发的控制命令并完成操作机构的跳闸、合闸操作及防跳跃功能；采集并上发开关的合位/跳位信号；装置故障时该插件还可发故障信号并闭锁跳/合闸操作。该插件独立的继电器出口，可定义成出口接点或信号。
4.2.3人机对话板（MMI板）
人机对话板配有便捷的薄膜输入键盘和丰富的液晶显示，为用户提供了良好的操作界面；该板与CPU插件以串行通讯的方式相连接，接收主系统的测量数据、开关量数据及各种故障告警信息供用户浏览，同时用户还可以调整系统开入量的去抖时间、修改电压电流的变比、设置装置的通讯地址、做遥控的传动实验、整定保护的定值和系统的时间等，增加了系统使用的灵活性。
4.2.4计量插件（*用户选配件）
为方便用户在不装电度表的情况下做计量考核，装置可为用户加配计量插件，其主要功能如下：
a)计 量 功 能： 具备常规复费率电表的全部功能，提供有功、无功和视在功率，并能精确计算电能、电压、电流有效值,精度达0.5级。
b)485通讯功能：可提供一路485通讯接口，通过MODBUS规约与上位机通讯。装置加配计量插件后便具备了CAN和485双网通讯模式，两个模式独立工作，互不干扰，安全可靠。
4.3 装置保护功能简介
在下面各保护功能原理的介绍中，相关定值项用斜体字表示，例如“差动定值”表示“差动定值”为定值整定项（参阅附录B定值整定表）。
4.3.1变压器接线方式及补偿
a) 变压器各侧电流互感器二次均采用星型接线（也可选择按常规接线），其二次电流直接接入装置，从而简化了CT二次接线，增加了电流回路可靠性，便于CT断线的判别。电流互感器各侧极性都以指向母线为同极性端，见下图：
✴
✴
✴
✴

b) 变压器CT二次电流相位由软件自校正，是指对Y侧的校正,两卷变压器一般都为Y/Δ-11接线。
① 当CT二次接线采用Y/Y方式时，须将控制字“高压侧变换Y/Δ”置“1”，同时“二次接线方式”清“0”，校正方法如下：

式中：、、为Y侧CT二次电流，′、′、′为软件校正后的各相电流。
② 当CT二次接线选用Δ/Y接法时，须将控制字“二次接线方式”置“1”，同时“高压侧变换Y/Δ”清“0”。
4.3.2差动电流、制动电流的计算
变压器A、B、C三相高压侧电流分别用、、表示，低压侧电流分别用、、表示，差动电流分别用、、表示，制动电流分别用、、表示，则计算关系如下：

4.3.3低压侧补偿系数的计算
当变压器两侧的CT、PT变比不完全匹配时，可以根据两侧原、副边的PT变比与CT变比计算出一个补偿系数KL，使得高、低压侧的电流相匹配。
KL =1000 *（CTL * PTL）/（CTH * PTH）
其中：CTL、PTL分别为低压侧CT、PT变比，CTH、PTH分别为高压侧CT、PT变比
例如：高压侧额定电压：38.5kV，CT变比250/5=50，PT变比为38500 / 100 = 385；
低压侧额定电压：10.5kV，CT变比1000/5=200，PT变比为：10500 / 100 = 105；
则： KL =1000 *（105 * 200）/（50 * 385）
实际的低压侧电流乘以该低压侧系数KL，高、低压侧电流即可取得平衡。
4.3.4差动速断保护
差动速断保护 =1
跳闸出口
max(Iacd,Ibcd,Iccd) >速断定值

差动速断保护不受制动电流制动或谐波电流闭锁控制。
差动保护 =1
A相谐波制动未动作
A相比率制动未动作
Iacd>差动定值

&
CT断线闭锁差动 =1
跳闸出口

或
B相
C相
A相
A相CT未断线

4.3.5差动保护

以A相为例(B、C相同理)，比率制动动作的条件为：Iazd > 制动定值 ，且Iacd < 比率系数 * Iazd
制动特性见下图：
Icd
Icds
Izds
Izd
K1
制动区
Icd为差动电流
Izd为制动电流
Icds为差动电流门槛值
Isds为差速断门槛值
Izds为制动电流门槛值
K1为比率制动系数
Isds
动作区

谐波制动条件为：Icd2>Iacd*K2（Icd2为三相差动电流中二次谐波的最大值;Iacd为A相的差动电流;K2为二次谐波制动系数,通过整定“谐波系数”获得）。
若比率制动或谐波制动的条件满足则闭锁差动。
通过修改低压侧的平衡系数（KL）平衡高低压侧的二次电流，其中：
KL=UL×CTL/(Uh×CTh)
UL 为变压器低压侧额定电压
Uh 为变压器高压侧额定电压
CTL 为变压器低压侧CT变比
CTh 为变压器高压侧CT变比
4.3.6启动风冷
过流启动风扇 =1
跳闸出口
Ibh >通风定值
时间 >通风延时

4.3.7定值整定说明
4.3.7.1原则
a) 选择适当的CT变比；
b) 速断定值（即差动速断电流定值），按躲过主变空投时出现的最大涌流电流整定，一般选取为变压器高压侧二次额定电流(以Ie表示)的6~12倍，并保证灵敏度要求。
c) 比率制动功能，Icds一般选取（0.2~0.6）Ie；Izds一般选取Izds = (0.8~1.2)Ie，如果Izds> Ie，动作不可靠，而 Izds< Ie时，内部故障灵敏度有所下降，比率系数K1一般选取0.3~0.7，但应满足k1≤Icds/Izds。
d) 谐波系数（即二次谐波制动比率系数），一般选取0.15~0.25，基本原则为：整定较小时，制动可靠，但内部故障时灵敏度下降；K2整定较大时，内部故障时灵敏度增加；一般应经过主变投运前的数次空投试验。
4.3.7.2举例
设变压器 Se = 31500KVA， 额定电压 35/10.5KV，
CT变比：
─────

2000/5

1000/5

接线方式 Y/Δ-11， 保护装置CT二次接线为Y/Y，

a) 各侧额定电流
=
=
31500
2.598A
───────────
─────────
Se
高压侧Ieh
=
√3UeH.CTH
√3×35×1000/5

=
──────────
31500
4.33A
=
───────────
Se
低压侧Iel
=
√3UeL.CTL
√3×10.5×2000/5

b) 定值整定
速断：Isd =6Ieh2 = 6×2.598 = 15.588A 取15A；
‚差动：Icd = 0.5Ieh2 = 0.5×2.598 = 1.299A 取1.3A
ƒ制动：Izd= 0.9Ieh2 = 0.9×2.598 = 2.338A 取2.34A
„比率系数：K1 = 0.5
ULCTL
UHCTH
×
KL =
─────
1000=599.88 取0600
校验：Icd/Izd = 1.3/2.34 = 0.556 ≥0.5 满足性能要求
…计算低压侧平衡系数：
†CT断线告警：0.5×Ieh2 = 0.5×2.598 = 1.299A 取1.3A
‡投入Y/Δ变换；
ˆ差流越限告警：0.3×Ieh2 = 0.3×2.598 = 0.7794A 取0.78A
‰二次谐波系数K2 = 0.15
4.3.8监控功能
a) 遥测功能：
装置采集差动电流，运用付氏算法计算各电流有效值，并将这些数据通过CAN总线上传至通讯管理单元，全数据顺序：Iah，Ial，Ibh，Ibl，Ich，Icl，Iazd，Ibzd，Iczd，Iacd2，Ibcd2，Iccd2，Iacd，Ibcd，Iccd，RES(保留)，RES(保留)，RES(保留)。
当投入显示角度时，全数据的顺序为：Iah,Ial,Ibh,Ibl,Ich,Icl,θah,θbh,θch,θal,θbl,θcl,Iacd，Ibcd，Iccd，RES(保留)，RES(保留)，RES(保留)。其中θbh、θch、θal、θbl、θcl分别为Iah与Ibh、Ich、Ial、Ibl、Icl的角度差。
调度端通过以下计算方法将接收到的数值转换成实际量：
保护电流 = 其中x为全数据中发送的电流值；
b) 遥信采集
① 装置共有14个开关量输入信号，其中YX10 ~ YX13为220V开入回路，YX1~ YX8为24V开入回路，YX14、YX15为装置内部产生的断路器合位、跳位信号。对于每一个开关量输入采取硬件RC滤波和软件去抖，可保证遥信采集的准确性，使装置不会误发信号。在配置中可设定遥信延时做为遥信采集时的去抖时间，还可设定每个遥信的极性（极性为“1”：则当相应的外部接点闭合时，遥信值为“1”；接点打开时，遥信值为“0”；极性为“0”时相反）。各位具体定义如下：
位
端子号
定义
位
端子号
定义
YX0
C26

YX8
B18
遥信输入/脉冲电度输入
YX1
B11
遥信输入/复归信号输入
YX9

YX2
B12
遥信输入
YX10
C10
调压轻瓦斯输入
YX3
B13
遥信输入
YX11
C11
本体轻瓦斯输入
YX4
B14
遥信输入
YX12
C12
调压重瓦斯输入
YX5
B15
遥信输入
YX13
C13
本体重瓦斯输入
YX6
B16
遥信输入
YX14
合位（装置内部产生信号）
YX7
B17
遥信输入/脉冲电度输入
YX15
跳位（装置内部产生信号）
② YX1既可接普通遥信也可接复归信号，当接复归信号时，须将配置中的控制字3的D13位置“1”，通过输入复归信号可复归装置产生的事故信号和告警信号；接普通遥信须将该控制字位清“0”。
③ YX7和YX8可作为脉冲电度输入，这时须将配置中控制字3的D00位置成“1”。

c) 遥控
对于上位机下发的点号选择命令，装置判定与本装置地址相同且报文CRC校验正确后，记忆选择的点号并将该报文返校上位机；对于远方下发的遥控执行命令，装置在判定与本装置地址相同且报文CRC校验正确后，进一步对点号进行审查，只有当点号与记忆的遥控选择点号一致且为合法点号，装置才发命令驱动相应的出口继电器。
5 运输及贮存
5.1 运输
包装好的户内使用的产品在运输过程中的贮存温度为-25℃～+55℃，相对湿度不大于95%。装置的运输还应符合GB/T4798.2的规定。
5.2 贮存
包装好的装置应当保存在相对湿度不大于85%，周围空气不含有酸、碱性或其他腐蚀及爆炸性气体的防雨、雪的室内。
6 操作说明
6.1 上电
注意：只有当所有安装操作和电气接线已完成，并检查确认安装和接线正确后，才可以对装置进行上电操作。为防止可能发生的意外情况，在装置第一次上电之前，应将各种受装置出口继电器控制的一次设备退出运行。
a)装置上电初始化时，直接从装置的串行E2PROM芯片读取系统参数、保护定值等数据，并检查这些数据的正确性；在读取数据并检查无误后，主机模块的初始化工作完成。如果从串行E2PROM芯片读取数据失败，则装置会禁止相关的功能（包括保护、测量、监视、控制等），并发送装置自检出错告警信号。
b)装置上电正常初始化后，运行指示灯每秒钟闪烁1次，液晶显示屏进入循环显示状态。如有异常，请立即与我公司客户服务中心联系。
6.2面板操作
LBD- MTP-2000（T2411D）装置设计了便捷的键盘操作和丰富的液晶显示，为用户提供了友好的使用界面。借助该界面可以很方便地浏览测量数据、修改定值系数、进行传动实验。除此之外，系统还提供了详尽的故障告警信息和追忆SOE的功能，帮助用户及时准确地处理问题。
6.2.1键盘操作
装置共有七个操作按键, 分别为：左键、上键、右键、返回键、下键、确认键、复归键。其中由左键、上键、右键、返回键、下键、确认键完成液晶菜单的操作。复归键用于保护动作信号的复归。
6.2.2 LCD
LCD 为128 × 64 点阵式图文液晶显示器, 显示方式为绿底黑字,显示特点为全中文菜单结构, 可显示各种功能菜单
6.2.3 LED
面板上有六个状态指示灯，其标识及含义如下：

标识
现象
含义
备注
运行
闪烁1次/秒
装置正常运行

长时间的亮或灭及闪烁不均匀
装置运行异常

合位
跳位
“合位”灯亮，“跳位”灯灭；
断路器处合闸位置

“合位”灯灭，“跳位”灯亮；
断路器处跳闸位置

“合位”灯与“跳位”灯同时亮；
外接线有误
外接线可能存在寄生回路
“合位”灯与“跳位”灯同时灭；
控制回路断线
控制回路断线或无操作电源
异常
常亮
装置本身出现异常

告警
常亮
系统出现异常告警
告警消失可自动复归
跳闸
常亮
系统出现故障跳闸
需手动复归
6.2.4循环工作界面
a) 模块上电后即进入循环工作界面，同时点亮背光灯。在没有键盘操作也没有故障告警情况下该背光灯保持3分钟，然后转入无背光循环工作状态。
b) 循环工作界面有两个循环项：开关状态界面、重要数据界面（如图1-1~1-2所示）。
c) 按“返回”或“确认”键，可由该界面进入用户操作界面。
Iah = 000.00A
Ial = 000.00A
Ibh = 000.00A
Ibl = 000.00A
Ich = 000.00A
Icl = 000.00A

1-2
02:15:45

Iacd = 000.00A
Ibcd = 000.00A
Iccd = 000.00A

1-1
1: 装置状态查看
2: 遥控传动实验
3: 读写保护数据
4: SOE数据查看
2-0

1: 测量数据
2: 开关状态
3: 告警状态
4: 装置状态
2-1
6.2.5 用户操作界面
用户操作界面是一个多级菜单结构，从循环工作界面按“返回”或“确认”键首先进入主菜单（图2-0）；在主菜单按“返回”或在所有的用户操作界面下保持无按键3分钟，便可从用户操作界面回到循环工作界面。主菜单有七个选项，每屏只能显示四个，可通过按“‡”或“ˆ”键在其中做循环选择，黑色条块标示了所选的项；选好项后按“确认”键便进入相应项的下级工作内容。
a) 装置状态查看：为主菜单的第1选项，菜单结构，包括“测量数据”、“开关状态”、“告警状态”、“装置状态”四个选项，操作方法同主菜单。（见图2-1）
① 测量数据：包括电流、电度、角度（实验用）和开关量等内容（见图2-1-1~2-1-5*），可通过按“‡”或“ˆ”键循环选择；可按“返回”回到上级菜单。其中画面2-1-5和2-1-5*可通过控制字来选择（画面2-1-5*一般用于实验，便于观察）。
电流：

Iacd =000.00A
Ibcd=000.00A
Iccd=000.00A

2-1-2
电流：Iah =000.00A
Ial =000.00A
Ibh =000.00A
Ibl =000.00A
Ich =000.00A
Icl =000.00A

2-1-1
电量：

+wh=0000000
-wh=0000000
+var=0000000
-var=0000000

2-1-3

开关状态
00000010
00000000
系统
