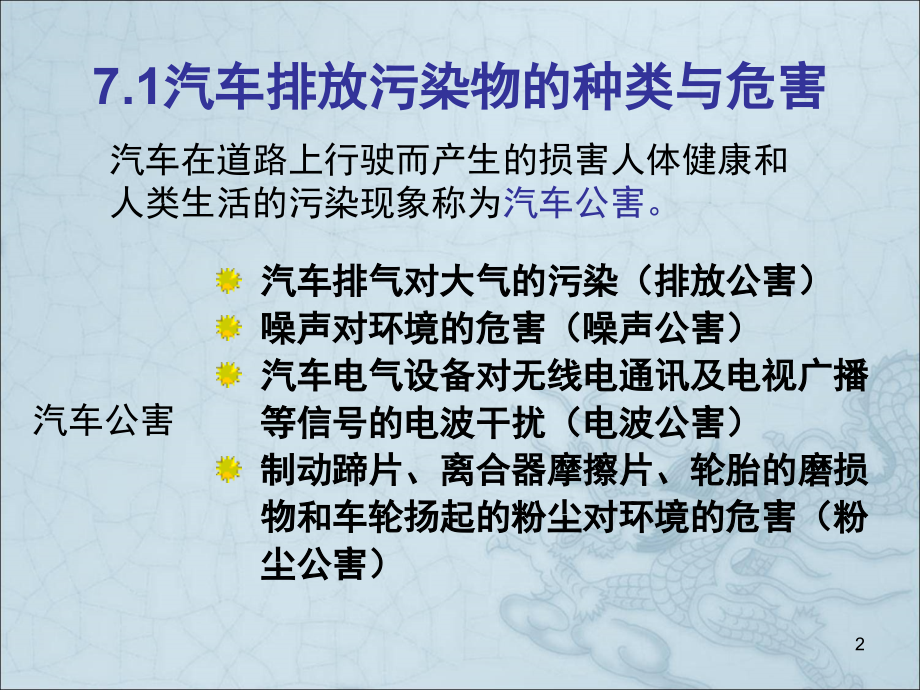

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,第七章,汽车排放污染物检测与评价,多媒体课件,1,7.1汽车排放污染物的种类与危害,汽车在道路上行驶而产生的损害人体健康和人类生活的污染现象称为,汽车公害。,汽车公害,汽车排气对大气的污染（排放公害）,噪声对环境的危害（噪声公害）,汽车电气设备对无线电通讯及电视广播等信号的电波干扰（电波公害）,制动蹄片、离合器摩擦片、轮胎的磨损物和车轮扬起的粉尘对环境的危害（粉尘公害）,2,汽车排放已成为城市大气污染的主要污染源,汽车排放对大气的污染已成为,主要公害。,我国,在大城市，汽车排放的,CO,量占,CO,总排放量的,63%,排放的,NOx,和,HC,分别占,22%,和,73%,。,美国,大气污染物排放中,CO,的,66%,NOx,的,43%,HC,的,31%,微粒的,21,均来源于汽车排放,3,发动机排气管,曲轴箱窜气,燃油蒸发,渗漏,汽车排放的气体进入大气的途径,汽车排放的气体进入大气的途径,发动机排气管,曲轴箱窜气,燃油蒸发,渗漏,汽车排放的气体进入大气的途径,7.1.1汽车排放物的种类,汽车排放的气体进入大气的途径,发动机排气管,曲轴箱窜气,燃油蒸发,渗漏,汽车排放的气体进入大气的途径,汽车排放的气体进入大气的途径,发动机排气管,曲轴箱窜气,燃油蒸发,渗漏,汽车排放的气体进入大气的途径,4,排气管排气是汽车最主要的污染源，所排出的废气主要是发动机的燃烧产物（排气污染占汽油机总污染量的65%85%)。,若燃油与空气的混合气完全燃烧时，发动机燃烧废气的基本成分是二氧化碳（CO,2,）、水蒸气（H,2,O)、过剩的氧（O,2,）及残余的氮（N,2,）等。,发动机实际工作时，排气的成分与之不同。,除上述外，还包括,一氧化碳（CO）、碳氢化合物（HC）、氮氧化物（NO,X,)、微粒（碳烟、油雾等）、二氧化硫（SO,2,）、以及甲醛、丙稀醛等,有害气体。,5,在发动机的压缩行程和做功行程，燃烧室中的混合气通过活塞与气缸间的间隙窜入曲轴箱。,若曲轴箱窜气从加机油管口盖处逸出，就会造成污染。,其主要污染物是HC，也有部分CO、NO,X,等。,温度变化使燃油箱中燃油的蒸发量发生变化，导致内部压力变化。,温度升高时，蒸发量增大，燃油箱压力大，使燃油箱中的油蒸气向大气排放。,另外，油管接头渗漏的燃油蒸发也排向大气。,其污染物主要是HC。,6,汽车发动机排出的废气也不都是对人体有害的,N,2,、,CO,2,、,O,2,、,H,2,和水蒸气等对人体和生物没有直接危害,CO,2,仅对全球气候变暖有影响,主要的污染物,CO,HC,NOx,SO2,铅化合物,微粒,炭烟,油雾,有害成分,7,在额定负荷下，发动机每做1kWh的功所排出的有害气体的量,有害产物,g/kWh,容积百分数,化油器式,发动机,四冲程,柴油机,二冲程,柴油机,化油器式,发动机,柴油机,一氧化碳(CO),7080,4.55.5,11,6,0.2,氧化氮(按NO,2,),14,58,8,0.5,0.25,碳氢化合物(按C,6,H,14,),1001000,1429,5.0,0.05,0.01,醛(按丙稀醛),3.4,0.140.2,0.34,0.03,0.002,硫化氢,0.28,0.95,1.0,0.008,0.03,苯嵌二萘,0.02,0.00140.002,0.0014,-,-,炭烟,0.4,1.42.0,1.22,0.05,0.25,8,7.1.2汽车排放物的危害,汽车排放的有害物质呼吸进入人体后，将使人的神经系统、消化系统和呼吸系统受到损害。,CO,进入人体后，人会因缺氧而出现各种中毒症状，如头晕、恶心、四肢无力，严重时甚至昏迷不醒，直至死亡。,高浓度的,HC,对人体有一定麻醉作用。,HC,对大气的严重污染，主要在于,HC,与,NOX,在阳光下形成的光化学烟雾。,9,发动机排出的,NO,X,主要由,NO,和,NO,2,组成。,NO,毒性不大，但浓度过高时会引起中枢神经障碍。,NO2,有刺激性气味，吸入肺部后与肺部的水可形成可溶性硝酸，严重时会引起肺气肿。,NOX,与,HC,在太阳光紫外线作用下，经一系列光化学反应可形成一种毒性较大的浅蓝色烟雾，其主要成分是臭氧、醛等烟雾状物质。,光化学烟雾滞留在大气中时，会使人感到呼吸困难，头昏目眩、眼红咽痛，甚至引起中枢神经的瘫痪、痉挛。,10,排入大气的铅化物，如被吸入人的肺部会影响造血功能，对消化系统和神经系统也有影响。,碳烟是柴油机排放的主要有害成分。,碳烟本身对人体健康的直接影响不大，对人体危害大的是碳烟颗粒夹附着的,SO,2,和多环芳香烃、苯并笓等有害物质。,它们不仅对人的呼吸系统有害，严重的还会使人致癌。,11,7.1.3汽油车排放污染物的形成和主要影响因素,一、汽油车排放污染物的形成。,汽车排出的污染物质主要指发动机排气管排出的废气和其他部位漏出的燃料蒸气以及从曲轴箱窜出的气体，其中大部分是由排气管排出的。,有害物质的排出量取决于燃烧前混合气的形成条件，燃烧室的燃烧条件和排气系统的反应条件。,排气中的CO、HC和NOx的生成条件各不相同,CO和HC是燃料不完全燃烧的产物,NOx在燃烧温度高且氧气充足的条件下形成较多。,12,理论上，如果空气量充分，汽油机不会产生,CO(,过量空气系数,a,),；,a,=,1,混合气称为理论混合气。,空燃比,汽油机工作过程中，排气中存在,0.01,0.5,的,CO,。,原 因,在汽油机燃烧室内的局部区域存在的过浓区,1,；,部分未燃碳氢化合物在排气过程中发生不完全燃烧；,气温低或者滞留时间短暂等，燃烧不能完全进行，也会产生,CO,。,1.一氧化碳(CO)的形成,13,汽油机,HC,排放量远大于柴油机。,汽油机向大气排出的,HC,中,:,由排气管排出的燃料不完全燃烧的产物占大多数,(55,65%),从曲轴箱通风口逸出的量占,20,25%,由燃油供给系和油箱蒸发的量占,15,20%,不论在任何工况下运转，发动机排气中总含有一定量的HC。,2.碳氢化合物(HC)的形成,HC是未燃燃料、未完全燃烧的中间产物和部分被分解产物的混合物。,14,发动机工作过程中，燃料不完全燃烧与着火前的混合气形成条件、燃烧室内的燃烧条件、膨胀行程的温度条件及排气系统的化学反应条件均有密切的关系。,一切妨碍燃料燃烧的因素都是,HC,形成的原因。,发动机燃用的混合气过浓、过稀或雾化不良，点火能量不足或点火过迟，火焰难以传播到的低温缸壁的激冷作用，都是影响,HC,形成的重要因素。,15,发动机气缸内的混合气通过火焰传播而燃烧，但是紧靠缸壁的气体层（,0.050.5mm,），因低温缸壁的冷却作用，温度低而不能燃烧。,火焰也不能在激冷缝隙内传播。,其结果是，在小于,1mm,的缝隙内（如活塞顶部与第一道气环之间的空隙）混合气不可能完全燃烧，紧靠缸壁的混合气中的,HC,随废气排出。,16,为了提高最大功率，发动机常在过量空气系数小于,1,的情况下工作。,在低负荷时，气缸内残余气体较多，为了不使燃烧速度过低，也要供给浓混合气。,这都会因空气不足以致不能完全燃烧。,此外,，混合气过浓、过稀、燃料雾化不良或混入废气过多时，可能产生燃烧火焰熄灭或半熄灭状态，而使部分未燃燃料（,HC,）从排放至大气中。,二冲程汽油机,中的扫气作用使部分混合气经气缸直接排放。这种汽油机的,HC,排放量可能比四冲程汽油机大几倍。,17,氮氧化物(NOx)是,3.氮氧化物的形成,在发动机排出的废气中,NO占绝大部分(约占99%),NO,2,的含量较少(约占1%),NO排入大气后，进一步氧化成NO,2,NO,NO,2,N2O,N2O3,N2O4,N2O5,氮氧化物的总称,18,NO,X,是在高温条件下，,N,2,和,O,2,反应生成的，其形成机理比较复杂。,目前普遍认为，除燃烧气体的,温度,和,氧的浓度外,，在,高温条件下的停留时间,是,NO,X,生成的重要影响因素。,19,二、汽油车排放污染物的主要影响因素,发动机运行工况一般指负荷与速度工况，即发动机怠速和在各种转速下的小负荷、中负荷和满负荷工作状况。,发动机不同负荷时所要求的空气与燃料的混合比不同，因此,负荷,对排气中有害气体的影响实质上是,空燃比,的影响。,1.负荷的影响,20,过量空气系数与负荷的关系,1-汽油机；2-柴油机,负荷与混合气浓度的关系,21,汽油机在正常火焰传播与燃烧时，混合气的空燃比（,A/F,）通常在,10:118:1,的范围内；,燃料完全燃烧时所需要的空燃比或是燃烧效率最高时的理论空燃比为,14.8:1,（汽油机）。,火焰温度,T,f,、输出功率,P,e,和燃料消耗率,g,e,与空燃比的关系图,汽油机工作时，火焰温度,T,f,、输出功率,N,e,和燃料消耗率,g,e,与空燃比的关系,22,CO、HC、NO,X,排放浓度与空燃比的关系,供给浓混合气时，,N0 x,减少而,CO,、,HC,增多,供给略稀的混合气时,(,经济混合比附近,),，,CO,、,HC,减少而,NOx,增多,供给稀混合气时，,NOx,、,CO,减少而,HC,增多,23,汽油机怠速时,，由于转速低，进气系统内空气流速低，汽油雾化不良，汽油与空气混合不均匀，混合气在各缸内的分配也不均匀；同时缸内压力、温度低，汽油气化不良。,为避免缺火，在怠速工况下，发动机燃用较浓混合气，从而使所排出废气中的,CO,和,HC,浓度大大增加。,小负荷工况下,（节气门开度,25%,以下），进入气缸的可燃混合气较少，缸内残余废气比例相对较大，不利于燃烧。,发动机在小负荷工况下须燃用较浓混合气，使排出的废气中的,CO,、,HC,浓度较大。,24,中等负荷,（节气门开度,2580%,）工况下，发动机燃用较稀的经济混合气，废气中的,CO,和,HC,的浓度均较小。,大负荷,（节气门开度,80%,以上）工况下，发动机燃用较浓的功率混合气，废气中的,CO,和,HC,浓度增大，而,NO,X,浓度有所减小。,市内行驶的汽车，由于混合交通或交通堵塞现象，汽车不得不频繁起步、停车，并长时间低速行驶，发动机经常处于怠速及小负荷的运行状态。这是造成城市大气污染严重的重要原因之一。,25,2.发动机转速的影响,发动机转速不直接对燃烧产物中的有害成分产生影响，而是通过,对进气过程,和,混合气形成,及,燃烧过程,的作用影响有害气体的形成及浓度。,26,发动机转速增大时,，燃烧室内混合气的紊流加强，改善了混合气的混合和燃烧，使排气中的,HC,、,CO,含量减少。,在过量空气系数一定的条件下，汽油机废气中的,CO,随曲轴转速提高而下降,汽油机曲轴转速对排气有害成分的影响,27,在高速时,，由于燃烧时间短，燃烧不完全，,HC,排放量略有增加；若气门重叠角较大，低速时吸入气缸的少量未燃混合气会直接排出使,HC,排放略有增加。,提高怠速,可使,CO,、,HC,排放浓度下降，这是由于进气节流减小，充气量增多，残余气体稀释程度有所减少，使燃烧得到改善的缘故。,28,当用较浓混合气时,，由于散热时间短，燃烧室内温度升高，,NO,X,生成量增加；反之，当用稀混合气时，由于燃烧过程相对的曲轴转角增大，燃烧峰值温度反而下降，,NO,X,生成量减少。,在某一混合气浓度下,，当转速达到最大转速的,65%75%,时，废气中的,NO,X,达到最大值。,29,汽油机在怠速、减速和低转速工况下，由于混合气较浓且不均匀，废气中不完全燃烧的物质较多，,HC,和,CO,排放浓度大；,而柴油机由于混合气中的空气充足，,HC,的浓度很小，,CO,含量甚微。,3.不稳定工况的影响,在使用过程中，汽车发动机的负荷和转速是随时间不断变化的。,统计资料表明：,一般市区行驶的汽车，发动机,怠速和中等转速占总工作时间的,35%,，加速占,22%,，匀速占,29%,，减速占,14%,。,30,在加速和高转速时,NO,X,浓度明显增大。,发动机加速运行时，由于要求发出较大功率，须将气缸内燃气的温度提高。,由于在短时间内供应了过量的燃料，混合气过浓，因此既会产生大量的,NO,X,，又会引起燃料的不完全燃烧，导致,CO,和,HC,排放量增大。,31,发动机工况对排气有害成分的影响,其中，减速行驶时，,HC,排放浓度明显增加，加速行驶阶段，,NOx,排放浓度相对较高。,32,汽车总成的热工况是汽车技术状况变化的主要因素之一,发动机的热工况对废气有害成分的排放量有直接影响。,发动机冷却液的温度一般在8595之间。,4.发动机热工况的影响,33,在使用过程中，汽车运行的环境温度变化很大(4040)，汽车载荷、车速及发动机负荷、转速变化很大。,若发动机吸热与散热的热平衡关系受到破坏，就会产生过热或过冷现象。,而热工况对发动机排出的废气中有害成分浓度有直接影响。,34,冷却液温度提高时，缸壁温度也提高，在气缸壁区域内的氧化反应的条件得到改善，排出的,HC,减少，特别是使用浓混合气时更为显著。,供油系过热，发动机会产生气阻现象，此时由于混合气过稀而熄火，废气中的,HC,浓度增加。,HC排放量与冷却液温度的关系,35,NO,X,的排放量与燃烧的最高温度有关,当缸壁温度提高时，,NO,X,的排放量也增加。,汽油机冷却液温度从,30,提高到,80,时，,NO,X,排放量增加（,500700,）,10,-6,。,进气温度与废气中有害成分浓度的关系,随着空气温度的提高，,NO,X,、,CO,的排放量增加，,HC,排放减少，在,HC,排放最低处,NO,X,排放达到最大值。,进气温度与废气有害成分浓度的关系,36,HC和CO排放浓度与汽车行驶里程的关系,随着行驶里程的增加，汽车技术状况逐渐变坏。,在燃料经济性、动力性及可靠性下降的同时，汽车的排气污染也随之增大。,HC,和,CO,排放浓度与行驶里程的关系,5.汽车技术状态的影响,37,技术状况变化引起排气污染增大的原因：,供油系的故障；,汽油机点火系的故障；,气门间隙失常导致配气相位变化；,燃烧室内有积碳等。,38,1）供油系技术状况,供油系调整不当或在使用中发生变化，,电控汽油喷射系统的喷油压力和喷油持续时间不正确,或,柴油机的循环供油量调整不当，使实际喷油量过大或过小,，所提供可燃混合气的实际空燃比偏离最优空燃比，对发动机排放特性有很大影响,39,点火提前角,增大时，气缸内工作循环压力和温度提高，废气中,NO,X,的浓度随之增大；反之，,NO,X,浓度降低。,点火时刻对,NO,X,排放浓度的影响,2）点火（喷油）系技术状况,40,点火提前角,对,CO,排放浓度的影响较小，但对,HC,的排放浓度有显著影响。,点火滞后时，因补燃增多，排气系统温度升高，废气中的,HC,浓度有所减小；若点火过迟，因燃烧速度慢，,HC,的浓度又有所提高。,点火滞后将会引起发动机功率下降，油耗增加。,点火时刻对,CO,、排放浓度的影响,点火系技术状况不良，点火能量不足时，由于燃烧缺火现象使,HC,的排放浓度增大。,41,发动机气门间隙调整不当或在使用过程中发生变化，会使发动机配气相位发生变化，而发动机配气相位是否正确对废气中有害气体的浓度有较大影响。,进气门早开，会使残余在气缸中的废气量增加，新鲜混合气被废气稀释，降低了燃烧温度，从而,NOX,排放量减少。进气门早开还会使废气流入进气管，从而减少了,HC,的排放量，但开的过早反而会增加,HC,的排放量。,6.配气相位,42,排气门早关，废气排放不完全，,NO,X,的排放最减少。,排气门早关对,HC,的影响较难观察，首先因含,HC,多的废气被保留在缸内而减少了,HC,的排放，而后将因混合气变稀使燃烧情况恶化；若排气门关闭较晚时，没有排出的废气被回吸，使,HC,的排出量又略有增加。,新款汽车发动机的配气相位一般采用可变气门定时（,VVTi,）的配气定位，使得发动机在不同工况运行下都能获得良好的燃料经济性和动力性。,43,积碳是燃料和润滑油不完全燃烧的产物，多发生在燃烧室内的气缸盖、气缸壁、活塞顶部、气环及气门等部位。,在汽车发动机使用过程中，发动机燃烧室及相关零件上形成的积碳同样会加剧废气污染严重。,积碳严重时，会使活塞环卡住而失去密封作用，增加了曲轴箱窜气量。,火花塞积碳、气门积碳或烧蚀会使发动机某缸工作不正常，排气中的,HC,浓度会明显增大。,7缸内积碳,44,7.1.4柴油车排放污染物的形成和主要影响因素,技术状况良好的柴油机，在,常用工况下排气管排出的废气，是无色透明或接近无色透明的气体,。如果在常用工况下排气具有了某种颜色，是故障的反映。,不正常的烟色一般分为三种，即,黑烟、白烟和蓝烟,。,45,1）排黑烟,（1）现象：柴油车排气呈黑色烟雾，尤其是加速行驶、爬越坡度或柴油机起动时，排黑色烟雾更为严重。,（2）原因：燃油的主要化学元素是碳和氢，如果气缸内在缺氧的条件下燃烧，会造成燃烧不完全，使一部分未燃烧的碳元素形成游离碳，随废气一起排出成为黑色烟雾。,柴油机排黑烟的主要原因如下：,空气滤清器严重堵塞，造成进气量不足。,喷油泵循环供油量调整过大或各缸供油不均匀度太大。,46,喷油器喷雾质量不佳或喷油器滴油。,供油时间过晚。,气缸工作温度太低或压缩压力不足。,柴油质量低劣。,经常在超负荷下运行。,机油进入燃烧室过多。,校正加浓供油量调整太大。,47,当柴油机循环供油量太大时，如果是怠速时排黑烟，说明怠速循环供油量太大；如果是额定转速时排黑烟，说明额定循环供油量太大；如果是超负荷运转时排黑烟，说明校正加浓供油量太大。,循环供油量的检测与调试，必须拆下喷油泵（附调速器）总成在喷油泵试验台上按原厂规定进行。,柴油机短时间超负荷运转，其排气烟色为灰黑色属于正常现象,。,48,排黑烟,检查发动机温度,温度是否太低?,故障系保温措施不足或节温器等调控不佳造成,观察排气烟色,黑烟中是否带有蓝烟?,故障可能系:,机油池加机油太多;,油浴式空气滤清器加机油太多;,气缸上机油,拆下空气滤清器,观察排气烟色,排黑烟情况是否消失?,故障系空气滤清器脏污严重造成,检查供油正时,供油时间是否太晚?,故障系供油时间,太晚造成,用单缸断油法检查排烟情况的变化,单缸断油后黑烟,是否消失?,故障可能系:,供油不均匀度太大;,喷油器喷雾质量太差；,喷油器滴油;,气缸密封性太差,故障系循环供油量太大或柴油质量不佳造成,结束,排黑烟诊断流程图,49,气缸密封性不良时，不仅使压缩终了的气缸温度、气缸压力和涡流强度降低，而且漏掉的空气量增多，燃烧时氧气量不足，造成燃烧不完全，致使排气冒黑烟。,质量低劣的柴油，雾化性能差，着火性能差，造成燃烧不完全，致使排气冒黑烟。,机油过多地进入燃烧室，其油雾不易燃烧完全，因而加剧了排黑烟倾向。,50,2）排白烟,（1）现象：柴油车排气呈白色烟雾。,（2）原因：柴油车排白烟，是柴油机,气缸内柴油蒸汽未着火燃烧,或,柴油中有水,造成的。,当气缸内的柴油经过雾化、蒸发与空气形成可燃混合气而未能着火燃烧时，可燃混合呈白色烟雾状；水在气缸内形成的水蒸汽也呈白色烟雾状。,51,柴油机排白烟的主要原因如下：,柴油中有水，或因气缸衬垫烧蚀、缸盖或湿式缸套裂纹漏水等原因造成气缸进水。,气缸工作温度太低或气缸压缩压力不足。,喷油器喷雾质量不佳。,喷油泵供油时间太晚。,柴油质量低劣或选用牌号不符合要求。,冬季的早晨，柴油机冷起动后往往冒白烟，但当发动机热起后白烟能自行消失，这是正常现象，不属于故障。,52,结束,检查发动机温度,温度是否太低？,检查所用柴油牌号,柴油牌号是否符合要求？,故障系柴油凝点太高造成,在柴油机运转的情况下，用手掌对着排气管口，让排气冲到手掌上,手掌上是否有水气或水珠？,故障可能系：,柴油箱或柴油滤清器内有水；,气缸衬垫烧损；,缸盖或湿式缸套裂纹,在柴油机运转的情况下，拧松喷油泵放气螺钉，察看油流情况,油流中是否有水或水珠？,故障可能系：,气缸衬垫烧损；,湿式缸套或缸盖裂纹,故障系柴油箱或柴油滤清器内有水造成,故障系保温措施不足或百,叶窗等调控不佳造成,检查供油正时,供油时间是否太晚？,拆下某缸喷油器，在缸外仍连接在原来的高压油管上，起动柴油机运转，观察喷雾质量。依此法观,所有喷油器的喷雾质量,故障系供油时间太晚 造成,喷雾质量是否良好？,故障系喷油器喷雾,质量不佳造成,检测各缸气缸压缩压力,气缸压缩压力是否太低？,故障系气缸压缩压,力太低造成,排白烟,故障系柴油质量低劣,造成,排白烟诊断流程图,53,3）排蓝烟,（1）现象：柴油车排气呈蓝色烟雾。,（2）原因：柴油车排蓝烟，是,柴油机机油进入燃烧室形成蓝色油雾,所致。,排蓝烟的主要原因如下。,柴油机机油池内机油油面太高。,油浴式空气滤清器内机油油面太高。,由于气缸间隙太大、气缸漏光度太大、活塞环磨损过甚、活塞环弹力太小、活塞环对口或活塞环装反等原因造成气缸上机油严重。,进气门与其导管松旷。,机油黏度太小。,54,（3）诊断方法：按诊断流程图所示方法诊断，如图所示。,机油池和油浴式空气滤清器油面太高时，仅造成一度排蓝烟，机油油面降低后排蓝烟现象消失。,进气门与其导管松旷后排蓝烟，较为轻微。,气缸上机油是排蓝烟的主要原因，可用来评价气缸活塞组的密封性，进而判断发动机的技术状况。,55,排蓝烟,检查机油池和油浴式空气滤清器的机油油面,油面是否太高？,故障系机油油面太高造成,逐缸拆下喷油器，检查各喷油器喷嘴处的油污和积炭情况,喷嘴处是否油污或积炭？,故障可能系：,气缸间隙太大；,气缸漏光度太大；,活塞环磨损过甚；,活塞环弹力太小；,活塞环对口或装反；,进气门与其导管松旷,故障系机油黏度太小造成,结束,排蓝烟诊断流程图,56,影响柴油机碳烟排放量的因素：,燃料,喷油,转速,负荷,57,7.2汽车排放污染物的排放标准,1.新生产汽车排气污染物排放限值,装用点燃式发动机的新生产汽车，型式核准和生产一致性检查的排气污染物排放限值见表所列。,新生产汽车是指制造厂合格入库或出厂的汽车。,新生产汽车排气污染物排放限值（单位：体积分数）,车 型,类 别,怠速,高怠速,CO（%）,HC（10,-6,）,CO（%）,HC（10,-6,）,2005年7月1日起新生产的第一类,轻型汽车,05,100,03,100,2005年7月1日起新生产的第二类,轻型汽车,08,150,05,150,2005年7月1日起新生产的重型汽车,10,200,07,200,58,在表中：,轻型汽车：指最大总质量不超过3 500kg的,M,1类、,M,2类和,N,1类车辆。,第一类轻型汽车：设计乘员数不超过6人（包括司机），且最大总质量2 500kg的,M,1类车。,第二类轻型汽车：GB 182852005标准适用范围内除第一类车以外的其他所有轻型汽车。,59,重型汽车：指最大总质量超过3 500kg的车辆。,M,1类车辆：指至少有四个车轮，或有三个车轮且厂定最大总质量超过1 000kg，除驾驶员座位外，乘客座位不超过8个的载客车辆。,60,M,2类车辆：指至少有四个车轮，或有三个车轮且厂定最大总质量超过1 000kg，除驾驶员座位外，乘客座位超过8个，且厂定最大总质量不超过5 000kg的载客车辆。,N,1类车辆：指至少有四个车轮，或有三个车轮且厂定最大总质量超过1 000kg，厂定最大总质量不超过3 500kg的载货车辆。,61,2在用汽车排气污染物排放限值,装用点燃式发动机的在用汽车，排气污染物排放限值见表所列。,在用汽车是指已经登记注册并取得号牌的汽车。,62,注：1）对于2001年5月31日以前生产的5座以下（含5座）的微型面包车，执行1995年7月1日起生,产的轻型汽车的排放限值。,车 型,类 别,怠 速,高 怠 速,CO（%）,HC（10,-6,）,CO（%）,HC（10,-6,）,1995年7月1日前生产的轻型汽车,45,1 200,30,900,1995年7月1日起生产的轻型汽车,45,900,30,900,2000年7月1日起生产的第一类,轻型汽车,1）,08,150,03,100,2001年10月1日起生产的第二类,轻型汽车,10,200,05,150,1995年7月1日前生产的重型汽车,50,2 000,35,1 200,1995年7月1日起生产的重型汽车,45,1 200,30,900,2004年9月1日起生产的重型汽车,15,250,07,200,在用汽车排气污染物排放限值（单位：体积分数）,63,3过量空气系数（,）的要求,对于使用闭环控制电子燃油喷射系统和三元催化转化器技术的汽车进行过量空气系数（,）的测定。,发动机转速为高怠速转速时，,应在1.000.03或制造厂规定的范围内。,进行,测试前，应按照制造厂使用说明书的规定预热发动机。,过量空气系数（,），是指燃烧1kg燃料的实际空气量与理论上所需空气量之质量比。,64,三、双怠速法测量方法,已如前述，自GB 182852005实施之日起，全国点燃式发动机在用汽车排放监控，采用该标准规定的双怠速法排放污染物排放限值及测量方法，规定如下。,65,1测量仪器,（1）对于按照轻型汽车排气污染物排放标准（GB 14761.11993）的要求生产制造的点燃式发动机汽车和装用符合车用汽油机排气污染物排放标准（GB 14761.21993）点燃式发动机汽车，使用的排放测量仪器应符合汽油机动车怠速排放监测仪技术条件（HJ/T31993）的规定。,66,基本技术要求,a.能够测量汽车排气污染物CO、CO,2,、HC（用正己烷当量表示）和O,2,四种成分的体积分数（或浓度），并能按规定计算过量空气系数（,）值。,b.CO、CO,2,、HC的测量采用不分光红外线法（NDIR），O,2,采用电化学电池法。,也可采用等效方法，但需要证明其等效性。,67,c.具有内置发动机转速和机油温度测量功能或转速和机油温度信号输入端口。,d.气体处理系统的所有部件均由耐腐蚀材料做成，并且此材料对气体取样成分无影响。,取样探头应能经受排气高温，并具有限位和固定装置。,68,e.仪器应具有符合GB 182852005要求的怠速和高怠速测量程序。,该测量程序如图所示。,法规测量,输入车辆数据,检索数据库,油温,规定值,油温测量,车辆调整,高怠速测量,测量值,限值,怠速测量,测量值,限值,车辆排放合格,车辆排放不合格,打印检测结果,双怠速法仪器测量程序,69,结构要求,测试仪器通过采样，经过泵将样气传输至气体处理系统和检测器进行分析，发出被测组分的体积分数相关信号，测定汽车排气污染物体积分数（或浓度）和过量空气系数（,）值。,70,仪器主要部件：,a.取样管：取样探头应能插入机动车排气管至少400mm，并有插深定位装置。,b.软管：同取样探头连接，作为测量系统样气进入通道。,c.泵：将气体传输至仪器。,d.水分离器：分离样气中的水分，是防止冷凝水在仪器中积聚的装置。,水蒸气达到饱和时，应能保证自动脱离或自动停止测量操作。,71,e.过滤器：除去导致仪器各种敏感部件污染的颗粒物。过滤器应能除去直径大于5m的颗粒，不需取出即能观察其污染程度，并易于更换。,当测量HC体积分数约为80010,-6,的气体时，能保证使用时间不少于30min。,f.零气端口和校准端口：位于水分离器及过滤器下游位置，包括用于引入作测量仪器零点调节的纯净环境气体端口和校准气体端口。,72,g.探测元件：按体积分数分析气体样品中的组分。,h.数据系统和显示器件：数据系统处理信号，显示器件显示测量结果。,i.控制调整装置：完成仪器初始化及开机检查，通过手动、半自动或全自动调节装置将仪器参数调整于设定的范围内。,73,2测量程序,（1）应保证被检测车辆处于制造厂规定的正常状态，发动机进气系统应装有空气,滤清器，排气系统应装有排气消声器，并不得有泄漏。,（2）应在发动机上安装转速计、点火正时仪、冷却液和润滑油测温计等测量仪器。,测量时，发动机冷却液和润滑油温度应不低于80，或者达到汽车使用说明书规定的热车状态。,74,（3）发动机从怠速状态加速到70%额定转速，运转30s后降至高怠速状态。,将测量仪器取样探头插入汽车排气管中，深度不小于400mm，并固定在排气管上。,维持15s后，由具有平均值功能的仪器读取30s内的平均值，或者人工读取30s内的最高值和最低值，其平均值即为高怠速污染物测量结果。,对于使用闭环控制电子燃油喷射系统和三元催化转化器技术的汽车，还应同时读取过量空气系数（,）的数值。,75,（4）发动机从高怠速降至怠速状态15s后，由具有平均值功能的仪器读取30s内的平均值，或者人工读取30s内的最高值和最低值，其平均值即为怠速污染物测量结果。,（5）若为多排气管时，取各排气管测量结果的算术平均值作为测量结构。,（6）若排气管长度小于测量深度时，应使用排气加长管。,76,7.3汽油车排放污染物检测原理与设备,1不分光红外线排气分析仪,（一）不分光红外线法检测原理,汽车排气中的CO、CO,2,、HC和NO等气体，都分别具有吸收一定波长范围红外线的性质，如图所示。,而且，红外线被吸收的程度与排气浓度之间有一个大致一定的关系。,图 四种气体吸收红外线的情况,77,不分光红外线法就是利用这一原理，即根据检测红外线被汽车排气吸收一定波长范围红外线后能量的变化，来检测排气中各种污染物的含量。,在各种气体混杂一起的情况下，这种检测方法具有测量值不受影响的特点。,利用不分光红外线法制成的分析仪（或称为监测仪、检测仪、测量仪等），根据检测的气体数目分类，可分为单气体分析仪、二气体分析仪、四气体分析仪和五气体分析仪等多种类型。,78,单气体分析仪仅能检测CO或HC或其他一种气体的含量；,二气体分析仪能检测CO和HC这两种气体或其他两种气体的含量；,四气体分析仪可检测CO、CO,2,、HC、O,2,四种气体的含量和过量空气系（,）；,五气体分析仪可检测CO、CO,2,、HC、O,2,、NO五种气体的含量和过量空气系数（,）。,79,不论哪种类型的气体分析仪，在检测HC含量时，由于排气中HC成分非常复杂，因此要把各种HC成分的含量换算成正己烷（n-C,6,H,14,）的当量作为HC含量的测量值。,80,（二）二气体分析仪结构、工作原理和使用方法,二气体分析仪最常见的是CO和HC气体分析仪，是一种能够从汽车排气管中采集气样，对其中CO和HC含量连续进行分析的仪器，在国内使用比较普遍。,81,图 QFY-2型汽车排气分析仪,a）分析仪前视图；b）分析仪后视图,l-CO显示器；2-CO标定旋钮；3-HC显示器；4-HC标定旋钮；5-电源开关；6-风扇开关；7-取样泵开关；8-CO量程切换开关；9-CO调零旋钮；10-HC调零旋钮；11-HC量程切换开关；12-流量计；13-标淮气样入口；14-拉手；15-上盖板；16-过滤器；17-水分离器；18-熔丝座；19-电源线插座；20-进气口；21-出气口；22-前置过滤器；23-取样管,国产的两种二气体分析仪的外形图如图所示。,图 MEXA-324F型汽车排气分析仪,1-导管；2-滤清器；3-低含量取样探头；4-高含量取样探头；5-CO指示仪表；6-HC指示仪表；7-标准HC气样瓶；8-标准CO气样瓶,82,1二气体分析仪结构和工作原理,二气体分析仪由排气取样装置、排气分析装置、含量指示装置和校准装置等组成。,汽车排气在二气体分析仪内的流动路线如图所示。,汽车排气在二气体分析仪,内的流动路线,1-取样探头；2、5-滤清器；3-导管；4-排气取样装置；6、11-泵；7-换向阀；,8-排气分析装置；9-流量计；10-浓度指示装置；12-水分离器,83,1）排气取样装置,排气取样装置由取样探头、滤清器、导管、水分离器和泵等组成。,它通过取样探头、导管和泵从车辆排气管里采集排气，再用滤清器和水分离器把排气中的炭渣、灰尘和水分等除掉，只把排气送入分析装置。,汽车排气在二气体分析仪,内的流动路线,1-取样探头；2、5-滤清器；3-导管；4-排气取样装置；6、11-泵；7-换向阀；,8-排气分析装置；9-流量计；10-浓度指示装置；12-水分离器,84,为了使取样探头具有耐热性和防止导管吸附HC气体，它们是用特殊材料制成的。,汽车排气在二气体分析仪,内的流动路线,1-取样探头；2、5-滤清器；3-导管；4-排气取样装置；6、11-泵；7-换向阀；,8-排气分析装置；9-流量计；10-浓度指示装置；12-水分离器,85,2）排气分析装置,排气分析装置由红外线光源、气样室、旋转扇轮、测量室和传感器等组成。,该装置按照不分光红外线法，从来自取样装置的混有多种成分的排气中，分析CO和HC的含量，并将含量转变成电信号输送给含量指示装置。,汽车排气在二气体分析仪,内的流动路线,1-取样探头；2、5-滤清器；3-导管；4-排气取样装置；6、11-泵；7-换向阀；,8-排气分析装置；9-流量计；10-浓度指示装置；12-水分离器,86,（1）电容微音器式分析装置：如图所示。,从两个红外线光源发出的红外线，分别通过标准气样室和测量气样室后到达测量室。,在标准气样室内充有不吸收红外线的N,2,气，在测量气样室内充有被测量的发动机排气。,电容微音器式分析装置,1-红外线光源；2-标准气样室；3-旋转扇轮；4-测量室；5-电容微音器；6-前置放大器；,7-主放大器；8-指示仪表；9-排气入口；l0-测量气样室；,l1-排气出口,87,测量室由两个分室组成，二者之间留有通道，并在通道上装有金属膜式电容微音器以作为传感器。,为了能够从排气中选择需要测量的成分，在测量室的两个分室内，充入适当含量的与被测气体相同的气体。,电容微音器式分析装置,1-红外线光源；2-标准气样室；3-旋转扇轮；4-测量室；5-电容微音器；6-前置放大器；,7-主放大器；8-指示仪表；9-排气入口；l0-测量气样室；,l1-排气出口,88,即在测量CO浓度分析装置里的测量室内充入CO气体，在测量HC含量分析装置里的测量室内充入正己烷气体。,电容微音器式分析装置,1-红外线光源；2-标准气样室；3-旋转扇轮；4-测量室；5-电容微音器；6-前置放大器；,7-主放大器；8-指示仪表；9-排气入口；l0-测量气样室；,l1-排气出口,89,旋转扇轮也称为截光器，能连续地导通、截止两个红外线光源，从而形成射线脉冲。,当红外线通过旋转扇轮断续地到达测量室时，由于通过测量气样室被所测气体按浓度大小吸收掉一部分一定波长范围的红外线，而通过标准气样室的红外线完全没有被吸收，因此在测量室的两个分室内，因红外线能量的差别出现了温度差别，温度差别又导致了测量室内压力差别，致使金属膜片弯曲变形。,电容微音器式分析装置,1-红外线光源；2-标准气样室；3-旋转扇轮；4-测量室；5-电容微音器；6-前置放大器；,7-主放大器；8-指示仪表；9-排气入口；l0-测量气样室；,l1-排气出口,90,发动机排气中被测气体含量越大，金属膜片弯曲变形也越大。,膜片弯曲变形致使电容微音器输出电压改变，该电压信号经放大器放大后送往含量指示装置。,电容微音器式分析装置,1-红外线光源；2-标准气样室；3-旋转扇轮；4-测量室；5-电容微音器；6-前置放大器；,7-主放大器；8-指示仪表；9-排气入口；l0-测量气样室；,l1-排气出口,91,（2）半导体式分析装置：如图所示。,从两个红外线光源发出的红外线，分别通过标准气样室和测量气样室后用聚光管聚光，然后输送到测量室。,同样，在标准气样室里充有不吸收红外线的N,2,气，在测量气样室里充有被测量的发动机排气。,半导体式分析装置,1-指示仪表；2-主放大器；3-前置放大器；4-半导体传感器；5-光学滤色片；6-聚光管；7-标准气样室；,8-红外线光源；9-旋转扇轮；10-排气入口；11-测量气样室；12-排气出口,92,传感器采用的是一种能按照红外线能量强度的变化改变电信号大小的半导体元件。,由于该半导体元件本身不具有对被测气体吸收一定波长范围红外线的选择性，因此在半导体元件前面放置了一片光学滤色片，仅让被测气体吸收的一定波长范围内的红外线通过。,半导体式分析装置,1-指示仪表；2-主放大器；3-前置放大器；4-半导体传感器；5-光学滤色片；6-聚光管；7-标准
