大坝安全性评价(金盘子).doc

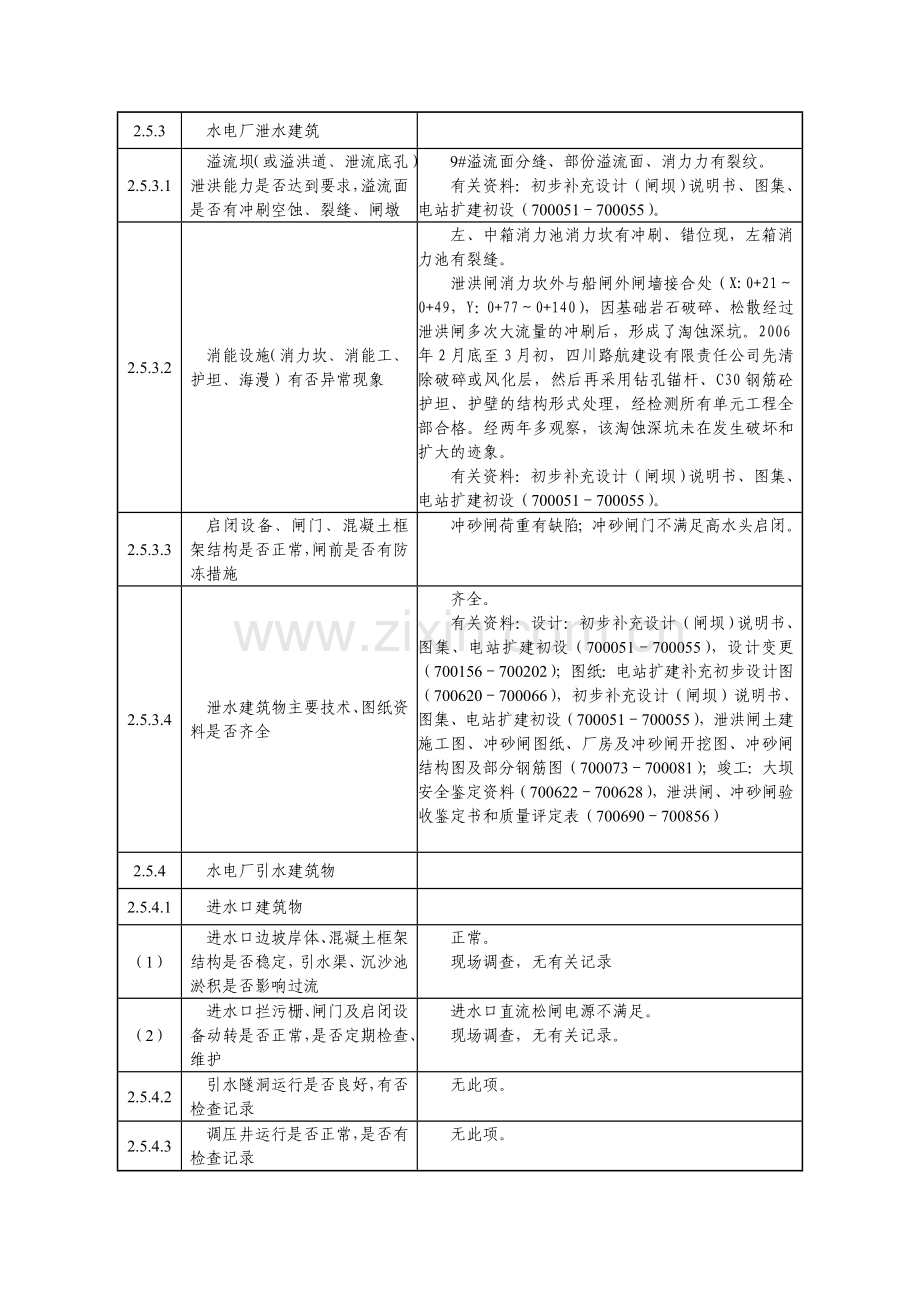

2.5.3
水电厂泄水建筑

2.5.3.1
溢流坝（或溢洪道﹑泄流底孔）泄洪能力是否达到要求，溢流面是否有冲刷空蚀﹑裂缝﹑闸墩
9#溢流面分缝、部份溢流面、消力力有裂纹。
有关资料：初步补充设计（闸坝）说明书、图集、电站扩建初设（700051－700055）。
2.5.3.2
消能设施（消力坎﹑消能工﹑护坦﹑海漫）有否异常现象
左、中箱消力池消力坎有冲刷、错位现，左箱消力池有裂缝。
泄洪闸消力坎外与船闸外闸墙接合处（X:0+21～0+49，Y：0+77～0+140），因基础岩石破碎、松散经过泄洪闸多次大流量的冲刷后，形成了淘蚀深坑。2006年2月底至3月初，四川路航建设有限责任公司先清除破碎或风化层，然后再采用钻孔锚杆、C30钢筋砼护坦、护壁的结构形式处理，经检测所有单元工程全部合格。经两年多观察，该淘蚀深坑未在发生破坏和扩大的迹象。
有关资料：初步补充设计（闸坝）说明书、图集、电站扩建初设（700051－700055）。
2.5.3.3
启闭设备﹑闸门﹑混凝土框架结构是否正常，闸前是否有防冻措施
冲砂闸荷重有缺陷；冲砂闸门不满足高水头启闭。

2.5.3.4
泄水建筑物主要技术、图纸资料是否齐全
齐全。
有关资料：设计：初步补充设计（闸坝）说明书、图集、电站扩建初设（700051－700055），设计变更（700156－700202）；图纸：电站扩建补充初步设计图（700620－700066），初步补充设计（闸坝）说明书、图集、电站扩建初设（700051－700055），泄洪闸土建施工图、冲砂闸图纸、厂房及冲砂闸开挖图、冲砂闸结构图及部分钢筋图（700073－700081）；竣工：大坝安全鉴定资料（700622－700628），泄洪闸、冲砂闸验收鉴定书和质量评定表（700690－700856）

2.5.4
水电厂引水建筑物

2.5.4.1
进水口建筑物

（1）
进水口边坡岸体、混凝土框架结构是否稳定，引水渠、沉沙池淤积是否影响过流
正常。
现场调查，无有关记录
（2）
进水口拦污栅、闸门及启闭设备动转是否正常，是否定期检查、维护
进水口直流松闸电源不满足。
现场调查，无有关记录。
2.5.4.2
引水隧洞运行是否良好，有否检查记录
无此项。
2.5.4.3
调压井运行是否正常，是否有检查记录
无此项。

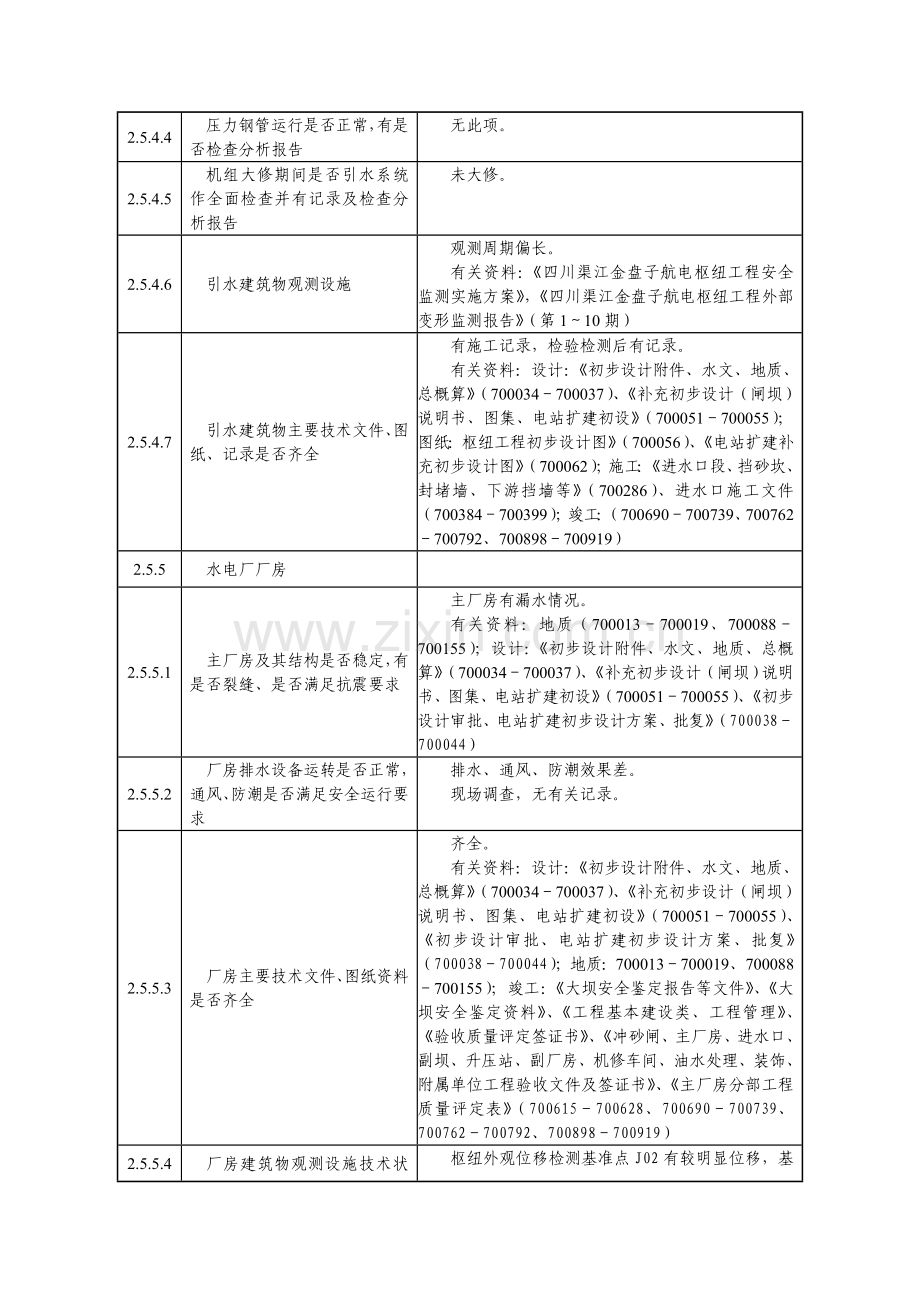

2.5.4.4
压力钢管运行是否正常，有是否检查分析报告
无此项。
2.5.4.5
机组大修期间是否引水系统作全面检查并有记录及检查分析报告
未大修。

2.5.4.6
引水建筑物观测设施
观测周期偏长。
有关资料：《四川渠江金盘子航电枢纽工程安全监测实施方案》，《四川渠江金盘子航电枢纽工程外部变形监测报告》（第1～10期）
2.5.4.7
引水建筑物主要技术文件、图纸、记录是否齐全
有施工记录，检验检测后有记录。
有关资料：设计：《初步设计附件、水文、地质、总概算》（700034－700037）、《补充初步设计（闸坝）说明书、图集、电站扩建初设》（700051－700055）；图纸：枢纽工程初步设计图》（700056）、《电站扩建补充初步设计图》（700062）；施工：《进水口段、挡砂坎、封堵墙、下游挡墙等》（700286）、进水口施工文件（700384－700399）；竣工：（700690－700739、700762－700792、700898－700919）
2.5.5
水电厂厂房

2.5.5.1
主厂房及其结构是否稳定，有是否裂缝、是否满足抗震要求
主厂房有漏水情况。
有关资料：地质（700013－700019、700088－700155）；设计：《初步设计附件、水文、地质、总概算》（700034－700037）、《补充初步设计（闸坝）说明书、图集、电站扩建初设》（700051－700055）、《初步设计审批、电站扩建初步设计方案、批复》（700038－700044）
2.5.5.2
厂房排水设备运转是否正常，通风、防潮是否满足安全运行要求
排水、通风、防潮效果差。
现场调查，无有关记录。
2.5.5.3
厂房主要技术文件、图纸资料是否齐全
齐全。
有关资料：设计：《初步设计附件、水文、地质、总概算》（700034－700037）、《补充初步设计（闸坝）说明书、图集、电站扩建初设》（700051－700055）、《初步设计审批、电站扩建初步设计方案、批复》（700038－700044）；地质：700013－700019、700088－700155）；竣工：《大坝安全鉴定报告等文件》、《大坝安全鉴定资料》、《工程基本建设类、工程管理》、《验收质量评定签证书》、《冲砂闸、主厂房、进水口、副坝、升压站、副厂房、机修车间、油水处理、装饰、附属单位工程验收文件及签证书》、《主厂房分部工程质量评定表》（700615－700628、700690－700739、700762－700792、700898－700919）
2.5.5.4
厂房建筑物观测设施技术状况
枢纽外观位移检测基准点J02有较明显位移，基础有少量水土流失，测量周期不满足要求。
有关资料：观测记录及报告：《四川渠江金盘子航电枢纽工程外部变形监测报告》（第1～10期），《渗压计和钢筋计历史数据记录表》。
2.5.6
尾水建筑物

2.5.6.1
尾水隧洞与闸门

（1）
尾水隧洞、调压井运作情况是否良好，是否有检查分析报告
无此项
（2）
闸门启闭设备运转是否正常，是否定期检查维护
荷重系统缺陷，设备老化严重。
有关资料：设计：《初步设计附件、水文、地质、总概算》（700034－700037）、《补充初步设计（闸坝）说明书、图集、电站扩建初设》（700051－700055）；图纸《400KN尾水台车及2×800KN门机生产图纸、产品合格证及说明》（700560－700595）；安装：《验收质量评定签证书》（、700690－700739）。
2.5.6.2
尾水管底板无裂缝、无冲刷
尾水渠边坡稳定，无冲刷、淤积
正常。
检查记录需每年枯期尾水管检查记录。
2.5.6.3
尾水建筑物主要技术文件、图纸、资料是否齐全
齐全。
有关资料：设计：《初步设计附件、水文、地质、总概算》（700034－700037）、《初步设计审批、电站扩建初步设计方案、批复》（700038－700044）、《补充初步设计（闸坝）说明书、图集、电站扩建初设》（700051－700055）；地质：700013－700019、700088－700155）；施工：《升压站、副厂房、油水处理室、机修房、尾水段、围堰》（700273－700275）；竣工：《主厂房分部工程质量评定表》（700857－700897）、《尾水渠工程单元工程验收表》（700482－700559）
2.5.6.4
尾水建筑观测设施技术状况
无此项
