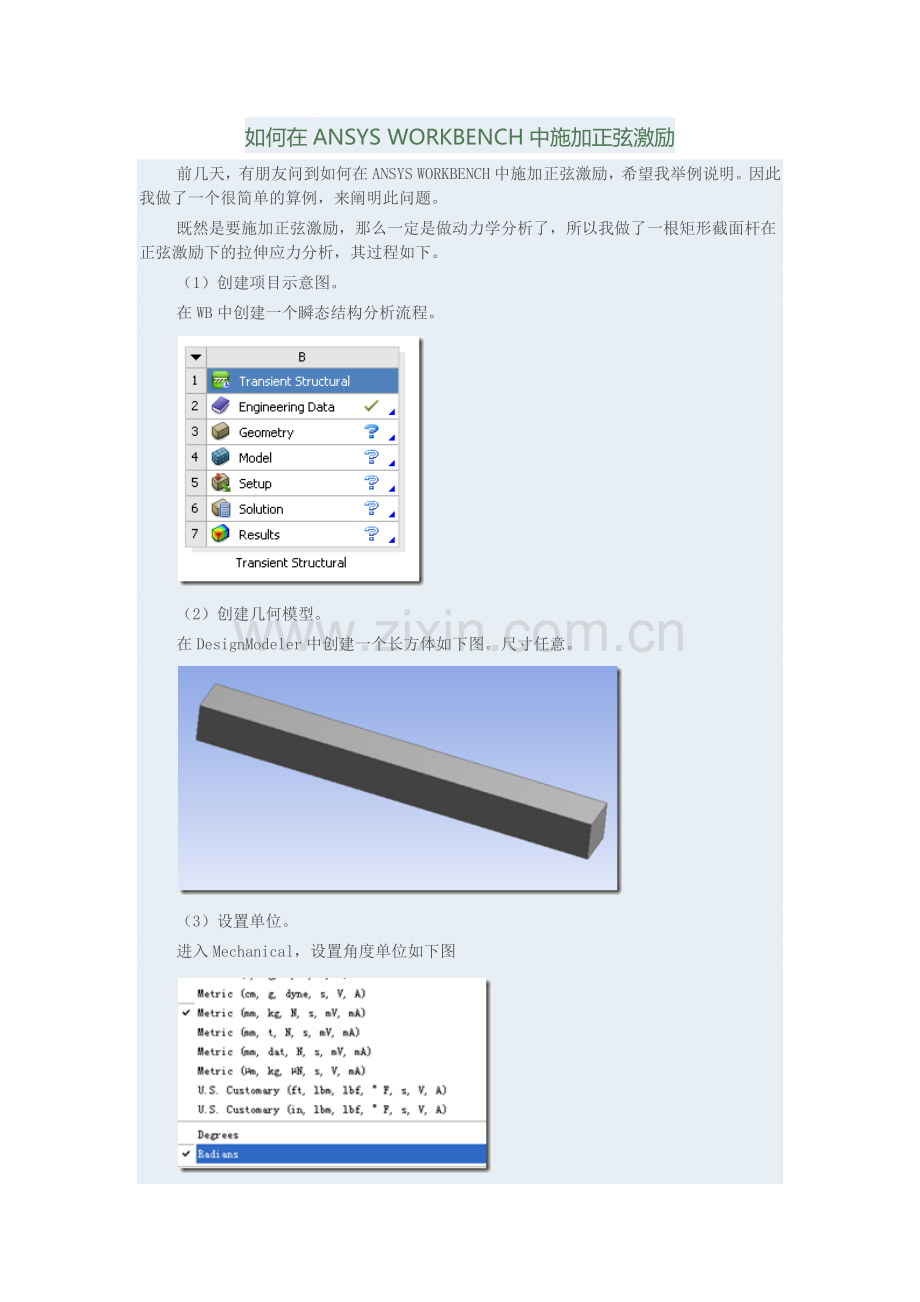

如何在ANSYS WORKBENCH中施加正弦激励
前几天，有朋友问到如何在ANSYS WORKBENCH中施加正弦激励，希望我举例说明。因此我做了一个很简单的算例，来阐明此问题。
既然是要施加正弦激励，那么一定是做动力学分析了，所以我做了一根矩形截面杆在正弦激励下的拉伸应力分析，其过程如下。
（1）创建项目示意图。
在WB中创建一个瞬态结构分析流程。

（2）创建几何模型。
在DesignModeler中创建一个长方体如下图。尺寸任意。

（3）设置单位。
进入Mechanical，设置角度单位如下图

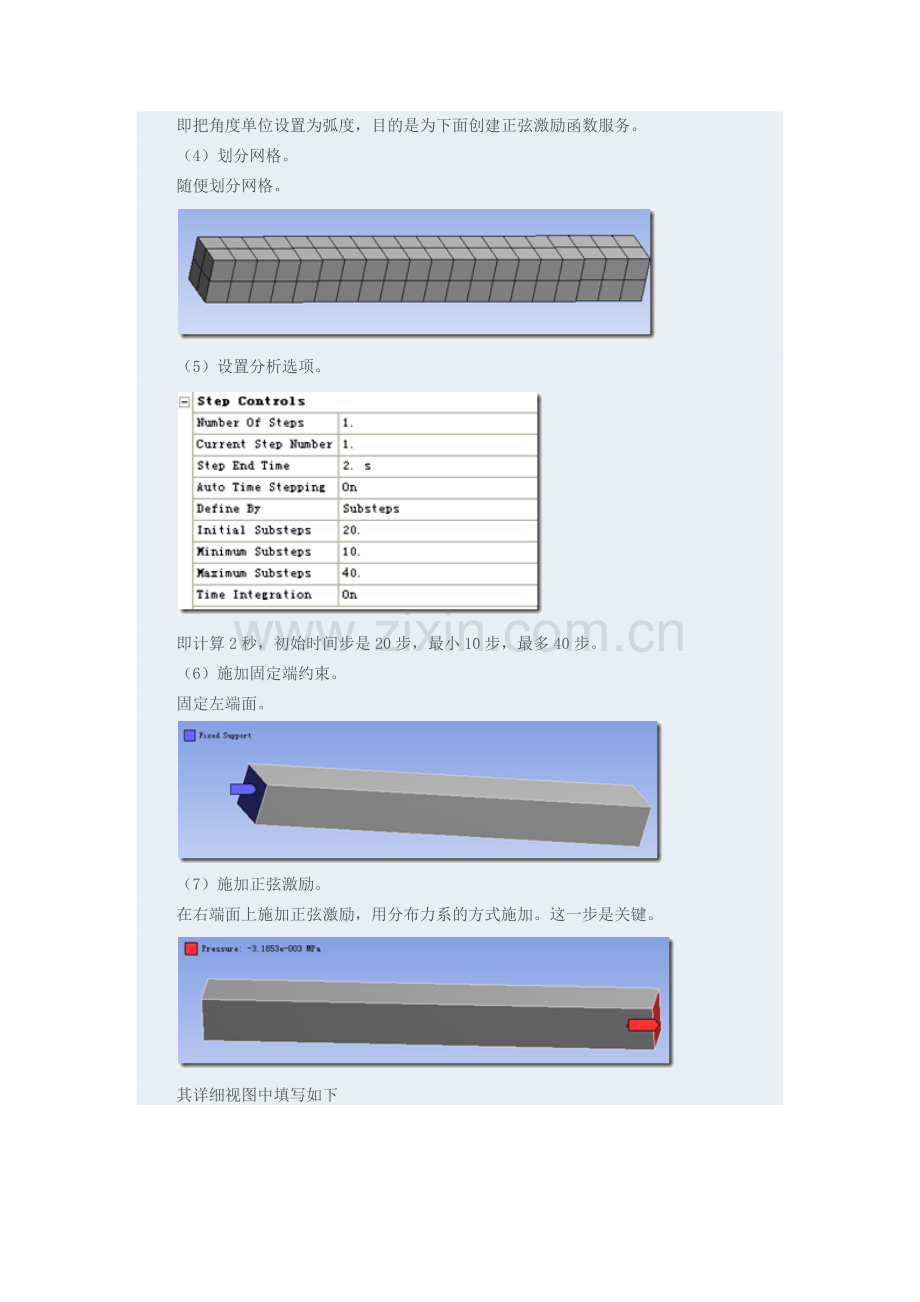

即把角度单位设置为弧度，目的是为下面创建正弦激励函数服务。
（4）划分网格。
随便划分网格。

（5）设置分析选项。

即计算2秒，初始时间步是20步，最小10步，最多40步。
（6）施加固定端约束。
固定左端面。

（7）施加正弦激励。
在右端面上施加正弦激励，用分布力系的方式施加。这一步是关键。

其详细视图中填写如下

注意这里面对于振幅的填写，是用函数写出来的，其中的time就是ANSYS自己的时间变量，这里面是用弧度来定义角度单位的。
此时可以看到该振幅的图形及数据如下，显然，这的确是一个正弦激励。

（8）求解。

（9）后处理提取应力结果。
查看右边端面上一个角点的位移

结果如下
