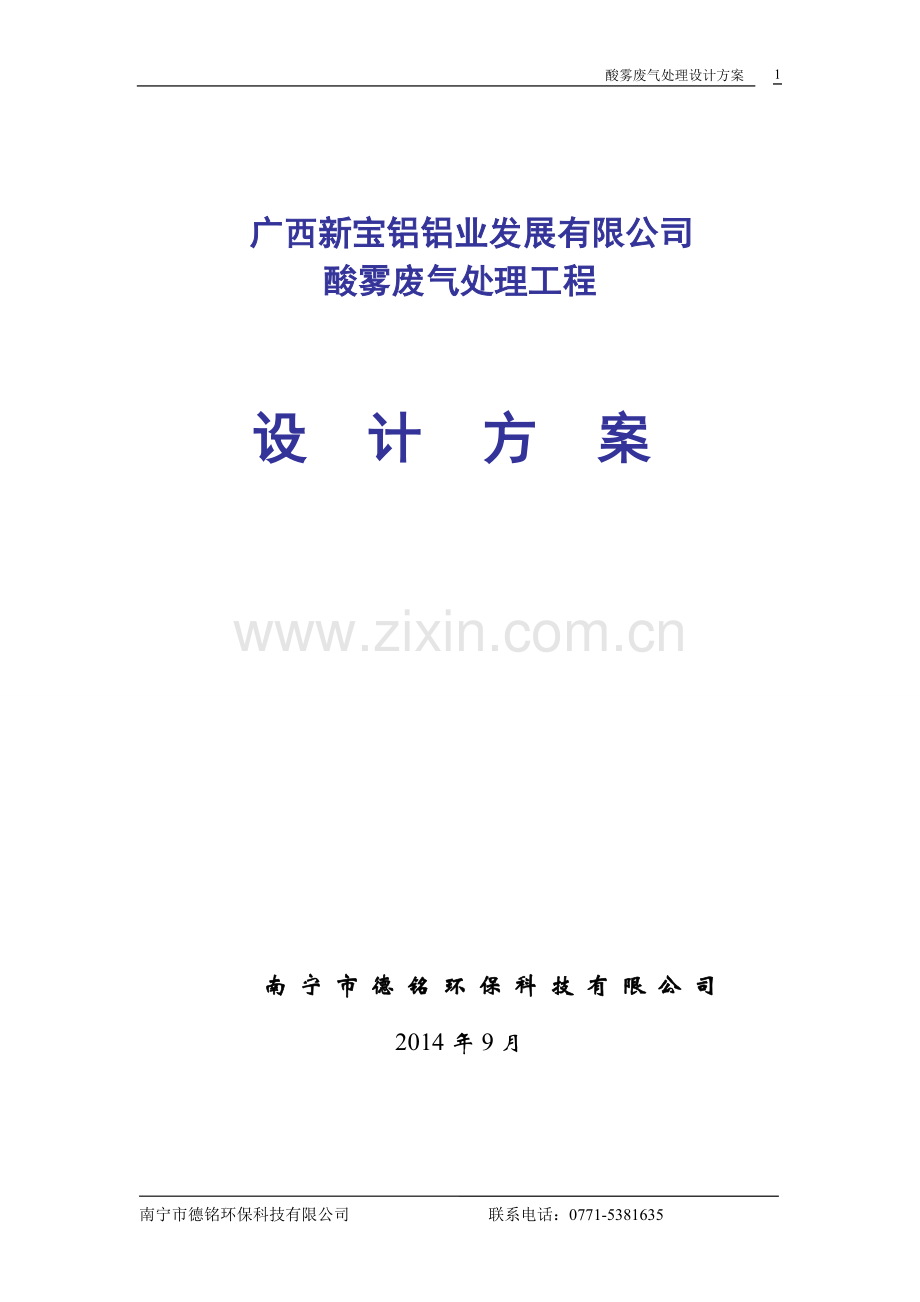

酸雾废气处理设计方案

广西新宝铝铝业发展有限公司
酸雾废气处理工程

设 计 方 案

南宁市德铭环保科技有限公司
2014年9月

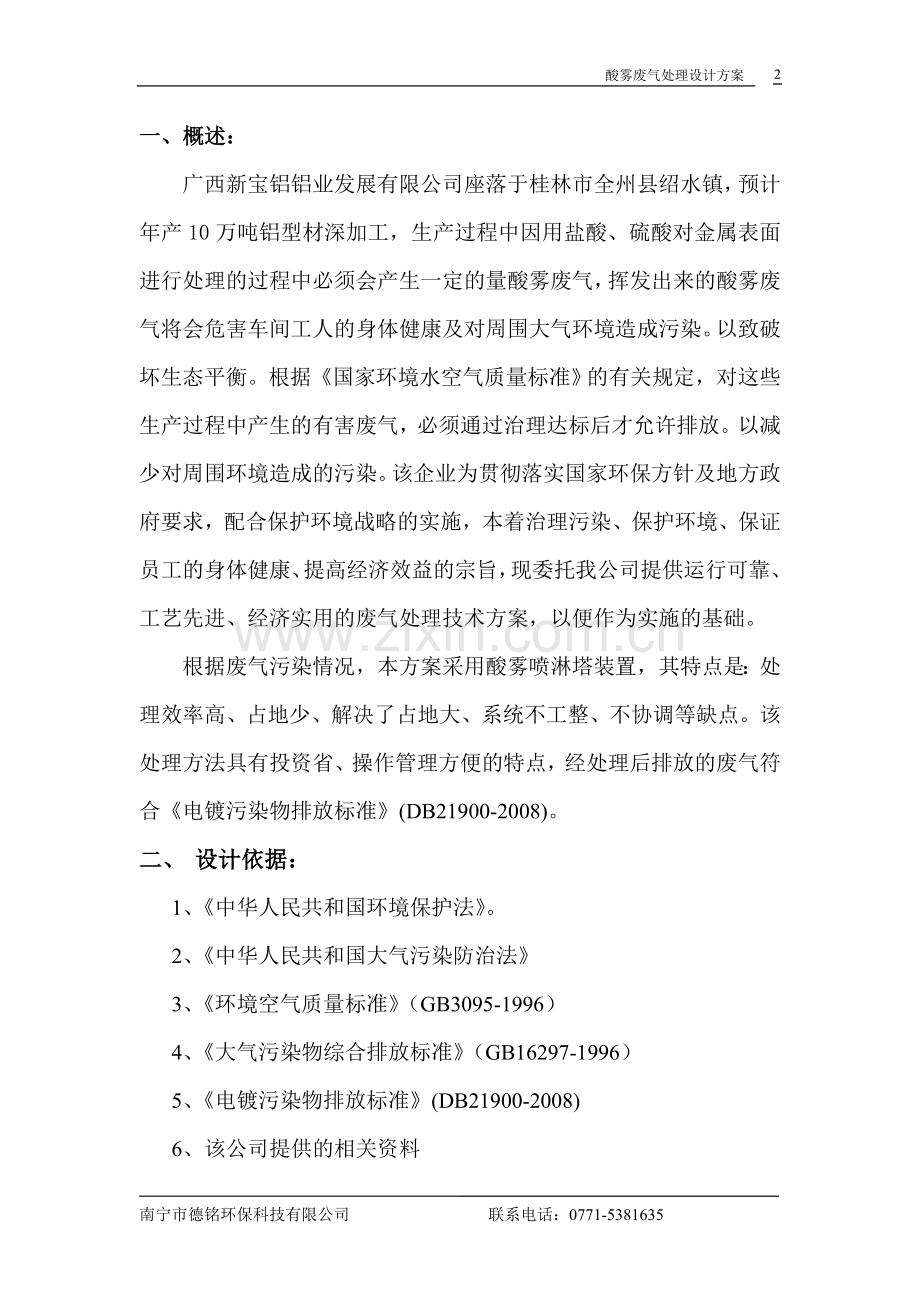

一、概述：
广西新宝铝铝业发展有限公司座落于桂林市全州县绍水镇，预计年产10万吨铝型材深加工，生产过程中因用盐酸、硫酸对金属表面进行处理的过程中必须会产生一定的量酸雾废气，挥发出来的酸雾废气将会危害车间工人的身体健康及对周围大气环境造成污染。以致破坏生态平衡。根据《国家环境水空气质量标准》的有关规定，对这些生产过程中产生的有害废气，必须通过治理达标后才允许排放。以减少对周围环境造成的污染。该企业为贯彻落实国家环保方针及地方政府要求，配合保护环境战略的实施，本着治理污染、保护环境、保证员工的身体健康、提高经济效益的宗旨，现委托我公司提供运行可靠、工艺先进、经济实用的废气处理技术方案，以便作为实施的基础。
根据废气污染情况，本方案采用酸雾喷淋塔装置，其特点是：处理效率高、占地少、解决了占地大、系统不工整、不协调等缺点。该处理方法具有投资省、操作管理方便的特点，经处理后排放的废气符合《电镀污染物排放标准》(DB21900-2008)。
二、 设计依据：
1、《中华人民共和国环境保护法》。
2、《中华人民共和国大气污染防治法》
3、《环境空气质量标准》（GB3095-1996）
4、《大气污染物综合排放标准》（GB16297-1996）
5、《电镀污染物排放标准》(DB21900-2008)
6、该公司提供的相关资料
三、设计废气量、废气浓度及排放标准：
该企业设有2个酸雾产生点，本方案在每个产生点上设计一套收集装置，并划为1套中和处理设备系统。
1、 废气量的设计计算：
每个酸雾产生点上部设4个集气罩：
罩口的尺寸：600×800×4200㎜。
设计排风量：36000 m3/h
根据该公司提供的图纸和资料：
本设计实际取每套处理系统排风量为32000m3/h。
2、 处理前废气浓度：
根据企业提供的资料，没有废气监测数据；
3、 排放标准：
处理后废气排放达到《电镀污染物排放标准》(DB21900-2008)
硫酸雾≤30mg/m3
四、 处理工艺流程及工艺说明：
a) 工艺流程：（示意图）

排气筒

喷淋吸收塔

风机
废气
大风

碱液回流
碱液泵
碱液箱

b) 工艺说明：
废气先由集气罩收集并通过管道输送到碱喷淋吸收塔，利用碱液泵将碱液输送至酸雾喷淋吸收塔，废气在塔内与自上而下喷雾碱液作充分接触，氯化氢与碱液进行中和反应，达到去除酸雾废气的目的，酸雾喷淋吸收塔内设有多层湍球，大大增加了废气与碱液的接触面积，处理效果更为理想。碱液要定期更换，更换出来的碱液排放至废水处理站处理。
五、主要设备设计参数：
1、 集气罩：
4套，PP塑料制
尺寸：600×800×4200㎜。
2、 风机：
1台
Q=29000～36000m3/h
P=1500～1200Pa
N=18.5kw
n=1000r/min
3、 碱喷淋吸收塔：
1座，PP塑料制
工艺尺寸：Φ1500×3500mm
内设湍球一批。
4、 碱液箱：
1个，PP塑料制
工艺尺寸：600×500×500mm
5、 碱液泵：
1台，不锈钢
Q=7m3/h
H=8m
N=0.25kw
6、 风管及其配件：
规格：Φ400
数量：一批，塑料制
7、 排气筒：
数量：1个，PP塑料制
规格：Φ400×15000mm
8、 电控：
1宗（国优）
六、 工程投资概算:
1、 从集气罩到排气筒的出口，整个有酸雾处理系统的所有工艺设备、材料的购置、安装及调试。
2、 下列费用未计入本工程预算：
a) 、废气处理站所需的特殊地基处理费用；
b) 、接入废气处理站前的自来水管线费用；
c) 、接入废气处理系统前的输配电线路费用；
d) 、超过设计（每组风管15米）以外的风管费用；
e) 、有机废气处理系统的施工及调试期间的水电费用；
f) 、当地环保政府部门收取的行政事业性收费：如设计方案技术评估费、验收监测费。
3、 投资费用：
序号
设 备 名 称
材质
数量
单位
单价(元)
金额(元)
1
集气罩(800×4200mm)
PP塑料
4
个
15000
60000
2
碱喷淋吸收塔
PP塑料
1
座
48500
48500
3
碱液箱
PP塑料
1
个
1800
1800
4
碱液泵
不锈钢
1
台
4500
4500
5
风机
玻璃钢
1
台
14000
14000
6
风管及其配件
塑料
1
批
8500
8500
7
电控
国优
1
宗
4500
4500
8
排气筒

1
个
3700
3700
9
安装调试费

1
宗
7500
7500
10
运输费

1
宗
7000
7000
合计

160000
工程总造价（大写）：壹拾陆万元整。（￥160000元）
七、技术服务保证
设备的制造
1 、本公司采取有效措施保证设备各部件都经过工厂检验，其产品符合本技术规范及有关标准、规范的要求。
2 、本公司编制可操作的质量保证程序及相应的文件，并在生产本规范书中的产品时能严格执行质量程序文件及图样。
3 、本公司在制造过程中，对设备的材料、连接、组装、工艺、整体及功能进行试验和检验，以保证完全符合本规范书和确认的设计图纸的要求。
4 、为了确保产品质量，供货范围内的所有配套产品的生产厂家和分承包商的资格应经设计院确认后才能采用。
5 、本公司采取有效的措施，现场指导人员监督设备的安装严格按图纸和规范进行制作，严格执行企业标准和行业标准。技术人员不脱离现场，把好质量关，各个程序做到三级验收，班组验收、现场质检员验收、厂质检部验收，并做好验收记录，不合格项目坚决返工。服务严格按服务控制程序执行，遵守售后服务承诺，产品质量创优质工程，树企业样板工程。
设备的检验
1 、工厂检验
由本公司供应的所有合同设备/部件，在生产过程中都须进行严格的检验和试验，出厂前须进行部套和/或整机总装和试验。所有检验、试验和总装(装配)必须有正式的记录文件。
设备在验收出厂前提供质量证明文件，至少包括以下部分：产品合格证、设备说明书、质量证明书。技术文件中至少包括：设备特性、设备竣工总图、设备主要零部件表。质量证明书至少包括：主要零部件材料的化学成分和力学性能、焊接质量的检查结果、盛水试验、致密性试验结果。
制造厂内招标方的验收不作为最终产品合格的保证，产品最终应通过现场调试和运行考验而通过验收。
安装、调试和验收
1、设备由供方人员在需方配合下根据本公司提供的技术资料、检验标准、图纸及说明书进行安装、调试、运行和维修。
2 、设备安装完毕后的验收工作按有关要求进行。
3、 合同设备安装完毕后，本公司派人参加调试并进行指导。

售后服务
1、设备运至现场后，进行指导安装和系统调试；
2、对在线仪表进行调校；
3、对实际操作人员进行现场讲解和操作培训；
4、定期进行回访和系统维护；
5、若遇系统故障或技术问题，到达现场进行处理

南宁市德铭环保科技有限公司
联系人：黄建安
手机：[phone]

南宁市德铭环保科技有限公司 联系电话：[phone]
