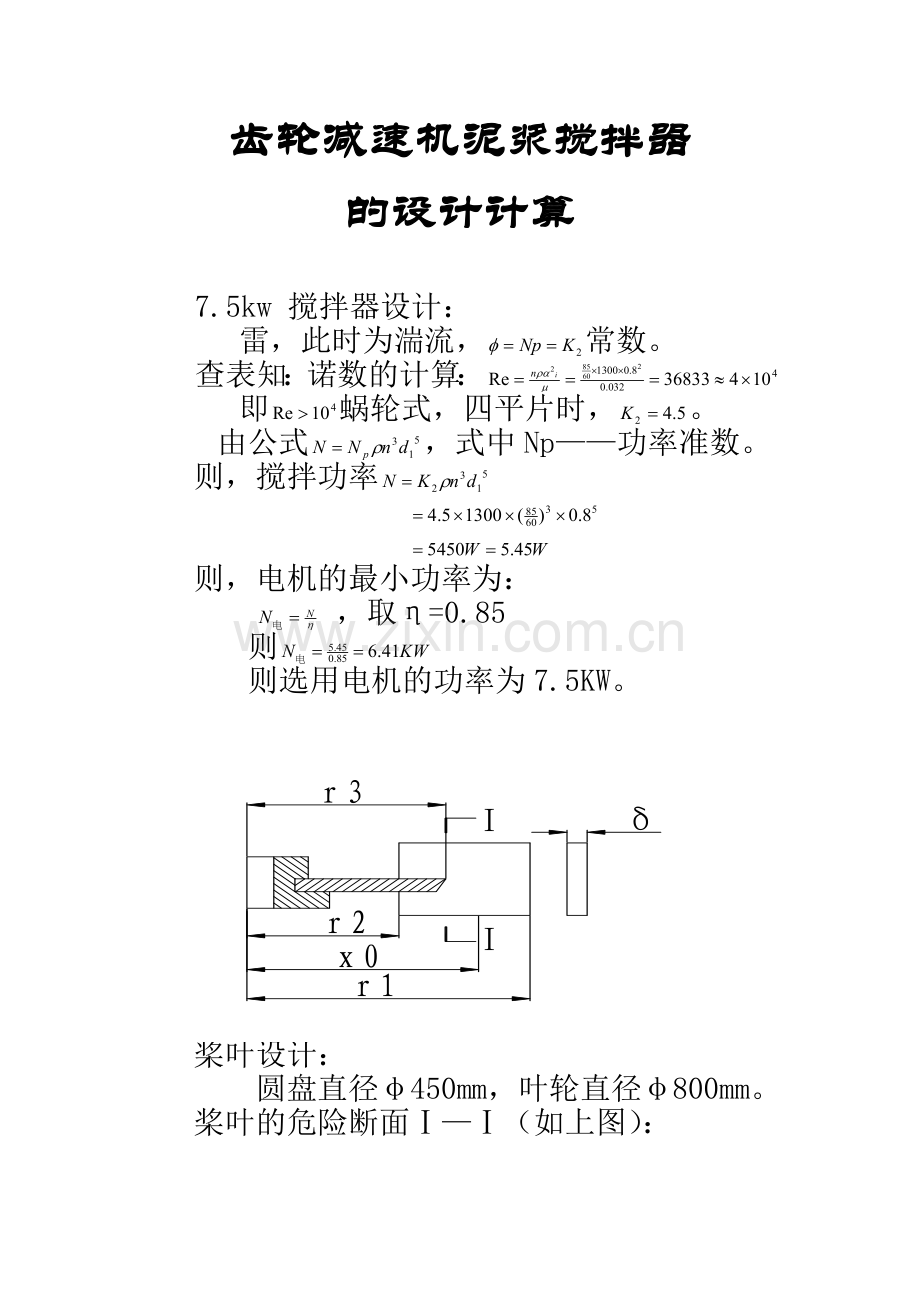

齿轮减速机泥浆搅拌器
的设计计算

7.5kw 搅拌器设计：
雷，此时为湍流，常数。
查表知：诺数的计算：
即蜗轮式，四平片时，。
由公式，式中Np——功率准数。
则，搅拌功率

则，电机的最小功率为：
，取η=0.85
则
则选用电机的功率为7.5KW。

桨叶设计：
圆盘直径φ450mm，叶轮直径φ800mm。
桨叶的危险断面Ⅰ—Ⅰ（如上图）：

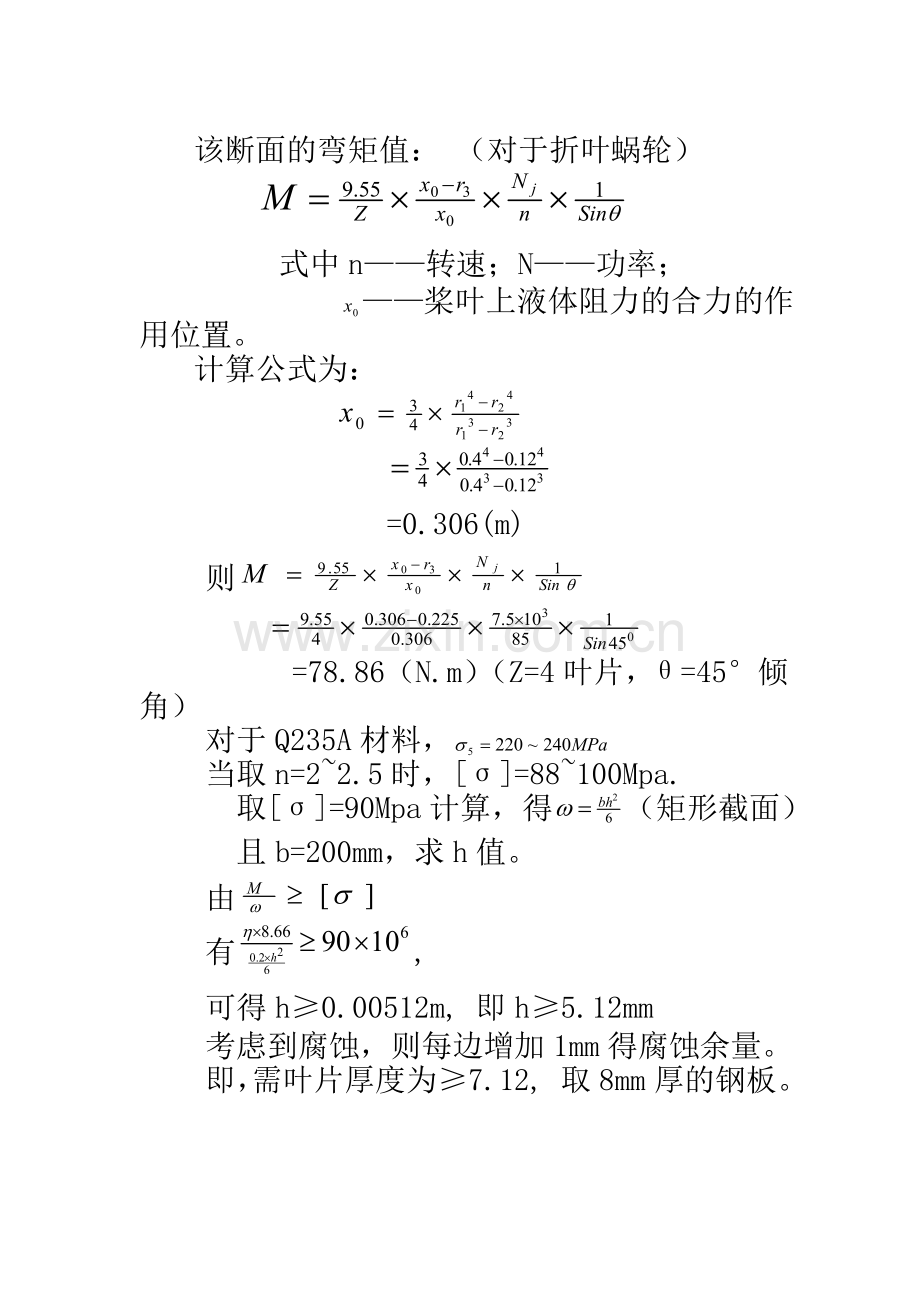

该断面的弯矩值： （对于折叶蜗轮）

式中n——转速；N——功率；
——桨叶上液体阻力的合力的作用位置。
计算公式为：

=0.306(m)
则

=78.86（N.m）（Z=4叶片，θ=45°倾角）
对于Q235A材料，
当取n=2~2.5时，[σ]=88~100Mpa.
取[σ]=90Mpa计算，得（矩形截面）
且b=200mm，求h值。
由
有,
可得h≥0.00512m, 即h≥5.12mm
考虑到腐蚀，则每边增加1mm得腐蚀余量。
即，需叶片厚度为≥7.12, 取8mm厚的钢板。

叶轮轴扭转强度计算

叶轮轴选用φ76×5的无缝钢管，材料20号钢。对于20号钢，其许用剪切应力[τ]=40MPa；许用扭转角[φ]=1°/m；G=80GPa。则
扭矩：

选用20号钢φ76×5无缝钢管满足强度和刚度要求。
