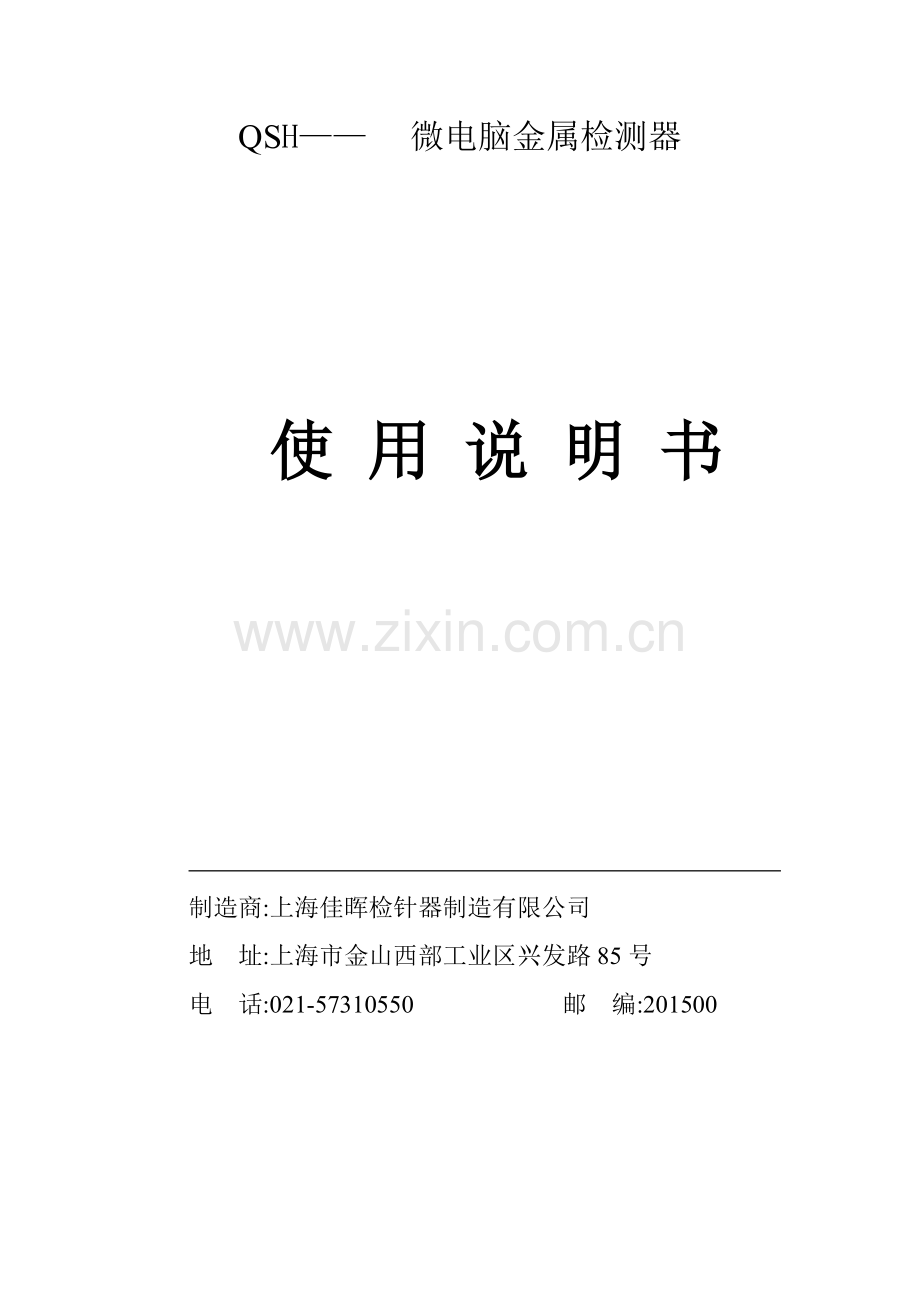

QSH—— 微电脑金属检测器

使 用 说 明 书

制造商:上海佳晖检针器制造有限公司
地 址:上海市金山西部工业区兴发路85号
电 话:021-57310550 邮 编:201500

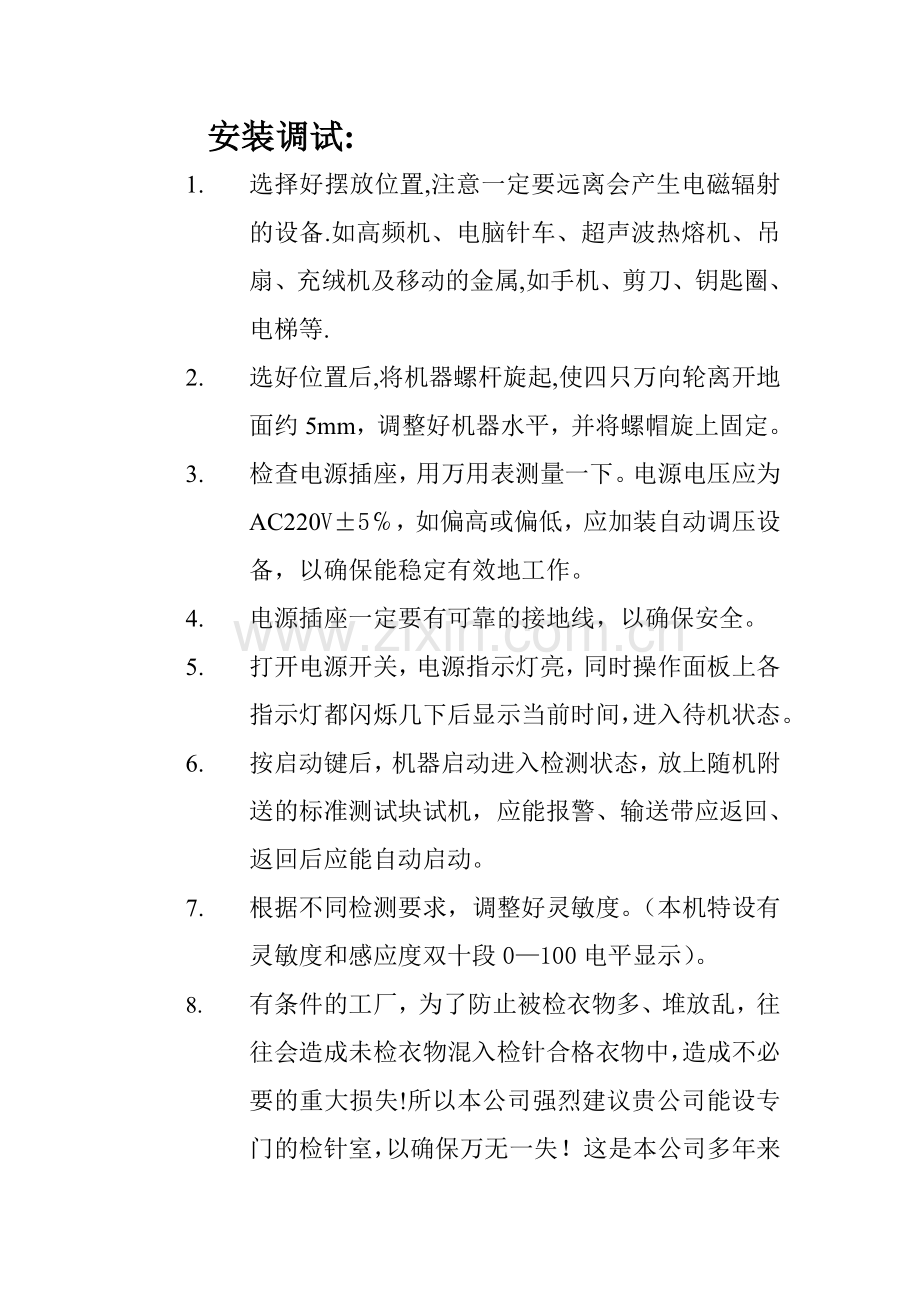

安装调试:
1. 选择好摆放位置,注意一定要远离会产生电磁辐射的设备.如高频机、电脑针车、超声波热熔机、吊扇、充绒机及移动的金属,如手机、剪刀、钥匙圈、电梯等.
2. 选好位置后,将机器螺杆旋起,使四只万向轮离开地面约5mm，调整好机器水平，并将螺帽旋上固定。
3. 检查电源插座，用万用表测量一下。电源电压应为AC220V±5℅，如偏高或偏低，应加装自动调压设备，以确保能稳定有效地工作。
4. 电源插座一定要有可靠的接地线，以确保安全。
5. 打开电源开关，电源指示灯亮，同时操作面板上各指示灯都闪烁几下后显示当前时间，进入待机状态。
6. 按启动键后，机器启动进入检测状态，放上随机附送的标准测试块试机，应能报警、输送带应返回、返回后应能自动启动。
7. 根据不同检测要求，调整好灵敏度。（本机特设有灵敏度和感应度双十段0—100电平显示）。
8. 有条件的工厂，为了防止被检衣物多、堆放乱，往往会造成未检衣物混入检针合格衣物中，造成不必要的重大损失!所以本公司强烈建议贵公司能设专门的检针室，以确保万无一失！这是本公司多年来从广大客户实际生产操作积累的实际经验！希望能对贵公司有点帮助。

使用方法：
1. 插上电源插头，打开电源开关，电源指示灯亮，同时操作面板上各指示灯和显示屏闪烁三下后显示屏显示当前的时间。此时您可以调整好灵敏度，按箭头向上表示灵敏度上升同时指示灯依次向上点亮，每按一下上升一级。按箭头向下表示灵敏度下降同时指示灯依次向下熄灭。
2. 按功能设置键，进入年、月、日、时间、倒带时间的设置，首先按一下功能设置键，显示屏显示“Y200X”,其中X不断在闪烁表示请选择，X实际上是某一数字如“5”2“3”什么的。请您按上下灵敏度箭头选择年份，选好后按功能设置键确定同，这样月份就设定完成了。此时显示屏显示“daadb”,并且“aa”在不断闪烁表示月份如“01”“03”，您同样按灵敏度上下箭头选择月份，选好后按功能设置键确定，这样月份就设定完成了。此时显示屏上“bb”在闪烁……这样依次类推设定好日期和时间。
3. 倒带时间的设定:按功能设定键到显示屏显示“n=x.y”,同样“x,y”实际上也是某一数字如“1.6”“1.8”。“x,y”也在闪烁等您选择，您就按灵敏度上下箭头选择，每按一次加或减0.2秒倒带时间，选定后功能键确定。
4. 打印的设定：同样按功能设置键到显示屏显示“P=C或P=E”,并不断闪烁，此时按打印键就会把检测结果打印出来。“P=C”表示打印中文、“P=E”表示打印英文，按功能设置键到显示“P=C或P=E”时，按灵敏度的上下键可以选择。
5. 检测标准设定，同样按功能设置键到显示F=0.5、或F=0.8……此时按上下键选择检测标准，例F=1.0表示该机的检测标准为Fe=∮1.0的钢珠大小。从Fe=∮4.0共十一级可供不同检测需要设定。
6. 按启动停止键启动机器，根据需要按功能设定键选择“b”或“c”型，显示屏左边会显示您选择的状态。按计数切换依次选择“合格”“检出”“总数”，并有相应指示灯点亮。
7. 计数的清零：在待机状态下选择好需要清除的对象，按住计数切换不放，知道显示屏上数字开始闪烁后放开，然后再按一下计数切换键就清除了该选一项。
8. 自动/手动键的使用：该键是选择全自动和手动启动，在自动状态下，报警输送带返回后能自动启动，无需再按启动键。
9. 位置显示能准确显示断针的大致位置，方便工人能快速用小型手持式检针器找出断针。
10. 功能显示屏能直观清楚地显示机器的工作状态。
11. 每次使用时，都应先用标准测试块一试几下，看看机器是否正常，以确保检测质量。
12. 在自动状态下，机器特设有保护电路，十分钟内无被检物将自动停机进入待机状态、起到节电和延长机器使用寿命。早手动状态下无此功能，需要人工关闭。
13. 如果较长时间不用的话，建议您每个月能让机器运转半个小时，通电一天，这样做有利于机器各种技术性能一直保持着最佳状态，以便随时使用，不影响生产和检品质量。

注意事项：
1. 本机为精密检测仪器，应放置在干燥、干净通风无电磁辐射干扰的地方。
2. 操作者应认真阅读本机的使用说明书，对机器的使用有一个基本的了解，便于正确使用。同时操作者操作时应把身上带有铁质或有磁性的东西取下，如手表、手机、钥匙、小剪刀等否则会影响机器的正常运转和检测质量。
3. 本机为检铁仪，只会对一定的铁质物品和磁性物品产生感应，对铜、铝、不锈钢不产生感应。
4. 本仪器应有专门的检针室和专人检测操作。
5. 应经常擦洗保养，日常的维护保养很重要。

性能参数：
1.电源电压：AC220V±5﹪ 50HZ
2.功 率：100W
3.检测宽度：600mm
4.输送速度：30m/min
5.感应方式：磁感应
型号
通道宽度（mm）
检验块钢球规格（mm）
整机外姓尺寸L×H×W(mm)
重量（Kg）
标准机型
100
≥∮0.8
1820×900×1000
220
标准机型
120
≥∮1.0
1820×920×1000
230
标准机型
150
≥∮1.2
1820×950×1000
240
标准机型
200
≥∮1.5
1820×1000×1000
250
标准机型
250
≥∮2.0
1820×1050×1000
280
标准机型
300
≥∮2.5
1820×1100×1000
300

装 箱 单
金属探测器 1台

标准检验块 1块

外六角板手 1把

产品说明书 1本

保 修 单
购货单位

地 址

电 话

邮 编

联系人

购货日期

售货员√
□厂方 □经营部
发票号码

产品型号

故障清除

服务日期
一次
二次
三次
四次

备 注

注意事项
1. 本公司产品除输送带外一律保修壹年（保修期内除人为损失外全部免费，壹年后的服务按规定收取修理费。
2. 用户购仪器后，凭此单进行保修。
3. 用户应熟读产品说明书，按规定操作。
4. 设备发生故障，应及时与本公司联系。（电话：[phone]）
