HEX文件格式说明.doc

Intel HEX文件是记录文本行的ASCII文本文件,在Intel HEX文件中,每一行是一个HEX记录由十六进制数组成的机器码或者数据常量,Intel HEX文件经常被用于将程序或数据传输存储到ROM.EPROM,大多数编程器和模拟器使用Intel HEX文件.
记录格式：
一个Intel HEX文件可以包含任意多的十六进制记录,每条记录有五个域,下面是一个记录的格式.
:llaaaatt[dd...]cc
每一组字母是独立的一域,每一个字母是一个十六进制数字,每一域至少由两个十六进制数字组成,下面是字节的描述.
:冒号     是每一条Intel HEX记录的开始
ll 是这条记录的长度域,他表示数据(dd)的字节数目.
aaaa 是地址域,他表示数据的起始地址
<如果是数据记录,这表示将要烧录的这条记录中的数据在EPROM中的偏移地址,对于不支持扩展段地址和扩展线性地址的,如89C51,这就是此条记录的起始地址>tt 这个域表示这条HEX记录的类型,他有可能是下面这几种类型
00 ----数据记录
01 ----文件结束记录
02 ----扩展段地址记录
04 ----扩展线性地址记录
dd   是数据域,表示一个字节的数据,一个记录可能有多个数据字节,字节数目可以查看ll域的说明
cc   是效验和域,表示记录的效验和,计算方法是将本条记录冒号开始的所有字母对<不包括本效验字和冒号> 所表示的十六进制数字<一对字母表示一个十六进制数,这样的一个十六进制数为一个字节>都加起来然后模除256得到的余数最后求出余数的补码即是本效验字节cc.
<例如:
:0300000002005E9D
cc=0x01+NOT((0x03+0x00+0x00+0x00+0x02+0x00+0x5E)%0x100)=0x01+0x9C=0x9D
C语言描述:
UCHAR cc;
cc=(UCHAR)~(0x03+0x00+0x00+0x00+0x02+0x00+0x5E);
cc++;
>
数据记录
Intel HEX文件由若干个数据记录组成,一个数据记录以一个回车和一个换行结束
                                          <回车为0x0d换行为0x0a>
比如下面的一条数据记录
:10246200464C5549442050524F46494C4500464C33
10   是此行记录数据的字节数目
2462   是数据在内存<将要烧写的eprom地址>中的起始地址
00     是记录类型00(是一个数据记录)
464C 到 464C 是数据
是此行记录的效验和
扩展线性地址记录(HEX386)
扩展线性地址记录也可称为 32位地址记录   和   HEX386记录,这个纪录包含高16(16-31位)位数据地址,这种扩展的线性记录总是有两个字节数据,像下面这样：
:02000004FFFFFC

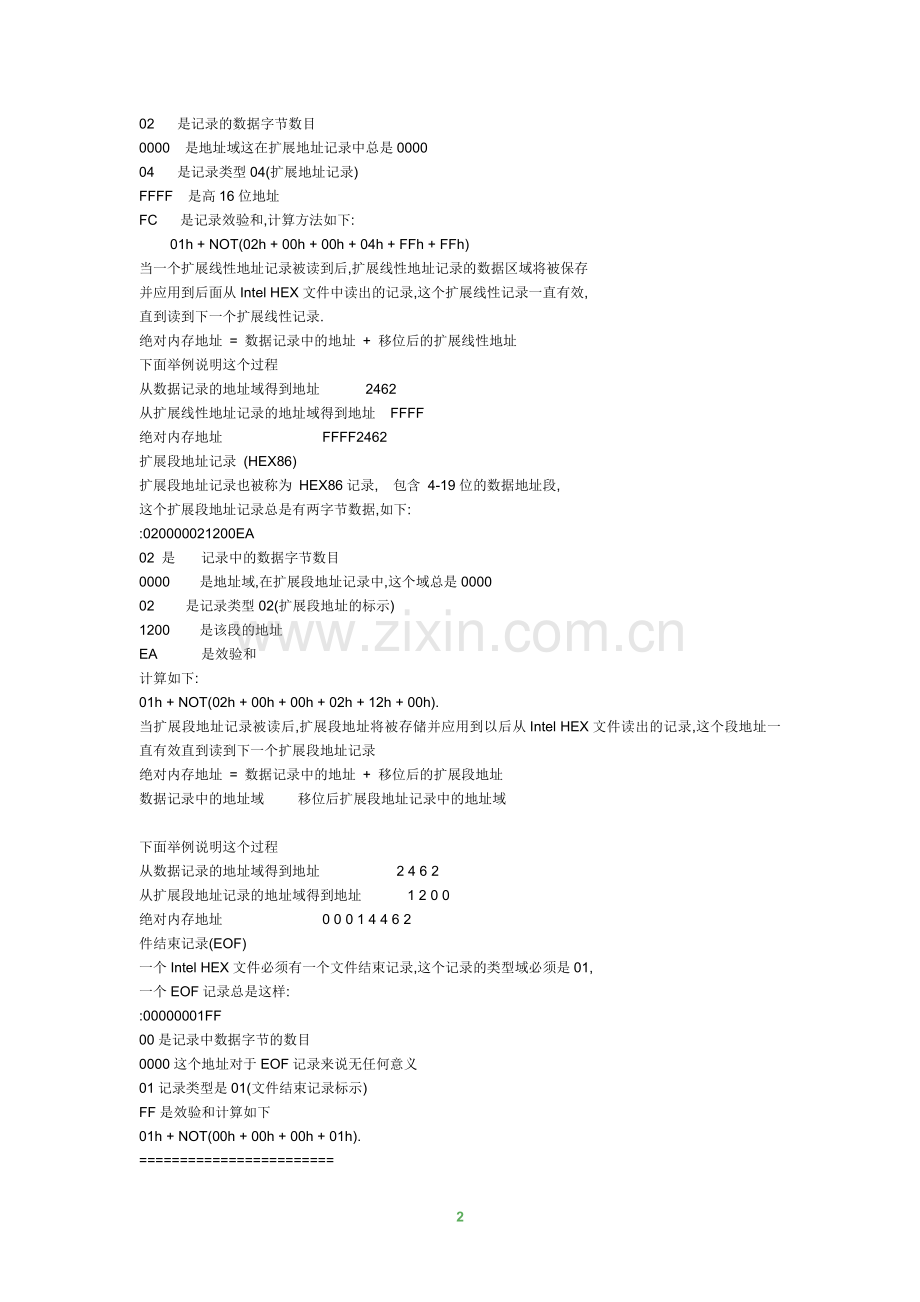

02     是记录的数据字节数目
0000   是地址域这在扩展地址记录中总是0000
04     是记录类型04(扩展地址记录)
FFFF   是高16位地址
FC     是记录效验和,计算方法如下:
        01h + NOT(02h + 00h + 00h + 04h + FFh + FFh)
当一个扩展线性地址记录被读到后,扩展线性地址记录的数据区域将被保存
并应用到后面从Intel HEX文件中读出的记录,这个扩展线性记录一直有效,
直到读到下一个扩展线性记录.
绝对内存地址 = 数据记录中的地址 + 移位后的扩展线性地址
下面举例说明这个过程
从数据记录的地址域得到地址           2462
从扩展线性地址记录的地址域得到地址   FFFF
绝对内存地址                         FFFF2462
扩展段地址记录 (HEX86)
扩展段地址记录也被称为 HEX86记录,   包含 4-19位的数据地址段,
这个扩展段地址记录总是有两字节数据,如下:
:020000021200EA
02 是     记录中的数据字节数目
0000     是地址域,在扩展段地址记录中,这个域总是0000
02        是记录类型02(扩展段地址的标示)
1200     是该段的地址
EA     是效验和
计算如下:
01h + NOT(02h + 00h + 00h + 02h + 12h + 00h).
当扩展段地址记录被读后,扩展段地址将被存储并应用到以后从Intel HEX文件读出的记录,这个段地址一直有效直到读到下一个扩展段地址记录
绝对内存地址 = 数据记录中的地址 + 移位后的扩展段地址
数据记录中的地址域       移位后扩展段地址记录中的地址域

下面举例说明这个过程
从数据记录的地址域得到地址                   2 4 6 2
从扩展段地址记录的地址域得到地址           1 2 0 0
绝对内存地址                         0 0 0 1 4 4 6 2
件结束记录(EOF)
一个Intel HEX文件必须有一个文件结束记录,这个记录的类型域必须是01,
一个EOF记录总是这样:
:00000001FF
00是记录中数据字节的数目
0000这个地址对于EOF记录来说无任何意义
01记录类型是01(文件结束记录标示)
FF是效验和计算如下
01h + NOT(00h + 00h + 00h + 01h).
========================

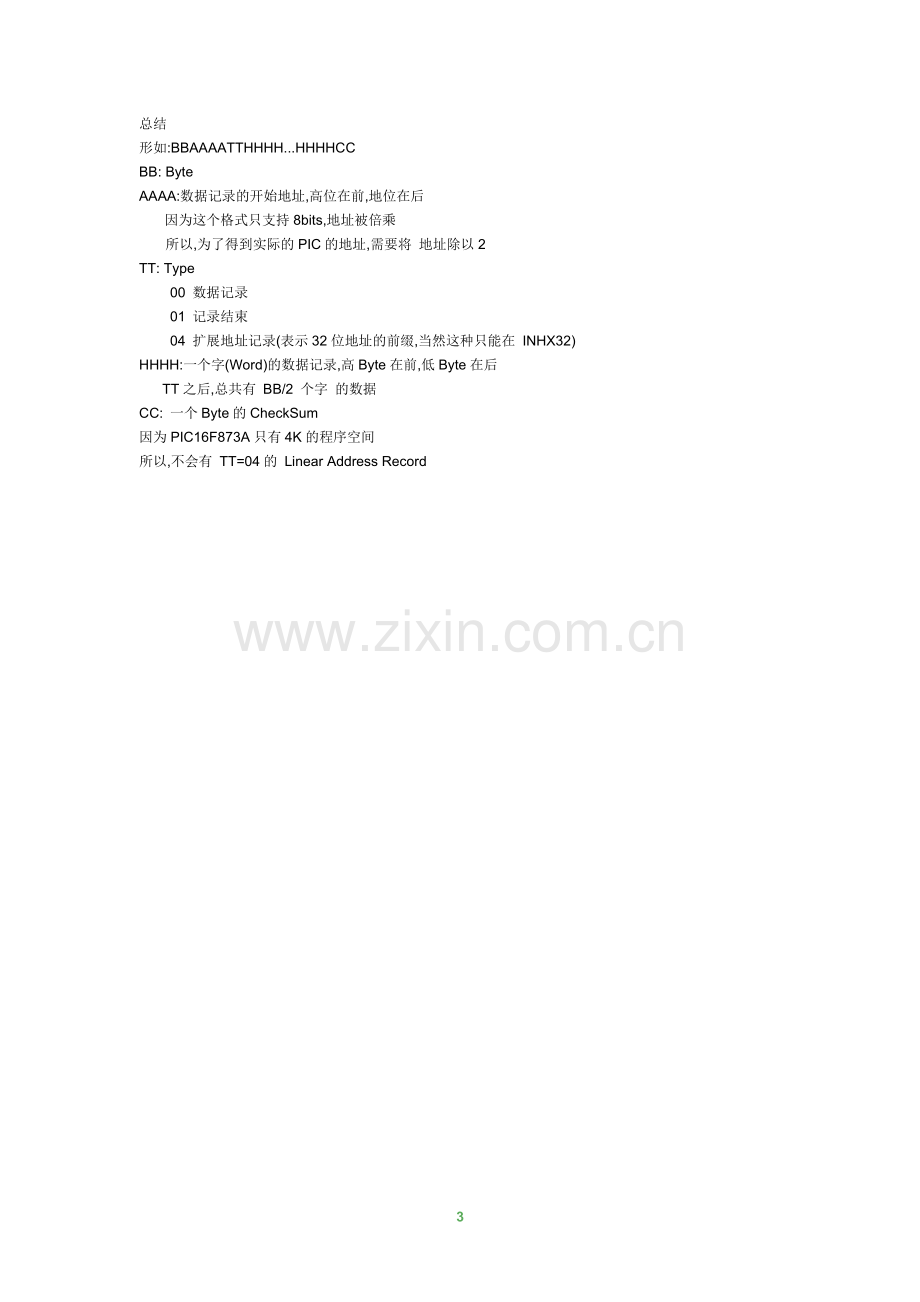

总结
形如:BBAAAATTHHHH...HHHHCC
BB: Byte
AAAA:数据记录的开始地址,高位在前,地位在后
    因为这个格式只支持8bits,地址被倍乘
      所以,为了得到实际的PIC的地址,需要将 地址除以2
TT: Type
        00 数据记录
        01 记录结束
        04 扩展地址记录(表示32位地址的前缀,当然这种只能在 INHX32)
HHHH:一个字(Word)的数据记录,高Byte在前,低Byte在后
      TT之后,总共有 BB/2 个字 的数据
CC: 一个Byte的CheckSum
因为PIC16F873A只有4K的程序空间
所以,不会有 TT=04的 Linear Address Record
