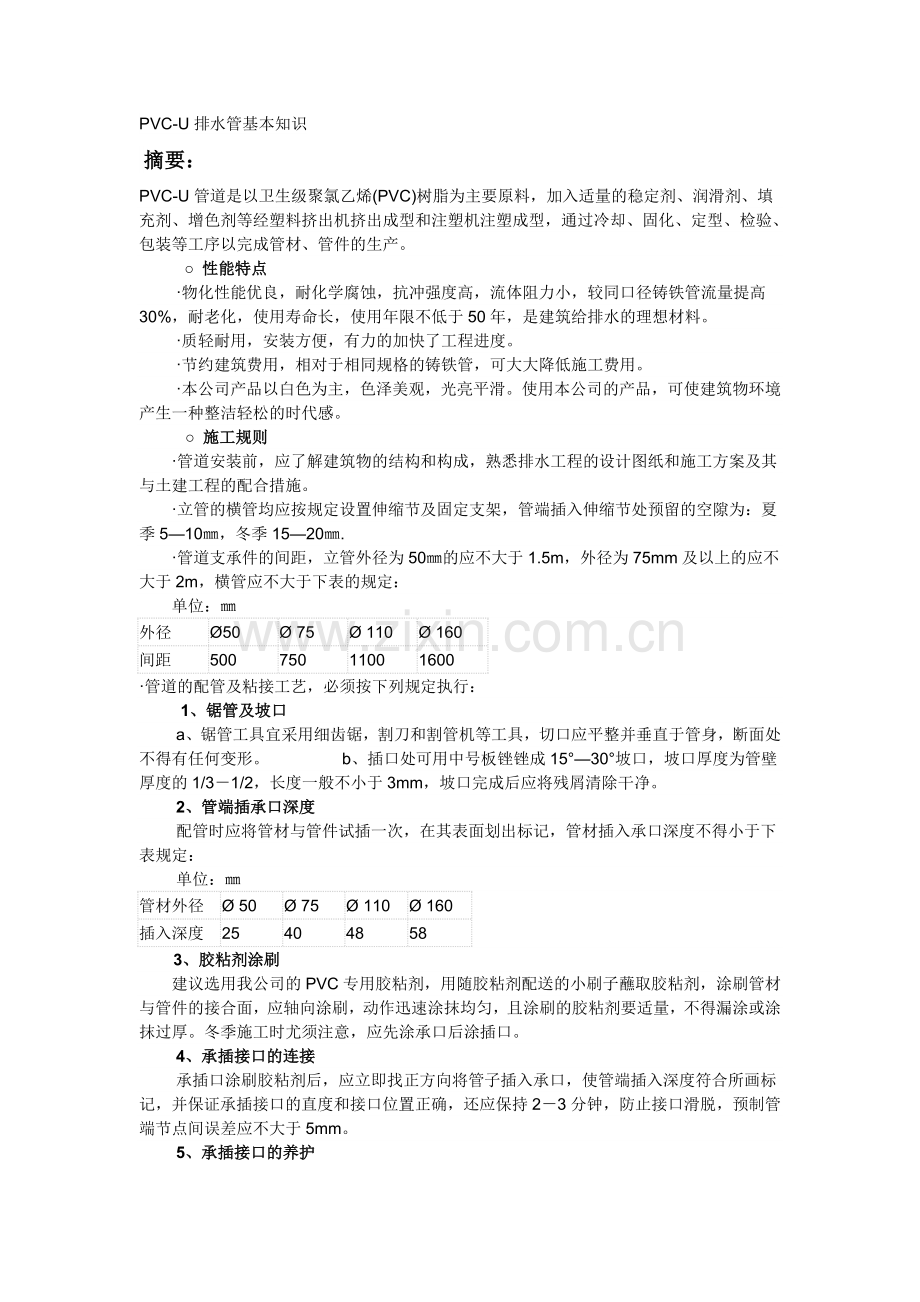

PVC-U排水管基本知识
 摘要：
PVC-U管道是以卫生级聚氯乙烯(PVC)树脂为主要原料，加入适量的稳定剂、润滑剂、填充剂、增色剂等经塑料挤出机挤出成型和注塑机注塑成型，通过冷却、固化、定型、检验、包装等工序以完成管材、管件的生产。
          ○ 性能特点
 　　·物化性能优良，耐化学腐蚀，抗冲强度高，流体阻力小，较同口径铸铁管流量提高30%，耐老化，使用寿命长，使用年限不低于50年，是建筑给排水的理想材料。
 　　·质轻耐用，安装方便，有力的加快了工程进度。
 　　·节约建筑费用，相对于相同规格的铸铁管，可大大降低施工费用。
 　　·本公司产品以白色为主，色泽美观，光亮平滑。使用本公司的产品，可使建筑物环境产生一种整洁轻松的时代感。
 　　  ○ 施工规则
　　·管道安装前，应了解建筑物的结构和构成，熟悉排水工程的设计图纸和施工方案及其与土建工程的配合措施。
　　·立管的横管均应按规定设置伸缩节及固定支架，管端插入伸缩节处预留的空隙为：夏季5—10㎜，冬季15—20㎜.
　　·管道支承件的间距，立管外径为50㎜的应不大于1.5m，外径为75mm及以上的应不大于2m，横管应不大于下表的规定：
　　单位：㎜
外径
Ø50
Ø 75
Ø 110
Ø 160
间距
500
750
1100
1600
·管道的配管及粘接工艺，必须按下列规定执行：
　　  1、锯管及坡口
 　　a、锯管工具宜采用细齿锯，割刀和割管机等工具，切口应平整并垂直于管身，断面处不得有任何变形。 　　        b、插口处可用中号板锉锉成15°—30°坡口，坡口厚度为管壁厚度的1/3－1/2，长度一般不小于3mm，坡口完成后应将残屑清除干净。
 　　2、管端插承口深度
 　　配管时应将管材与管件试插一次，在其表面划出标记，管材插入承口深度不得小于下表规定：
 　　单位：㎜
管材外径
Ø 50
Ø 75
Ø 110
Ø 160
插入深度
25
40
48
58
    　3、胶粘剂涂刷
　　建议选用我公司的PVC专用胶粘剂，用随胶粘剂配送的小刷子蘸取胶粘剂，涂刷管材与管件的接合面，应轴向涂刷，动作迅速涂抹均匀，且涂刷的胶粘剂要适量，不得漏涂或涂抹过厚。冬季施工时尤须注意，应先涂承口后涂插口。
　　 4、承插接口的连接
 　　承插口涂刷胶粘剂后，应立即找正方向将管子插入承口，使管端插入深度符合所画标记，并保证承插接口的直度和接口位置正确，还应保持2－3分钟，防止接口滑脱，预制管端节点间误差应不大于5mm。
　　 5、承插接口的养护
　　承插接口接插完毕后，应将挤出的胶粘剂用棉纱或干布蘸清洁剂擦拭干净。根据胶粘剂的性能和气候条件静置接口固化为止。冬季或雨季施工时固化时间应适当延长。
　　  ○排水管规格尺寸 单位：㎜　　
D
Ø 50
Ø 75
Ø 110
Ø 160
§
2.0
2.3
3.2
4.0
L
4000或6000

       ○ 管件优点
 　　1、耐腐蚀性强，不受腐蚀性土壤和各种饮用水的影响；
 　　2、内壁光滑，比常规材料摩擦阻力小；
 　　3、管道及配件永不生锈，因而其内部不会发生侵蚀及收缩的变化；
 　　4、建筑物外墙永远不会因管道生锈而污染，保证建筑物价值不致受损；
 　　5、管道配件款式繁多、齐全，可适合各种设计及安装要求；
 　　6、安装方便，无须定期保养维修；
 　　7、重量为铸铁管的五分之一，易于运输和操作；
 　　8、采用胶水粘接，简易快捷，经济高效；
       9、无味、无嗅、无毒；
      10、可耐广泛的化学物品，包括强酸和强碱；
      11、不受细菌的侵害；
      12、抗白蚁、耐风化；
      13、比常规材料价格低廉；
      14、在正常使用条件下寿命可达50年以上。
　　○ 管件的一般性能
　　 1、物理性能
　　比重 1.4g/cm
　　可燃性 不助燃
　　不透明度 少于0.1%
　　维卡软化点 80℃
　　吸水率（23℃） 0.12（24h）
　　 2、机械性能
　　拉力强度 52MPa(7.500lb/in2)
　　压力强度 66MPa(9.600lb/in2)
　　击冲 5.4J(4ft/lb)
　　弯曲弹性模数 2.750MPa(4×105lb/in2)
　　比尔诺硬度 12 —15
　　 3、电气性能
　　穿透电压 2. 000 V/mil(在10mil厚度)
　　体积电压 1015Ω
　　表面电阻 1013至1014Ω
　　功率电子 0.02（106周）
　　常数 3.0—3.2（106周）
　　4、传热
　　热线性膨胀系数 0.07mm/m ·K
　　导热率 3.5×10-4cal/s·cm·k
　　比热 0.25cal/g·k
　　○专利管件——防漏预埋管接优点
　　1、防漏槽纹在浇灌楼板时嵌入混凝土，这样就不会形成缝隙，从而避免漏水；
   　2、防渗弯角形成紧抱管壁的姿势，可以防止因涂抹胶水不均匀造成管内水向外渗漏；
　　3、防滑钉孔可以使本产品准确固定在预计位置上，不会随施工碰撞而移动，进而保证日后管材安装的美观；
　　4、防尘盖防止混凝土进入预埋直接内壁，避免给安装管材造成困难，还可以防止杂物进入先安装的管材内造成日后管道堵塞。

来源：中国管道商务网
