东莞泰德灯饰厂 面板打磨粉尘废气处理工程
东莞泰德灯饰厂
面板打磨粉尘废气处理工程
设计说明书
一、 项目概况：
东莞泰德灯饰厂，位于广东省东莞市黄江长龙管理区,是一个实力雄厚的灯饰产品的生产厂家。因生产需要设置了1条面板打磨生产线，产生的铁屑粉尘约10000 m3/h。该公司为改善和保护环境，促进安全文明生产，决定对其生产中的打磨粉尘废气进行净化处理。委托本公司设计、制造、安装、施工、调试、维修一条龙服务。说明如下：
二、设计依据：
◆ 东莞泰德灯饰厂委托；
◆《中华人民共和国环境保护法》（1989年12月26日）；
◆《中华人民共和国大气污染防治法》（1987年9月5日）；
◆ 国家《大气污染物综合排放标准》（GB16297-1996）；
◆ 广东省《大气污染物排放限值》（DB44/27-2001）；
◆《通风和空调工程施工及验收规范》（GBJ243-82）；
◆《工业管道工程施工及验收规范》（GBJ235-82）；
◆《机械设备安装工程施工及验收规范》（TJ231-78）；
◆《低压配电装置及线路设计规范》（GDJ54-83）；

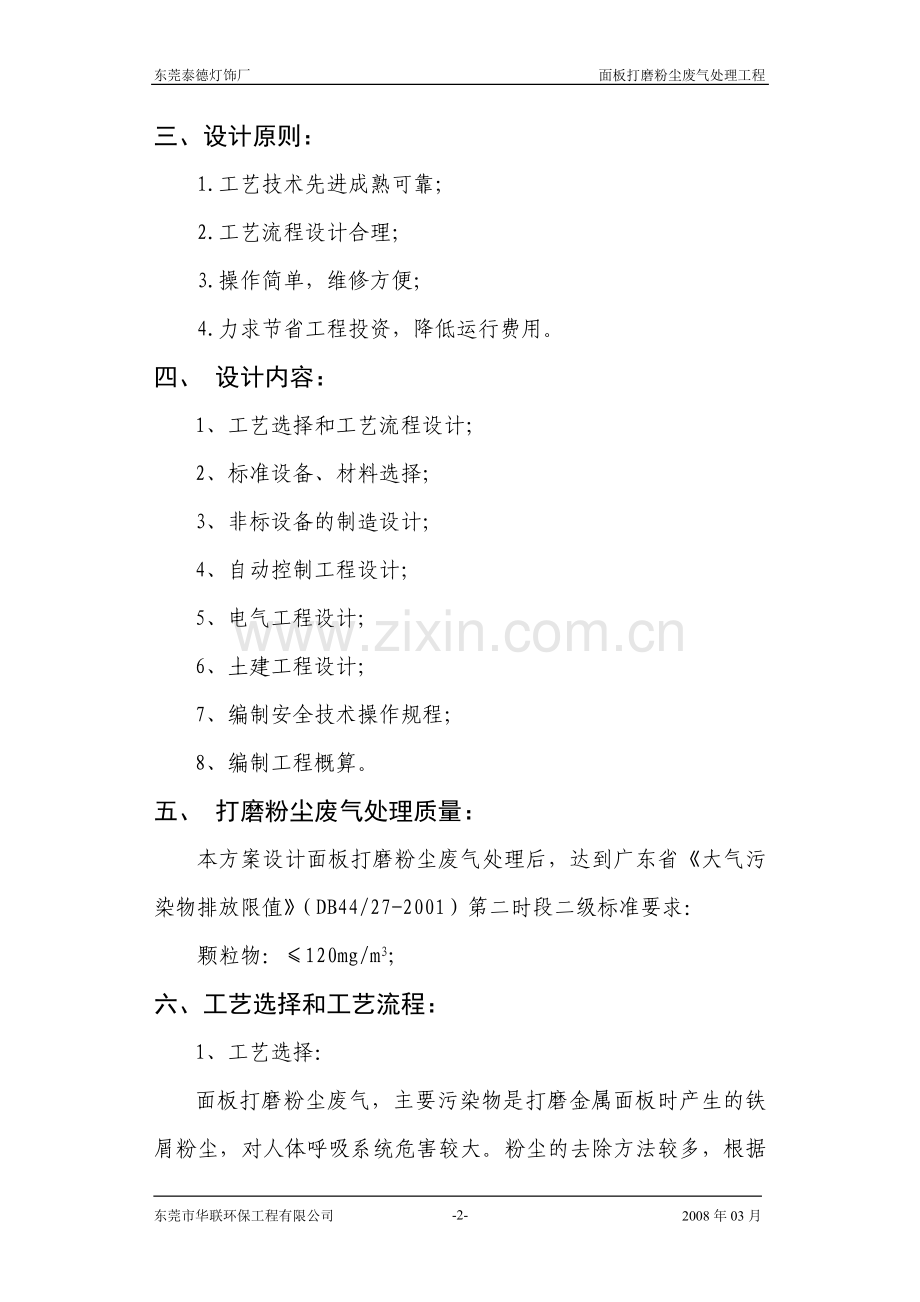

三、设计原则：
1.工艺技术先进成熟可靠；
2.工艺流程设计合理；
3.操作简单，维修方便；
4.力求节省工程投资，降低运行费用。
四、 设计内容：
1、工艺选择和工艺流程设计；
2、标准设备、材料选择；
3、非标设备的制造设计；
4、自动控制工程设计；
5、电气工程设计；
6、土建工程设计；
7、编制安全技术操作规程；
8、编制工程概算。
五、 打磨粉尘废气处理质量：
本方案设计面板打磨粉尘废气处理后，达到广东省《大气污染物排放限值》（DB44/27-2001）第二时段二级标准要求：
颗粒物：≤120mg/m3；
六、工艺选择和工艺流程：
1、工艺选择：
面板打磨粉尘废气，主要污染物是打磨金属面板时产生的铁屑粉尘，对人体呼吸系统危害较大。粉尘的去除方法较多，根据不同的除尘机理，可分为重力沉降除尘、惯性除尘、旋风除尘、过滤式除尘、湿法除尘及电除尘等。通过综合分析，并根据本公司多年的实践经验，本方案选用旋风+水洗的处理方式。
2、工艺流程：
达标排放

水洗台
引风机
旋风除尘器材、、
粉尘废气

3、除尘净化机理：
3-1．旋风除尘器内的旋转气流绝大部分沿器壁自圆简体呈螺旋状由上向下向圆锥体底部运动，形成下降的外旋含尘气流，在强烈旋转过程中所产生的离心力将密度远远大于气体的尘粒甩向器壁，尘粒一旦与器壁接触，便失去惯性力而靠入口速度的动量和自身的重力沿壁面下落进入集灰斗。旋转下降的气流在到达圆锥体底部后，沿除尘器的轴心部位转而向上，形成上升的内旋气流，并由除尘器的排气管排出。自进气口流人的另一小部分气流，则向旋风除尘器顶盖处流动，然后沿排气管外侧向下流动，当达到排气管下端时，即反转向上随上升的中心气流一同从排气管排出，分散在其中的尘粒也随同被带走。
3-2．水洗台的工作机理主要是依靠尘粒与水或水滴（雾）的碰撞凝聚。在除尘器中气体与液体的接触方式有两种：与预先分散（雾化或水膜）的水（液体）接触，或是气体冲击（液体）层时鼓泡，以形成细小水滴或水磨。对于1μm以上尘粒而言，尘粒与水滴碰撞效率取决于粒子的惯性。当气体与水滴有相对运动时，由于水滴的环绕气膜作用，当气体接近水滴时，气体流线将绕过水滴而改变流向，运动轨迹由直线变为曲线，而粒径大和密度大的尘粒则力图保持原来的流线而与水滴相撞，尘粒与水滴相碰状接触后凝聚为大颗粒，并被水流带走，显然，与含尘气体的接触面积越多（水滴直径越小，水滴越多），碰撞凝集效率越高；当尘粒的密度、粒径以及相对速度越大，碰撞凝集效率越高；气体的黏性、水滴直径以及水的表面张力越大，碰撞凝集效果越低；其中，影响最大的是尘粒直径，当尘粒直径很小时，效率急剧下降。此外粉尘 性质（亲水、疏水）对凝聚效率也有较大的影响。
七、主要设计技术参数及设备结构：
1、设计粉尘废气处理量： Qmax=10000m3/h；
2、旋风除尘器：（2台并联台）
进口风速：22m/s
进口尺寸：0.26×0.50m
筒体直径：0.9m
排出管直径：0.45m
筒体长度：1.25m
锥体长度：2.0m
材 质：设备主体为δ3.0mmA3

3、水洗台：
规格：L3000×W1500×H1100mm
主体材质：6#角铁支架
外围材质：δ0.4mm锌彩瓦
填料：φ50空心过滤球
4、引风机：
型号：4-72-6C；
风量：10539m3/h；
全压：1291Pa；
功率：5.5KW ；
5、吸风口风速：28m/s；主风管风速22m/s；
6、系统压损：ΔP≈1000Pa。
八、单元操作说明：
1、旋风除尘器:利用旋转气流所产生的离心力将尘粒从合尘气流中分离出来的除尘装置。它具有结构简单，体积较小，不需特殊的附属设备，造价较低．阻力中等，器内无运动部件，操作维修方便等优点。经旋风处理后的废气，引入水洗台；
2、水洗台：经过旋风初级处理后的废气中未曾净化的铁屑尘粒，通过水滴的撞击和吸附被洗涤下来。废气在水洗台内进一步净化处理后，达标排放。

九、电气自动控制：
1. 电源及用电负荷（业主适配）:
废气处理系统为便于制程工艺操作，供电电源（由业主提供）：～380/220伏，50Hz，配电系统采用三相五线制、单相三线制，接地保护系统。
废气处理站总安装负荷为7.7Kw，使用负荷为7.7Kw，详见《用电负荷表》。
序号
设备名称
安装
数量
（台）
使用
数量
（台）
备用
数量
（台）
单 机
负 荷
（Kw）
使 用
负 荷
（Kw）
安 装
负 荷
（Kw）
使用
时数
(h)
实际耗电 量
(Kw.h)
1
引风机
1
1
0
5.5
5.5
5.5
8
44
2
循环水泵
1
1
0
2.2
2.2
2.2
8
17.6
3 4
小 计

7.7
7.7
8
61.6
2. 电缆及敷设:
电力电缆选用VV型、VV2型，控制电缆选用KVV型、KVVP型，照明选用BVV型，敷设方式选用电缆沟与穿管暗敷相结合，室内照明用难燃塑料线槽明敷。
3. 控制系统:
电动机的操作方式为配电箱上按钮控制，并在配电箱上显示运行光信号。电动机的启动方式按如下方式设计安装：
(1)对于功率小于10kW的电动机采用直接启动；
(2)对于功率大于10kW的电动机采用三星降压启动方式；
(3)引风机采用手控；
(4)循环水泵采用设手控。
十、运行费估算：
1、电费：
方案设计1台引风机, 5.5KW;1台水泵，2.2KW,共计7.7KW,按8h/d计，电耗为61.6度，则计￥61.6元/d。
2、设备运行维护由专人兼管，人工费免计。
运行费用合计61.6元/d。
十一、运行事故应急措施：
（1）本方案风机未设计备用，若运行中发生故障，应及时停机通知专业人员维修处理；
（2）法定节假日和单位规定的设备检修期间，应安排专业人员对吸尘除尘系统进行检修保养，确保运行安全。
十二、工程投资概算：
一、材料设备：
A、集风系统
序号
名称
型号、规格
单位
数量
金额（元）
备注
1
抽风管系
W350×H350－φ450mm
材质：δ3.0 A3防腐
式
1
6,000.00

2
风管配件
含大小头、弯头风机出口方管和弯头等
材质：δ3.0 A3防腐
式
1
4,000.00

3
离心风机
型号：C4-72-6C
风量：10539m3/h
全压：1291Pa
功率：5.5KW
台
1
15,000.00

B、除尘系统
序号
名称
型号、规格
单位
数量
金额（元）
备注
1
旋风除尘器
Φ900×H4600mm
材质：δ3.0A3防腐
台
1
5,500.00

2
喷淋水洗台
池体部分
L3000×W1500×H1100mm
(含MU7.5砖池壁，
δ180mm砼C10池底，刷灰等)
个
1
3,800.00

3
喷淋水洗台
钢结构部分
4#、6#角钢支撑、6#角钢支架、δ0.4mm锌彩瓦、
30×30镀锌方格网等
式
1
10,000.00

4
喷淋填料
φ50空心注塑滤球
m3
15
3,500.00

5
喷淋水泵
型号：GD65-19
流量：36m3/h
功率：2.2KW
台
1
2,000.00

6
喷淋管系
含2.5″镀锌喷淋主管； 1.25″喷淋支管；PVC 3″溢流、排污管及三通、弯头、闸阀与1″浮球补水装置和防堵塞螺旋注塑喷咀等
式
1
8,000.00

C、附件
1
爬梯
W500×H4500mm
材质：1.5″锌水管
40扁铁
式
1
1,500.00

2
五金辅材
螺钉、焊条、油漆等
式
1
3,500.00

3
电控
配套
式
1
2,500.00

设备材料直接费合计（￥）∑A-C=65,300.00

二、概算类总：
序号
名称
内容
金额（万元）
备注
1
直接费
∑A-C
6.53

2
运输安装
（∑A-C）×10%
0.65

3
设计费
（∑1-2）×5%
0.36

总价（￥）：∑1-3= 7.54万元
以上概算总计人民币大写：柒万伍仟肆佰圆整

-9-
东莞市华联环保工程有限公司 2008年03月
