Excel中的VBA常用图表类指令代码.docx

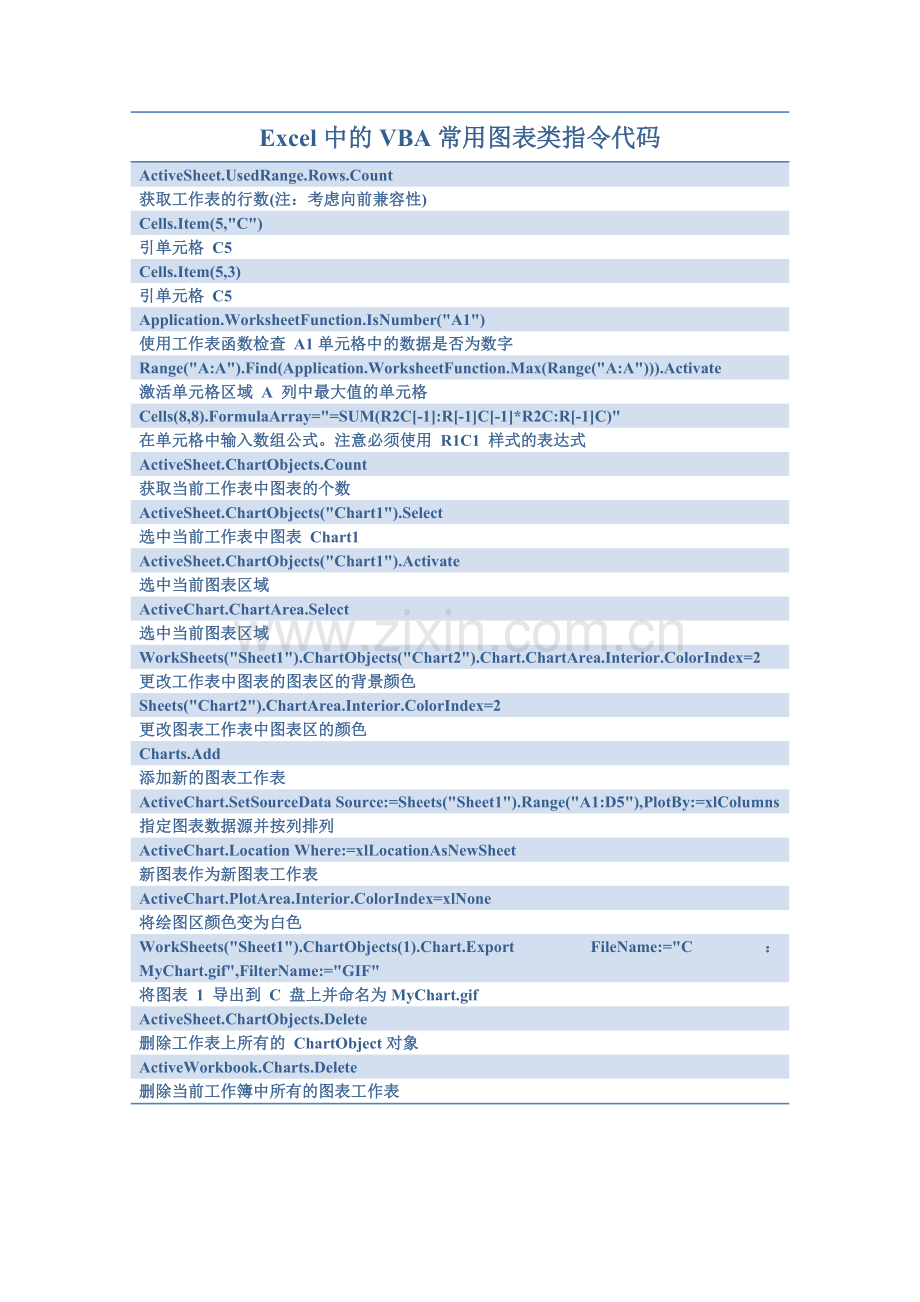

Excel中的VBA常用图表类指令代码
ActiveSheet.UsedRange.Rows.Count
获取工作表的行数(注：考虑向前兼容性)
Cells.Item(5,"C")
引单元格 C5
Cells.Item(5,3)
引单元格 C5
Application.WorksheetFunction.IsNumber("A1")
使用工作表函数检查 A1单元格中的数据是否为数字
Range("A:A").Find(Application.WorksheetFunction.Max(Range("A:A"))).Activate
激活单元格区域 A 列中最大值的单元格
Cells(8,8).FormulaArray="=SUM(R2C[-1]:R[-1]C[-1]*R2C:R[-1]C)"
在单元格中输入数组公式。注意必须使用 R1C1 样式的表达式
ActiveSheet.ChartObjects.Count
获取当前工作表中图表的个数
ActiveSheet.ChartObjects("Chart1").Select
选中当前工作表中图表 Chart1
ActiveSheet.ChartObjects("Chart1").Activate
选中当前图表区域
ActiveChart.ChartArea.Select
选中当前图表区域
WorkSheets("Sheet1").ChartObjects("Chart2").Chart.ChartArea.Interior.ColorIndex=2
更改工作表中图表的图表区的背景颜色
Sheets("Chart2").ChartArea.Interior.ColorIndex=2
更改图表工作表中图表区的颜色
Charts.Add
添加新的图表工作表
ActiveChart.SetSourceData Source:=Sheets("Sheet1").Range("A1:D5"),PlotBy:=xlColumns
指定图表数据源并按列排列
ActiveChart.Location Where:=xlLocationAsNewSheet
新图表作为新图表工作表
ActiveChart.PlotArea.Interior.ColorIndex=xlNone
将绘图区颜色变为白色
WorkSheets("Sheet1").ChartObjects(1).Chart.Export FileName:="C：MyChart.gif",FilterName:="GIF"
将图表 1 导出到 C 盘上并命名为MyChart.gif
ActiveSheet.ChartObjects.Delete
删除工作表上所有的 ChartObject对象
ActiveWorkbook.Charts.Delete
删除当前工作簿中所有的图表工作表

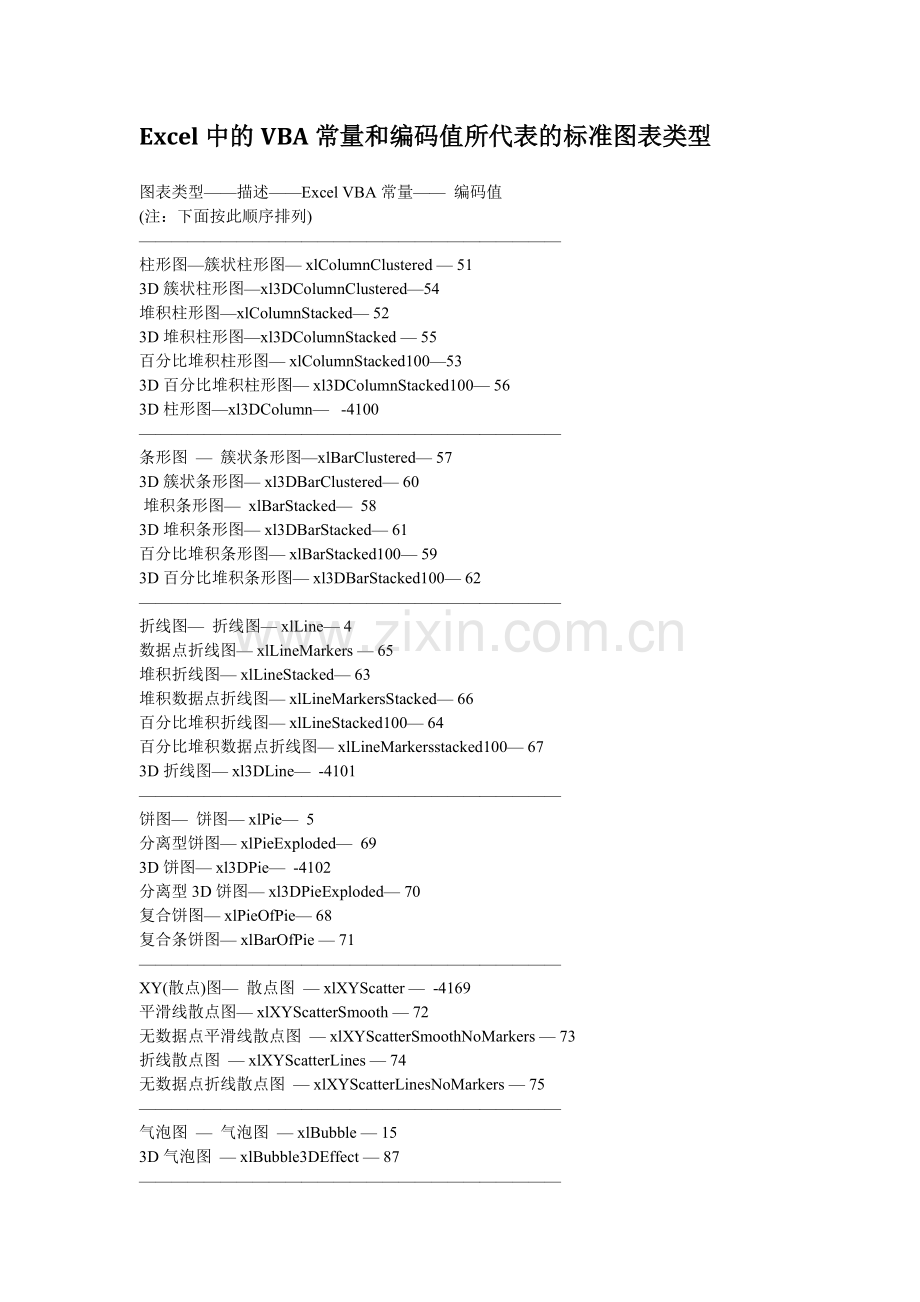

Excel中的VBA常量和编码值所代表的标准图表类型
图表类型——描述——Excel VBA常量—— 编码值
(注：下面按此顺序排列)
——————————————————————————
柱形图—簇状柱形图— xlColumnClustered — 51
3D簇状柱形图—xl3DColumnClustered—54
堆积柱形图—xlColumnStacked— 52
3D堆积柱形图—xl3DColumnStacked — 55
百分比堆积柱形图— xlColumnStacked100—53
3D百分比堆积柱形图— xl3DColumnStacked100— 56
3D柱形图—xl3DColumn—   -4100
——————————————————————————
条形图 — 簇状条形图—xlBarClustered— 57
3D簇状条形图— xl3DBarClustered— 60
 堆积条形图—  xlBarStacked—  58
3D堆积条形图— xl3DBarStacked— 61
百分比堆积条形图— xlBarStacked100— 59
3D百分比堆积条形图— xl3DBarStacked100— 62
——————————————————————————
折线图— 折线图— xlLine— 4
数据点折线图— xlLineMarkers — 65
堆积折线图— xlLineStacked— 63
堆积数据点折线图— xlLineMarkersStacked— 66
百分比堆积折线图— xlLineStacked100— 64
百分比堆积数据点折线图— xlLineMarkersstacked100— 67
3D折线图— xl3DLine—  -4101
——————————————————————————
饼图— 饼图— xlPie—  5
分离型饼图— xlPieExploded—  69
3D饼图— xl3DPie—  -4102
分离型3D饼图— xl3DPieExploded— 70
复合饼图— xlPieOfPie— 68
复合条饼图— xlBarOfPie — 71
——————————————————————————
XY(散点)图— 散点图 — xlXYScatter —  -4169
平滑线散点图— xlXYScatterSmooth — 72
无数据点平滑线散点图 — xlXYScatterSmoothNoMarkers — 73
折线散点图 — xlXYScatterLines — 74
无数据点折线散点图 — xlXYScatterLinesNoMarkers — 75
——————————————————————————
气泡图 — 气泡图 — xlBubble — 15
3D气泡图 — xlBubble3DEffect — 87
——————————————————————————
面积图 — 面积图 — xlArea — 1
3D面积图 — xl3DArea —   -4098
堆积面积图 — xlAreaStacked — 76
3D堆积面积图 —  xl3DAreaStacked — 78
百分比堆积面积图 —  xlAreaStacked100 —  77
3D百分比堆积面积图 — xl3DAreaStacked100  — 79
——————————————————————————
圆环图 — 圆环图 —  xlDoughnut —   -4120
分离型圆环图 —  xlDoughnutExploded  —  80
——————————————————————————
雷达图 — 雷达图 — xlRadar —  -4151
数据点雷达图 — xlRadarMarkers — 81
填充雷达图 — xlRadarFilled —  82
——————————————————————————
曲面图 —  3D曲面图 — xlSurface — 83
曲面图(俯视) —  xlSurfaceTopView  — 85
3D曲面图(框架图) — xlSurfaceWireframe — 84
曲面图(俯视框架图)  — xlSurfaceWireframeTopView — 86
——————————————————————————
股价图 — 盘高-盘低-收盘图 — xlStockHLC —  88
成交量-盘高-盘低-收盘图 — xlStockVHLC — 90
开盘-盘高-盘低-收盘图 — xlStockOHLC — 89
成交量-开盘-盘高-盘低-收盘图 — xlStockVOHLC — 91
——————————————————————————
圆柱图 —  柱形圆柱图 — xlCylinderColClustered — 92
条形圆柱图 — xlCylinderBarClustered — 95
堆积柱形圆柱图— xlCylinderColStacked — 93
堆积条形圆柱图 — xlCylinderBarStacked — 96
百分比堆积柱形圆柱图 — xlCylinderColStacked100 — 94
百分比堆积条形圆柱图 — xlCylinderBarStacked100 — 97
3D柱形圆柱图 — xlCylinderCol — 98
——————————————————————————
圆锥图— 柱形圆锥图 — xlConeColClustered — 99
条形圆锥图 — xlConeBarClustered — 102
堆积柱形圆锥图 — xlConeColStacked — 100
堆积条形圆锥图 — xlConeBarStacked — 103
百分比堆积柱形圆锥图 — xlConeColStacked100 —101
百分比堆积条形圆锥图 — xlConeBarStacked100 —104
3D柱形圆锥图 — xlConeCol — 105
——————————————————————————
棱锥图 — 柱形棱锥图 — xlPyramidColClustered — 106
条形棱锥图 — xlPyramidBarClustered — 109
堆积柱形棱锥图  —  xlPyramidColStacked  — 107
堆积条形棱锥图  —  xlPyramidBarStacked  — 110
百分比堆积柱形棱锥图 — xlPyramidColStacked100 — 108
百分比堆积条形棱锥图  — xlPyramidBarStacked100 — 111
3D柱形棱锥图  — xlPyramidCol  — 112
利用以上参数，可用VBA写出批量产生Excel图表的程序。代码如下：
Private Sub cmdCompareSales_Click()
Dim iRows, iChartType, iChartTypeRows As Integer
Dim iTemp As Integer
Dim sChartTitle, sCategoryTitle, sValueTitle As String
Dim sChartName As String
Dim lArrayChartType(73) As Long, sArrayChartConst(73) As String, sArrayChartExplain(73) As String
For iTemp = 0 To 72
    lArrayChartType(iTemp) = Sheets("Sheet2").Cells(iTemp + 1, 1).Value
    sArrayChartConst(iTemp) = Sheets("Sheet2").Cells(iTemp + 1, 3).Value
    sArrayChartExplain(iTemp) = Sheets("Sheet2").Cells(iTemp + 1, 2).Value
Next iTemp
Sheets("Sheet1").Activate
sChartTitle = "销售量比较图"
sCategoryTitle = "Category标题"
sValueTitle = "Value标题"
iRows = Sheets("sheet1").UsedRange.Rows.Count
On Error Resume Next
Sheets("sheet1").ChartObjects.Delete
For iChartType = 0 To 72 Step 1
    Charts.Add
    ActiveChart.ChartType = lArrayChartType(iChartType)
    ActiveChart.SetSourceData Source:=Sheets("Sheet1").Range("A2:M" & CStr(iRows)), PlotBy:=xlRows
    ActiveChart.Location where:=xlLocationAutomatic, Name:="Sheet1"
    With ActiveChart
 .HasTitle = True
 .ChartTitle.Characters.Text = sChartTitle & sArrayChartConst(iChartType) & sArrayChartExplain(iChartType)
' .ChartTitle.Characters.Text = sChartTitle & "xl3DArea"
 .Axes(xlCategory, xlPrimary).HasTitle = False
    '    .Axes(xlCategory, xlPrimary).AxisTitle.Text = sCategoryTitle
 .Axes(xlValue, xlPrimary).HasTitle = False
    '    .Axes(xlValue, xlPrimary).AxisTitle.Text = sValueTitle
    End With
    sChartName = Mid(ActiveChart.Name, 8, 6)
    ActiveSheet.Shapes(sChartName).Left = Range("B" & Str(18 * (iChartType + 1))).Left
    ActiveSheet.Shapes(sChartName).Top = Range("B" & Str(18 * (iChartType + 1))).Top
    ActiveChart.Export ThisWorkbook.Path & "\" & Format(Now(), "yymmddhhmm") & sArrayChartConst(iChartType) & ".gif", "gif"
Sheets("sheet1").ChartObjects(sChartName).Delete
Next iChartType
End Sub
注意以上的参数存于Sheet2的1至3列中。
