2.电源插座
电源插座用来将电源连接到主板，让电源给主板供电。在ATX主板上，电源插座的形状为长方形两排2D针插口。

内部接口：电源接口和ATX标准

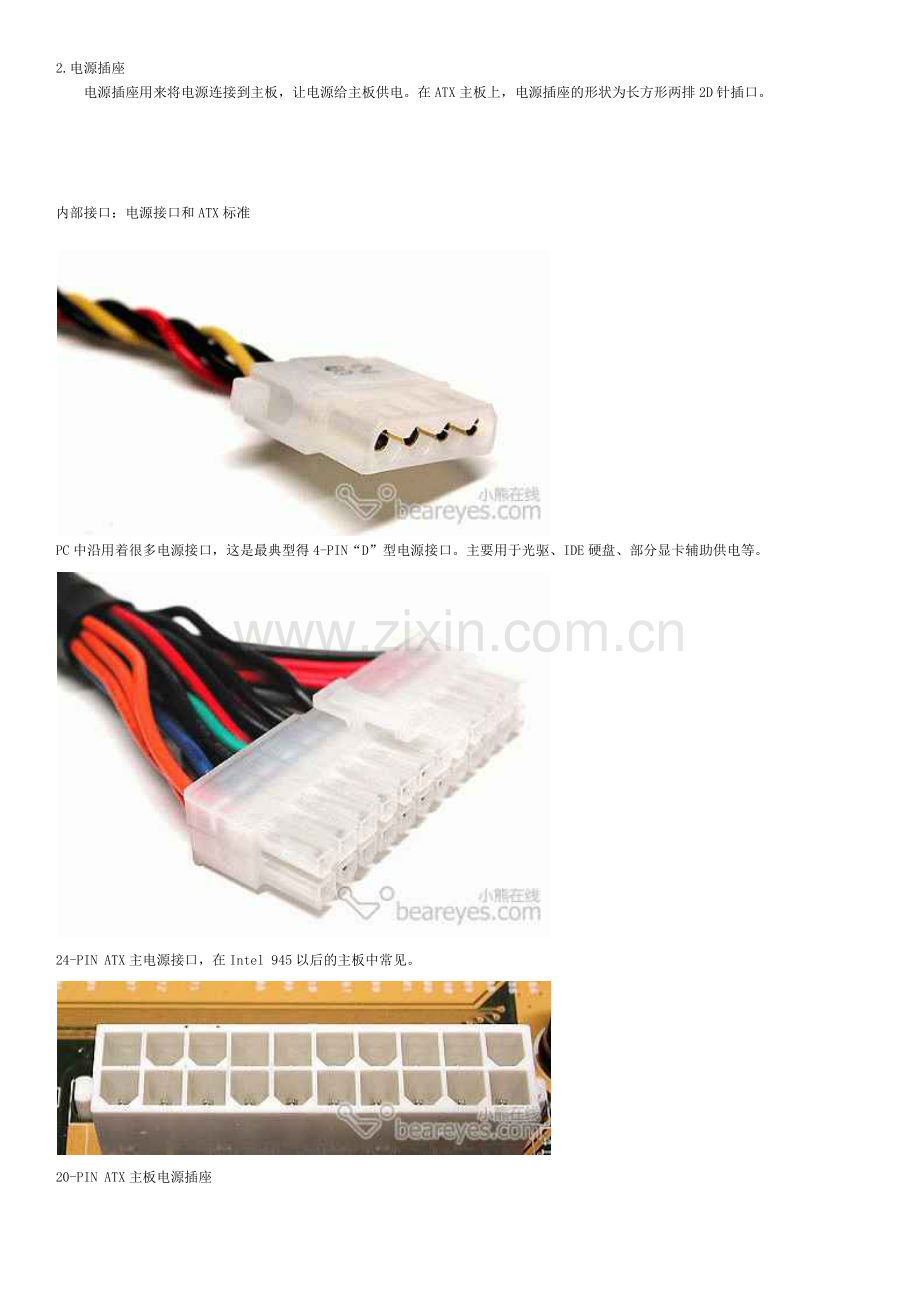

PC中沿用着很多电源接口，这是最典型得4-PIN“D”型电源接口。主要用于光驱、IDE硬盘、部分显卡辅助供电等。

24-PIN ATX主电源接口，在Intel 945以后的主板中常见。

20-PIN ATX主板电源插座

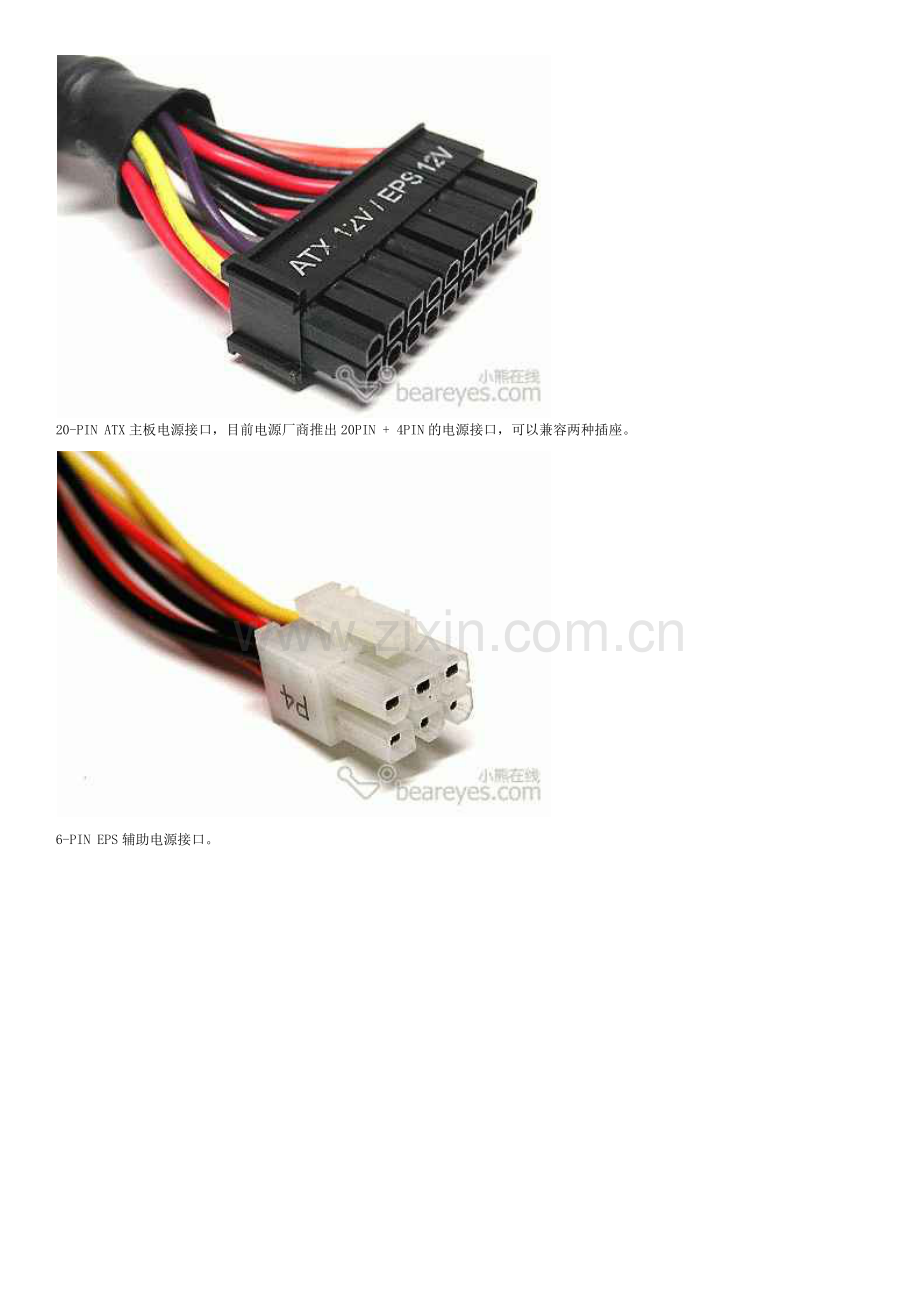

20-PIN ATX主板电源接口，目前电源厂商推出20PIN + 4PIN的电源接口，可以兼容两种插座。

6-PIN EPS辅助电源接口。

软驱电源接口

20PIN + 4PIN电源接口

千万不要这样做！这个4-PIN接口只能用于主电源接口，并非12V AUX辅助电源接口（通常主电源接口会离这里比较远）。

这才是真正的12V AUX辅助电源接口，可以看到它采用2根黄色电源线与2根黑色电源线组合而成。

一些主板也可以使用普通“D”型接口，弥补老式电源没有12V AUX辅助供电

电源插口及主板供电部分

　　 电源插座主要有AT电源插座和ATX电源插座两种，有的主板上同时具备这两种插座。AT插座应用已久现已淘汰。而采用20口的ATX电源插座，采用了防插反设计，不会像AT电源一样因为插反而烧坏主板。除此而外，在电源插座附近一般还有主板的供电及稳压电路。
　 主板的供电及稳压电路也是主板的重要组成部分，它一般由电容，稳压块或三极管场效应管，滤波线圈，稳压控制集成电路块等元器件组成。此外，P4主板上一般还有一个4口专用12V电源插座。

　　10.电源插口及主板供电部分
　　电源插座主要有AT电源插座和ATX电源插座两种，有的主板上同时具备这两种插座。AT插座应用已久现已淘汰。而采用20口的ATX电源插座，采用了防插反设计，不会像AT电源一样因为插反而烧坏主板。除此而外，在电源插座附近一般还有主板的供电及稳压电路。

　　主板的供电及稳压电路也是主板的重要组成部分，它一般由电容，稳压块或三极管场效应管，滤波线圈，稳压控制集成电路块等元器件组成。此外，P4主板上一般还有一个4口专用12V电源插座。

主板电源插座
　　【作用】：主机、键盘和所有接口卡都是经由电源插座供给。
　　①AT主板电源插座：

　　可接AT电源　（注：连接时P8和P9的黑线背靠背，不可插反）
　　②ATX主板电源插座：

　　可接ATX电源（电源的第7、8脚是电源开关，用小电线连接可打开电源）

主板其他内部接口介绍：

4PIN CPU供电接口

8PIN CPU供电接口
　　随着CPU的功耗的升高，单靠CPU接口的供电方式已经不能满足需求，因此早在Pentium 4时代就引入了一个4PIN的12V接口，给CPU提供辅助供电。在服务器平台，由于对供电要求更高，所以很早就引入更强的8PIN 12V接口，而现在一些主流的主板也使用了8PIN CPU供电接口，提供更大的电流，更好保证CPU的稳定性。
　　这就产生疑问了，一些电源只提供4PIN接口，没提供8PIN，两者能兼容吗？答案是可以的，如果电源上只有4PIN 12V接口，接在8PIN的主板上是完全没问题的，该接口使用放呆设计，只有一边可以接入。另外虽然有4PIN转8PIN的转接线，但由于是同一条线路输出，转接与否效果是完全一样的。

CPU风扇接口
　　Intel从915主板芯片就开始引入了4PIN风扇接口，比起传统的3PIN，该接口最大的改进是支持PWM温度控制，可根据CPU的温度对风扇进行调速，用户可以在BIOS设置这个温度的范围，使散热效能和风扇噪音处于一个平衡点。

机箱接线位
　　上图彩色的针脚位是机箱接线部分。接线时注意正负位，一般黑色/白色为负，其他颜色为正。其中PW表示电源开关，RES表示重启键，HD表示硬盘指示灯、PWR_LED表示电源灯，speak表示PC喇叭。MSG表示信息指示灯，与机箱的HD_LED相连来表现IDE，或SATA总线是否有数据通过。

24pin主板供电接口及其他
 　　目前ATX主板的最新规范是ATX 12V 2.31，从ATX 12V 2.0开始，采用了双12V供电设计，主板的电源接口就从传统的20PIN升级为24PIN，兼容传统的20PIN电源。因为显卡的功耗越来越大，需要外接12V电源供电，为避免大功耗显卡和CPU抢电压而设计12V供电方案，多出的4PIN主要是为PCI-E显卡供电的。如果不是用大功耗显卡，只接20PIN也是没问题的。另外LPT与FDD接口基本已经淘汰，普通用户不需要用到。

前/后置接口接线处
　　图中的黄色接口是前/后置USB接口的接线处，在高端的主板上还提供了人性化的设计，能避免接错线而烧毁主板，一般用户在接该线时，可以参考主板说明书。两端白色的是COM口和IEEE 1394接口。
