Protel题库(双面4).doc

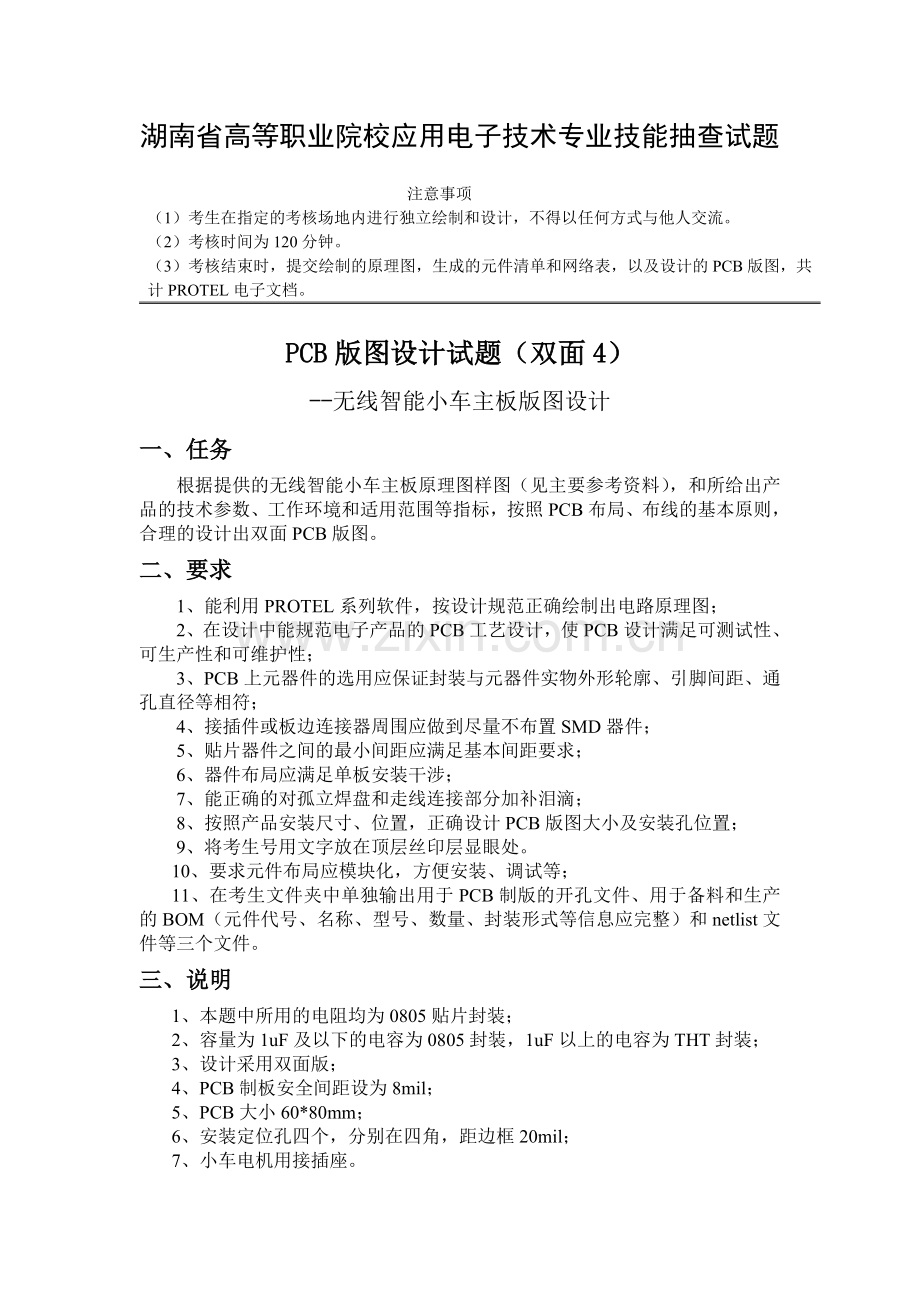

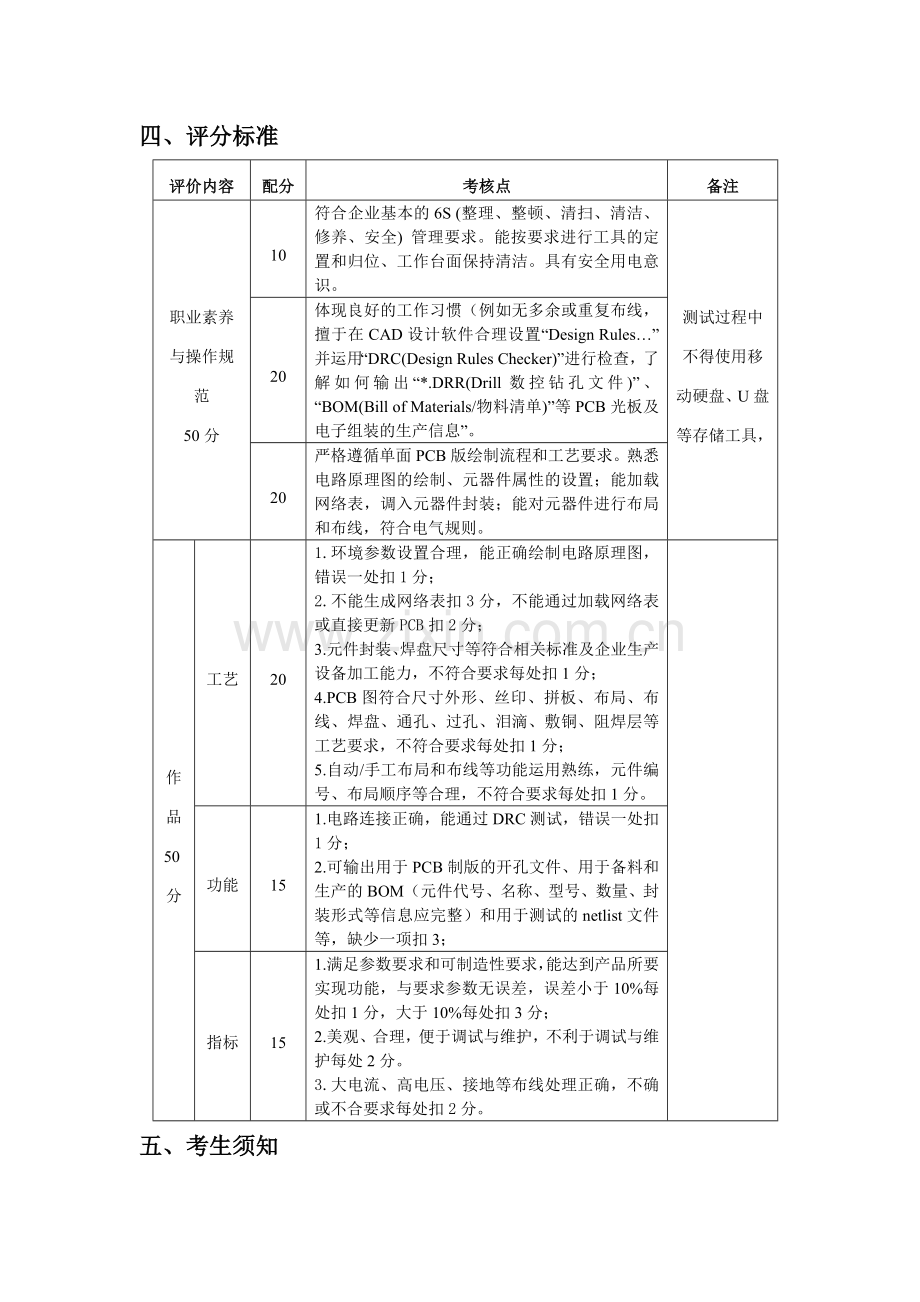

湖南省高等职业院校应用电子技术专业技能抽查试题 注意事项（1）考生在指定的考核场地内进行独立绘制和设计，不得以任何方式与他人交流。（2）考核时间为120分钟。（3）考核结束时，提交绘制的原理图，生成的元件清单和网络表，以及设计的PCB版图，共计PROTEL电子文档。PCB版图设计试题（双面4）-无线智能小车主板版图设计一、任务根据提供的无线智能小车主板原理图样图（见主要参考资料），和所给出产品的技术参数、工作环境和适用范围等指标，按照PCB布局、布线的基本原则，合理的设计出双面PCB版图。二、要求1、能利用PROTEL系列软件，按设计规范正确绘制出电路原理图；2、在设计中能规范电子产品的PCB工艺设计，使PCB设计满足可测试性、可生产性和可维护性；3、PCB上元器件的选用应保证封装与元器件实物外形轮廓、引脚间距、通孔直径等相符；4、接插件或板边连接器周围应做到尽量不布置SMD器件；5、贴片器件之间的最小间距应满足基本间距要求；6、器件布局应满足单板安装干涉；7、能正确的对孤立焊盘和走线连接部分加补泪滴；8、按照产品安装尺寸、位置，正确设计PCB版图大小及安装孔位置；9、将考生号用文字放在顶层丝印层显眼处。10、要求元件布局应模块化，方便安装、调试等；11、在考生文件夹中单独输出用于PCB制版的开孔文件、用于备料和生产的BOM（元件代号、名称、型号、数量、封装形式等信息应完整）和netlist文件等三个文件。三、说明1、本题中所用的电阻均为0805贴片封装；2、容量为1uF及以下的电容为0805封装，1uF以上的电容为THT封装；3、设计采用双面版；4、PCB制板安全间距设为8mil；5、PCB大小60*80mm；6、安装定位孔四个，分别在四角，距边框20mil；7、小车电机用接插座。四、评分标准评价内容配分考核点备注职业素养与操作规范50分10符合企业基本的6S (整理、整顿、清扫、清洁、修养、安全) 管理要求。能按要求进行工具的定置和归位、工作台面保持清洁。具有安全用电意识。测试过程中不得使用移动硬盘、U盘等存储工具， 20体现良好的工作习惯（例如无多余或重复布线，擅于在CAD设计软件合理设置“Design Rules”并运用“DRC(Design Rules Checker)”进行检查，了解如何输出“*.DRR(Drill数控钻孔文件)”、“BOM(Bill of Materials/物料清单)”等PCB光板及电子组装的生产信息”。20严格遵循单面PCB版绘制流程和工艺要求。熟悉电路原理图的绘制、元器件属性的设置；能加载网络表，调入元器件封装；能对元器件进行布局和布线，符合电气规则。作品50分工艺201.环境参数设置合理，能正确绘制电路原理图，错误一处扣1分； 2.不能生成网络表扣3分，不能通过加载网络表或直接更新PCB扣2分； 3.元件封装、焊盘尺寸等符合相关标准及企业生产设备加工能力，不符合要求每处扣1分； 4.PCB图符合尺寸外形、丝印、拼板、布局、布线、焊盘、通孔、过孔、泪滴、敷铜、阻焊层等工艺要求，不符合要求每处扣1分； 5.自动/手工布局和布线等功能运用熟练，元件编号、布局顺序等合理，不符合要求每处扣1分。功能151.电路连接正确，能通过DRC测试，错误一处扣1分；2.可输出用于PCB制版的开孔文件、用于备料和生产的BOM（元件代号、名称、型号、数量、封装形式等信息应完整）和用于测试的netlist文件等，缺少一项扣3；指标151.满足参数要求和可制造性要求，能达到产品所要实现功能，与要求参数无误差，误差小于10%每处扣1分，大于10%每处扣3分；2.美观、合理，便于调试与维护，不利于调试与维护每处2分。3.大电流、高电压、接地等布线处理正确，不确或不合要求每处扣2分。五、考生须知1、考试技术平台Protel99se、Altium2004、Altium Designe06/08/09；2、考点提供的设备、工具、材料清单序号名称规格/技术参数型号数量说明1计算机CPUP4以上硬盘40G以上内存256M以上显示器17寸以上2游标卡尺150mm说明：考点需提供的仪器仪表作为设备列入设备清单3、安全操作接电源、开外设，最后开主机； 不能带电插拔外设及主机； 重要数据要随时备份，以防计算机发生故障数据丢失。 如发现计算机有不正常现象时应请相关技术人员检查，修复后可使用。4、主要参考资料
