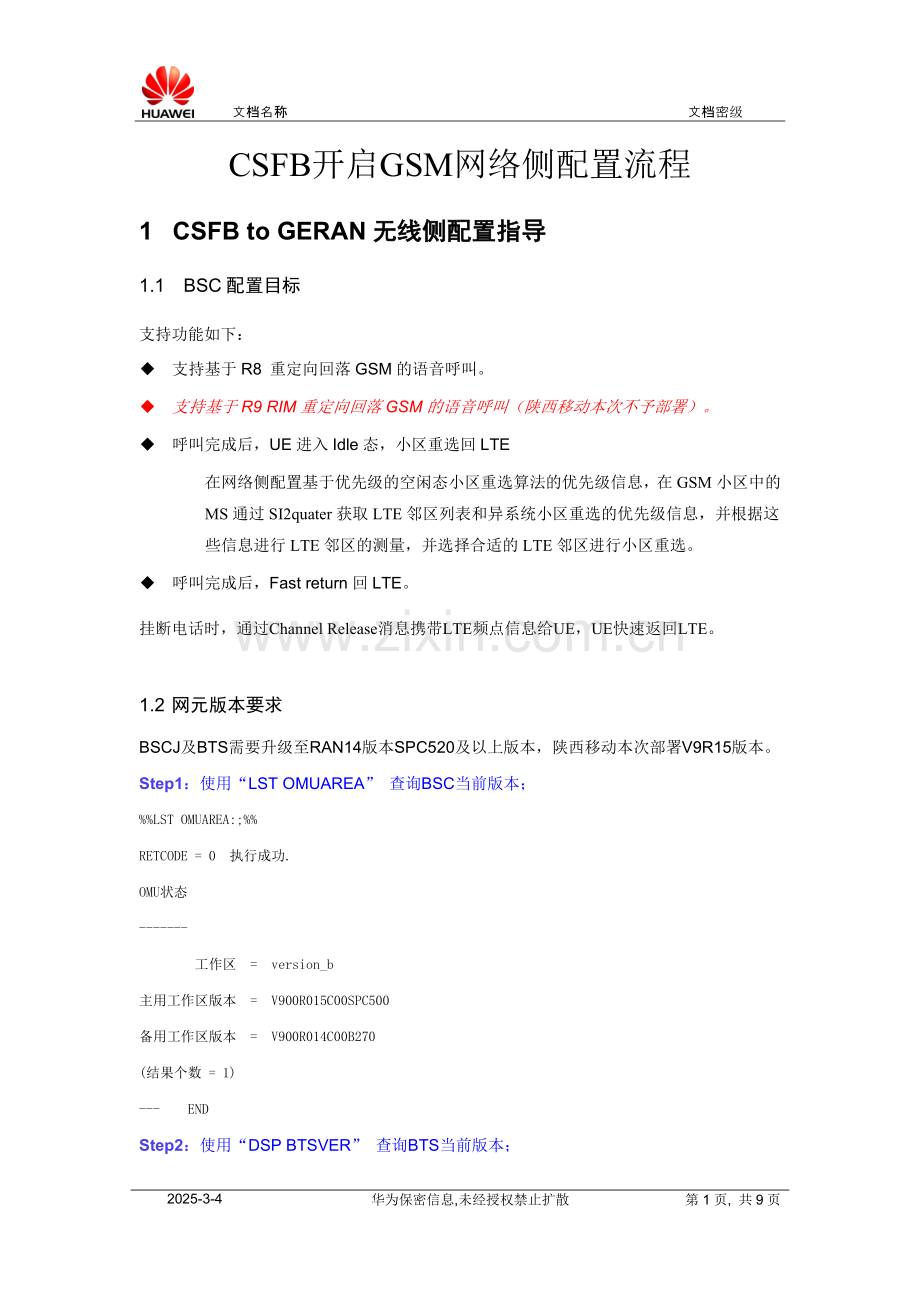

文档名称文档密级CSFB开启GSM网络侧配置流程1 CSFB to GERAN无线侧配置指导1.1 BSC配置目标支持功能如下：u 支持基于R8 重定向回落GSM的语音呼叫。u 支持基于R9 RIM重定向回落GSM的语音呼叫（陕西移动本次不予部署）。u 呼叫完成后，UE进入Idle态，小区重选回LTE在网络侧配置基于优先级的空闲态小区重选算法的优先级信息，在GSM小区中的MS通过SI2quater获取LTE邻区列表和异系统小区重选的优先级信息，并根据这些信息进行LTE邻区的测量，并选择合适的LTE邻区进行小区重选。u 呼叫完成后，Fast return回LTE。挂断电话时，通过Channel Release消息携带LTE频点信息给UE，UE快速返回LTE。1.2 网元版本要求BSCJ及BTS需要升级至RAN14版本SPC520及以上版本，陕西移动本次部署V9R15版本。Step1：使用“LST OMUAREA” 查询BSC当前版本；%LST OMUAREA:;%RETCODE = 0 执行成功.OMU状态- 工作区 = version_b主用工作区版本 = V900R015C00SPC500备用工作区版本 = V900R014C00B270(结果个数 = 1)- ENDStep2：使用“DSP BTSVER” 查询BTS当前版本；%DSP BTSVER: IDTYPE=BYID, BTSID=1;%RETCODE = 0 执行成功.查询站点版本- 站点版本 激活时间 BTS3000V100R015C00B516 2012-08-05 16:53:16 (结果个数 = 1)查询基站单板软件版本- 文件类型 软件版本 GTMU_MAIN V100R015C00B516 MRFU_MAIN V100R015C00B516 (结果个数 = 2)1.3 License申请使用“DSP LICUSAGE” 命令查看license是否支持GSM和LTE间小区重选；%DSP LICUSAGE: TYPE=Current;%RETCODE = 0 执行成功.网元License数量-运营商索引 运营商名称 License项标识 License项目 License授权值 使用值0 YW2 LGMICRBGLR GSM/LTE间小区重选（每载频） 8 0使用“DSP LICUSAGE” 命令查看license是否支持呼叫释放后优先驻留LTE小区；%DSP LICUSAGE: TYPE=Current;%RETCODE = 0 执行成功.网元License数量-运营商索引 运营商名称 License项标识 License项目 License授权值 使用值0 YW2 LGMIFLRGCR 呼叫释放后优先驻留LTE小区（每载频） 8 01.4 配置基于R8重定向的重定向的CSFB1. 开启CSFB需要执行SET GCELLSOFT，选择目标小区，设置“支持CSFB”为“SUPPORT（支持）”。SET GCELLSOFT: IDTYPE=BYID, CELLID=1, SUPPORTCSFB=SUPPORT;2. 如果是MSC POOL场景，执行BSC6900 MML命令 SET GCELLSOFT，选择目标小区，设置“未知寻呼响应支持”为“YES（是）”。SET GCELLSOFT: IDTYPE=BYID, CELLID=1, CSFBPAGRSPBCSWITCH=YES;1.5 返回LTE方式一：GSM到LTE小区重选配置备注：该种方式适用于2G/4G共覆盖，无3G覆盖区域，本次采用该种返回方式。1. 执行BSC6900 MML命令SET OTHSOFTPARA设置“是否发送2QUATER标志”为“是”。SET OTHSOFTPARA: Send2QuterFlag=YES;2. 执行BSC6900 MML命令 ADD GEXTLTECELL增加LTE外部邻区，根据实际eNB小区信息填写。ADD GEXTLTECELL: EXTLTECELLID=, EXTLTECELLNAME=, MCC=, MNC=, ENODEBTYPE=, CI=, TAC=, FREQ=, PCID=, EUTRANTYPE=, OPNAME=;注：TD-LTE小区CI是由eNodeb ID+cellID组成，LTE小区标识（十进制）可以配置为 eNnodeB (协议规定为20bit二进制)组合CELLID（协议规定为8bit二进制,一般cellID都在3以内不够在数字前加0），比如：eNodeb ID从TD-LTE基站信息表上查出来的是713180（16进制为AE1DC），CELLID从界面上查出来的是1(16进制为01)，换算成十六进制是AE1DC01,转为十进制是182574081。3. 执行BSC6900 MML命令 ADD GLTENCELL，设置“源小区索引”为被验证小区索引，设置“邻小区索引”为新增的LTE外部小区的索引，设置“支持重选”为“SUPPORT(支持)”。ADD GLTENCELL: IDTYPE=BYID, SRCLTENCELLID=, NBRLTENCELLID=, SPTRESEL=SUPPORT;4. 执行BSC6900 MML命令 SET GCELLHOBASIC命令，设置目标GSM小区的“LTE小区重选允许”为“YES(是)”。SET GCELLHOBASIC: IDTYPE=BYID, CELLID=, LTECELLRESELEN=YES;5. 执行BSC6900 MML命令 SET GCELLPRIEUTRANSYS，设置EUTRAN优先级大于GERAN优先级，其它参数为建议值，也可以按现网规划配置。SET GCELLPRIEUTRANSYS: IDTYPE=BYID, CELLID=, GERANPRI=2, UTRANPRI=4, EUTRANPRI=7, THRPRISEARCH=15, THRGSMLOW=0, THRUTRANHIGH=15, THRUTRANLOW=20, UTRANQRXLEVMIN=9, THREUTRANHIGH=15, THREUTRANLOW=15, EUTRANQRXLEVMIN=9, HPRIO=0, TRESEL=0, BESTEUTRANCELLNUM=2, THREUTRANRPT=0, QPEUTRAN=15; 注：Eutran优先级设置为最高7，UTRAN优先级设置为4，GERNA优先级设置为2，基于高优先级的EUTAN小区重选高门限设置为15，基于有衔接的EUTRAN小区最小接收电平为9（即9*2-140=-122dbm）,按照此设置当TDL RSRP -122 + 15*2 =-92dbm（让UE到GSM侧后快速重选至TD-LTE）；1）、基于优先级的异系统搜索门限设定为15表示手机一直允许重选到优先级比GERAN优先级低的UTRAN或EUTRAN邻区，具体参见附件。2）、基于优先级的GSM低门限在当前重选策略下设定无意义（将GSM网络优先级设定最低情况下）。3）、分组模式EUTRAN小区搜索门限设定为15表示在分组模式下不搜索LTE信号，当前仅支持空闲态搜索。对于LTE到GSM网络的重选门限需要以此来做适当的调整。1.6 返回LTE方式二：Fast Return配置（呼叫释放后优先驻留LTE小区）该种方式需要GSM网络部署fast return特性方可，而且取决于终端的支持能力。1. 执行BSC6900 MML命令 ADD GEXTLTECELL增加LTE外部邻区。ADD GEXTLTECELL: EXTLTECELLID=, EXTLTECELLNAME=, MCC=, MNC=, ENODEBTYPE=, CI=, TAC=, FREQ=, PCID=, EUTRANTYPE=, OPNAME=;2. 执行BSC6900 MML命令 ADD GLTENCELL，设置“源小区索引”为被验证小区索引，设置“邻小区索引”为新增的LTE外部小区的索引，设置“支持快速重选”为“SUPPORT(支持)”。ADD GLTENCELL: IDTYPE=BYID, SRCLTENCELLID=, NBRLTENCELLID=, SPTRESEL=SUPPORT, SPTRAPIDSEL=SUPPORT;3. 执行BSC6900 MML命令 SET BSCBASIC设置BSC基本属性，设置“A接口阶段标识”、“Um接口阶段标识”和“Abis接口阶段标识”为“GSM_PHASE_2Plus”。SET BSCBASIC: AVer=GSM_PHASE_2Plus, UmVer=GSM_PHASE_2Plus, AbisVer=GSM_PHASE_2Plus;4. 执行BSC6900 MML命令 SET GCELLPRIEUTRANSYS，设置Cell 0的“EUTRAN优先级”大于“GERAN优先级”。SET GCELLPRIEUTRANSYS: IDTYPE=BYID, CELLID=, GERANPRI=, UTRANPRI=, EUTRANPRI=;优先级依照下图来设定5. 对于BSC版本V900R014C00SPC520及以后版本，配置软参BSCRESERVEDPARA21的BIT19与BIT20修复R8手机做CSFB被叫无法快速返回问题SET OTHSOFTPARA: BSCRESERVEDPARA21=1048576;对于存在2G与3G网络而无4G网络仍然依照2/3G互操作进行设定，由TD网络中转到LTE网络。2 GSM配置LTE邻区原则同站的TD-LTE邻区必须配置，正对的TD-LTE邻区，GSM配置LTE邻区数也建议在6个左右；如果GSM同TD-LTE不同站，则需要配置GSM小区外的一层LTE邻区；2025-3-4华为保密信息,未经授权禁止扩散第9页, 共9页
