SG系列、W(RM,VW)系列圆弧槽的导轨滚轮轴承-哥特式.doc

SG系列、W(RM,VW)系列圆弧槽的导轨滚轮轴承-"哥特式"
百川轴承公司生产的SG系列的导轨滚轮与LFR系列的导轨滚轮轴承性能类似,独有的"沉头"的设计使SG系列导轨滚轮主要应用于扁平的,对安装空间特别紧凑的导轨,与导轨滚轮配套的固定轴承装入导轨滚轮后不会突出或很少突出到轴承平面. 使用于绣花机等数控设备上.
导轨滚轮型号
重量
尺寸 (mm)
载荷
百川轴承
≈(g)
dw
d
D
C
B
L
d2
H
Cw (KN)
Cow (KN)
Fr perm (KN)
SG15
8
6
5
17
8
5.75
20.46
8.6
1
1.27
0.82
1.3
SG15-10
9
10
5
17
8
5.75
25.5
8.6
1
1.27
0.82
1.3
SG20
25
8
6
24
11
7.25
28.62
11.1
1.2
3.4
1.7
1.3
SG25
49
10
8
30
14
8.5
35.77
13
1.5
3.67
2.28
1.3
SG35
136
12
12
42
19
12.5
48.93
18
1.5
8.5
5.1
5.1
SG15N
8
6
5
17
8
5.75
20.46
8.6
0.5
1.27
0.82
1.3
SG20N
25
8
6
24
11
7.25
28.62
11.1
0.7
3.4
1.7
1.3
SG25N
49
10
8
30
14
8.5
35.77
13
1
3.67
2.28
1.3
SG35N
136
12
12
42
19
12.5
48.93
18
1
8.5
5.1
5.1
LFR 50/5-4 N
8
4
5
16
7
5
18
6.9
0
2.02
0.93
1.3
LFR 50/5-5
8
5
5
17
7
5
20
6.9
0
2.02
0.93
1.3
LFR 50/5 N
8
6
5
17
7
5
21
6.9
0
2.02
0.93
1.3
LFR 50/8 N
25
6
8
24
11
7
28
12.3
0
3.67
2.28
1.3
LFR 50/8-8 N
25
8
8
24
11
7
29
12.3
0
3.67
2.28
1.3

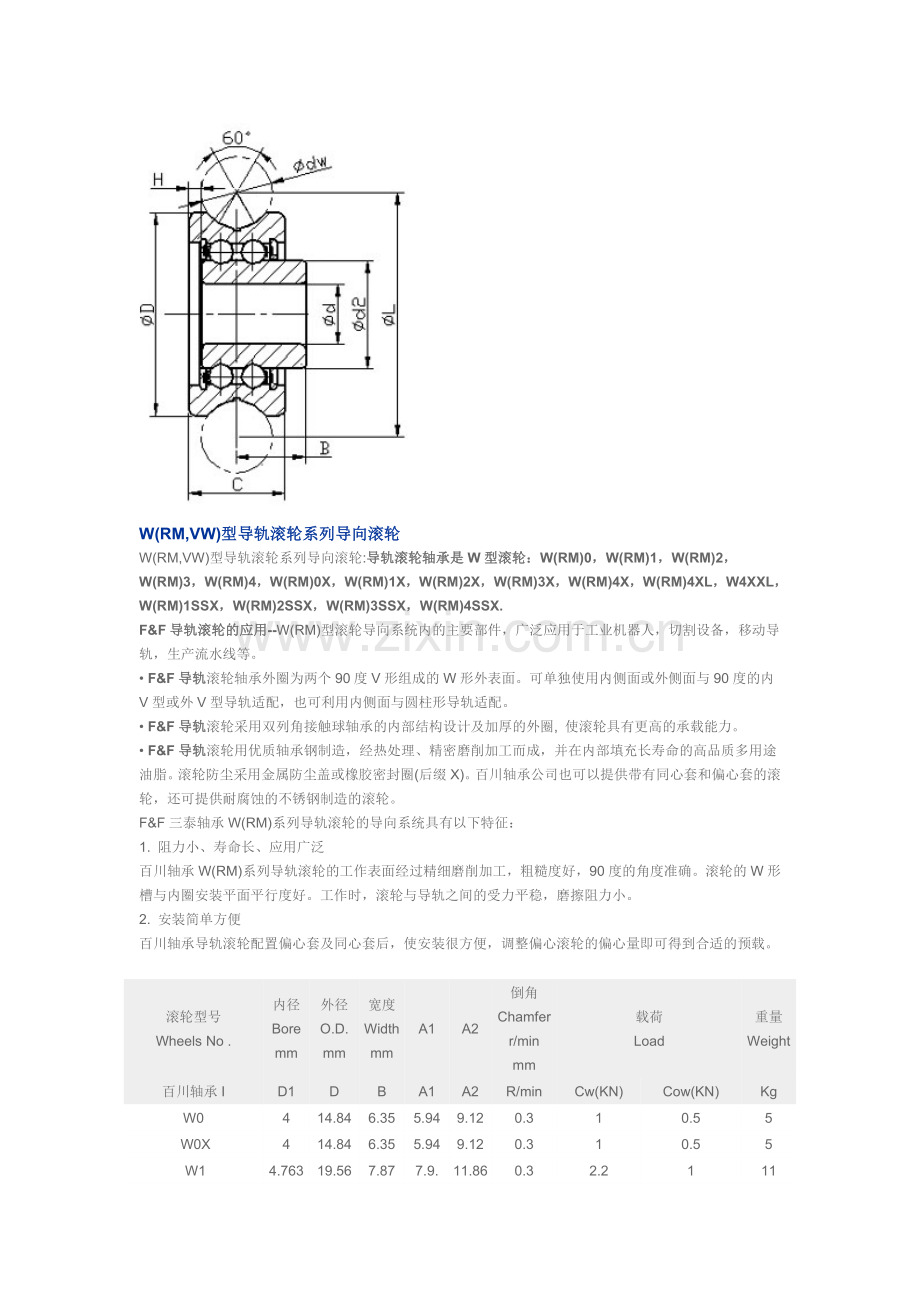

W(RM,VW)型导轨滚轮系列导向滚轮
W(RM,VW)型导轨滚轮系列导向滚轮:导轨滚轮轴承是W型滚轮：W(RM)0，W(RM)1，W(RM)2，W(RM)3，W(RM)4，W(RM)0X，W(RM)1X，W(RM)2X，W(RM)3X，W(RM)4X，W(RM)4XL，W4XXL，W(RM)1SSX，W(RM)2SSX，W(RM)3SSX，W(RM)4SSX.
F&F导轨滚轮的应用--W(RM)型滚轮导向系统内的主要部件，广泛应用于工业机器人，切割设备，移动导轨，生产流水线等。
• F&F导轨滚轮轴承外圈为两个90度V形组成的W形外表面。可单独使用内侧面或外侧面与90度的内V型或外V型导轨适配，也可利用内侧面与圆柱形导轨适配。
• F&F导轨滚轮采用双列角接触球轴承的内部结构设计及加厚的外圈, 使滚轮具有更高的承载能力。
• F&F导轨滚轮用优质轴承钢制造，经热处理、精密磨削加工而成，并在内部填充长寿命的高品质多用途油脂。滚轮防尘采用金属防尘盖或橡胶密封圈(后缀X)。百川轴承公司也可以提供带有同心套和偏心套的滚轮，还可提供耐腐蚀的不锈钢制造的滚轮。
F&F三泰轴承W(RM)系列导轨滚轮的导向系统具有以下特征：
1. 阻力小、寿命长、应用广泛
百川轴承W(RM)系列导轨滚轮的工作表面经过精细磨削加工，粗糙度好，90度的角度准确。滚轮的W形槽与内圈安装平面平行度好。工作时，滚轮与导轨之间的受力平稳，磨擦阻力小。
2. 安装简单方便
百川轴承导轨滚轮配置偏心套及同心套后，使安装很方便，调整偏心滚轮的偏心量即可得到合适的预载。

滚轮型号
Wheels No .
内径
Bore
mm
外径
O.D.
mm
宽度
Width
mm
A1
A2
倒角 Chamfer r/min
mm
载荷
Load
重量
Weight
百川轴承I
D1
D
B
A1
A2
R/min
Cw(KN)
Cow(KN)
Kg
W0
4
14.84
6.35
5.94
9.12
0.3
1
0.5
5
 W0X
4
14.84
6.35
5.94
9.12
0.3
1
0.5
5
 W1
4.763
19.56
7.87
7.9.
11.86
0.3
2.2
1
11
 W1X
4.763
19.56
7.87
7.93
11.86
0.3
2.2
1
11
W2
9.525
30.73
11.1
12.7
18.24
0.3
4.9
2.5
38
 W2X
9.525
30.73
11.1
12.7
18.24
0.3
4.9
2.5
38
 W3
12
45.72
15.88
19.05
26.98
0.6
9.4
4.9
130
 W3X
12
45.72
15.88
19.05
26.98
0.6
9.4
4.9
130
 W4
15
59.94
19.05
25.4
34.93
1
14.8
8.2
280
 W4X
15
59.94
19.05
25.4
34.93
1
14.8
8.2
280
 W4XL
22
75.39
25.4
31.75
44.45
1.1
20.6
14.3
580
 W4XXL
22
75.39
25.4
31.75
44.45
1.1
20.6
14.3
580
 W1SSX
4.763
19.56
7.87
7.93
11.86
0.3
2.2
1
11
 W2SSX
9.525
30.73
11.1
12.7
18.24
0.3
4.9
2.5
38
 W3SSX
12
45.72
15.88
19.05
26.98
0.6
9.4
4.9
130
W4SSX
15
59.94
19.05
25.4
34.93
1
14.8
8.2
280
