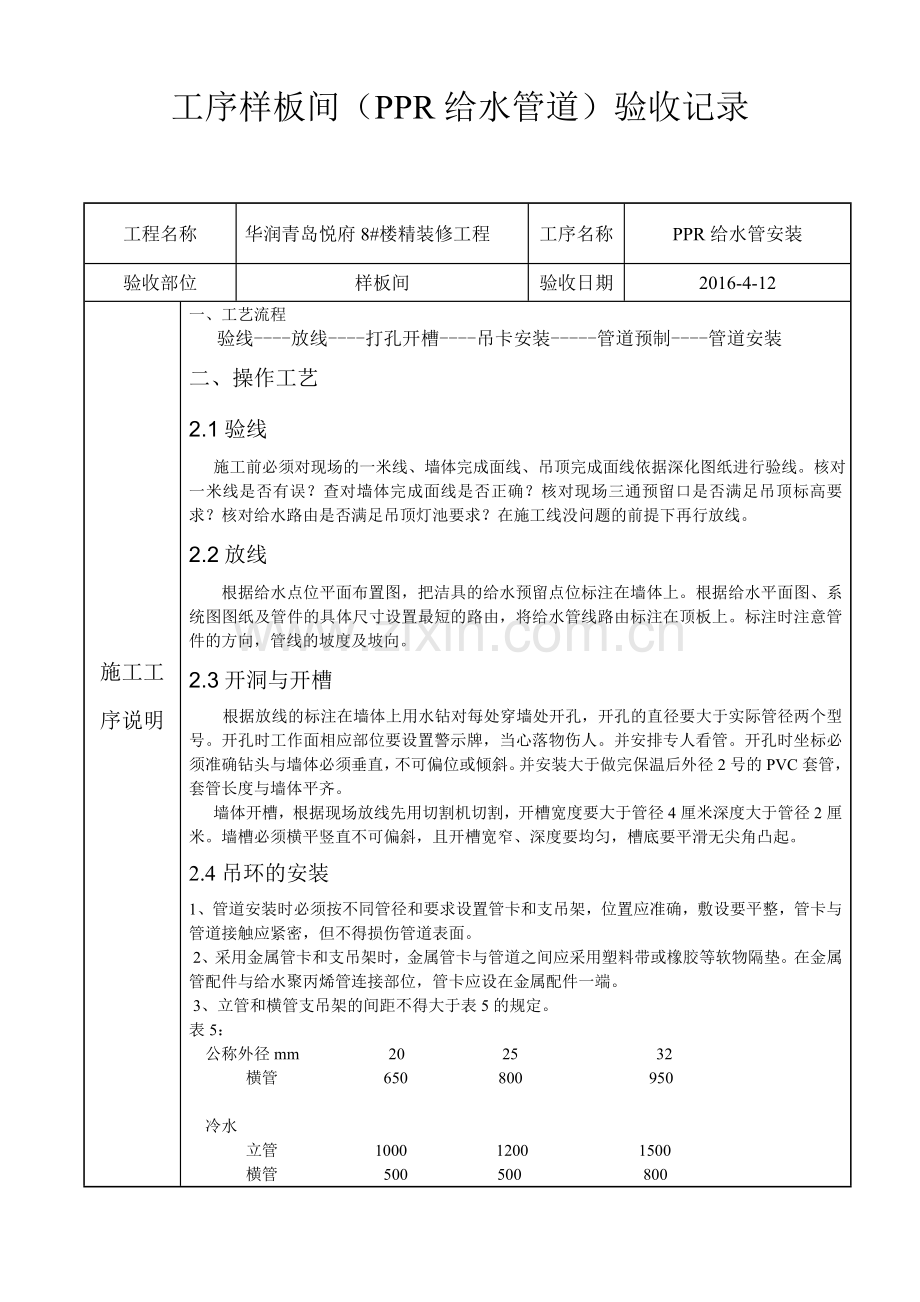

工序样板间（PPR给水管道）验收记录

工程名称
华润青岛悦府8#楼精装修工程
工序名称
PPR给水管安装
验收部位
样板间
验收日期
2016-4-12

施工工序说明

施工工序说明

一、工艺流程
验线----放线----打孔开槽----吊卡安装-----管道预制----管道安装
二、操作工艺
2.1验线
施工前必须对现场的一米线、墙体完成面线、吊顶完成面线依据深化图纸进行验线。核对一米线是否有误？查对墙体完成面线是否正确？核对现场三通预留口是否满足吊顶标高要求？核对给水路由是否满足吊顶灯池要求？在施工线没问题的前提下再行放线。
2.2放线
根据给水点位平面布置图，把洁具的给水预留点位标注在墙体上。根据给水平面图、系统图图纸及管件的具体尺寸设置最短的路由，将给水管线路由标注在顶板上。标注时注意管件的方向，管线的坡度及坡向。
2.3开洞与开槽
根据放线的标注在墙体上用水钻对每处穿墙处开孔，开孔的直径要大于实际管径两个型号。开孔时工作面相应部位要设置警示牌，当心落物伤人。并安排专人看管。开孔时坐标必须准确钻头与墙体必须垂直，不可偏位或倾斜。并安装大于做完保温后外径2号的PVC套管，套管长度与墙体平齐。
墙体开槽，根据现场放线先用切割机切割，开槽宽度要大于管径4厘米深度大于管径2厘米。墙槽必须横平竖直不可偏斜，且开槽宽窄、深度要均匀，槽底要平滑无尖角凸起。
2.4吊环的安装
1、管道安装时必须按不同管径和要求设置管卡和支吊架，位置应准确，敷设要平整，管卡与管道接触应紧密，但不得损伤管道表面。
 2、采用金属管卡和支吊架时，金属管卡与管道之间应采用塑料带或橡胶等软物隔垫。在金属管配件与给水聚丙烯管连接部位，管卡应设在金属配件一端。
 3、立管和横管支吊架的间距不得大于表5的规定。
表5：
公称外径mm 20 25 32
横管 650 800 950

冷水
立管 1000 1200 1500
横管 500 500 800
热水
立管 800 900 1100

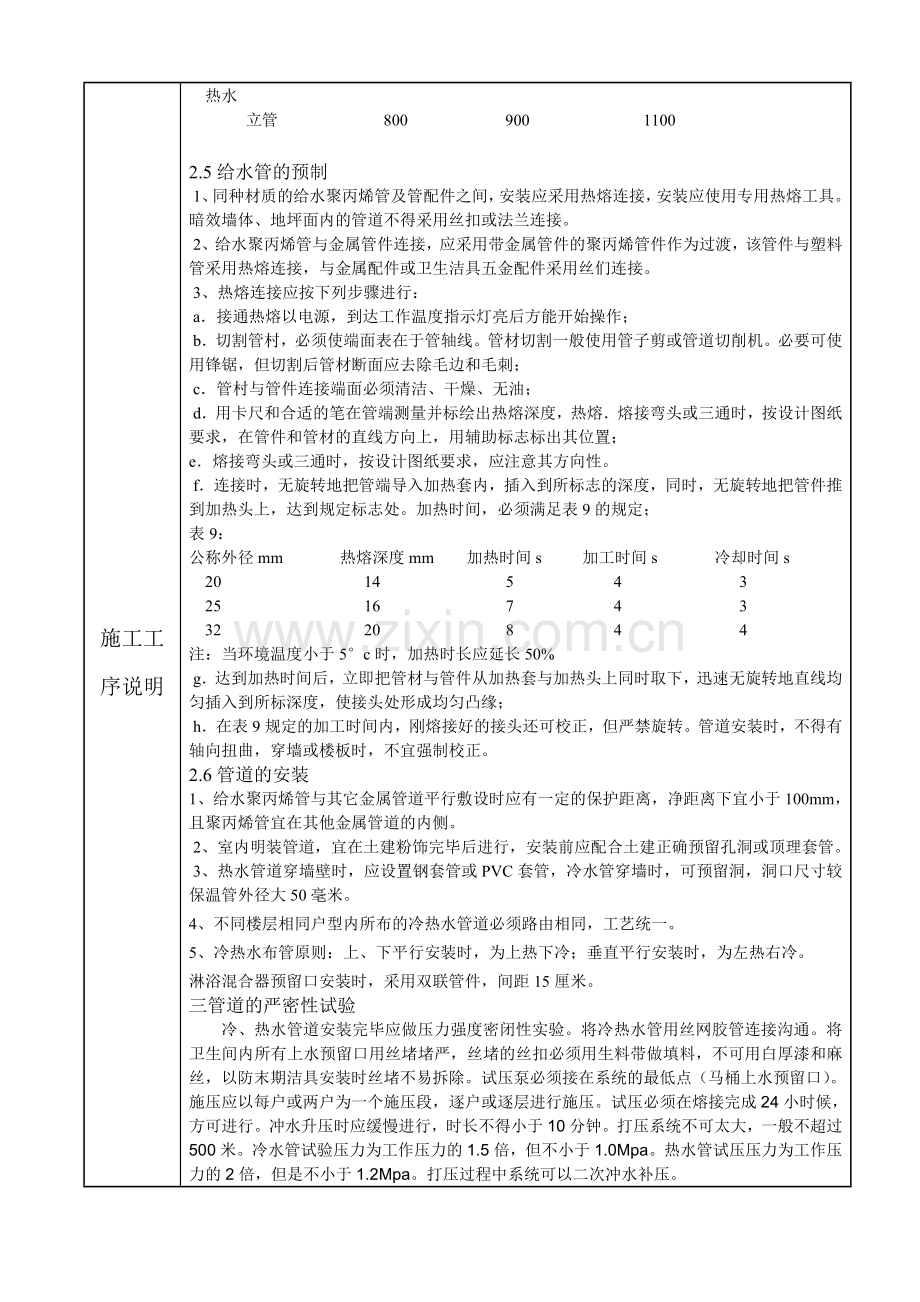

2.5给水管的预制
 1、同种材质的给水聚丙烯管及管配件之间，安装应采用热熔连接，安装应使用专用热熔工具。暗效墙体、地坪面内的管道不得采用丝扣或法兰连接。
 2、给水聚丙烯管与金属管件连接，应采用带金属管件的聚丙烯管件作为过渡，该管件与塑料管采用热熔连接，与金属配件或卫生洁具五金配件采用丝们连接。
 3、热熔连接应按下列步骤进行：
 a．接通热熔以电源，到达工作温度指示灯亮后方能开始操作；
 b．切割管村，必须使端面表在于管轴线。管材切割一般使用管子剪或管道切削机。必要可使用锋锯，但切割后管材断面应去除毛边和毛刺；
 c．管村与管件连接端面必须清洁、干燥、无油；
 d．用卡尺和合适的笔在管端测量并标绘出热熔深度，热熔．熔接弯头或三通时，按设计图纸要求，在管件和管材的直线方向上，用辅助标志标出其位置；
e．熔接弯头或三通时，按设计图纸要求，应注意其方向性。
 f．连接时，无旋转地把管端导入加热套内，插入到所标志的深度，同时，无旋转地把管件推到加热头上，达到规定标志处。加热时间，必须满足表9的规定；
表9：
公称外径mm 热熔深度mm 加热时间s 加工时间s 冷却时间s
20 14 5 4 3
25 16 7 4 3
32 20 8 4 4
注：当环境温度小于5°c时，加热时长应延长50%
 g．达到加热时间后，立即把管材与管件从加热套与加热头上同时取下，迅速无旋转地直线均匀插入到所标深度，使接头处形成均匀凸缘；
 h．在表9规定的加工时间内，刚熔接好的接头还可校正，但严禁旋转。管道安装时，不得有轴向扭曲，穿墙或楼板时，不宜强制校正。
2.6管道的安装
1、给水聚丙烯管与其它金属管道平行敷设时应有一定的保护距离，净距离下宜小于100mm，且聚丙烯管宜在其他金属管道的内侧。
 2、室内明装管道，宜在土建粉饰完毕后进行，安装前应配合土建正确预留孔洞或顶理套管。
 3、热水管道穿墙壁时，应设置钢套管或PVC套管，冷水管穿墙时，可预留洞，洞口尺寸较保温管外径大50毫米。
4、 不同楼层相同户型内所布的冷热水管道必须路由相同，工艺统一。
5、 冷热水布管原则：上、下平行安装时，为上热下冷；垂直平行安装时，为左热右冷。
淋浴混合器预留口安装时，采用双联管件，间距15厘米。
三管道的严密性试验
冷、热水管道安装完毕应做压力强度密闭性实验。将冷热水管用丝网胶管连接沟通。将卫生间内所有上水预留口用丝堵堵严，丝堵的丝扣必须用生料带做填料，不可用白厚漆和麻丝，以防末期洁具安装时丝堵不易拆除。试压泵必须接在系统的最低点（马桶上水预留口）。施压应以每户或两户为一个施压段，逐户或逐层进行施压。试压必须在熔接完成24小时候，方可进行。冲水升压时应缓慢进行，时长不得小于10分钟。打压系统不可太大，一般不超过500米。冷水管试验压力为工作压力的1.5倍，但不小于1.0Mpa。热水管试压压力为工作压力的2倍，但是不小于1.2Mpa。打压过程中系统可以二次冲水补压。
一般以1.0Mpa的压力为试验压力，在试验压力的状态下观察压力表，1小时内压力降不超过0.06Mpa，再降至工作压力的1.15倍后稳压2小时，压力降不超过0.03Mpa，同时观察各接口不渗不漏为合格。打压试验合格后上报监理单位确认并且办理相关手续。试压过程中做好影像资料的保留工作。
特别注意：因此工程为跨年度工程，考虑到冬季冻害的问题，所以管道的严密性压力试验不采用水试压，必须采用气试压。试压时间必须达到24小时，并且在后续的工序中，一直保压。并且安排专职人员定期检查，及时补压。
四、管道的保温
管道打压合格后，对吊顶内的管道进行保温处理。保温材料为阻燃B1级橡塑保温管。保温管厚度；户内采暖房间厚度为10mm，公共过道及管径保温厚度为25mm。
五、质量要求
1、各给水预留口高度要求、浴缸300mm，淋浴1000mm（1-05户型高度为900mm）、坐便1-01户型主卫高度150mm、左偏180mm，1-05主卫高度70mm、左偏200mm,，1-01户型客卫、1-05户型客卫、1-02/03户型高度140mm，左偏140mm。洗手盆高度550mm，洗菜盆高度600mm,洗碗机高度600mm。热水器高度1-01户型高度为1400mm，其他户型高度为1500mm。
2、预留口管径要求
除热水器管径为de25mm以外，其他各立管均为管径de20。
3、预留口预埋深度要求
墙体上所有预留口必须垂直出墙、且凹于完成面3-5mm。
4、冷热水预留口间距要求
洗菜盆冷热水间距为100mm，淋浴间距为150mm,热水器间距为150mm 手盆、浴缸均为150mm。
6、 进户管径要求
1-01/1-05户型进户管径为de32mm，1-02/03进户管径为de25，热水干管管径为de25。
7、管道的保温厚度要求
采暖房间保温厚度为10mm，公共过道及管径保温厚度为25mm.

验收意见

监理单位
代 表：

年 月 日
建设单位
代 表：

年 月 日
施工单位
代 表：

年 月 日
附工序样板照片
