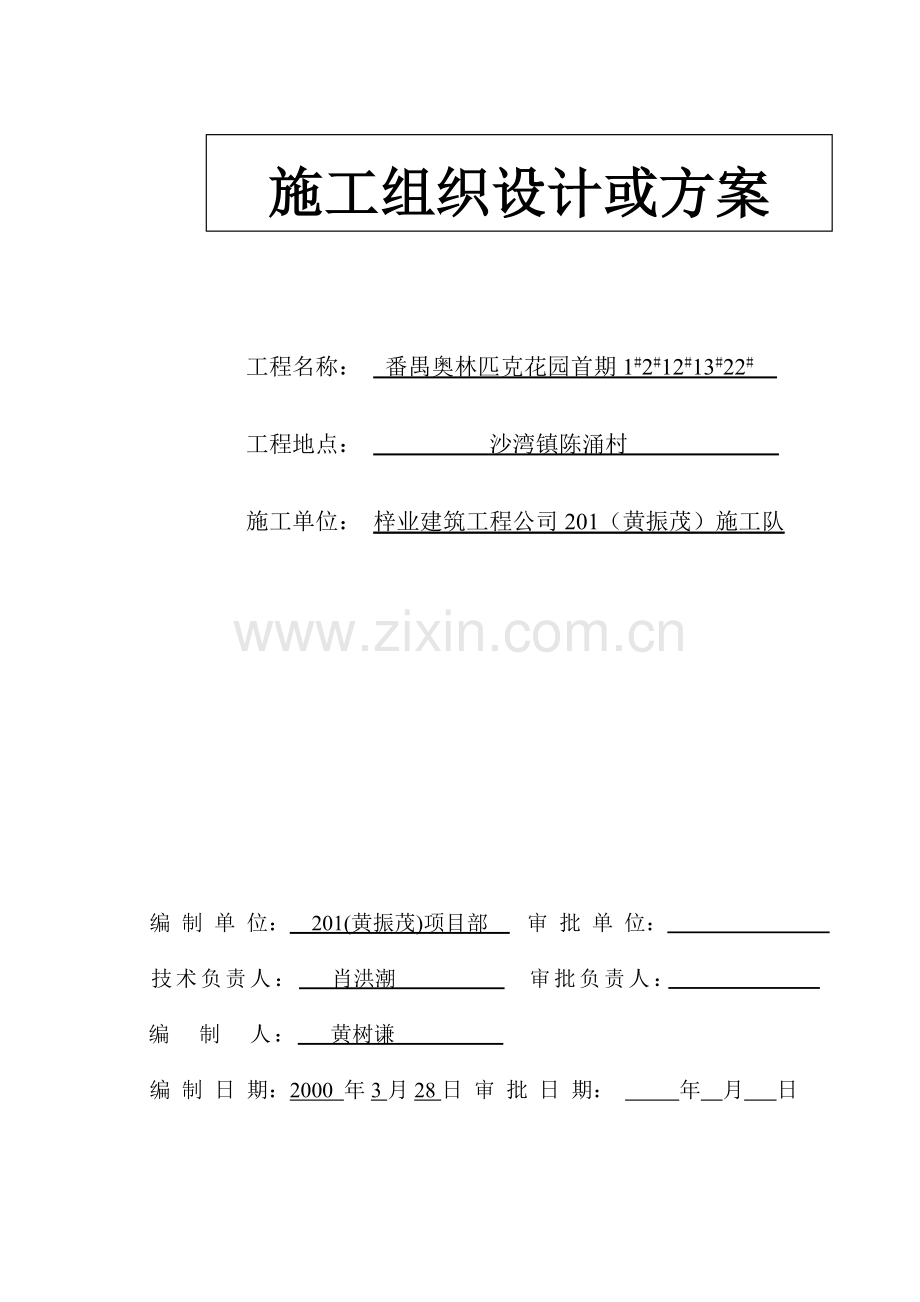

番禺奥林匹克花园施工方案.docx

施工组织设计或方案

工程名称： 番禺奥林匹克花园首期1#2#12#13#22#
工程地点： 沙湾镇陈涌村
施工单位： 梓业建筑工程公司201（黄振茂）施工队

编 制 单 位： 201(黄振茂)项目部 审 批 单 位：
技术负责人： 肖洪潮 审批负责人：
编 制 人： 黄树谦
编 制 日 期：2000 年3月28日 审 批 日 期： 年 月 日

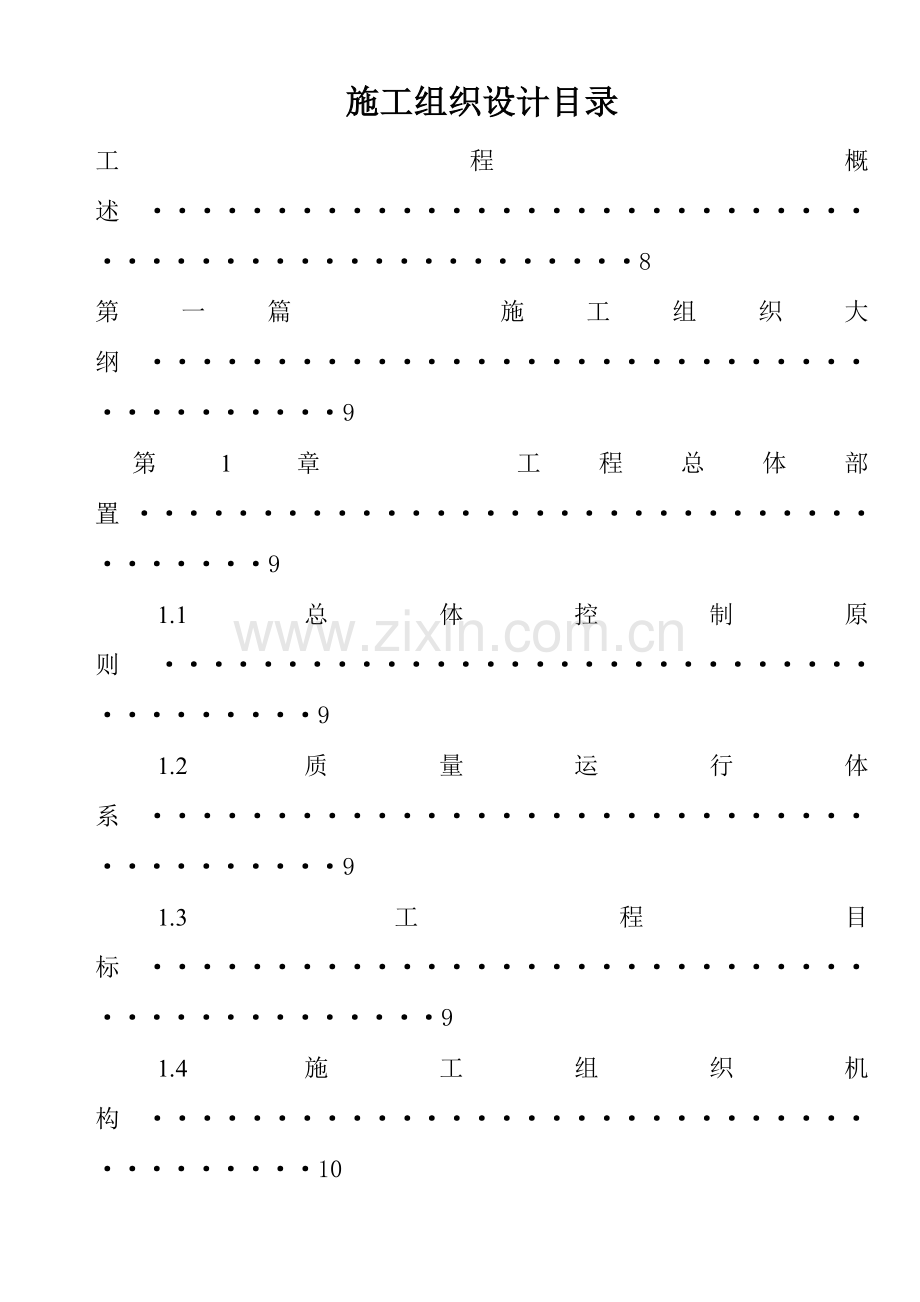

施工组织设计目录
工程概述 ···················································8
第一篇 施工组织大纲 ·······································9
第1章 工程总体部置 ·····································9
1.1总体控制原则 ······································9
1.2质量运行体系 ·······································9
1.3工程目标 ···········································9
1.4施工组织机构 ······································10
1.5施工准备 ··········································12
第２章 资源配置计划 ····································14
２.１主要施工机具需用计划 ·····························14
２.２现场临时给水 ·····································15
２.３主要材料需用计划表 ·······························15
2 .４劳动力配置计划 ···································15
第３章 保证工期目标的主要措施和承诺 ···················16
３.１施工阶段划分 ·····································16
３.２各阶段质量控制计划 ································17
３.３施工作业流程 ·····································17
３.３.１现场准备阶段 ···································17
３.３.２主体结构工程阶段 ·······························18
３.３.３砖结构砌体工程阶段 ·····························19
３.４施工总体进度计划 ·································19
３.４.1工期日标及承诺 ··································19
３.４.2工期进度控制措施 ·······························19
第 ４章 主要施工方案及过程控制 ·······················21
４．1 地下部分施工纲要 ································21
Ａ、桩基础施工 ·····································21
Ｂ、承台及地梁施工 ································21
4 . 2地上部分施工纲要 ································22
4 . 2 . 1框架结构主体结构施工 ·························22
（一）钢筋工程 ······································22
1、柱钢筋的安装 ································23
２、梁和板 ······································23
３、钢筋电渣压力焊连接工艺施工方法 ·············24
(1）操作要点 ··································24
（2）焊接参数 ·································24
4、钢筋工程施工流程图 ····························25
（二）砼工程 ········································25
1、本工程砼采用现场搅拌 ·························25
2、砼振捣要求 ····································27
3、砼施工缝的处理 ································28
4、砼的养护 ······································28
5、混凝土工程施工流程图 ·························29
（三）模板工程 ········································29
Ａ．施工准备 ······································29
Ｂ．施工方法 ······································29
２.１柱模板 ······································29
２.２楼面模板： ···································29
Ｃ、模板安装工艺 ···································31
1 柱模板安装 ····································31
2 梁模板安装 ····································31
３ 楼面模板安装 ···································31
Ｄ、模板拆除 ········································32
1 柱模板拆除 ·····································32
2 楼板、梁模板拆除 ·······························32
Ｅ、质量标准 ········································32
１保证项目 ········································32
２基本项目 ·········································33
Ｆ、施工注意事项 ·····································33
1 主要安全技术措施 ·······························33
２ 产品保护 ········································34
G、模板工程施工流程图 ·······························34
4．2．2排栅工程 ······································36
4．2．3屋面工程 ·······································36
第二篇 文明施工与现场管理 ·······························40
第5章 文明施工管理 ·································40
５．1文明章程 ·····································40
５．2现场管理措施 ·································40
５．3监控措施 ······································40
第 ６ 章施工平面管理 ··································43
６.１总体规划 ······································43
６.２建立责任区 ····································43
６.３现场布置 ······································43
６.４施工道路及水、电布置 ···························43
第三篇 关键过程控制措施 ·······························44
第 ７章 测量控制 ····································44
７.１平面控制 ·······································44
７.２标高控制 ······································44
７.３垂直度测量控制 ································45
７.４沉降观测 ·····································46
７.５测量所需仪器和工具 ····························46
第8章 混凝土施工 ····································47
8 . 1混凝土结构 ····································47
８.２砌筑工程 ······································50
第 9章 装修与装饰工程 ·······························50
9 .１装饰工程 ······································50
9.１.１墙面抹灰及罩面 ······························51
9 .１.２顶棚抹灰 ···································52
9 .２主要施工工艺 ··································53
9 .２. 1外墙陶土砖 ··································53
9 .２.２卫生间防水处理 ······························55
9 .２.３内墙、天花（白色乳胶漆） ··················55
9 . 3 门窗工程 ·····································56
9 .３.１施工准备 ···································56
9 .３.２操作工艺 ···································57
9 .３.３避免工程质量通病 ···························57
9 .３.４塑钢窗安装 ·································58
第四篇 安全管理 ·······································61
第１0章 安全管理体系 ································61
第 11章 安全管理制度 ································62
第 12章 安全管理措施 ································62
第五篇 质量管理 ·········································64
第 13章 质量管理文件 ································64
１3 .１质量程序文件 ·································64
１3 .２规范标准目录 ·································64
１3 .３文件资料控制 ································65
第 14章 质量控制程序 ································65
１4 .１质量策划 ····································65
１4 .２过程控制 ····································66
１4 .３检验和试验 ··································69
14 .４检验、试验设备的控制 ························70
１4 .５采购 ·········································70
１4 .６产品标识和可追溯性 ··························70
14 .７不合格品的控制 ······························70
１4 .８纠正预防措施 ·································71
１4 .９搬运、贮存、包装防护和交付 ··················71
１4 . 10职工素质保证 ································71
１4 . 11内部质量审核 ································72
１4 . 12质量记录及工程技术资料 ······················72
１4 . 13服务 ········································72
第 15章 质量保证技术措施 ····························73
１、施工准备工作的质量控制 ·························73
２、施工过程的质量控制 ·····························73
３、加强技术管理工作： ····························75
４、模板工程技术措施： ····························76
５、钢筋工程技术措施： ····························76
６、对预埋件、预埋钢筋、预留孔洞的保证措施： ·······76
７、砼质量保证措施： ······························77
第16章 竣工验收后保修工作的措施及承诺 ···········78
附页：
1、现场施工管理人员一览表 ····························80
2、施工总体进度计划 ··································81
3、施工总平面布置图 ··································82

工 程 概 述
本工程总建筑面积为14592.3m2，其中1# 、 2# 洋房为五层，12# 、13# 洋房为六层， 22#洋房为七层。
本工程建筑高度分别为２0.26m（五层）、23.26m （六层）。五层的洋房首层高度为4.2m，二、三、五层层高为3.0m，四层层高为3.25m。六层洋房的首层高度为4.2m，二、三、四、六层高度为3.0m，五层高度为32.25m。所有洋房的首层为商铺，二层以上为住宅。
具体装修情况如下：
部位
装修情况
屋面
防水层
面批1：2水泥砂浆25厚，加水泥粉抹光
楼地面
水泥砂浆找平。

外墙
A、 1：2：4水泥石灰砂浆打底（找平）16厚，1：2水泥砂浆贴200×100陶土面砖（颜色待定）。
B、 1：2.5水泥细砂浆打底16厚，面纵横扫水泥浆二遍，扫外墙漆，颜色及型号待定。

内墙面

厅、房
1：1：6水泥石灰砂浆打底20厚，扫档面扫白色乳胶漆。

厨房、厕所
1：1：6水泥石灰砂浆打底16厚，1：1水泥砂浆贴瓷片，颜色及规格待定。
门窗

白色塑钢门窗。

天棚
厅、房
批挡面扫内墙白色涂料
厨房、厕所
吊铝合金龙骨面铺石膏板，规格待定。
本工程按七度地震烈度设防，框架抗震等级为三级。砼强度等级：柱子1~3层为C25，四层以上为C20；梁板为C20；基础承台为C25。柱子首层要求采用焊接，二层以上采用绑扎。砌体采用M5水泥砂浆砌红砖。

第一篇 施工组织大纲
第１章 工程总体部置
１．１总体控制原则
为业主服务，采用先进的工艺和施工技术，降低施工成本，缩短施工周期，营造优质工程。贯彻执行国家、地区对环保、劳动安全、工业卫生、计量、消防的有关规定和标准。同时，加强内部施工管理及各工种的配合与协作。
１．２质量运行体系
进行全过程管理，深入贯彻各要素引用的规程、程序文件。确保各项质量活动规范化、程序化，并持续有效运行，不断完善，提高施工过程的质量保证能力。
１．３工程目标：
1. 3. 1质量目标及承诺：合同范围内全部工程达到或超过国家建筑安装工程质量检验评定优良标准。一次合格率100％，即工程质量确保优良工程。
1. 3. 2工期目标及承诺：单栋的总工期为108天，但各栋的工期按照实际开工的日期开始起算。
１.３.３施工现场：强化施工科学管理，创安全、文明样板工地。
１.３.４安全生产目标：杜绝死亡事故发生，月度轻伤事故频率控制在千分之二以内。
１.３.５社会效益目标：杜绝质量投诉，各方评价良好、满意。
１.３.６保修承诺：土建一年，天面防水三年，水电安装半年。
１.３. ７材料：所有材料，在建设单位认可后我司按板定货。
１.４施工组织机构
（一）管理体系
我司将依照“信守合同、规范施工、确保质量、用户满意”的质量方针，确保按预定的管理目标完成本工程。
为确保优质完成该工程，我公司拟选派施工质量好、进度快、管理强的施工队伍作为劳务层承担施工，组建一个业务精、会管理，精干、高效、服务周到的项目经理部作为管理层，对本工程的质量、进度、安全、文明施工等全面负责，同时拟选派有创优良工程经验的人员担负现场主办施工员及质安员。随着工程进度的不断展开，将及时调整充实现场施工管理人员，以满足工程之需要。各管理组职能分工如下页：

各管理组职能分工图
　　　　　　　　　　　　　　轴线、标高复核
　　　　　　　　　　　　　　隐蔽工程验收
　　　　　　　　　　　　　　预留洞口、埋件、管线
　　　　　　　　　技　　　　技术交底、落实各项技术措施
　　　　　　　　　术　　　　质量、安全检查
　　　　　　　　　管　　　　配合比控制及各种材料、试件检验
　　　　　施　　　理　　　　设计变更及各种签证
　　　　　　　　　　　　　　机械管理及机械维修
　　　　　工　　　　　　　　技术资料管理

　　　　　管　　　　　　　　落实日、旬、月形象进度计划
　　　　　　　　　　　　　　落实各种配合比计划的实现（包括　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　理　　　现　　　　劳力、机械配料、材料用量计划等）
项　　　　　　 场　　　　现场总平面管理（包括各种材料、
　　　　　　　　　管　　　　成品、半成品堆放及设施布置）
　　　　　　　　　理　　　　墨线组（施工放线测量）
目　　　　　　　　　　　　 填写施工日志及砼搅拌质量记录　　　　　　　　　　　　　　　　　　　　　　
　　 　　　　　　　　　　　和定期的安全生产及质量检查制度

管　　　　　　　 材　　　　计划及供应
　　　　　　　　　料　　　　限额领料、供料
　 　　　　　　　组　　　　文明施工
理
　　　　　后　　　生　　　　伙房
　　　　　勤　　　活　　　　生活设施（现场）
　　　　　管　　　组　　　　临时设施
　　　　　理　　　　　　　　医疗室

　　　　　　　　　保　　　　现场出入制度
　　　　　　　　　卫　　　　产品保护
　组　　　　安全防火
(二)现场施工项目管理架构图
项目经理

施工技术组
质量控制组
计划统计组
材料组
机电设备组
综合治理组

棚
工
班

模板
班

钢筋工班

油漆工

砼工班

门窗班

水电焊工班
机械维修班
瓦工班

１．５施工准备
１、技术准备
（ｌ）根据本工程规模、结构特点，组建有施工经验、有开拓精神和工作效率高的项目管理班子，做到分工明确，职责分明。
（２）组织有关人员全面熟悉施工图纸，并进行自审，对图纸上存在的问题、错误、矛盾进行汇总，并向设计院提出建议性方案。
（３） 对施工重点、难点部位，进行研讨，并结合现场实际情况采取有效措施。
（４）对设计采用的新材料、新技术、新工艺进行研讨、制定实施计划。
（５）做好钢筋、木工的翻样工作，做好模板设计。
（６）制定各项管理制度，编制各项作业指导书。
（7）进行分层次的技术、安全、质量、文明施工、现场管理制度交底。
（８）向甲方提交开工报告，协助甲方办理《施工许可证》。
（９）向建设局、环保局报送《工程项目施工噪声登记表》，办理《夜间施工许可证》。
2 、现场准备
Ａ、临时水、电、道路及施工临建房的准备
１）进行施工组织细化设计，按照施工组织设计中的现场总平面布置进行平面规划，做好现场道路，临时设施施工。
２）了解现场地形、道路、供电、供水状况，做好有关移交工作。
３）编制详细的临水、临电设计。
４）根据现场测量点，进行场地控制网测放，设置场地控制测量标桩，建立测量控制网。
５）搭设临建，包括仓库、配电房、办公室、食堂、厕所、职工宿舍等等。
Ｂ、材料准备
ｌ）根据施工进度计划和预算中的工料分析，编制工程中所需的材料用量计划，作为备料、供料和确定仓库、堆场面积及组织运输的依据。
２）根据材料用量计划，做好材料的订货和采购工作。并组织材料按计划进场及保管。在主体结构施工中，要充分做好钢筋与混凝土的材料供应计划，在装饰收尾阶段要做好零星材料的供应计划。
Ｃ、施工机具准备
施工前必须做好设备的保养工作，编制施工机具需用量及进退场计划，并按施工组织机械进场就位。
Ｄ、劳动力准备
按照劳动力需用量计划组织好各专业队伍进场，并办理有关手续，同时编制培训计划，包括规章制度安全施工、操作技术和精神文明教育内容。
第２章 资源配置计划
2．1主要施工机具需用计划
施工机械表及需用电量计划
序号
机 械 名 称
规 格
单位
数量
1
经 纬 仪
2²
台
1
2
水 准 仪
DS3
台
2
3
装载机
ZL30B轮式
台
1
4
高速提升机
2.0 ╳ 3.00 2.0 ╳ 2.2
台
5
5
发电机
135KW
台
1
6
砼搅拌机
500L
台
4
7
砂浆搅拌机
10KW
台
8
8
闪光电焊机
BS1--330 90~270A
台
1
9
对焊机
UN0 75KVA
台
1
10
砂轮机
3.5KW
台
5
11
卷扬机
10KW
台
7
12
钢筋弯曲机
WJ40—1 40MM
台
2
13
钢筋切断机
QJ40—1 40MM
台
2
14
碎路机
3KW
台
1
15
套丝机
3.5KW
台
2
16
自动气焊切割机
G—30
台
2
17
冲击钻

台
4
施工机械表及需用电量计划（续表）
18
台钻

台
6
19
手枪钻

台
10
20
钢管门式架

付
10000
21
人 货 车
1.25T
辆
3
22
货 车
5T
辆
6
施工现场的临时用电详见《施工平面布置图》。
２.２现场临时用水
详见《施工平面布置图》。
2 . 3 材料需用计划表：
序号
名 称
单 位
数 量
1
φ10以内钢筋
吨
150
2
φ10以外钢筋
吨
470
3
松杂枋板材
立方
630
4
胶合板
张
4400
5
水泥
吨
4200
6
砂
立方
7500
7
石子
立方
9200
2 . 4 劳动力配置计划：
劳动力计划表
序号
工种
人数
备注
1
砼工
70
开工陆续进场
2
木工
95
开工分批进场
3
铁工
60
开工进场
4
砌砖工
100
结构完成二层后进场
5
装修工
120
装修阶段进场
劳动力计划表（续表）
6
油漆工
40
结构结束时进场
7
架子工
25
包杂工
8
机械、电工
10

第３章 保证工期目标的主要措施和承诺
３．1施工阶段划分：
本工程可划分为五个施工阶段，即：施工准备阶段、基础施工阶段、主体施工阶段、安装及装修阶段和室外工程收尾阶段，分段节拍流水作业。
A、施工准备阶段：重点完成承包合同谈判签约，调集人、材、物等施工力量，进行平面布置、图纸会审、办理开工有关部门手续，开展技术。质量交底工作，目标是充分做好开工前的各项准备工作，争取早日开工。
B、基础施工阶段：由于本工程的基础桩部分为甲方直接分包，不属于我公司施工，我公司只施工基础承台部分。因此基础部分只控制承台、地梁的施工质量以及基础防雷预埋。
C、上部结构施工阶段：在本阶段内，模板与砼浇筑施工是本主体结构施工的重点。待结构施工差不多一半后，适时插入室内装饰、安装工程及部分外装饰等工作。上体装饰、安装全面铺开。该阶段为工程的施工高峰期。该阶段前半部分以装饰为主，安装跟进，后半部分转换为以安装为主，装饰配合，其它各专业也全面展开，此为工程竣工的关键阶段，是文明施工和安全生产较难控制的阶段，重点是做好各方的协调工作。
D、室外工程收尾阶段：主要做好调试，消项收尾，清场工作。
3 . 2 各阶段质量控制计划：
总体施工程序图

承台及地梁
外墙装饰

主体结构
砌体
室内粗装修
室内精装修

水电安装
调试
竣工

3 .2.1 基础施工阶段：包括前期准备阶段，现场坐标建立与复测。基础施工阶段重点控制承台及地梁的施工质量、混凝土结构柱施工定位精度。
3.2.2主体施工阶段：重点控制梁、柱施工质量。
3.2.3装修工程施工阶段：推行样板作业法，树立样板墙、样板间，并全面推广。严格控制作业流程，按五大关键环节实施过程管理：材料控制→作业管理→工艺管理→验收标准→产品保护。
3 . 3 施工作业流程
3.3.1 现场准备阶段：

测量准备
主轴测定
验线、座标水准点
建筑物定位

仪 校 红 订
器 核 线 方
检 图 桩 案
定 纸 水
准
点
平 标
面 高
控 控
制 制
网 网

引
测
至
场
内
机
械
定
位

3.3.2 主体结构工程阶段
主体结构施工重点控制在梁、柱轴线、柱身垂直度及梁身几何尺寸。板面平整度。其工艺流程如下：

埋件
安装
砼质量
监控
埋设埋件
孔洞预留

投
线
施工缝
处理
柱绑
钢筋
浇筑
混凝
土

板梁
横施
工缝
处理
梁板
绑筋
梁板验收

砼养护
逐层循环
养护
拆模
投线

3.3.3砖结构砌体工程阶段：
施工中重点控制墙轴线、墙身平整度、砌筑质量。其施工流程详见下页：
3.4施工进度计划
考虑到现场施工条件及施工总进度要求，将各个单项工程分流水段组织施工，保证支模绑钢筋，浇筑混凝土、养护、放线各工序每天连续施工。室内、室外、地面、高空交叉作业，合理科学安排，见缝插针。
3.4.1工期目标及承诺
承诺：单栋的总工期为108天，但各栋的工期按照实际开工的日期开始起算。即保证本项目的各栋工程分别在各自的108日历天内竣工。
3.4.2工期进度控制措施：
按业主指定工期要求，确定各阶段工作日，以天为单位进行控制，在施工管理上实行责任包干，推行“六定五包”，即定人、定位、定量、定质、定时间、定奖金：包工期、包安全、包质量、包用工、包文明施工。充分利用时间和空间，提高作业效率，确保提前交付，应做好如下工作：
1、运用现代化管理方法指导生产、加强动态管理。充分利用已有资源组织材料、人力资源的合理配置。保障各阶段施工的连续性，消除窝工、停工现象。
2、优化网络计划管理，综合考虑机械、设备、材料的相应关系，使各工种、各工序实施紧密的交叉搭接，对每道工序制定相应的调整措
砌砖工程施工流程图

施。
3、合理配置施工机械设施，提高使用效率，保证各项作业、各工种之间的高度协调，发挥最大的生产潜力，实现工期目标值。
4、协调好安装与土建的关系，基本做到结构与安装同步进行，安装不拖延，合理组织流水施工。
5、保障混凝土的搅拌和供应，控制浇筑时间。
6、充分考虑季节性施工因素的影响及雨天施工，采取有效措施，确保连续工作。
7、选聘技术熟练、纪律严明、能打硬仗的高素质的作业队伍在该工程上施工。
8、制定切实可行的季节施工措施，以确保本工程连续施工。
9、工程所用材料、机械设备供应在统一管理、统一规划下，依据工程进度和技术标准，做到计划准确、分批订购，按期供货。
１０、施工进度控制计划，见附图。

第4章 主要施工方案及过程控制
4.1 地下部分施工纲要
A、桩基础的施工
由于本工程桩基础由甲方直接分包，不属我司施工，因此本施工方案不包括基础桩的施工。
B、承台及地梁施工
桩头上方要求人工处理，并将柱头钢筋理顺扳直；桩顶标高应全面复核，将高出的部分切掉。地梁、承台底用C10素砼垫层，侧模采用木模板进行支撑，模板安装完成后，依次安装地梁钢筋、桩顶（承台）钢筋及柱基钢筋，经验收签证后进行砼浇捣。承台、柱基及地梁同时浇砼，浇筑完成后派专人淋水养护。
4.2地上部分施工纲要
根据结构特点，按流水作业原则，以生产工艺划分施工单元及施工段，施工过程中处理好各段、各专业之间的衔接。
以梁、柱、板轴线及垂直度控制作为关键工序。结构轴线上下贯穿，采用经纬仪进行监测，缩小施工偏差。模板安装阶段围绕质量通病的防治预控，制定各项具体措施。
重点控制：Ａ．模板起弧不平：
Ｂ．阴阳角不顺直；
Ｃ．轴线偏移；
Ｄ．模板拼缝及柱根模板缝不严；
Ｅ．梁板节点模板错搓。
4.2.1框架结构主体结构施工
（一）钢筋工程
梁、板、柱的钢筋钢筋现场制作和安装。绑扎前必须认真按图核对钢筋的钢号、直径、形状、尺寸、数量是否与配料单和加工牌相符，检查无误后方可绑扎，现场应先制梁、板、柱的砼垫块并按分类规格堆放，要求梁每１米距离设置一垫块，板每平方米设置一垫块，且面层钢筋也必须用同标号砼垫块绑扎，以确保楼板面层钢筋位置。梁、板钢筋采用搭接接头，搭接长度按设计要求，搭接口应错开50％。可用杠杆法及手动葫芦等安装梁的钢筋，入模前，必须认真复核准确。梁及板的底层钢筋就位后，即时插入预埋管线安装，再进行绑扎面钢筋。
１、柱钢筋的安装
