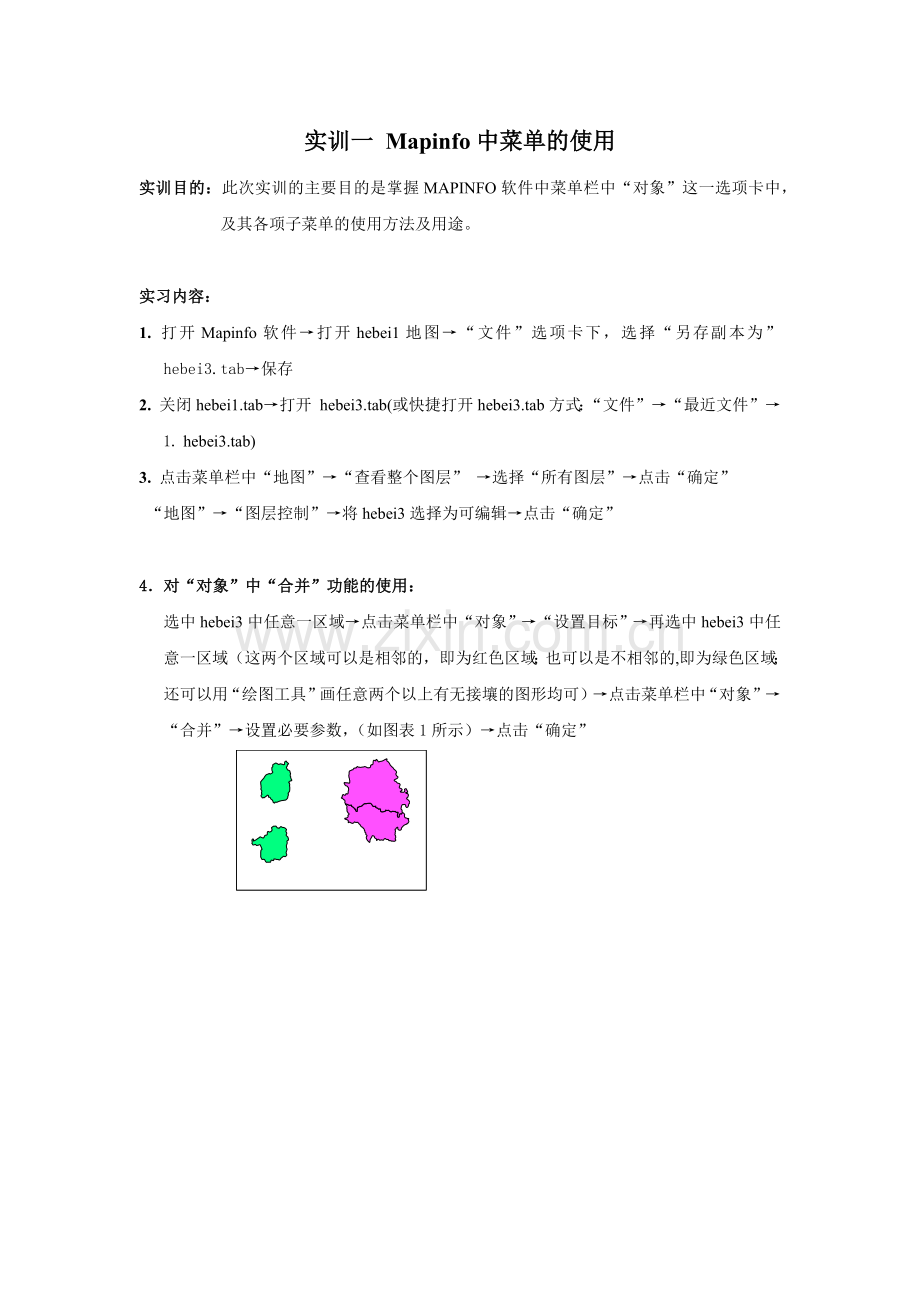

实训一 Mapinfo中菜单的使用
实训目的：此次实训的主要目的是掌握MAPINFO软件中菜单栏中“对象”这一选项卡中，及其各项子菜单的使用方法及用途。

实习内容：
1. 打开Mapinfo软件→打开hebei1地图→“文件”选项卡下，选择“另存副本为”hebei3.tab→保存
2. 关闭hebei1.tab→打开 hebei3.tab(或快捷打开hebei3.tab方式：“文件”→“最近文件”→ 1. hebei3.tab)
3. 点击菜单栏中“地图”→“查看整个图层” →选择“所有图层”→点击“确定”
“地图”→“图层控制”→将hebei3选择为可编辑→点击“确定”

4．对“对象”中“合并”功能的使用：
选中hebei3中任意一区域→点击菜单栏中“对象”→“设置目标”→再选中hebei3中任意一区域（这两个区域可以是相邻的，即为红色区域；也可以是不相邻的,即为绿色区域；还可以用“绘图工具”画任意两个以上有无接壤的图形均可）→点击菜单栏中“对象”→“合并”→设置必要参数，（如图表1所示）→点击“确定”

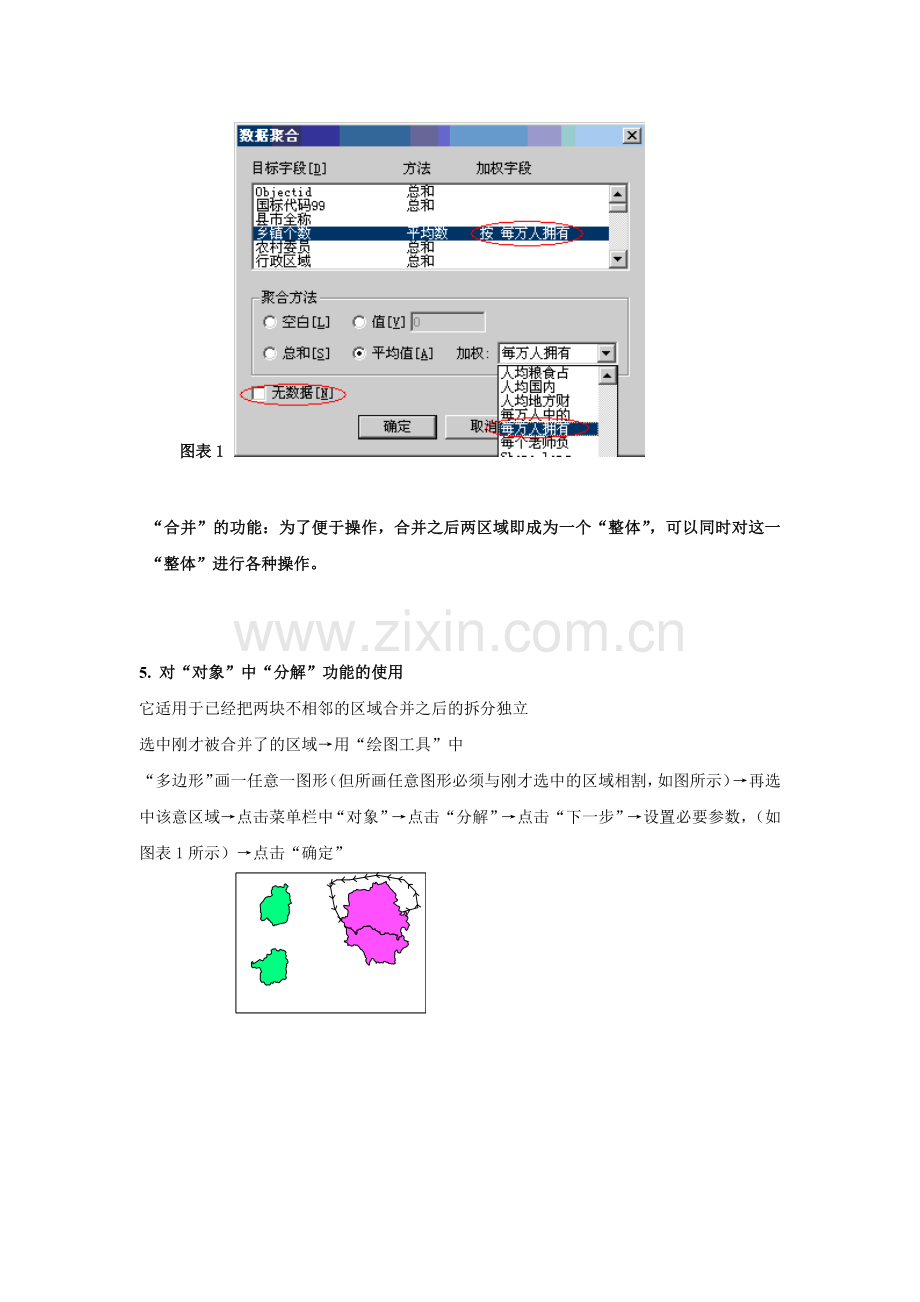

图表1

“合并”的功能：为了便于操作，合并之后两区域即成为一个“整体”，可以同时对这一“整体”进行各种操作。

5. 对“对象”中“分解”功能的使用
它适用于已经把两块不相邻的区域合并之后的拆分独立
选中刚才被合并了的区域→用“绘图工具”中
“多边形”画一任意一图形（但所画任意图形必须与刚才选中的区域相割，如图所示）→再选中该意区域→点击菜单栏中“对象”→点击“分解”→点击“下一步”→设置必要参数，（如图表1所示）→点击“确定”

图表1

注：“分解”与“分割”之间的区别，“分解”和“分割”对于已经“合并”的区域来说，所达到的最终效果是一样的，但是“分解”只可以对已经“合并”过的区域进行操作才有效，而“分割”既可以对已经“合并”过的区域有效，也对没有“合并”过的某一单独区域有效。

6. 对“对象”中“缓冲区”功能的使用：
选中hebei3中任意一区域（如图1）→点击菜单栏中“对象”→“缓冲区”→设定必要参数（如图表1）
（注：“半径”中“值”的设置可以为负数，即向内缓冲，如图4所示）
图2为向外缓冲效果图
图3为向外缓冲叠加图
图5为向内缓冲叠加图
“缓冲区”的功能：以所设的半径值为边界，且以某一平滑度进行区域的增长或缩小

图1 图2
图3 图4
图5
图表1

7. 对“对象”中“外接多边形”功能的使用：
图1 图2
图3
选中hebei3中任意一区域（如图1）→点击菜单栏中“对象”→再点击“外接多边形”（图2即为图1的外接多边形）
两者叠加效果图如图3
注：“外接多边形”操作结束之后出现的是一个凸多边形

8. 对“对象”中“封闭”功能的使用：
利用“绘图工具”中“折线”画一个图形（如图1所示）→选中该图形→点击菜单栏中 “对象”→“封闭”→点击“确定”→将原折线拖开即可以看到一个封闭的图形
效果图如图2所示

图1 图2

9. 对“对象”中“Voronoi(多边形)”功能的使用：
首先利用“绘图工具”中“符号”在hebei3的空白处点若干个“星星”（如图1）→利用“主工具条”中“矩形选择”将所有的“星星”都选中→点击菜单栏中“对象”→“voronoi[V]” →利用“绘图工具”中“区域样式”→“填充”→“图案”选择“无”→“边线”中的“样式”和“颜色”均可以根据自己的喜好做相应的修改，（如图2所示）
“voronoi[V]”的功能：图中任意一个“星星”到其他各相邻的“星星”的距离均相等，利用这一特点可以用来做负载用。

图1 图2

10. 对“对象”中“分割”功能的使用：
选中刚才被合并了的区域→点击菜单栏中“对象”→“设置目标”→用“绘图工具”中
“多边形”画一任意一图形（但所画任意图形必须与刚才选中的区域相割，如图所示）→再选中该意区域→点击菜单栏中“对象”→点击“分割”→点击“确定”

注：“分解”与“分割”之间的区别，“分解”和“分割”对于已经“合并”的区域来说，所达到的最终效果是一样的，但是“分解”只可以对已经“合并”过的区域进行操作才有效，而“分割”既可以对已经“合并”过的区域有效，也对没有“合并”过的某一单独区域有效。

11. 对“对象”中“擦除”功能的使用：
选中被擦除的区域→点击菜单栏中“对象”→“设置目标”→在被选中区域利用“绘图工具”中“多边形”画一任意一图形→再选中该意区域（如图1所示）→点击菜单栏中“对象”→点击“擦除”→点击“确定”（擦除后的效果如图2所示）
图1 图2

12. 对“对象”中“擦除外部”功能的使用：
操作步骤如“擦除”，但效果不同，（结果如图3所示）
图3

13. 对“对象”中“折线分割”功能的使用：
任意选择一区域（如图1）→点击菜单栏中“对象”→“设置目标”→用“绘图工具”中
“折线”画一任意折线（如图2所示）→再选中该折线→点击菜单栏中“对象”→点击“折线分割”→点击“下一步”→点击“确定”（效果图如图3所示）

图1 图2
图3

14. 对“对象”中“重叠节点”功能的使用：
利用“绘图工具”中“多边形”画一任意多边形（如图1）→再用“折线”在多边形上画一折线，（如图2所示）→选中该多边形→点击菜单栏中“对象”→“设置目标”→再选中折线→点击菜单栏中“对象”→“重叠节点”
（效果图如图3所示）
“重叠节点”的功能：起记号作用，增加了节点个数，为编辑图形提供了方便，但整个操作过程并没有改变原来的图形形状

图1 图2
图3

15. 对“对象”中“检查区域”功能的使用：
利用“绘图工具”中“多边形”画两个以上有重叠部分的任意多边形→利用主工具条中“矩形选择”或利用shift键选中刚画的多边形→点击菜单栏中“对象”→“检查区域”→设定必要参数，如图表1所示：
效果图如图1、2所示
图1 图2
图表1
“检查区域”的功能是：检查数字化过程中的错误

16. 对“对象”中“节点抓取/抽稀”功能的使用：
选中hebei3中任意一区域（如图1）→点击“绘图工具”中“整形”→点击菜单栏中“对象”→“节点抓取/抽稀” →设定必要参数，如图表1所示
（效果图如图2）
“节点抓取/抽稀”的功能是：减少节点数目，与此同时，图形的形状也将发生改变
图1 图2

图表1

17. 对“对象”中“平滑”功能的使用：
用“绘图工具”中的“折线”工具随意画出一条折线段（如图1）→再次选中该折线段→菜单栏中“对象”→再点击“平滑”（效果图如图2所示）
（综合效果如图3）
注：撤消平滑即为从图2到图1的过程
图1 图2

18、对“对象”中“转换为区域、转换为折线”功能的使用：
该功能的作用是：区域与折线之间的强制转换。

四、实训报告
1．写出本次实训的主要内容。
2．写出本次实训的具体实施步骤及完成情况。
3．写出本人通过本次实训对专业学习的认识、感想、建议等
