脚手架施工方案
脚手架施工方案
一、 工程概况:
濉溪英伦城邦住宅小区2#楼工程位于濉溪英伦城邦住宅小区院内。地上七层，建筑物最大高度22m。建筑面积5191.5平方米。
二、 编制依据
1、濉溪英伦城邦住宅小区1#楼工程施工图
2、《施工组织设计》
3、《建筑施工手册》
4、国家现行有关规范、规程、标准，《建筑施工扣件式钢管脚手架安全技术规范》等。
5、类型与本工程相似工程的施工技术经验及资料。
三、 脚手架搭设主要方案及构造要求：
1、本方案采用单立杆落地式脚手架
2、本方案落地式脚手架取最大搭设高度24m进行验算。本计算根据中国建筑出版社《建筑施工脚手架实用手册》、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001；
3、横向水平杆、纵向水平杆和立杆是传递垂直荷载的主要构件。而剪力撑、斜撑和连墙件主要保证脚手架整体刚度和稳定性的。并且加强抵抗垂直和水平作用的能力。而连墙件则承受全部的风荷载。扣件则是架子组成整体的联结件和传力件。
四、 使用材料

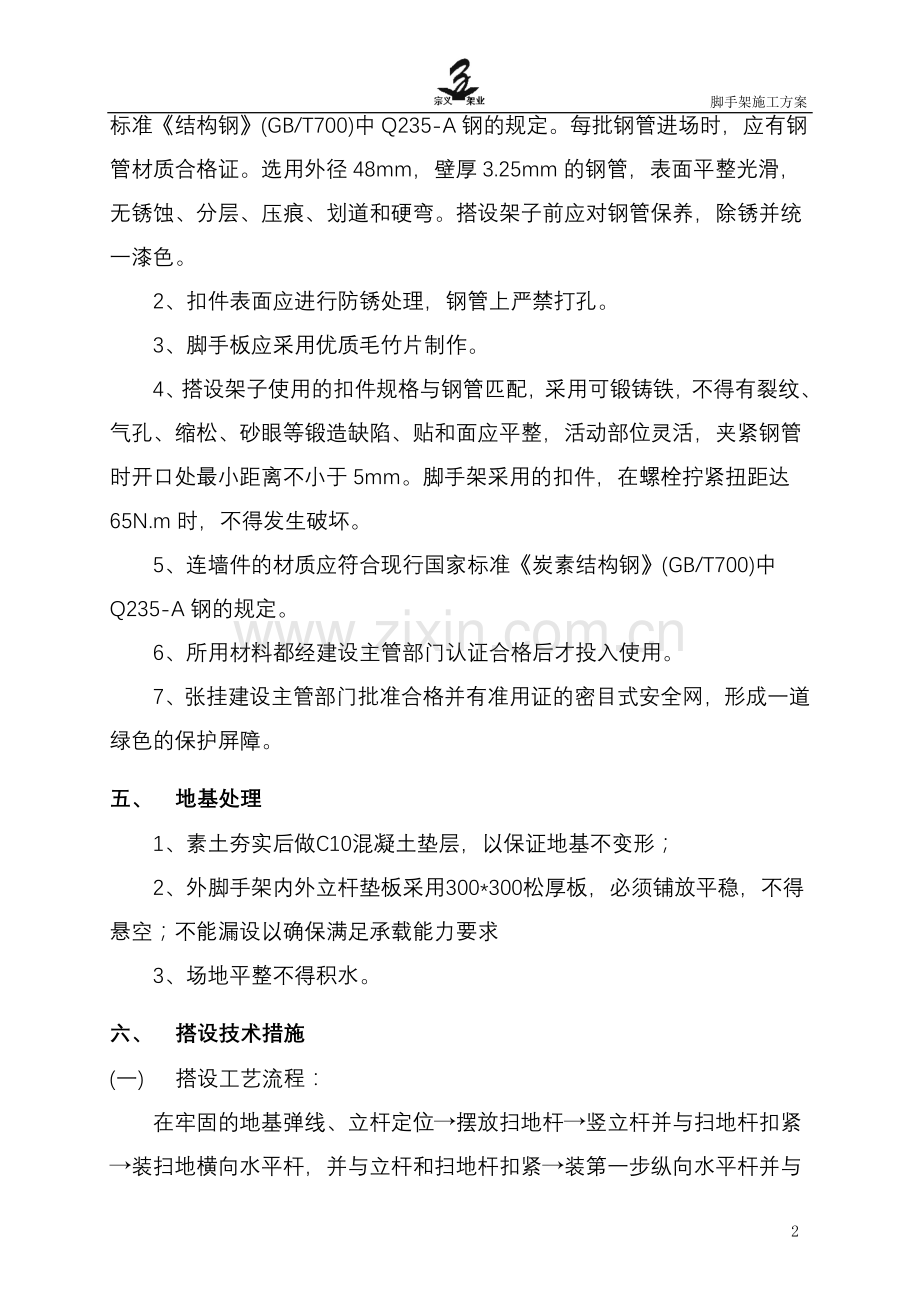

1、钢管采用力学性能适中的Q235-A钢，其力学性能应符合国家现行标准《结构钢》(GB/T700)中Q235-A钢的规定。每批钢管进场时，应有钢管材质合格证。选用外径48mm，壁厚3.25mm的钢管，表面平整光滑，无锈蚀、分层、压痕、划道和硬弯。搭设架子前应对钢管保养，除锈并统一漆色。
2、扣件表面应进行防锈处理，钢管上严禁打孔。
3、脚手板应采用优质毛竹片制作。
4、搭设架子使用的扣件规格与钢管匹配，采用可锻铸铁，不得有裂纹、气孔、缩松、砂眼等锻造缺陷、贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。脚手架采用的扣件，在螺栓拧紧扭距达65N.m时，不得发生破坏。
5、连墙件的材质应符合现行国家标准《炭素结构钢》(GB/T700)中Q235-A钢的规定。
6、所用材料都经建设主管部门认证合格后才投入使用。
7、张挂建设主管部门批准合格并有准用证的密目式安全网，形成一道绿色的保护屏障。
五、 地基处理
1、素土夯实后做C10混凝土垫层，以保证地基不变形；
2、外脚手架内外立杆垫板采用300*300松厚板，必须铺放平稳，不得悬空；不能漏设以确保满足承载能力要求
3、场地平整不得积水。
六、 搭设技术措施
(一) 搭设工艺流程：
在牢固的地基弹线、立杆定位→摆放扫地杆→竖立杆并与扫地杆扣紧→装扫地横向水平杆，并与立杆和扫地杆扣紧→装第一步纵向水平杆并与各立杆扣紧→安第一步横向水平杆→安第二步纵向水平杆→安第二步横向水平杆→加设临时斜撑杆，上端与第二步纵向水平杆扣紧→安第三、四步纵向水平杆和横向水平杆→安装二层与柱拉杆→接立杆→加设剪力撑→铺设填芯杆及脚手板，绑扎防护及档脚板、立挂安全网。
拆除工艺流程与搭设工艺流程相反。
(二) 搭设方法：
立杆横距b=0.8m，主杆纵距L=1.5m。内立杆距墙0.3m。
根据规定，施工均布荷载Qk=2.0KN/㎡。
剪刀撑连续满搭，剪刀撑跨5个立杆，斜杆与地面成45—60度角。
(三) 搭设施工:
1. 施工准备:
对钢管、扣件、脚手板、密目网、安全网等进行验收,不合格产品严禁使用。
检验合格的构配件应按品种、规格分类堆放整齐,堆放场地不得有积水。
清除搭设场地杂物,平整搭设场地。
2. 扫地杆搭设:
搭设纵横向扫地杆:纵向扫地杆采用直角扣件固定在距离垫板上皮不大于200mm处的立杆上,横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上.
3. 立杆搭设:
立杆接长除顶层顶步可采用搭接外,其余各层、各步接头必须采用对接扣件连接。
立杆上的对接扣件应交错布置,两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向上错开的距离不宜小于500mm,各接头中心至节点的距离不宜大于步距的1/3。
顶部立杆如需要搭接时：搭接长度不应小于1m，应采用3个旋转扣件固定，端部扣件盖板的边缘至杆端部距离不应小于100mm。
开始搭设立杆时,每隔5根设置一根抛撑,直至连墙件安装稳定后,方可根据情况拆除。
当搭至有连墙件的构造点时,在搭设完该处的立杆、纵向水平杆﹑横向水平杆后,应立即设置连墙件,以确保搭设过程中的安全。
外柱顶端应高出屋面上口1.2m，并做超高护栏。
4. 纵向水平杆搭设:
纵向水平杆设置在立杆内侧,其长度不宜小于3跨。
纵向水平杆接长:采用对接扣件连接时,对接扣件应交错布置,两根相邻纵向水平杆的接头不宜设置在同步或同跨内,不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm,各接头中心至最近主节点的距离不宜大于纵距的1/3;当采用搭接方式连接时,搭接长度不应小于1m,应等间距设置3个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆的距离不应小于100mm。
在脚手架的同一步中,纵向水平杆应四周交圈,用直角扣件与内外角部立杆固定。
5. 横向水平杆搭设:
主节点处必须设置一根横向水平杆,用直角扣件扣紧且严禁拆除。主节点处两个直角扣件的中心距离不应大于150mm。
横向水平杆两端采用直角扣件固定在纵向水平杆上方。
可在两主节点间加设横向水平杆，横向水平杆间距不得大于700 mm,以方便搭设作业面脚手板。
6. 连墙件设置:
连墙件采用两步两跨，竖向间距 3.60 米，水平间距3.00 米，采用双扣件连接。
连墙件应靠近主节点,偏离主节点的距离不应大于300mm。
连墙件应呈水平设置,当不能水平设置时,与脚手架连接的一端应下斜连接，严禁采用上斜连接。
7. 剪刀撑搭设：
外侧立面两端各设置一道剪刀撑，并由底部到顶连续设置，中间连续设置剪刀撑，每道剪刀撑跨越五个立杆间距，斜杆与地面倾角为45～60度。
剪刀撑斜杆的接长采用搭接，搭接应符合纵向水平杆的搭接要求。
剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心至主节点的距离不宜大于150mm。
剪刀撑应随立杆、纵向、横向水平杆等同步搭设，各底层斜杆下端均必须支撑在垫块或垫板上。
8. 作业层、填芯杆、栏杆和挡脚板的搭设：
栏杆、挡脚板均应搭设在外立杆的内侧。
每步架之间设双排栏杆扶手，上口高度为1.2m，挡脚板高度不应小于180mm。
作业层脚手板应铺满、铺稳。
脚手板采用搭接铺设，接头必须支在横向水平杆上，搭接长度大于200mm，其伸出水平杆的长度不应小于100mm。
拐角、平台口处的脚手板应与横向水平杆可靠连接，防止滑动。
每隔两层设一道纵向双填芯杆。
9. 安全防护设置：
安全平网：首层架体底部采用竹胶板加密目网封闭严实，中间每隔10m或三至四层设置一道安全平网，且施工层脚手板下也要加一道安全网，网应铺满，其封闭和连接均应严密。
密目网：脚手架外立杆内侧应立挂密目网，网与架体及网与网之间用5mm尼龙绳固定封闭严密。
10. 洞口：
施工时提升架等运输机械要求在架体上开洞作为出入口，不允许断开钢管立杆，如断开大横杆，则要求加设斜杆及设置横向支撑予以加强。
洞口处增设的斜杆应采用旋转扣件优先固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线距中心节点距离不应大于150mm。
洞口两侧增设的横向支撑应伸出增设的斜杆端部，增设的短斜杆端部应用双扣件扣死。
11. 安全通道
为保证施工人员进出施工现场时安全，防止高空坠物伤人，在建筑物首层入口设置安全通道。安全通道采用钢管架支撑，上部双层满铺竹笆及防护网以防止坠物。
主要参数：
立杆横距 (m)：1.8 ；
立杆纵距 (m)：1.8 ；
防护棚高度 (m)：3 ；
上下防护层间距 (m)：0.6 ；
立杆步距 (m)：1.5 ；
斜撑与立杆连接点与地面的距离 (m)：1.5 ；
斜撑与立杆连接点到下防护层的距离 (m): 1.5；
顶部水平钢管搭设方式：钢管沿纵向搭设 ；
顶部水平钢管间距 (m)：0.5 ；
钢管类型：Φ48 × 3.25 ；
扣件连接方式：单扣件；
简图如下：

七、 脚手架拆除：
(一) 拆除准备：
1．全面检查脚手架的扣件连接、连墙件、支撑体系是否符合构造要求。
2．应由工程技术负责人进行拆除安全技术交底。
3．清除脚手架上的杂物及地面障碍物。
(二) 拆除作业：
1．划出工作区标志，严禁非施工人员进入现场。
2．拆除顺序：自上而下逐层进行，严禁上下同时作业，后绑者先拆，一般应先拆拉结杆、脚手板、剪刀撑，后拆小横杆、大横杆、立杆等。
3．连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架，分段拆除高度不应大于2步，如高差大于2步，应增设连墙件进行加固。
4．统一指挥、上下呼应、动作协调，当解开与另一人有关的扣件时，应先告知对方，以防坠落。
5．当脚手架拆除至下部最后一根长立杆的高度时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。
6．材料、工具应用集中用塔吊运送，严禁往地面抛扔。
7.拆卸后的各种构件应分类码放整齐。
八、 脚手架搭设质量要求：
1、立杆垂直偏差：纵向偏差不大于H/200,且不大于100mm，横向偏差不大于H/400，且不大于50mm。
2、单根大横杆水平偏差不大于20mm，小横杆水平偏差不大于10mm。
3、脚手架的步距、立杆横距偏差不大于20mm，立杆纵距偏差不大于50mm。
4、扣件连接时螺栓的松紧程度必须适度，紧固力矩宜为 40—65N.m，螺栓根部要放正。
九、 安全管理组织机构与劳动力计划
(一) 安全生产领导小组
为了实现安全施工目标，确保施工生产的顺利进行，建立以项目经理为组长，副经理，工程师、安全员为副组长，各专业工长、各分包队相关负责人为组员的项目文明安全施工及消防领导小组，在有关部门及公司安全部门的领导监督下，项目部形成安全管理的纵横网络。
(二) 安全生产领导小组成员：
组 长：
副组长：
组 员：
(三) 安全生产领导小组职责：
1. 认真贯彻执行上级有关安全生产的法令法规，制定项目安全生产计划目标和安全管理制度、措施，并监督有关部门、人员切实执行。
2. 定期组织项目施工人员进行安全教育、安全培训。
3. 定期组织施工现场及宿舍区的安全、防火检查。
4. 负责项目劳保用品、防护设施、用具计划的审批并监督发放使用。
5. 制止违章指挥、违章作业、违反劳动纪律的现象。
6. 严格执行奖惩制度，对有关人员实施奖罚。
7. 建立健全安全生产责任制度和群防群治制度。对整个现场的安全生产实行网络管理。
(四) 安全管理体系图

项目副经理、工程师
项目经理
公司安全处
项目部安全导小组

项目部专职安全员

材料员
技术员
机电管理员员
各专业工长
各专业专、兼职安全员
各专业施工班组

(五) 对分包单位安全管理组织机构的要求
1. 各分包单位必须认真贯彻执行国家和当地政府有关安全生产方针，认真履行承包合同规定的安全生产责任，接受总包方的安全管理。
2. 分包单位必须狠抓安全生产，落实各级安全生产责任制和各级安全管理制度，建立群防群治制度，落实各工种安全操作规程，贯彻“安全第一，预防为主”的安全方针。
3. 以总包单位的安全管理制度为标准，根据自身的特点，建立自身的切实可行的安全管理制度。
4. 各专业分包队伍必须根据自有职工人数，按国家安全生产的相关标准设置不少于一名专职的安全管理人员，负责具体实施本队的安全管理工作。
(六) 投入本工程外架的主要劳动力计划表
序号
工种
人数
1
安全员
1
2
管理员
2
3
架子工
8
4
壮 工
4

十、 安全与文明施工管理：
(一) 安全管理
外脚手架搭设人员必须是经过现行国家标准《特种作业人员技术考核管理规则》（GB5036）等考核合格的专业架子工，上岗人员应定期体检，合格厚方可持证上岗。
(二) 人员要求
1. 严格参照外架搭设要求进行施工。
2. 特殊必须持证上岗。具备一切高空作业的能力，40岁以下，无疾病。
3. 必须服从管理人员的安排。遵守项目各项安全管理规定和制度。进入施工现场的人员必须戴安全帽，系好安全带，作好防护设施。不得穿拖鞋等，必须穿防滑鞋上班。严禁向下抛扔杂物，不得酒后作业，严禁嬉闹。
4. 积极配合外架搭设完毕后的工作。
5. 必须负责搭设前和搭设后的日常检查和修养。
6. 听从管理人员安排积极配合项目安全员日常检查，发现问题及时整改。
(三) 搭设要点
1. 钢管脚手架立杆应稳放在底座上；
2. 立杆间距、大横杆间距、小横杆间距符合方案要求；
3. 钢管立杆大横杆接头应错开，要用扣件连接拧紧螺栓，不准用铁丝绑扎；
4. 不得有空隙和探头板，脚手板搭接时不得小于20cm，对接时应架设双排小横杆，间距不大于20cm，在架子拐弯处脚手架板应交叉搭设，垫平脚手架板应用木块，并且要钉牢，不得用砖垫；
5. 翻脚手架应两人由里往外按顺序进行，在铺第一块或翻到最外一块脚手板时必须挂安全带；
6. 上料台的坡度不得大于1：3，防滑条间距不得大于30cm；
7. 脚手架外侧和平台要绑1m高的防护栏和钉18cm高的挡脚板或防护立网；
8. 在门窗洞口搭设挑架（外伸脚手架），斜杆上墙面一般不大于30度，并应支撑在建筑手的牢固部分，不得窗台板、窗檐、线脚等地方，墙内大横杆两端都必须伸过门窗洞口两侧不小于25cm，挑架所有受力点都要绑双扣，同时要搭设防护栏杆；
9. 首层设置安全通道，必须用双层木板铺钉；
10. 安全网挂设、安全网必须内挂，并用专用尼龙绳或符合要求的其他材料绑扎严密、牢固；
11. 每隔四层、必须搭设安全防护、并满脚手板、并挂安全网加双栏杆；
12. 搭设完毕后，必须经上级领导验收合格后，方可投入使用。
(四) 使用阶段
1. 操作层上的施工荷载应符合设计要求，不得超载，不得将模板支撑，缆钢丝、砼的输送管道等固定在脚手架上，严禁任意悬挂起重设备。
2. 结构施工时严禁将外架做支模架，不得在外架上堆放钢筋，木枋，电缆等材料；
3. 六级及六级以上大风和雨天应停止脚手架作业，雨后上架操作应有防滑措施；
4. 应设专人负责对脚手架进行经常检查和保修，在六级大风与大雨后停用超过一个月后复工前必须经检查后方可上架操作；
5. 主节点处杆件的安装，连墙体，支撑，门洞等的构造是否符合施工组织设计要求，扣件螺栓是否松动，脚手架立拄的沉降与垂直度允许偏差是否符合规定要求；
6. 在脚手架使用期间，严禁任意拆除下列杆件：主节点处的纵、横向水平杆；连墙体；支撑；栏杆，踢脚板；安全防护设施。
(五) 拆除阶段
1. 拆除脚手架，周围应设围栏或警戒标志，并设专人看管，严禁入内，拆除应按顺序由上而下，一步一清，不准上下同时作业；
2. 拆除脚手架大横杆，剪刀撑，应先拆中间扣，再拆两头扣，由中间操作人往下顺杆子；
3. 拆除的脚手杆，脚手板，钢管，扣件，钢丝绳等材料，应向下传递或用绳吊下，禁止往下乱扔。
4. 在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。
5. 每天拆架下班时，不应留隐患部位。
(六) 安全防护措施
1. 严格按照施工组织设计和技术交底要求组织施工。
2. 重点加强料台使用，严禁超标准；
3. 重点加强满堂架与外架间隔的封闭；
4. 重点加强施工作业人员安全劳动意识。
5. 安全网必须用符合安全部门规定的防火安全网；
6. 在作业层下必须搭设水平网一道，水平网要求牢固、严密。
7. 外架上必须配备足够的灭火安全器材，成立义务消防队。
(七) 防雷雨措施
1. 外架用的预埋件必须用一根细钢筋与墙体中的主钢筋搭焊，以便于架体避雷。
2. 雷雨天气和六级以上大风应停止架上作业。
3. 雷雨大风过后要对架上的脚手板、安全网等认真检查一次。
十一、 施工安全交底与验收
(一) 安全技术交底
1. 按照施工方案的要求作业；
2. 安装拆除人员必须按高处作业（2米以上）要求戴好安全帽、挂好安全带，禁止穿拖鞋或光脚，并正确使用个人劳动防护用品；
3. 高空作业时，不准往下或向上抛掷材料和工具等物件。
4. 剪刀撑控制在45。-60。的范围之内，按规定连接；每层满铺脚手板，设高度不低于180㎜的踢脚板；
5. 立网拉挂平整顺直，网连接材料要符合要求；
6. 脚手板满铺，不得留探头板，保证有3个支撑点绑扎牢固；
按规定脚手架设连墙杆，顶点进行拉设，拉顶材料符合要求；
7. 主要通道必须按规范搭设双层水平档板；
8. 拆除时材料应垂直放下，设警戒线，不得随意抛落；
9. 保证架体高出工作面的规范高度，以满足施工安全防护要求；
10. 严禁以下违章作业：a利用脚手架吊运重物；b在脚手架上拉结吊装缆绳（索）；c在脚手架上推车；d任意拆除结构件或连墙件；e拆除或移动架体上的安全防护设施；f起吊物料碰撞或扯动脚手架；g利用架体支顶模板；h使用中的转料平台仍与架体连接在一起；i其他影响架体安全的作业。
11. 遇五级（含五级）以上大风和大雨、大雪、浓雾和雷雨等恶劣天气，暂停在脚手架上作业，雨雪后上架要有防滑措施。
12. 防倾斜和防坠落装置是脚手架的重要安全保护措施，必须装设齐全，确保有足够的刚度和强度，满足设计要求。
13. 两米以上施工时要求找好可靠落脚点，找可靠点挂好安全带，高挂低用；
14. 严禁上下抛掷各种物件，严禁上下垂直交叉作业，如避免不了交叉作业，要采取上下硬质封堵后，方可进行下一步施工；并且要派专人看护。
(二) 脚手架验收
每段架子搭设完毕后应立即组织人员进行验收，验收包含钢管、扣件的检查，脚手架搭设是否符合规范，安全设施承挂情况。并填写验收单， 脚手架经过阶段验收后，已验收部分可以投入使用，未经验收或验收不合格不准进行下一道工序作业。
十二、 安全事故应急预案
(一) 目的
为对脚手架工程施工中出现脚手架倾倒、跨架，人员高空坠落，落物伤人等事故后进行紧急处理，最大限度地保护职工生命和减少国家财产的损失，制订本应急预案。
(二) 适用范围
脚手架工程整过施工阶段及发生脚手架倾倒、跨架，人员高空坠落，落物伤人等事故时。
(三) 职责
1. 项目经理
应急指挥总指挥。全面负责应急指挥工作。
有权采取一切可能手段，以控制和减少事故危害。
授于相关人员相应的应急处理权。
2. 项目主管生产副经理
事故现场指挥，督促有关部门和人员进行现场防护抢险工作。
当项目经理不在现场时，担任现场总指挥工作。
3. 项目技术负责人
组织有关部门编制、修订、评审应急预案。督促相关部门做好事故抢险过程记录。
组织相关部门、人员进行事故调查，并形成记录。
当项目经理、项目主管生产副经理不在时，担任应急总指挥工作。
4. 技术部：负责编制、修订、评审应急预案。
5. 质安部
协助技术部编制、修订、评审应急预案。
督促检查相关部门落实应急准备工作。
6. 施工部
协助技术部编制、修订、评审应急预案。
组织进行应急预案的演习，并提出改进建议。
发生事故时，组织抢险队进行抢险、营救、减损防护工作。
7. 器材部
协助技术部进行应急预案的编制、修订、评审。
落实应急预案所需物资、设备的准备工作。
8. 综合部
协助技术部编制、修订、评审应急预案。
落实应急物资及其它措施费的准备。
(四) 抢险机构
抢险组织机构
总指挥：项目经理
现场组织： 预案管理：
项目主管生产副经理 项目主管技术副经理
施工部 质安部 技术部 器材部 综合部
抢险作业队
抢险指挥中心设在项目经理办公室。
(五) 应急物资准备
为了在脚手架工程施工中事故发生时能够及时采取应对措施，平时准备下述物资：
1. 警戒隔离物资：警戒桩，警戒绒
存放地点：现场仓库
2. 人员急救设备：急救箱，急救药品，担架
存放地点：综合部
3. 减损防护物资：钢管、安全网等
存放地点：现场仓库
(六) 技术资料
药品使用说明书、脚手架验收记录、应急预案及作业指导书
(七) 应急抢险队
应急抢险队由项目部现场员工组成，平时进行抢险、急救方面的学习和培训，当事故
发生时即可投入应急抢险和救援工作。
(八) 应急抢险程序
1. 减少应急预案风险的措施
作业层跨地（楼）面高度≥2.5m时，在其外侧边缘必须设置挡护高度≥1.1m的栏杆和挡脚板。
在外脚手架高空落物影响范围内同时进行其他施工作业或有行人通过的脚手架，应采取外立面全封闭、半封闭以及搭设通道防护棚等适合的防护措施。
脚手架、吊篮的外侧面应按防护需要采用立网围护。
上下脚手架的梯道、坡道、斜梯、爬梯等均应设置扶手、栏杆或其他安全防护措施，并清除通道中的障碍，确保人员上下的安全。
采用合理的施工方法，避免因操作不当而造成的事故。
2. 应急联络
险情发生后，事故现场第一目击者迅速向应急指挥中心发出求救信号。求救的方式可以采用呼喊、口信、通讯工具等一切可能的方式。
应急指挥中心接到险情信息后，立即作出下述应急反应：
对内组织抢险队，立即进行现场抢救工作。
通过通讯工具，立即与外部机构联络，向相关的公安、医院、消防、环保等部门联络，请求支援。
应急联络单位、电话：
应急指挥中心 项目经理办公室
（公安部门） 110
（医院） 120
（消防） 119
3. 事故现场应急处理
警戒隔离：抢险队员在事故现场周围用警戒桩、警戒线带等物资在现场设置警戒隔
离区，非抢险队员不得进入警戒区内，以防止发生连锁事故，为更好地进行抢险救工作创造条件。
人员疏散：抢险队员将事故现场被困人员，及时组织转移到安全地带，并将现场非抢险队人员转移出事故现场。
人员抢救：抢险队员将受伤人员从事故现场解救出来，并进行现场急救处理。
控制险情：抢险队员使用预备的应急物资，对有进一步倾斜、倒塌发展趋势的脚手架进行加固，以最大限度减少人员和财产损失。
设置向导：在事故现场入口及进入现场的主要通道边安排引导人员，以引导救险车辆、人员、物资等迅速准确地进入事故现场。
记录：事故发生后，由质安部有关人员对事故的发生、发展以及抢险救护等过程情况进行记录，为事后的调查、分析提供资料。
(九) 善后处理
现场抢险工作完成后，由项目部技术负责人组织项目部有关部门和人员，配合上级部门，对事故的发生、发展等方面的情况进行调查，形成相关的调查记录。对事故中受伤人员应及时送医院治疗，直到伤愈后方可出院，并按有关要求支付受伤期间的误工损失；对事故中不幸死亡人员应做好其家属的思想工作，并按有关要求及时将赔偿费用支付给其家属。
(十) 要求
本应急预案经预演、修订后形成正式文件，经项目经理批准后，传达到相关部门和人员进行学习、执行。
十三、 落地架计算书
钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、
《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(GB 50009-2001)、
《钢结构设计规范》(GB 50017-2003)等规范。
一、参数信息:
1.脚手架参数
搭设尺寸为：立杆的纵距为 1.50米，立杆的横距为0.80米，立杆的步距为1.80 米；
计算的脚手架为双排脚手架搭设高度为 24.0 米，立杆采用单立管；
内排架距离墙长度为0.20米；
大横杆在上，搭接在小横杆上的大横杆根数为 2；
采用的钢管类型为 Φ48×3.25；
横杆与立杆连接方式为单扣件；扣件抗滑承载力系数为 0.80；
连墙件采用两步两跨，竖向间距 3.60 米，水平间距3.00 米，采用扣件连接；
连墙件连接方式为双扣件；
2.活荷载参数
施工荷载均布参数(kN/m2):2.000；脚手架用途:装修脚手架；
同时施工层数:2；
3.风荷载参数
安徽省淮北地区，基本风压为0.50，风荷载高度变化系数μz为1.42，风荷载体型系数μs为1.20；
考虑风荷载
4.静荷载参数
每米立杆数承受的结构自重标准(kN/m2):0.1248；
脚手板自重标准值(kN/m2 ):0.300；栏杆挡脚板自重标准值(kN/m2):0.150；
安全设施与安全网(kN/m2 ):0.005；脚手板铺设层数:4；
脚手板类别:竹笆片脚手板；栏杆挡板类别:栏杆竹笆片；
5.地基参数
地基土类型:素填土；地基承载力标准值(kN/m2):500.00；
基础底面扩展面积(m2):取0.09；基础降低系数:1.00。

二、大横杆的计算:
大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1.均布荷载值计算
大横杆的自重标准值:P1=0.036 kN/m ；
脚手板的荷载标准值:P2=0.300×0.800/(2+1)=0.080 kN/m ；
活荷载标准值: Q=2.000×0.800/(2+1)=0.533 kN/m；
静荷载的计算值: q1=1.2×0.036+1.2×0.080=0.139 kN/m；
活荷载的计算值: q2=1.4×0.533=0.747 kN/m；

大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)

大横杆计算荷载组合简图(支座最大弯矩)
2.强度计算
最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩
跨中最大弯距计算公式如下:

跨中最大弯距为M1max=0.08×0.139×1.5002+0.10×0.747×1.5002 =0.193 kN.m；
支座最大弯距计算公式如下:

支座最大弯距为 M2max= -0.10×0.139×1.5002-0.117×0.747×1.5002 =-0.228 kN.m；
我们选择支座弯矩和跨中弯矩的最大值进行强度验算：
σ=Max(0.193×106,0.228×106)/4790.0=47.599 N/mm2；
大横杆的抗弯强度:σ= 47.599 N/mm2 小于 [f]=205.0 N/mm2。满足要求！
3.挠度计算:
最大挠度考虑为三跨连续梁均布荷载作用下的挠度
计算公式如下：

静荷载标准值: q1= P1+P2=0.036+0.080=0.116 kN/m；
活荷载标准值: q2= Q =0.533 kN/m；
三跨连续梁均布荷载作用下的最大挠度
V= 0.677×0.116×1500.04/(100×2.06×105×115000.0)+0.990×0.533×1500.04/(100×2.06×105×115000.0) = 1.296 mm；
脚手板,纵向、受弯构件的容许挠度为 l/150与10 mm 请参考规范表5.1.8。
大横杆的最大挠度小于 1500.0/150 mm 或者 10 mm,满足要求!
三、小横杆的计算:
小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。
用大横杆支座的最大反力计算值，在最不利荷载布置下计算小横杆的最大弯矩和变形。
1.荷载值计算
大横杆的自重标准值：p1= 0.036×1.500 = 0.054 kN；
脚手板的荷载标准值：P2=0.300×0.800×1.500/(2+1)=0.120 kN；
活荷载标准值：Q=2.000×0.800×1.500/(2+1) =0.800 kN；
荷载的计算值: P=1.2×(0.054+0.120)+1.4 ×0.800 = 1.329 kN；

小横杆计算简图
2.强度计算
最大弯矩考虑为小横杆自重均布荷载与荷载的计算值最不利分配的弯矩和
均布荷载最大弯矩计算公式如下:

Mqmax = 1.2×0.036×0.8002/8 = 0.003 kN.m；
集中荷载最大弯矩计算公式如下:

Mpmax = 1.329×0.800/3 = 0.354 kN.m ；
最大弯矩 M= Mqmax + Mpmax = 0.358 kN.m；
σ = M / W = 0.358×106/4790.000=74.686 N/mm2 ；
小横杆的计算强度小于 205.000 N/mm2,满足要求！
3.挠度计算
最大挠度考虑为小横杆自重均布荷载与荷载的计算值最不利分配的挠度和
小横杆自重均布荷载引起的最大挠度计算公式如下:

Vqmax=5×0.036×800.04/(384×2.060×105×115000.000) = 0.008 mm ；
P2 = p1 + p2 + Q = 0.054+0.120+0.800 = 0.974 kN；
集中荷载标准值最不利分配引起的最大挠度计算公式如下:

Vpmax = 973.850×800.0×(3×800.02-4×800.02/9 ) /(72×2.060×105×115000.0) = 0.747 mm；
最大挠度和 V = Vqmax + Vpmax = 0.008+0.747 = 0.755 mm；
小横杆的最大挠度小于 (800.000/150)=5.333 与 10 mm,满足要求!；
四、扣件抗滑力的计算:
按规范表5.1.7,直角、旋转单扣件承载力取值为8.00kN，按照扣件抗滑承载力系数0.80， 该工程实际的旋转单扣件承载力取值为6.40kN。
纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):
R ≤ Rc
其中 Rc -- 扣件抗滑承载力设计值,取6.40 kN；
R -- 纵向或横向水平杆传给立杆的竖向作用力设计值；
横杆的自重标准值: P1 = 0.036×0.800=0.029 kN；
脚手板的荷载标准值: P2 = 0.300×0.800×1.500/2=0.180 kN；
活荷载标准值: Q = 2.000×0.800×1.500 /2 = 1.200 kN；
荷载的计算值: R=1.2×(0.029+0.180)+1.4×1.200=1.930 kN；
R < 6.40 kN , 单扣件抗滑承载力的设计计算满足要求!
五、脚手架荷载标准值:
作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容：
(1)每米立杆承受的结构自重标准值(kN/m)；本例为0.1248
NG1 = 0.125×24.000 = 2.995 kN；
(2)脚手板的自重标准值(kN/m2)；本例采用竹笆片脚手板，标准值为0.30
NG2= 0.300×4×1.500×(0.800+0.3)/2 = 0.990 kN；
(3)栏杆与挡脚手板自重标准值(kN/m)；本例采用栏杆竹笆片，标准值为0.15
NG3 = 0.150×4×1.500/2 = 0.450 kN；
(4)吊挂的安全设施荷载，包括安全网(kN/m2)；0.005
NG4 = 0.005×1.500×24.000 = 0.180 kN；
经计算得到，静荷载标准值
NG =NG1+NG2+NG3+NG4 = 4.615 kN；
活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。
经计算得到，活荷载标准值
NQ= 2.000×0.800×1.500×2/2 = 2.400 kN；
风荷载标准值应按照以下公式计算

其中 Wo -- 基本风压(kN/m2)，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：
Wo = 0.500 kN/m2；
Uz -- 风荷载高度变化系数，按照《建筑结构荷载规范》(GB50009-2001)的规定采用：
Uz= 1.420 ；
Us -- 风荷载体型系数：Us =1.200 ；
经计算得到，风荷载标准值
Wk = 0.7 ×0.500×1.420×1.200 = 0.596 kN/m2；
不考虑风荷载时,立杆的轴向压力设计值计算公式
N = 1.2NG+1.4NQ= 1.2×4.615+ 1.4×2.400= 8.898 kN；
考虑风荷载时,立杆的轴向压力设计值计算公式
N = 1.2 NG+0.85×1.4NQ = 1.2×4.615+ 0.85×1.4×2.400= 8.394 kN；
风荷载设计值产生的立杆段弯矩 MW计算公式
Mw = 0.85 ×1.4WkLah2/10 =0.850 ×1.4×0.596×1.500×1.8002/10 = 0.345 kN.m；
六、立杆的稳定性计算:
不组合风荷载时，立杆的稳定性计算公式为：

立杆的轴心压力设计值 ：N =8.898 kN；
计算立杆的截面回转半径 ：i = 1.59 cm；
计算长度附加系数 ：K = 1.155 ；
计算长度系数参照《扣件式规范》表5.3.3得 ：U = 1.500
计算长度 ,由公式 lo = kuh 确定 ：lo = 3.119 m；
Lo/i = 196.000 ；
轴心受压立杆的稳定系数φ,由长细比 lo/i 的结果查表得到 ：φ= 0.188 ；
立杆净截面面积 ： A = 4.57 cm2；
立杆净截面模量(抵抗矩) ：W = 4.79 cm3；
钢管立杆抗压强度设计值 ：[f] =205.000 N/mm2；
σ = 8898.000/(0.188×457.000)=103.569 N/mm2；
立杆稳定性计算 σ = 103.569 小于 [f] = 205.000 N/mm2 满足要求！
考虑风荷载时,立杆的稳定性计算公式

立杆的轴心压力设计值 ：N =8.394 kN；
计算立杆的截面回转半径 ：i = 1.59 cm；
计算长度附加系数 ： K = 1.155 ；
计算长度系数参照《扣件式规范》表5.3.3得 ：U = 1.500
计算长度 ,由公式 lo = kuh 确定：lo = 3.119 m；
Lo/i = 196.000 ；
轴心受压立杆的稳定系数φ,由长细比 lo/i 的结果查表得到 ：φ= 0.188
立杆净截面面积 ： A = 4.57 cm2；
立杆净截面模量(抵抗矩) ：W = 4.79 cm3；
钢管立杆抗压强度设计值 ：[f] =205.000 N/mm2；
σ = 8394.240/(0.188×457.000)+344921.976/4790.000 = 169
