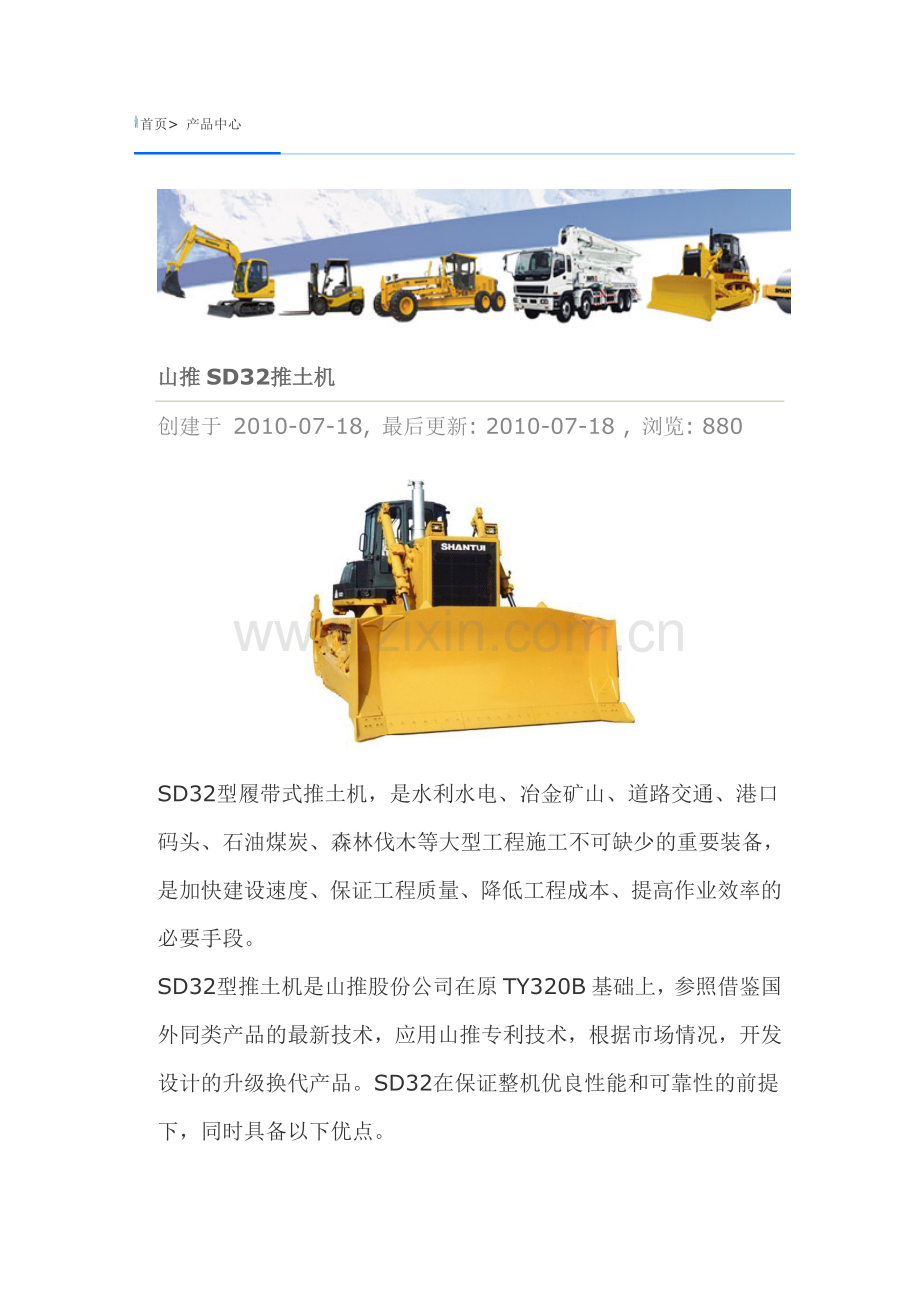

山推SD32推土机
创建于 2010-07-18, 最后更新: 2010-07-18 , 浏览: 880

SD32型履带式推土机，是水利水电、冶金矿山、道路交通、港口码头、石油煤炭、森林伐木等大型工程施工不可缺少的重要装备，是加快建设速度、保证工程质量、降低工程成本、提高作业效率的必要手段。
SD32型推土机是山推股份公司在原TY320B基础上，参照借鉴国外同类产品的最新技术，应用山推专利技术，根据市场情况，开发设计的升级换代产品。SD32在保证整机优良性能和可靠性的前提下，同时具备以下优点。

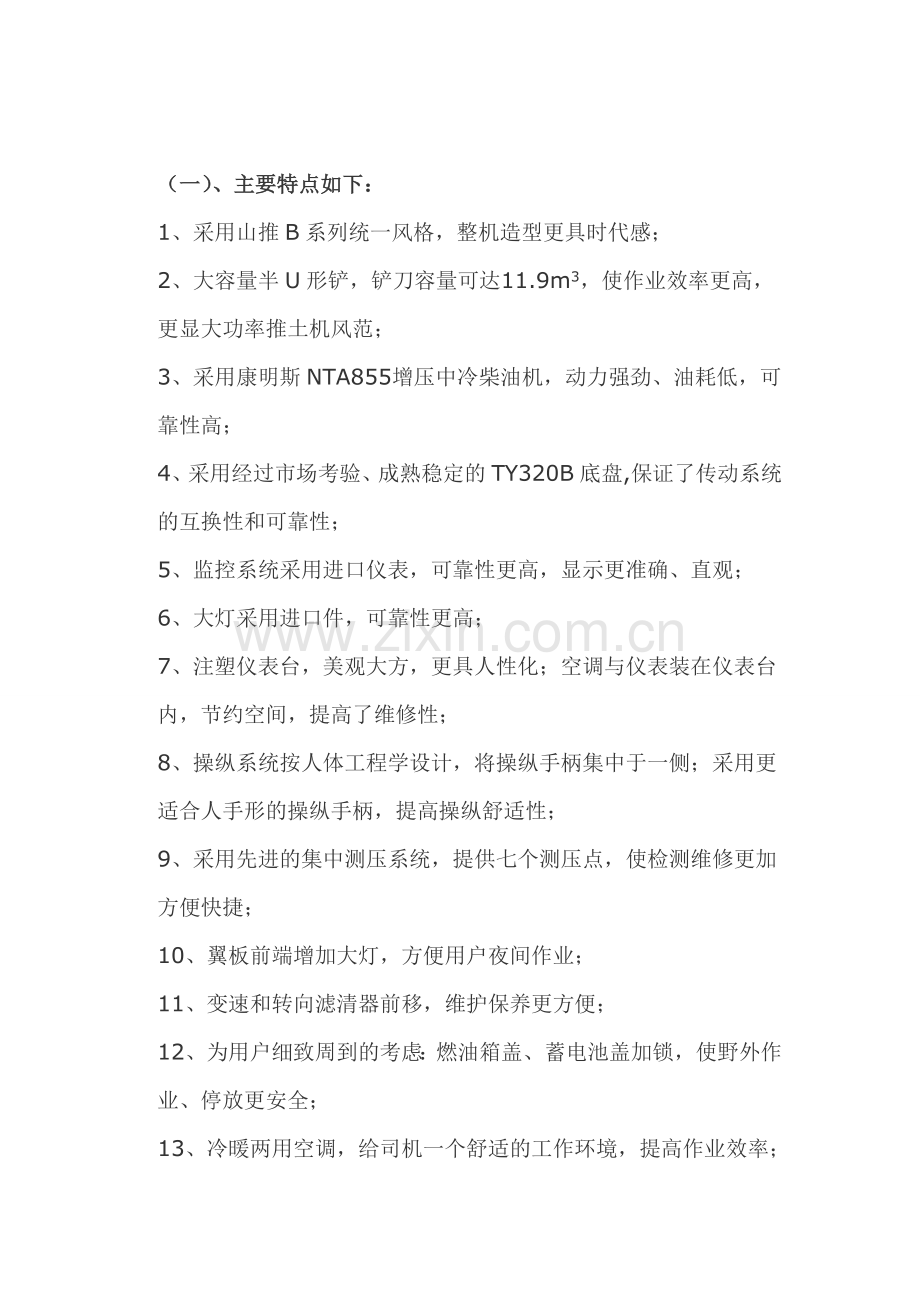

（一）、主要特点如下：
1、采用山推B系列统一风格，整机造型更具时代感；
2、大容量半U形铲，铲刀容量可达11.9m3，使作业效率更高，更显大功率推土机风范；
3、采用康明斯NTA855增压中冷柴油机，动力强劲、油耗低，可靠性高；
4、采用经过市场考验、成熟稳定的TY320B底盘,保证了传动系统的互换性和可靠性；
5、监控系统采用进口仪表，可靠性更高，显示更准确、直观；
6、大灯采用进口件，可靠性更高；
7、注塑仪表台，美观大方，更具人性化；空调与仪表装在仪表台内，节约空间，提高了维修性；
8、操纵系统按人体工程学设计，将操纵手柄集中于一侧；采用更适合人手形的操纵手柄，提高操纵舒适性；
9、采用先进的集中测压系统，提供七个测压点，使检测维修更加方便快捷；
10、翼板前端增加大灯，方便用户夜间作业；
11、变速和转向滤清器前移，维护保养更方便；
12、为用户细致周到的考虑：燃油箱盖、蓄电池盖加锁，使野外作业、停放更安全；
13、冷暖两用空调，给司机一个舒适的工作环境，提高作业效率；
14、结构合理、坚固耐用的防翻滚架，施工更安全；
15、铲刀采用高强度板焊接，耐磨性好、寿命长；
16、各关键零部件材料选用日本小松标准，优于国家标准；
17、直倾铲、角铲、半U形铲、岩石铲、单齿松土器、三齿松土器多种工作装置供用户选择，拓展了推土机的用途。

（二）、SD32主要技术参数和结构特点：
推土机使用重量 37200kg
总体尺寸：长×宽×高 6880×4130×3725
发动机额定功率 235kW(320PS)/2000rpm
履带中心距 2140mm
履带接地长度 3150mm
履带板宽度 560mm(610、660、760可选)
接地比压 0.105MPa(560mm履带板)
爬坡性能 30°
最小离地间隙 500mm
最小转弯半径 3800mm
1、发动机
·型号及制造厂家：NTA855-C360，重庆康明斯发动机有限责任公司
·型式：直列、水冷、四冲程、涡轮增压、中冷柴油机
·缸数-缸径X冲程：6-139.7X152.4mm
·排量：14.01l
·额定功率/转速：235kW(320PS)/2000rpm
·空气滤清器：干式、重型、多级滤清、带排气引射
·起动型式：24伏电机直接起动
2、液力机械传动系统
·液力变矩器：单级、单相、三元件，结构简单、传动效率高
·变速箱：三个前进档、三个后退档、动力换档、行星齿轮、多片离合器、液压结合、强制润滑变速箱，操作快速轻便，传动效率高、可靠性高
各档速度（km/h）：
前进 Ⅰ档 0～3.6 Ⅱ档 0～6.6 Ⅲ档 0～11.5
后退 Ⅰ档 0～4.4 Ⅱ档 0～7.8 Ⅲ档 0～13.5
3、中央传动
·螺旋锥齿轮、一级减速、飞溅润滑，传动功率大，可靠性高、噪声低
4、转向及制动系统
·转向离合器型式：湿式、多片、弹簧压紧、常接合、液压分离式
操作省力，分离可靠
·制动型式：湿式、带式、直接离合、液压助力、脚踏操作
·转向和制动联动：液压联动式
5、终传动
·二级直齿轮减速、飞溅润滑式
·链轮彀与齿轮彀之间采用先进的圆锥渐开线花键连接
·链轮采用镶齿块结构，具有拆装、维修方便等特点
6、机架及行走机构
·机架：高强度钢板焊接成箱形结构，强度高
·行走机构：平衡梁、八字梁、半刚性悬挂结构，
·托轮：单侧2个
·支重轮：单侧7个（单边支重轮5个，双边支重轮5个）
7、履带
·节距：228.6mm
·重型轧制履带板，强度高、耐磨性好
·履带板宽：560mm（可选装610mm、660mm、760mm）
·履带接地长度：3150mm
·接地比压：0.105MPa
8、液压系统
·工作压力：14MPa
·工作泵型式：齿轮泵
·操纵阀型式：滑阀式
9、电气系统与空调系统
·进口仪表，可靠性更高，显示更准确、直观
·可选装冷暖两用空调，使工作环境更舒适。
10、操纵系统
·变速、转向及油门操纵布置在左侧，工作装置操纵布置在右侧，减速踏板、制动踏板布置在地板上。所有操纵的布置充分体现了人体工程学原理，操纵简便、灵活，减轻了劳动强度。
11、驾驶室
·六面体结构，新型密封结构，外形美观、视野开阔、噪声低
·可调角度的司机座椅，舒适性好
·结构合理、坚固耐用的防翻滚架
12、推土铲
·推土铲容量（半U形铲）：11.9m3
·铲刀宽X高：4030X1720mm
·铲刀最大提升高度：1560mm
·铲刀最大切土深度：560mm
·铲刀最大倾斜量：1000mm

（三）、主要变型产品
根据用户需要和使用工况的不同，山推在SD32基础上开发设计了以下推土机。这些推土机除继承了SD32优点外，还有一些特殊特点。
1、SD32W--岩石型推土机：适合多砂石地面，主要用于大型矿山、港口码头的矿石的短距离搬运、堆积、平整等；在山地修建铁路、公路等。
其主要特点：
①、工作装置特殊加强设计，增加强度和耐磨性
②、采用重型履带板，强度和耐磨性得到了很大提高
③、进气在标准机型上增加了一级粗滤，更适合多风沙环境，保护发动机，避免了早期磨损
④、发动机两侧护罩，防止石块进入，保护了发动机
⑤、推土机底部装有护板，避免石块从底部碰撞发动机油底壳、液力变矩器、变速箱
⑥、可调角度的松土器，插入力和掘起力大，更适合岩石工况
2、SD32D--沙漠型推土机：适合在沙漠地区作业。
其主要特点：
①、铲刀加宽，容量增大，作业效率提高
②、履带板加宽，接地比压降低，提高了在沙漠地区的通过性
③、支重轮护板采用分段的型式，以利于支重轮的维护更换
④、进气在标准机型上增加了一级粗滤，更适合多风沙环境，保护发动机，避免了早期磨损
⑤、带孔的发动机两侧护罩和上罩，既减少沙粒卷入，又不影响散热性
⑥、提高风扇转速，增大水箱散热面积，适应沙漠高温气候
⑦、推土机后部增加配重，增加附着力，推土机通过性能好
3、SD32F--森林伐木型推土机：主要用于森林地区作业
其主要特点：
①、适合森林前伸防翻滚架，防止树木落下损坏推土机，同时保护司机安全
②、带孔的发动机两侧护罩，减少树枝和树叶卷入
4、SD32R--环卫型推土机：主要用于垃圾场填埋、平整、压实
其主要特点：
①、专用垃圾铲，铲刀容量大，工作效率高
②、履带板加宽，接地比压降低，提高了通过性
③、台车底部档泥板，保护支重轮不受堵塞，减少磨损
④、托轮的防缠绕装置，防止垃圾绕入托轮
⑤、带孔的发动机两侧护罩和上罩，有助于防止空中飘浮物进入发动机室，减少散热器堵塞造成的冷却系统故障
⑥、前后刮泥板，防止垃圾跟随履带转动，造成对燃油箱和液压油箱的损坏
⑦、集中润滑设置多个润滑点，使润滑更方便，而可靠的润滑对减少磨损非常重要。
⑧、履带自动涨紧装置，减少劳动强度。

（四）、工作装置的选择
山推SD32推土机前工作装置主要有直倾铲、沙漠铲、角铲、半U形铲、环卫铲、岩石直倾铲、岩石角铲等；后工作装置主要有牵引架、单齿松土器、三齿松土器等供用户选择，以适应不同工况。下面，简要介绍各工作装置的特点和用途。
1、直倾铲：铲刀切入力大，容量较大，生产率较高。可以在垂直面上倾斜，适合一般切土、推土作业，或筑路时推小斜面，用途较广。
2、沙漠铲：比直倾铲宽，故容量比直倾铲大，生产率较高。其主要用于沙漠地区作业。
3、角铲：宽度比直倾铲大，因此作业面较宽，高度较直倾铲小，容量较直倾铲小。可以在水平面上倾斜，故可侧向卸土，多数用于平整作业，可用于修建公路。
4、半U形铲：高度较直倾铲大，两侧板向前伸出多，从两边漏料少，故容量较大，生产率高。适合推散料，如煤、粮食等。
5、环卫铲：在直倾铲上增加格栅，阻止了悬浮物的漂移，两边侧板加大，铲刀容量大大增加，生产率高。适合在垃圾处理场作业。
6、岩石直倾铲：特点与直倾铲相同，强度和耐磨性较普通直倾铲高。适合在推硬度大的物料，如石块、风化岩、矿石等。
7、岩石角铲：特点与角铲相同，强度和耐磨性较普通角铲高。适合在推硬度大的物料，如石块、风化岩、矿石等。
8、牵引架：安装在后桥后端面，主要用于拖拉东西等，是推土机的标准配置。
9、三齿松土器：齿尖入土角度可调，入土深度较大，插入力较大，一次作业宽度大。主要用于掘松坚硬的地面。
10、单齿松土器：齿尖入土角度可调，入土深度比三齿松土器大，插入力也比三齿松土器大，作业宽度比三齿松土器小。主要用于掘松非常坚硬的地面。

（五）、320马力推土机随机备品备件、工具

320马力推土机随机备品备件清单
序号
代 号
名 称 规 格
数量
所 属 装 配
1
3313279
机油滤清器芯总成
1
发动机部分
2
3313283
旁通滤清器芯总成
1
发动机部分
3
3315843
燃油滤清器芯总成
2
发动机部分
4
07000-13032
O型圈 32×3.5
2
液压系统
5
07000-13035
O型圈 35×3.5
2
6
07000-13040
O型圈 40×3.5
1
7
07000-13048
O型圈 48×3.5
3
8
07000-63022
O型圈 22×3.5
1
9
07000-63025
O型圈 25×3.5
1
10
07000-63028
O型圈 28×3.5
1
11
07000-03130
O型圈 130×3.5
1
粗滤器总成
12
07000-02110
O型圈 110×3.1
2
精滤器总成
13
07000-02115
O型圈 115×3.1
2
精滤器总成
14
07000-05150
O型圈 150×5.7
1
工作油箱滤油器
15
175-60-27380
滤芯
1
工作油箱
16
175-49-11580
滤芯
2
变速转向管路
17
D2401-07000-②
灯泡
4
电器系统

320马力推土机随机工具清单
序号
代 号
名 称
规 格
数量
备 注
1
T220G-7
撬 杆
750
1

2
GB4388-84
双头扳手
8×10,12×13,13×16,16×17
18×19,21×23,24×27,30×32
1套

3
GB4388-84
双头扳手
34×36,41×46
各1

4
GB3390.1-89
GB3390.3-89
套筒及其附件
10,11,12,13,16,18,
21，24,27,30,34
1套

5

木柄螺丝刀
250
1

6
GB1433-78
木柄十字头螺丝刀
Ⅱ、Ⅲ号
各1

7

手 钳
165
1

8

手 锤
0.75
1

9

油 壶
高200
1

10
GB4440-84
活 扳 手
长375,开口宽度46
1

11

黄 油 枪

1
带软管接头
12

内六角扳手
6、8、10、12、14
各1

13
T220G-1
内四方扳手
口12.7
1
用于分动箱等处放油
14

弯柄扳手
口19
1
用于终传动箱等处放油
15
T220G-2
弯柄扳手

1
与T320BG-1
配合用
16
T320BG-1
履带螺栓套筒
36(加重套筒)
1

17
T320BG-2
套 筒
60(加重套筒)
1
用于牵引钩和松土器等
18
T320BG-3
弯柄扳手

1
与T320BG-2
配套用
19
T320BG-4
接杆

1
与T320BG-2,
T320BG-3配套用
20

免水洗手液

1盒

21

工 具盒

1

22
23Y-96-02000
测压盒

1
