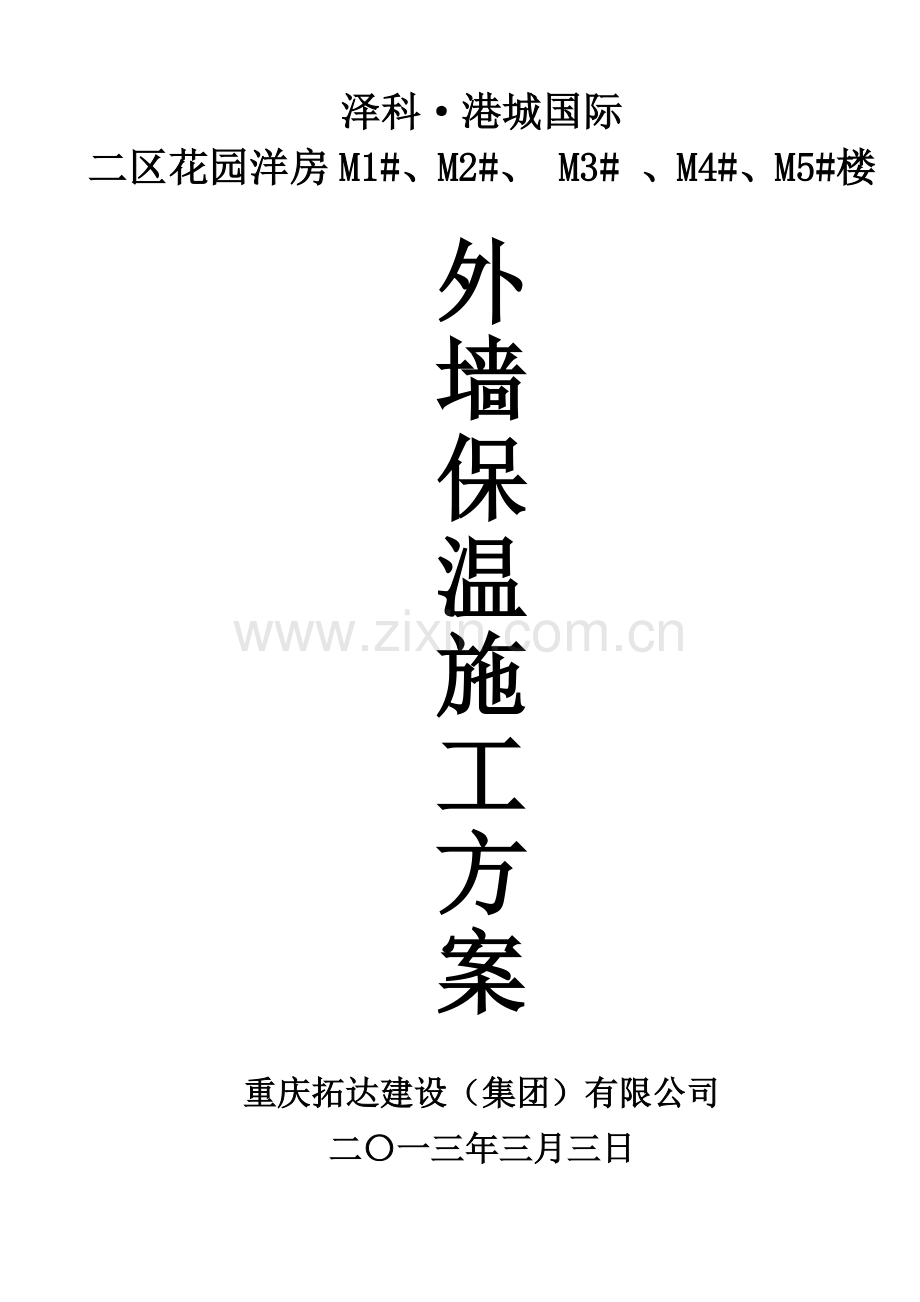

泽科·港城国际
二区花园洋房M1#、M2#、 M3# 、M4#、M5#楼

外
墙
保
温
施
工
方
案

重庆拓达建设（集团）有限公司
二〇一三年三月三日

施工组织设计目录

第一章 编制原则及编制依据····························第2页
第二章 工程概况······································第3页
第三章 材料介绍及施工人员配置·······················第4页
第四章 保温浆料专项施工技术方案······················第9页
第五章 施工质量通病及主要防止措施方法················第18页
第六章 质量体系及保证措施····························第19页
第七章 质量目标及施工保证措施························第20页
第八章 安全文明施工保证措施··························第22页
第九章 保温系统验收指标······························第27页

第一章 编制原则及编制依据

（一）编制原则
1、遵循设计图纸、施工规范、技术规程、验收标准的原则编写主要工序施工方法，严格按设计图纸要求，执行现行的施工规范、规程及验收标准，以确保工程质量。
2、坚持实事求是的原则
在制定本项目具体的实施方案过程中，充分研究分析工程的特点、难点。坚持“科
学组织、合理安排、均衡生产、确保质量”的原则；实事求是，高效地完成本分项工程的施工任务。
3、坚持施工全过程严格管理的原则
在各道工序施工中，严格执行总包方的指令，尊重监理的意见，严格管理，保证施工过程中各个环节处于良好的受控状态。
4、坚持专业化作业与综合管理相结合的原则
在组织施工方面，以专业队为组成形式，充分发挥专业人员和先进优良设备的优势，同时采取先进科学的综合管理手段，以达到整体优化的目的。
5、坚持严格贯彻执行质量管理体系标准的原则
质量控制严格贯彻执行ISO9001-2000国际质量管理体系标准要求，严格项目施工过程控制以及过程的监视和测量，确保工程质量、工期、安全文明等各项指标达到规定的目标要求。
6、满足工期和质量的原则
7、符合工序逻辑关系的原则
8、处理好季节性施工的原则
9、满足空间占满时间连续的原则
（二）编制依据
1、工程施工图纸
序号
图纸名称
出图日期
1
泽科·港城国际二区二期工程建筑节能设计说明专篇
2011年7月
2
泽科·港城国际二区二期工程建筑施工图设计总说明（一）
2011年7月
2、主要现行国家、行业或地方有关规程、规范
序号
类别
规范、规程名称
编号
1
国家
建筑节能工程施工质量验收规范
GB50411-2007
2
行业
建筑装饰工程施工及验收规范
JGJ73-91
3
国家
住宅装饰装修工程施工质量验收规范
GB50210-2001
4
国家
外墙外保温施工技术规程
JGJ144-2004
5
地方
无机保温砂浆建筑保温系统应用技术规程
DBJ50-103-2010
3、主要图集
序号
类别
图集名称
编号
1
行业
外墙保温建筑构造通用图集
88J2-4
2
国家
外墙外保温建筑构造（一）
06J123
3
地方
外墙外保温建筑构造（一）
04J006
4、主要标准
序号
类别
标准名称
编号
1
行业
建筑施工安全检查标准
JGJ95-99
2
地方
无机保温砂浆建筑保温系统应用技术规程
DBJ50-103-2010
5、主要法规
序 号
类别
法规名称
编号
1
国家
建筑法

2
国家
环境保护法

第二章 工程概况

工程名称：重庆泽科 港城国际二区二期工程M-1#、M-2#、M-3#、M-4#、M-5#栋；
工程地址：重庆空港新城鹿山片区，西临兰馨大道，东靠桂馥大道；
设计单位：中冶赛迪工程技术股份有限公司；
建设单位：重庆海上行置业发展有限公司；
监理单位：重庆大地建设监理有限责任公司；
施工单位：重庆拓达建设（集团）有限公司；
1、项目类型及功能：本项目属于多层花园洋房；
2、防火设计的建筑分类：二类；
3、耐火等级：二级；
4、抗震设防烈度：六度；
5、建筑设计使用年限：50年；
6、本项目总建筑面积：5815.23㎡；
7、建筑占地面积：948.31㎡；
8、建筑高度：23.35m；
9、建筑层数：7层；
10、结构形式：钢筋混凝土异形柱剪力墙结构；
11、工程内容：墙体无机保温砂浆保温工程；
（1）本工程采用：无机保温砂浆
（2）保温系统厚度为：25mm厚；
注：外墙保温材料无机保温砂浆燃烧等级为A级；

5、 主要结构类型：异形柱框架结构，抗震防裂度6度。
6、 工程内容：外墙保温层使用无机保温砂浆外保温系统，屋面、地面、地下室外墙保温层使用挤塑聚苯乙烯泡沫板；
6.1、墙体保温施工厚度：
25mm：D1-D11#楼，40mm:D12-D14#楼、D18-D28#楼、D34#楼；35mm：D15-D17#楼、D29-D33#楼；
6.2、坡屋面层施工厚度：
60mm：D1-D6#楼、D15-D16#楼、D27-D28#楼、D32-D34#楼；
80mm：D7-D14#楼、D17-D26#楼、D29-D31#楼；
6.3、地面、地下室外墙保温层施工厚度：50mm厚挤塑聚苯乙烯泡沫板；
注明：外墙无机保温砂浆燃烧性能等级为A级；
屋面、地面、地下室外墙挤塑聚苯乙烯泡沫板燃烧等级为B1级；
7、保温系统主要材料：
（1）界面砂浆
（2）保温材料：无机保温砂浆（B型）
（3）抗裂砂浆
（4）辅助材料：
1热镀锌钢网：丝径0.9㎜，孔径1.27㎝
2塑料锚栓：φ8㎜×80㎜（自膨式）；
3塑料锚栓：φ8㎜×80㎜（打结式）；

第三章 材料介绍及施工人员配置
一、墙体无机保温砂浆保温系统材料介绍；
（一）体系介绍
无机保温体系是一种采用界面砂浆、抗拉砂浆、无机保温砂浆、镀锌电焊网或耐碱玻纤网格布等材料在现场成型的新型墙体保温体系。该保温体系由功能分明的界面层、保温隔热层、抗裂防护层和外墙面砖饰面层组成。由聚合物胶粉凝结材料和玻化微珠经加水搅拌成膏状，涂抹于墙体形成良好的保温隔热层，可用于各种楼房的外墙、内墙、屋面保温工程。系统有效地解决保温隔热、抗裂、抗风压、抗震、耐火、憎水、耐候、透气、施工适宜性等问题，是综合技术优势最多的外墙外保温做法。
（二）适用范围
无机保温体系适用于多层及高层建筑的钢筋混凝土、加气混凝土砌块、烧结砖和非烧结砖等的外墙保温工程及各类既有建筑的节能改造工程。
（三）系统技术特点
1、无机保温体系与基层全面粘结成整体，保证保温层牢固安全。
2、无机保温体系的构造设计采用外层变形量高于内层的变形量，各层弹性模量变化指标匹配，逐层渐变的理念。满足允许变形，诱导变形的技术路线，遵循允许变形与限制变形相统一的原则，各材料之间能分散和消解变形应力，通过增强纤维改变应力传递方向，使系统具有良好的保温隔热、抗裂、抗变形、抗渗等综合性能。
3、无机保温中的玻化微珠具有容重轻、导热系数小的良好保温性能，颗料本身具有一定弹性，在胶粉料的包裹下形成具有一定强度的亚弹性体，可以减少受外界自然条件影响产生的膨胀、收缩变形。
4、抹面干粉和镀锌钢丝网形成一层能适应墙体的变形、避免产生裂缝的防护层。其中钢丝网经纬向抗拉强度一致，所受变形应力均匀向四面分散，增强砂浆的抗拉性能；抗裂砂浆的软化系数高，耐水性好，耐冻融、耐候性好，与基层适应性强，整体性好，干缩率低，干燥快，施工方便，耐火等级高。
5、无机保温体系材质单纯，透气性好，传热均匀，封闭孔结构阻碍了气体的对流，不会形成冷凝水滞留现象。
6、无机保温体系只需直接涂抹，工具、工艺与抹灰基本相同，可以随意造型、整体性好，特别适用于异形部位，能在普通墙体、弧形、拐角，楼梯间隔墙等不同结构部位广泛适用。
7、抹面砂浆为单组份预配制干混产品，现场加水搅拌即可使用，砂浆质量稳定可靠。
二、施工部署及施工要求
本工程采用项目法施工,施工中将严格按照质量标准程序运作，确保施工质量和工期要求。现场成立具有丰富施工经验、高素质管理人员和专业技术人员组成的项目经理部,全面负责工程的整体进度、质量、安全、环保、资源调配和总体协调工作。
人员部署：项目经理1人、技术负责人1人、现场管理人员1人、安全员1人、质检员1人、资料员1人、施工员1人、预算员1人
（一）主要施工管理人员表及项目组架结构图 ：

项目经理
技术负责人
现场管理人
安全员

张兴羽
质检员
陈小斌
技术员
罗显林
施工员
张华中
预算员
吴 戈

（二）项目组成员岗位职责及劳动力安排
1、项目经理岗位职责
（1）主持项目管理的全面工作，全面履行项目合同，对工程质量、安全、工期和成本控制负全责；
（2）协调与总包方、各分包方的关系；
（3）负责安全、文明施工、生产进度、资源配置和队伍管理；
（4）负责项目组内部考勤。
2、技术负责人岗位职责
（1）负责施工作业指导书的编制；
（2）组织外包力量做好工序、分项工程的检查验收工作；
（3）协助技术资料员编制工程日报、周报、提供所需资料；
（4）控制检查调整外包队伍对周计划的实施，确保月计划的完成，从而保证阶段目标的实现；
（5）协助项目组长组织生产例会、安全例会。
3、技术资料员的岗位职责
负责各种技术交底，严格按照ISO9001;2000国际质量管理体系要求，及时填写和管理技术资料。
4、材料员的岗位职责
（1）保管好本项目的所有料具，包括机具的设备、办公用品等；
（2）编制材料、设备供应计划，及时报项目组长；
（3）整理保管好一切材料、相关设备的资料和报告证件等，建立管理台帐，做好各项
材料消耗和库存统计工作；
（4）填写并保持公司质量手册规定的各种记录。
5、安全质量员的岗位职责
（1）负责安全文明施工的组织和管理，对操作工人进行安全意识教育，填好施工日志；
（2）对施工全过程的质量进行检查，监督技术交底和变更、洽商的落实情况，控制施
工进度；
（3）及时向总包方或监理进行隐蔽工程的报验工作。
6、劳动力准备
（1）劳动队伍的选择根据我分包方的《施工劳务管理规定》的相关规定执行。
（2）将选择优秀的劳动队伍进行施工。
（3）对于施工作业要求确实达不到合同要求的劳动队伍将及时清退出场。
（4）施工前，项目部对施工人员进行岗前培训，如：施工规章制度、 安全法规与知识、 操作工艺和技术规程以及现场文明施工教育等。
7、劳动力需求计划（附表）
劳动力需求计划表

序号
工种名称
工期天数
需求人数
备注
1
抹灰工
15
10

2
技工
15
10
3
小工
15
8
4
管理人员
15
2
注：本工期是按照保温面积来预算的，如工期紧，且每栋楼都具备工作面和安全施工条件的情况下，可按要求增加人员，进一步缩短工期。
（四）主要施工机械状况说明及一览表
1、施工机械说明及一览表（每栋楼）
序号
设备名称
数量

规格型号
主要工作性能指标
预计何时进场
备注
1
强制式搅拌机
1台
350型
搅拌
开工之日

2
卷尺
20个
5m
测量长度、高度
开工之日

3
靠尺
30把
2m
平整度
开工之日

4
塞尺
6把

垂直度
开工之日

2、施工机具与工具
（1）施工吊蓝安装完毕，垂直运输机械，经调试运行安全无误、可靠，满足施工作业要求，并配备专职安全检查和维修人员。(由甲方提供)
（2）常用机具：强制式砂浆搅拌机、水平运输手推车、手提搅拌器、射钉枪等。
（3）常用抹灰工具及抹灰的专用检测工具：经纬仪及放线工具、水桶、剪子、滚刷、铁锨、扫帚、手锤、錾子、壁纸刀、托线板、方尺、靠尺、塞尺、探针、钢尺等。
（五）主要施工材料指标性能要求
一、系统性能要求
项目
性能指标
耐侯性
经80次高温（70°C）–淋水（15°C）循环和20次加热（50°C）–冷冻（–20°C）循环后不得出现开裂空鼓或脱落。抗裂保护层与保温层的拉伸粘结强度不应小于0.1Mpa破坏界面应位于保温层
抗风荷载性能
不小于工程项目的风荷载设计值
吸水量（g/m²）浸水1h
<=800
耐冻融性能
严寒及寒冷地区30次循环，夏热冬冷地区10次循环，表面无裂痕、空鼓、起泡、剥落现象
耐磨损500L秒
无开裂、龟裂或表面保护层剥落、损伤
抹面层不透水性
试样抹面层内侧无水渗透
保护层水蒸气渗透阻
符合设计要求
饰面砖粘结强度（T型）（现场抽测）
技术要求值≧0.4mpa,符合设计要求
二、组成材料性能指标
1.玻化微珠无机保温浆料
项目
单位
指标
干表现密度
kg/m³
400
导热系数
w/(m·k)
85
蓄热系数
w/(m²·k)
0.95
抗压强度
MPa
600
压剪粘结强度
MPa
50
线形收缩率
%
0.3
软化系数
≥
0.6
燃烧性能
—
A级

2.界面剂
项目
单位
指标
粘结强度
与水泥砂浆
标准状态28d
MPa
≥0.70
浸水7d
MPa
≥0.50
与pzp膨胀玻化微珠（350Kg/ m³）
标准状态28d
MPa
≥0.12且玻化微珠破坏
浸水7d
MPa
≥0.12且玻化微珠破坏
3、抗裂砂浆。其主要技术性能应满足下表要求。
项目
单位
指标
可操作时间
h
≥1.5
可操作时间内拉伸粘结强度
Mpa
≥0.7
拉伸粘结强度
Mpa
≥0.7
侵水拉伸粘结强度
Mpa
≥0.5
压折比
—
≤0.3
4、镀锌电焊网。其主要技术性能应满足下表。
项目
单位
指标
外观
—
合格
工艺
--
热镀锌
丝径
㎜
0.9±0.04
网孔大小
㎜
12.7*12.7
焊点抗拉力
N
＞65
镀锌层重量
g/㎡
≥122
5、耐碱玻纤网格布。其主要技术性能应满足下表。
项目
单位
指标
单位面积质量
g/㎡
160
断裂伸长率
%
≤5
耐碱强力保留率
%
≥90
断裂强力
N/50㎜
≥1250

第四章 保温浆料专项施工技术方案

（一）施工目标
1、质量目标
本外墙外保温工程的质量目标为：合格
2、工期目标：
根据甲方要求合理调整,按要求完工，必须满足合同工期。
3、安全文明施工目标：
杜绝重大伤亡事故,避免一般事故发生并制定具体的安全文明措施。安全文明施工由
现场项目经理负责，负责整个工程施工期间的工作及对外协调。
（二）施工准备
1、外保温工程施工应满足的条件
（1）现浇混凝土结构外墙在保温施工前须有足够的养护时间，要达到规范要求的质量标准，墙面平整度、阴阳角的垂直度要符合要求。
（2）砌块填充墙在保温施工前有足够的养护时间，要达到规范要求的质量标准，墙面平整度、阴阳角的垂直度要符合要求。
（3）施工要求在窗框安装之后及窗缝打胶完成后进行，且窗框的垂直、水平度应通过验收。其窗口部位要方正，同层各窗口要水平，上下窗口要垂直。
（4）保温施工基面应达到设计要求的水平、垂直度。基底要求牢固、干燥、清洁、
平整，表面不应有污迹、灰尘、油污、挂浆等疏松物。
（5）外墙需安装的预埋件、设备安装、预留孔洞、防水工程施工完毕。
（6）墙体的湿度不应高于其周围环境的平均湿度，在雨季施工时更应特别注意。
施工温度在5℃以上，严禁在大风天（四级以上）施工。
2、生产准备
项目部在进场前，应与业主、总包、监理及其它外墙施工分包单位等部门联系建立良
好联系，确定施工现场办公、库房、住宿等设施的具体位置，并办理各种开工报验手续。根据施工图纸及合同计算主要材料用量，对本工程一些重要急需的物资，编制加工定货计划，根据工程特点，作好机械设备、劳务、资金等资源配备。
（1）现场施工用水
由指定的临时水源接临设管道至库房及拌料现场，包括施工用水、生活用水。(甲方提供)
（2）现场施工用电
由指定的临时电源，将电接至库房及施工现场。(甲方提供)
（3）施工周转材料
本工程施工用吊篮我方提供；垂直运输工具及塔吊由甲方免费提供。
（4）施工劳力计划
我公司选用长期合作的劳务公司作为本工程的配属队伍，以劳务分包的形式组织本工程施工，施工人数保证满足施工及进度要求。
3、技术准备
（1） 熟悉图纸，并配备相关的图集、规范、规程等，设计交底记录。
（2） 项目负责人组织学习合同条款，并根据工程特点和相关文件，在开工前进行详
细周密的工程项目质量策划。
（3） 根据合同要求和工程实际情况，对施工总进度计划和阶段性进度计划分解成
可操作的月、周作业计划，并严格依据计划施工，出现影响施工进度的情况，采取相应的调整措施，确保合同履约率。
（4） 优化资源配置：根据施工图纸及合同要求，进行工程量计算，结合工程规模和工期等要求，作好劳务、主要施工机械、周转材料、主要设备材料等的数量、质量、规格型号的计划，作好原材料的质量、数量、规格的进场准备及原材料现场的复检工作，并组织施工队伍进场。
（5） 进行施工技术交底：工程开工前由技术负责人组织施工人员、质安人员、班组
长进行交底，针对施工的关键部位、施工难点、质量和安全要求、操作要点及注意事项等进行全面的交底并形成完整的交底记录，施工人员在接受交底后认真学习，并要求落实在各个施工环节之上。
外墙保温施工做法：
1、交接验收基层墙面处理
2、做灰饼、冲筋
3、涂刷的界面砂浆
4、抹第一遍无机保温砂浆保温浆料（20mm)
5、2-5d后抹第二遍无机保温砂浆保温浆料(达到设计厚度)
6、抹第一遍抗裂砂浆（2-3㎜)
7、紧接着压入镀锌电焊网用保温锚栓固定
8、抹第二遍抗裂砂浆（1-2㎜盖住镀锌电焊网）
9、交接验收。

施工流程图基层墙体处理

做灰饼、冲筋

配制界面砂浆

墙体涂刷界面砂浆

配制无机保温砂浆保温浆料

抹保温浆料第一层（20㎜）

2~5d后抹保温浆料第二层（达到设计厚度）

平整度、垂直度、厚度验收

配制抗裂砂浆

保温层干燥后抹第一层抗裂砂浆2-3㎜

准备耐碱网格布布

压入耐碱网格布

配制抗裂砂浆

抹第二层抗裂砂浆（1-2㎜）

验收

（三）无机保温砂浆外墙(外)保温系统构造图集
系统构造示意图
基本构造
①基层
混凝土墙及各种砌体墙（含抹灰找平层）
构造示意图
②界面层
界面砂浆
外
内

③保温层
无机保温砂浆
④抗裂防护层
抗裂砂浆＋耐碱网格布
⑤涂料饰面层
涂料层

施工前准备工作
具与工具准备
A、脚手架安装完毕，安全检查合格，满足施工作业要求。
（根据合同规定该项目在保温施工前，相关方与我方进行脚手架使用前的使用安全交底，日常的使用维护和脚手架安全检查均由相关方负责，保温施工方在使用过程中严禁擅自对脚手架及外墙已安装完毕的任何防护设施进行改动。）
B、强制式砂浆搅拌机，垂直运输机械，手提搅拌机等准备齐全。
C、常用抹灰工具及抹灰专用检测工具，托线板、方尺、塞尺等准备齐全。
②材料已进场
③施工人员到位
（四）无机保温浆料施工
基面检查（处理）：
保温施工前应会同相关部门做好结构验收的确认，外墙面基层的垂直度和平整度应符合现行国家施工及验收规范（GB50300-2001《建筑工程施工质量验收统一标准》、GB50203-2002《砌体工程施工质量验收规范》）要求，进行如下检查工作：
1、外墙面的阳台栏杆，雨漏管托架，外挂消防梯等安装完毕；
2、墙面的暗埋管线、线盒、预埋件应提前安装完毕，并应考虑到保温层的厚度影响。
3、外窗的辅框安装完毕。
4、混凝土梁/墙面的钢筋头和凸起物清除完毕，墙表面凸起物大于或等于10mm时应剔除干净；
5、砖砌体墙面应先对砌体基层做一般抹灰处理。
6、墙面应清理干净，清洗油渍、清扫浮灰等、墙面松动、风化部分应剔除干净。
经检查合格后方可进行保温施工。
放线、打点
保温浆料施工前，应在墙面做好施工厚度标志，按下列步骤进行贴饼：
1、 每层用2m靠尺检查墙面平整度，用2米墙体垂直度专用检测尺检查墙面垂直度；
2、在距楼层顶部约10cm，同时距大墙阴/阳角10 cm处，根据大墙角已挂好的垂直厚度控制线，用无机保温浆料浆料作为标准贴饼（5 cm*5 cm）。
3、待标准贴饼固定后，在两水平贴饼间拉水平控制线，具体做法为将带小线的小圆钉插入标准贴饼，拉直小线，使小线控制比标准贴饼略高1 mm，在两贴饼之间按1.5 m间隔水平粘贴若干标准贴饼。
4、用线坠吊垂直线，在距楼层底部约10 mm，大墙角阴阳角10 cm处粘贴标准贴饼。
5、每层贴饼完成后，水平方向用2-5 m小线拉线检查贴饼的一致性，垂直方向用2m托线板检查检查垂直度，并测量贴饼厚度，作记录并计算出超厚面积工程量。
6、打点按垂直方向点间隔度为2m，水平方向点间隔度1.5m。
涂刷界面砂浆：
1.将界面砂浆根据基面干燥程度调制成较浓的浆状，满涂在工作基面，
2.涂刷时保证涂刷到位，不得遗漏、空白。
3.现场所调制的界面砂浆必须在三小时内使用完毕，如超时则不得继续使用。
4. 用电动搅拌器搅拌，搅拌时间约为10～15分钟；
5、干湿度：界面砂浆干湿度根据墙体基面实际情况（干湿度）而定，一般呈稀糊状为宜。
该项目使用的界面砂浆是在工厂按照科学配方经混合搅拌制成干混粉，现场使用时加水搅拌即可。
无机保温浆料层施工
1、浆料现场调制
配比：无机保温浆料：水=1（kg）：0.85（kg）。
注：水的多少可根据具体情况适量增减。
2、调制方法
A.水、保温砂浆干粉顺序放入搅拌机内进行搅拌，搅拌时间约为8--10分钟；
B.将搅拌后的浆料静置5分钟；
C.再次搅拌2～5分钟后方可使用；
D.调制好的浆料必须在2小时内使用完毕，超时不得继续使用；
3、浆料上墙
A.将调制完毕的浆料用刮刀边压边推在墙面上，注意收刮刀痕；
B.再用2m靠尺靠刮，调整垂直度、平整度、阴阳角；
C.约30分钟后进行修补，用靠尺和水平尺检查施工面情况；
D.厚度不能＜20mm。
E.保温浆料抹灰时顺序按照从上至下，从左到右，在压实的基础上可尽量加大施工厚度，抹至保温标准贴饼高度为宜。
F.外墙阴阳角施工方法
用木方尺检查基层墙角的直角度，用线坠吊垂直检验墙角的垂直度。
保温浆料抹后，应用方尺压住墙角浆料层上下搓动，使墙角保温浆料基本达到垂直，然后再用阴阳角抹子压光。
保温浆料面层大角抹灰时要用方尺，抹子反复测量抹压修补操作，确保垂直度±4mm,直角度±4mm。
门窗边框与墙体连接应预留出保温层的厚度，并做好门窗表面的保护。
注意：
1、所有已搅拌的浆料在搅拌好后，必须在2小时之内用完，超出2小时后就不能继续使用。
2、施工期间凡温度低于5度必须停止施工。
保温砂浆层点补
1.点补由于保温砂浆层干固收缩造成的局部不平整现象；
2.调整阴阳角及板面的垂直度等。
3、已施工完的保温砂浆层完成面平整度≤4mm,以2m的墙体检测尺检测为标准。
4、厚度不＜30mm
耐碱网格布或镀锌电焊网和保温钉施工：
外墙面耐碱网格布或镀锌电焊网和保温钉施工。门窗洞口及阴阳角用C型玻纤网格布处理.
挂网：挂网和保温钉施工同时进行
A.根据墙面情况裁制钢丝网尺寸。
B.挂网：网与网左右之间接头重叠≥5 cm; 上下挂网接头重叠≥5 cm，要求平整，无褶皱；
C． 不得使网空鼓、翘边；
安装塑料锚栓（俗称保温钉）：
保温钉分为两种：
A、空心基层（如空心砖墙体）用回拧式保温钉 ；
B、实心基层（如实心砖墙体、混凝土构件等）用膨胀式保温钉；
保温钉的安装距离根据要求（350*600mm）进行，用电锤打孔，钻孔深度为基层内约50mm，锚固件深度为基层内约45mm即主体墙体的锚固深度不小于25mm。锚固件的数量应根据楼层高低及基层墙体的性质决定（楼高小于20m时，每平方7个；楼高20m—50m时，每平方9个；楼高50m—80m时，每平方11个）；在阳角及窗洞周围，锚固件的数量应适当增加，锚固件的位置距窗洞口边缘——混凝土基层不小于50mm，砌块基层不小于100mm。锚固件安装分布示意图如下：

锚固件的头部要略低于保温层，并及时用抗裂砂浆抹平，以防止雨水渗入。
3、阴阳角玻纤网施工方法。
① 见外墙阳角和外墙阴角构造详图。（见后）
② 在阳角处需从每边双向绕角且相互搭接宽度不小于200mm，阴角处不小于100mm。见下图

阴角玻纤网与热镀锌钢网搭接大样图

阳角玻纤网与热镀锌钢网搭接大样图
③ 当遇到门窗洞口时，应在洞口四角处沿45°方向补贴一块200mm×300mm的标准网格布，以防止开裂。见下图

铺设网格布时应防止阳光曝晒，并应避免在风雨气候条件下施工，
干燥前墙面不得粘水，以免导致颜色变化，铺设网格布24小时后即可进行下一施工-------安装塑料锚栓。
抹抗裂砂浆：
1、浆料调制
抗裂砂浆：水为25kg：15~20kg
根据施工时的气温等自然条件和现场施工条件可适当增减水的用量。
注意：
①先将浆料搅拌10～15分钟，静置5分钟，再搅拌5分钟后才能使用。
②调制完毕的浆料需在2小时内使用完毕，超时不得继续使用。
2、注意事项
A.注意收好刀底印、接头痕迹。
B. 抗裂层厚度不应小于3--5mm。
C.注意阴阳角处理。
D.清除抗裂层表面的滴灰。
E.已施工完的抗裂层作业面平整度≤4mm,以2m的墙体检测尺检测为标准。
3、施工完的抗裂层总厚度不小于3--5 mm
点补、验收
全面检查已施工完毕的作业面，修整、点补作业面，配合相关部门验收。
附（窗口节点详图、女儿墙、檐口详图）

第五章 施工质量通病及主要防止措施方法

●严格控制基层表面质量，如有不合格现象严禁施工，应及时与总承包方联系修复，达到要求才能施工。
●界面剂必须涂刷到位，涂刷必须均匀，且不得露白，贴接牢固。
●玻纤网络布搭接宽度、长度必须满足规范要求，封边必须严实。塑料锚拴每平方米个数一定要符合设计要求(每平方米不得少于5--7颗)。
●挂线、打饼一定要根据图纸尽量做到准确，有超深处，应联系甲方用砂浆修补，使其深度基本一致。
施工注意事项
●在外墙外保温系统中安装的设备或管道，应固定在基层上，并作封存处理。
●在建筑物外墙大角（阴角、阳角）及其它必要处挂垂直度和平整度，保温浆料的厚度只允许正偏差。
●伸出墙面的消防梯、水落管、各种进户管线和空调、门窗预埋件连接体应安装完毕，并按外保温系统厚度留出空隙。
●塑料锚栓固定注意事项：
1、塑料锚栓必须牢固的固定于墙体基层。
2、塑料锚栓的塑料冒头应齐平或略低于保温层外表面。
●保温施工期间及完工24小时内，基层及环境温度不低于5℃，在5级以上大风和雨天不得施工。
●分项的子项工程完工后应做好成品保护，包括：（1）防风雨防冻（2）防施工污染（3）防撞击墙面（4）防踩踏窗口（5）对撞坏的墙面及时修补。
●每遍工序结束后，必须经现场监理工程师验收、签字、认可后，方可进行下道工序施工。
●单个锚栓拔出力和基层力学性能必须符合设计和规范要求。在保温浆料和抗裂砂浆配制时，搅拌必须设置专人负责并挂牌（配合比），以保证搅拌时间和配合比的准确
●外墙墙体基层进行验收时，若达不到施工要求，应及时与总包单位进行协调，最终达到施工条件。若条件不具备就拒决进行施工。

第六章 质量体系保证措施

7、1施工质量控制体系
先建立以项目质量管理工作为重心的质量监控网络体系，形成公司、项目和作业班组的综合质量管理网络。
7、2明确工程分部、分项的施工质量标准，严格进行工艺评审。对施工中的特殊过程、关键过程，加强对工程质量的管理控制和有效预防。
7、3分析落实质量管理目标, 工程质量实行谁管理谁负责的原则。分专业划分工作面、施工段、作业时间和质量标准。明确管理负责人和管理范围, 实行分段包干质量、工期、安全、文明施工的责任制,承担管理跨度内的各项管理工作,从材料,施工工艺、质量、进度、施工技术、施工操作等全过程把关控制。
7、4实行质量“三检制”和工序交接制，加强质量的交叉重复检查，严禁把上道工序存在的问题移往下道工序的施工中，坚决做到上不清，下不接。
7、5加强对操作工人进行经常教育，提高质量意识。在部分分项施工前项目技术负责人对班组进行技术交底，明确施工中的重点、难点关键部位和薄弱环节，采取相应的预防措施，克服施工中可能出现的问题，尽量减少各种不利因素的产生，遏制质量通病。
7、6工程质量中最重要的环节是要把好施工用材的质量关。若没有优良的材料质量作保证，施工难以生产出优良的产品质量。因此，在组织材料采购生产、加工、搬运、储存和使用过程中，要实施优质优价原则，要实行材料限额原则。对价格昂贵、工艺含量高、生产周期长的要在采购、验收、使用过程中层层把关，及时反馈出现的问题，决不允许假昌伪劣，以次冲好的材料入库，在使用程序中，所有材料都必须具备产品使用合格证和质量保证书。
7、7该项目使用的材料，可分为一般材料、主要材料。一般材料在采购时只需具备合格证，质保书即可；采购主要材料时，除必须具备产品合格证、质量保证书外，还必须提供使用说明书、产品检验实验报告、有效期证明书以及厂家对其产品提供服务的承诺。
7、8本工程的主材铺材：
界面剂、无机保温浆料、抗裂砂浆、热镀锌钢网、耐碱玻纤网格布、锚固件等。
7、9一般材料的搬运、储存和使用，应按照产品说明书的要求或有效检验进行。主要贵重材料（价值高、超大、易燃、易损品）应事先制定方案，按可行方案实施。材料到场后上专人负责组织相关人员（材料员、工长、班组长）共同对产品质量验收，并按指定场地堆放，在专业技术人员的指导下使用。
7、10要注意保护产品标识和实验状态标识形成的可追溯性记录。
7、11材料员、现场库管员、搬运工必须进行岗前针对性的专业培训，要求其掌握必要的作业要求和规定。
7、12所有材料有储存期间，应按施工使用先后次序存放，特殊、贵重材料的储存应注意防水、防盗、防碰撞、防震动、防晒、防雨措施。
7、13始终坚持质量第一、信誉至上的观点。加强质量管理的力度，按照公司质量标准的要求，项目设置质检部门对工程的质量管理。

第七章 质量目标及施工保证措施

8、1施工进度计划
● 施工进度是以实际有效的工作日作为计算依据，不包括其他专业的延误和不可预见因素的影响。
● 组织管理措施
公司高度重视本工程派精干的管理人员组成项目管理班子，制定出合理可行的施工进度计划，项目部通过进度计划将各施工班组串连起来，使大家能够为一个目标分工协作，圆满完成施工任务。
公司成立该保温工程领导小组，由项目经理任组长，直接负责项目各班组之间的关系，加强生产组织力度，对材料供应，部门配合，施工从总体上控制，以保证质量及工期顺利实施。
项目部派专人专门制定施工进度计划并负责检查，协调、控制。项目部积极定期与建设单，设计单位、监理单位、政府监督部门和其它有关单位交流看法、改正不足，保证工程施工和谐的外部环境。
建立施工例会制度，各施工作业班组每天向项目部递交(日)报告，项目部通过(周)协调人检查(周)计划的完成情况，通过(日)报告来检查（日）施工生产情况，对施工出现的问题随时进行协调，解决施工班组间和各工序间的交接，安排合理的穿插交叉作业，确保生产计划顺利实施。
在控制上，根据总进度计划提出各部位计划、控制进度，然后由项目部要求施工班组列出详细的工序步骤，每个施工队何时进场，需施工多少天，后续工序如何插入，如何办理移交手续，全部一一列出，最后形成一个独立分区计划，下发各作业班组，使各施工班组责任明确且相互监督，保证施工按进度计划进行。
提前做好准备工作，每项工作或区域施工开始前，由工程领导小组召集相关职能部门和专业施工班组开碰头会，解决技术问题、工序交接、物资准备、机械调配、其它作业条件等问题，不打无准备之仗，使工程顺利进行。
进度计划层层控制，专人把关，根据总进度计划，制定阶段计划，项目执行经理要把计划落实到具体责任人，总计划的责任人是项目经理，月计划责任人是项目执行经理，周计划责任人是各施工作业班组负责人，工人保证完成当日的工程量。
以工程总体进度计划为准，根据实际工程量，按照饱满的工作量编制周计划；现场实行动态平衡管理，及时解决周计划中出现的人、财、物等矛盾；编制小组的施工作业计划，做到日布置检查，及时安排调度。
8、2资金保证措施
充足的资金是会计师为本工程管理资金，从各个渠道、各个环节保证资金的需求。
确保工程资金专款专用，合理使用项目资金使每一笔资金都最大限度地发挥作用。
在与建设单位协调前提下，按时编制进度报表，以便工程进度款及时到位，确保工程顺利进行。
● 材料供应保证措施
● 材料采购及运输方面由公司材料部经理亲自负责，保证本工程材料的供应，为工期的实施提供保证。
● 材料运输指定供应厂商使用公司专用材料运输车，并配备现代通讯设备，以便随时监控运输途中的情况，对不可预见因素能随时做出处理。
8、3各专业单位之间协调配合措施
本工程外墙是面砖饰面和面饰涂料，其施工总体分；挂线、打饼→界面砂浆→保温浆料施工→第一遍抗裂砂浆→热镀锌钢网或耐碱网格布（保温钉施工）→第二遍抗裂砂浆→施工收尾阶段。
● 以外墙保温系统为龙头，统一制度措施来管理现场。在生产加工、施工库房、施工用电、施工用水等方面划分区域，协调各专业单位之间的施工程序矛盾，并以会议纪要形成，各单位签字、盖章即具有法律效力，对各方均具有法律约束效力。
● 以统一的施工计划、施工程序规划为指导，确保整个工程优质、高效完成，按期交付使用。
● 以统一的技术管理手段及配合措施，强化各专业单位的技术管理及配合意识。
● 建立成品保护制度和施工服务制度，各参加单位共同遵守，达成共识：
● 楼层设置统一的监督员、楼层巡视员，发现有人违章作业，破坏成品应及时阻止，并交现场协调小组处理。
● 采用必要的成品保护措施
● 所有参加单位主要负责人、施工人员均应按时参加协调会，并建立统一指挥、通讯、联络体系，打印成表格，每人一份。
● 建立协调的合作关系和树立互相服务、支持、工作的良好作风使整个工程顺利完成，达到预定目标。
8、4成品、半成品保护措施
● 成品保护组织措施
成品保护管理制度，应在整个施工过程中执行。此项工作应由项目经理建立“成品保护小组”。抽调责任感强，善于管理的专职人员组成，实行分层分段管理。每层的管理员对每道工序完成的产品进行检查，做好记录，对成品做到“谁施工谁负责”。如果该产品遭
到破坏，管理员应对行为人作出记录备案，对造成损失者应承担赔偿责任并受到经济
