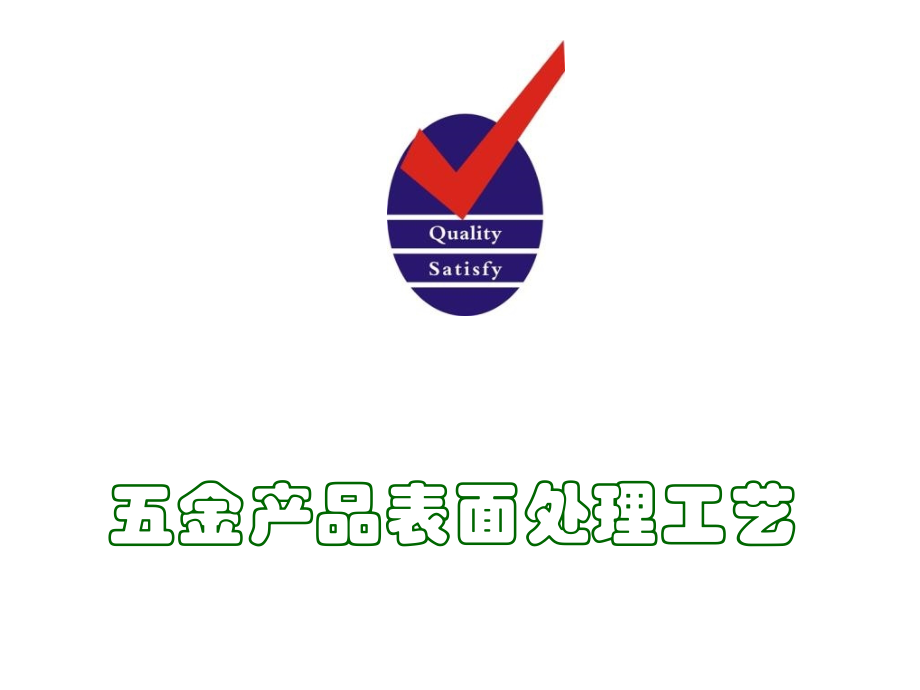

五金产品表面处理工艺.pptx

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,五金产品表面处理工艺,2,产品展示,3,产品展示,4,产品和模具开发流程,5,产品和模具开发流程,模具加工设备,1,、加工中心,2,、车、磨、铣、刨加工,3,、装配现场,6,连 续 模,根据产品的结构、订单数量确定是否使用连续模具。,根据模具步数的多少，决定开模周期，一般为,10,25,天。,右侧模具周期为,20,天以上。,7,连 续 模,连续模具,生产状态,料带,8,单冲模,对于结构复杂、批量小的产品多使用单冲模。,单冲模按成形工艺又分为落料模、折弯模、侧切模、整形,模等。,9,单冲模基本工艺,1,、落大料（冲孔）,2,、成形（折弯、拉伸、冲孔）,3,、切外形（切边、挤压）,4,、整形,10,产品可行性分析,产品在设计前期要进行设计可行性分析,设计完成后期还会进行加工可行性分析。,产品的前期可行性分析要求的是一个产品的定位，而产品的后期加工可行性分析要求的是如何通过现有加工手段来达成这个产品的定位，如何生产出合格的产品，如何将设计师的假想变成现实。,11,产品可行性分析,材料,:,一般选用铝材或不锈钢材，铝材常用型号有：,A1050,、,A1070,、,A1080,、,A1100,、,A5005,、,A5052,、,A6061,等，不锈钢材规格有：,SUS301,、,SUS304,、,SUS430,、,SUS304-BA/2B,等，设计时须根据其产品的具体要求，再结合材料的特性来选材，以达到适材适用。,铝材的比重较轻，在成型时的回弹较小，如产品成形较复杂时，较不锈钢更易控制，且在强度，表面处理方面也不输于不锈钢。,如产品设计要求采用不锈钢时，建议料厚,0.30.4mm,，其强度基本能满足产品要求。,12,产品可行性分析,拉伸类产品凡拉伸高度超过,2,倍料厚，产品加工初期须考虑落大料，即以产品展开尺寸外围加大,3.0mm,以上落料。,平板类产品（冲孔后）直接以产品外形尺寸落料。,大片,13,产品可行性分析,某些产品在落大料的同时预冲孔。,按孔位作用分：一为产品所需孔，其尺寸为产品实际尺寸，此类孔可在成形之前冲压是因为此后的成形工艺不会影响孔的尺寸。,另一类预冲孔是为满足成形需要起定位、溢料等辅助作用的孔，对产品外形尺寸不具意义。,包装工序,预冲孔,产品形孔,14,产品可行性分析,在设计时孔径和折弯高度需按计算值适当加大，一般取值为,1.5T,以上。,产品的折弯高度如不能满足,1.5T,时，在折弯成型时会产生缺料现象，如图。,15,产品可行性分析,抽管的具体参数均为生产实践后结果，如其它抽管类型可依据该图中参数类推，抽管外径尺寸一般不管控。,16,产品可行性分析,产品中的孔与产品边的加工极限尺寸：（料厚,T,为,0.4mm,以下）,17,产品可行性分析,悬臂产品,L=5W max W=1.5T min,18,产品可行性分析,h 3.0mm,（建议加大，可降低模具耗损率）,如材料为不锈钢时建议,h,尺寸适当加大，以保证成型入块基本强度,h11.5T(,如折弯长度较少，会因材料不足，折弯后影响折钩强度,),如材料为不锈钢时该处尖角较难达到，建议允许最大,R,为,R0.3mm,，,如须更小,R,角，则须增加其它加工手段进行加工。,如材料为铝材时该处尖角可达到。,19,产品可行性分析,如材料为不锈钢时该处,R,角建议为,3.0T,以上，,如材料为铝材时该处可适当减小。,20,产品可行性分析,如左图之折弯，一般分两步加工：一是冲孔，二是折弯。简单图示如下：,21,产品可行性分析,冲切折弯时为方便加工，一般须挖工艺槽（见图,b),。产品为结构件时冲切刀口可改为撕开来加工（见图,c),，外观件不采用这种方法。,a.,以上两种折弯根,部均不易加工,展开,（,c.,通常不采用）,挖工艺槽,方便折弯,（,b.,一般做法）,22,产品可行性分析,折弯,(,拉伸高度,料厚,),时转角处必须是圆角过渡，不锈钢材质,R,至少为一个料厚，铝材则可挤压加工为稍小于料厚的,R,角。,“,z”,形折弯其折弯高度至少为一个料厚。,23,产品可行性分析,在客户同意的情况下适当调整高度,H,、增加翻边,R,或以斜角拉伸,(,如图六），可以保证翻边不会有裂纹、发白等现象。,拉伸高度小于料厚时，也可以作半切处理，但须保证一定的强度。,24,产品可行性分析,如图此产品仅中部蓝色部位拉丝，拉丝机作业会将整面加工到，如强调中部拉丝效果，可将产品形状加工为中部突起，然后拉丝，突起高度至少高出平面,0.5mm,（根据料厚不同，可略作调整）。,更改后局部剖切如下图：,25,产品可行性分析,产品在加工初期有落大料工艺，经过一系列成形过程后都需要切除多余的材料满足最后的外形尺寸，此类产品均需切外形,切边后高度公差只能保证在,0.05,左右。,旋切机,26,实例讲解,27,实例讲解,28,实例讲解,折弯成形,29,实例讲解,切余料,30,实例讲解,折成直角,31,实例讲解,同上,32,实例讲解,折,Z,字型,33,实例讲解,冲孔,切边,34,表面处理工艺,抛光,由于在拉伸和其他冲压工序中，容易使产品表面造成划伤和压痕。在产品冲压工序完成后，需要对产品进行抛光处理。以便进行后序加工。,35,表面处理工艺,阳极氧化,属于电解工艺，因为铝产品与阳极接触，通电处理时，阳极失去电子属氧化反应，因此称阳极氧化。,根据要求不同，氧化前对产品进行喷砂或者拉丝处理。,36,表面处理工艺,流程,检查、上挂,脱脂、中和,腐蚀、氧化,染色、封孔,检查,脱脂,上挂,37,表面处理工艺,染色,腐蚀,氧化,氧化后,38,表面处理工艺,39,表面处理工艺,亮边,依靠钻石的硬度，在高速旋转时对铝材边缘进行不同角度的切削，形成有镜面光泽的表面。,一般用在铝制产品边缘、内框，主要起装饰作用。,曲面亮边,亮边后,平面亮边,亮边区域,40,表面处理工艺,高光字体,铝制产品凸字成形时，字体多会效果不好，经过钻石刀高速切削后，呈现银白色，和产品表面形成对比，更加美观。,曲面亮边,亮字区,41,表面处理工艺,丝印,1,、对版,2,、印刷,3,、光固,紫光机,印刷,对版,丝印后,丝印区,42,表面处理工艺,喷漆,可以实现各种颜色。,由客户提供样板或者色号，喷漆后会存在一定的色差。,水帘柜,43,表面处理工艺,不锈钢料腐蚀的工艺大致如下：,裁切板料粗抛光,印感光胶,爆光,显影,腐蚀孔,精抛,冲压落料,（激光、砂面）,（电抛）,贴胶,除蜡清洗,除蜡,脱胶膜,丝印油墨,不锈钢片料,44,表面处理工艺,制成一定规格的不锈钢片丝印感光胶经专用烤箱烘干后待爆光处理,此项须在暗房进行。,感光片放入菲林经爆光,3,分钟后待转下工序备用。,曝光机,双面曝光,显影,45,表面处理工艺,曝光后的坯料经恒温,50oC,、,1015,秒显影后晾干，检查有砂孔点油墨补救。,根据腐蚀的要求（通孔或盲孔）及材料厚度，过腐蚀炉的时间不等。,显影后片料,腐蚀机工作中,46,表面处理工艺,经过腐蚀的坯料转入冲压工序。如产品要求光面，可在腐蚀完成后精抛光。但有些产品要求表面为砂面或局部砂面，则需在腐蚀网孔后增加二次腐蚀，,通常腐蚀砂面后须电抛，电抛后产品颜色参考样板。,47,表面处理工艺,其他表面加工工艺,1,、激光雕刻,2,、,CD,纹机,3,、车削加工,CD,纹机,万能车床,激光机,48,加工设备,雕刻机,切边机,油压机,火花机,亮字机,49,检测设备,摩擦试验,温度冲击,跌落试验,硬度测试,投影仪,50,车间概貌,冲压车间,包装车间,亮边车间,精雕车间,机加工车间,51,包装方式,托盘包装,纸盒包装,包装工序,泡沫包装,仓储,与您一同创造,贵公司发展史上的奇迹,德信诚,HTTP,：,/E-MAIL,：,bz01,
