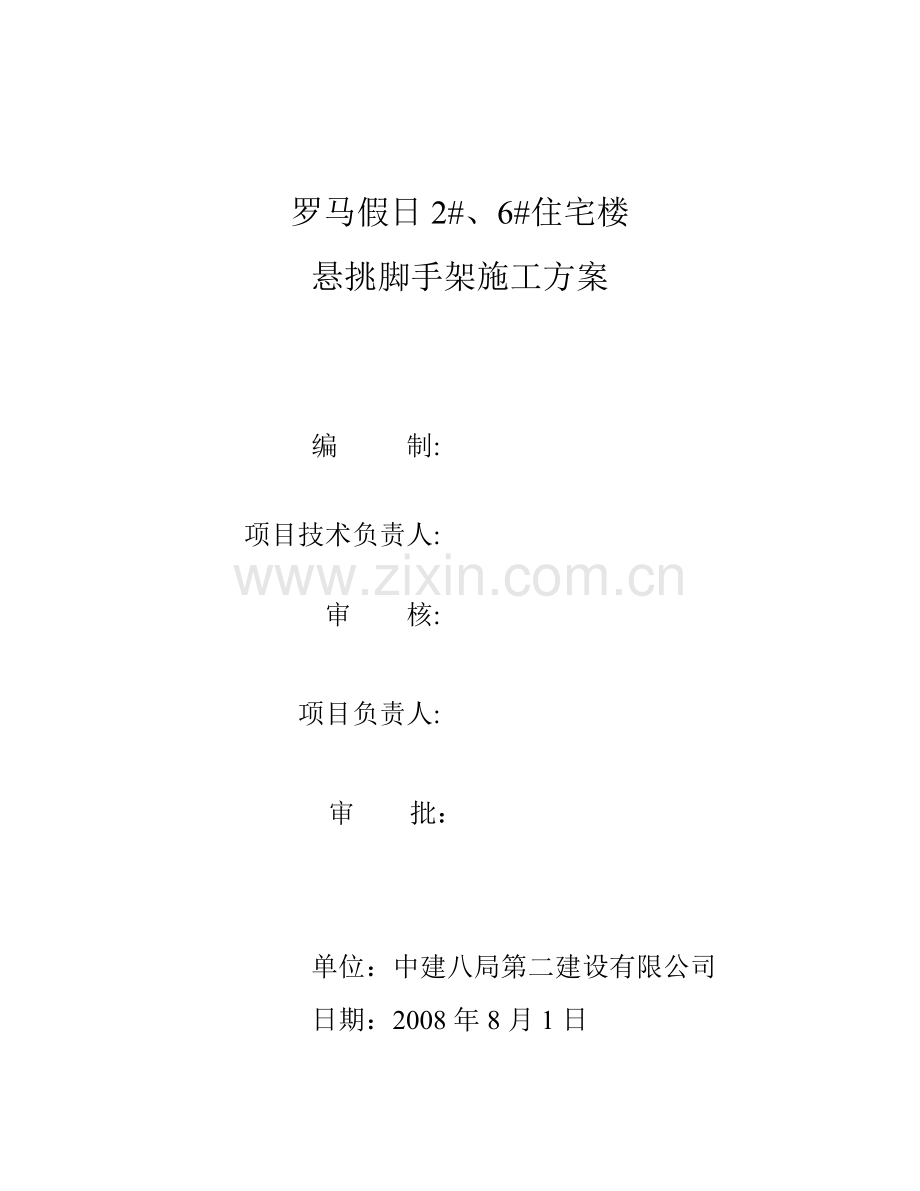

罗马假日2#、6#住宅楼
悬挑脚手架施工方案

编 制:

项目技术负责人:

审 核:

项目负责人:

审 批：

单位：中建八局第二建设有限公司
日期：2008年8月1日

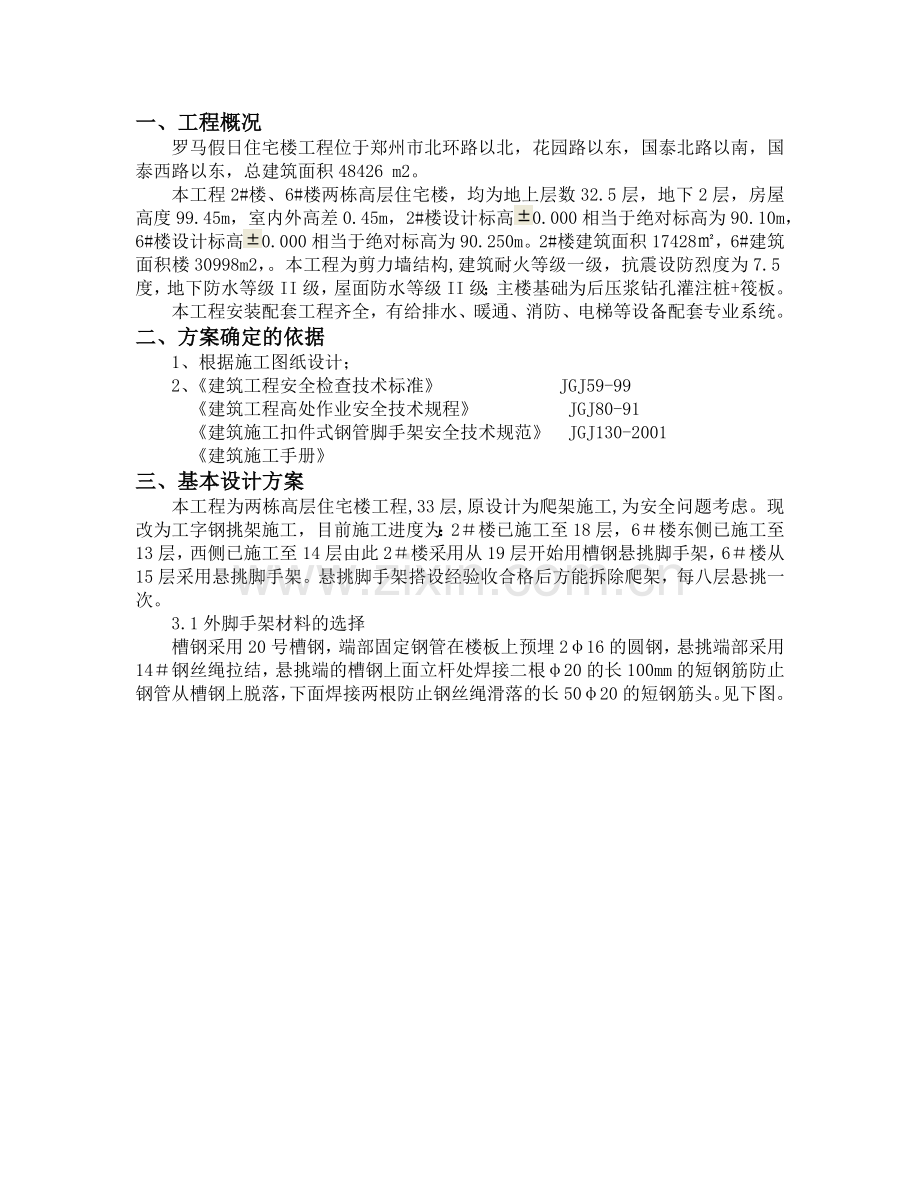

一、工程概况
罗马假日住宅楼工程位于郑州市北环路以北，花园路以东，国泰北路以南，国泰西路以东，总建筑面积48426 m2。
本工程2#楼、6#楼两栋高层住宅楼，均为地上层数32.5层，地下2层，房屋高度99.45m，室内外高差0.45m，2#楼设计标高0.000相当于绝对标高为90.10m，6#楼设计标高0.000相当于绝对标高为90.250m。2#楼建筑面积17428㎡，6#建筑面积楼30998m2，。本工程为剪力墙结构,建筑耐火等级一级，抗震设防烈度为7.5度，地下防水等级II级，屋面防水等级II级；主楼基础为后压浆钻孔灌注桩+筏板。
本工程安装配套工程齐全，有给排水、暖通、消防、电梯等设备配套专业系统。
二、方案确定的依据
1、根据施工图纸设计；
2、《建筑工程安全检查技术标准》 JGJ59-99
《建筑工程高处作业安全技术规程》 JGJ80-91
《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2001
《建筑施工手册》
三、基本设计方案
本工程为两栋高层住宅楼工程,33层,原设计为爬架施工,为安全问题考虑。现改为工字钢挑架施工，目前施工进度为：2＃楼已施工至18层，6＃楼东侧已施工至13层，西侧已施工至14层由此2＃楼采用从19层开始用槽钢悬挑脚手架，6＃楼从15层采用悬挑脚手架。悬挑脚手架搭设经验收合格后方能拆除爬架，每八层悬挑一次。
3.1外脚手架材料的选择
槽钢采用20号槽钢，端部固定钢管在楼板上预埋2φ16的圆钢，悬挑端部采用14＃钢丝绳拉结，悬挑端的槽钢上面立杆处焊接二根φ20的长100mm的短钢筋防止钢管从槽钢上脱落，下面焊接两根防止钢丝绳滑落的长50φ20的短钢筋头。见下图。

在某些特殊部位如剪刀楼梯、外挑阳台等的处理方法如下：
剪刀楼梯处：槽钢穿过楼梯的外墙伸至剪刀楼梯的中间一道剪力墙处，且必须穿过该墙，如图所示：

悬挑阳台处的处理示意图：

设计要点
高层建筑施工分段搭设的脚手架，根据JGJ59-99“建筑施工安全检查标准”要求：1、外挑杆件与建筑结构连接必须牢固；2、悬挑架外端须有可调式钢丝绳斜拉连接。3、高层建筑施工分段搭设的悬挑脚手架必须有设计计算书，并经上级审批等。悬挑脚手架必须按现行国家的搭设和验收标准进行搭设卸拆。本设计根据以上要求，考虑施工方便、稳固及重复使用，又不影响下道工序施工的原则。采用形式：脚手架立杆纵距1500，立杆横距1100，步距1800，中间加设拦腰杆一道。
3.1.1外挑脚手架的整体稳定性验算
计算参数说明：
Lb:立杆横距
La:立杆纵距
GK：恒载标准值
GK1：构架基本结构杆部件自重
GK2：作业层面材料自重
GK：外立面整体拉结杆件和防护材料
H1：立杆计算截面以上的架高
gK1：以每米架高计的GK1的计算基数
gK2：以每米立杆纵距计的GK2的计算基数
gK3：以每米架高计的GK3的计算基数
n1：同时存在作业层数设置值
Qk：脚手架施工荷载标准值
qk：施工荷载标准值的计算奇数
N：立杆验算截面处的轴心力设计值
NGK：脚手架自重标准值在立杆中产生的轴心力
NQK：可变荷载标准值在立杆中产生的轴心力
R：立杆计算截面
Ψ：轴心受力构件的稳定系数
l0：轴心受力构件的稳定系数‘l0=uh
u:计c算长度系数
h：步距
fc：刚材抗压强度设计值
立杆横距：1.1m(lb)
立杆纵距：1.5m(la)
立杆步距：1.8m(h)
恒定荷载：
Gk=gk1+gk2+gk3 (5-13)
Gk1由表5-7查出得出gk1=0.109
Gk1=gk1*H1
=0.109*24
=2.616KN
Gk2=n*La*gk2
假定同时存在作业层数n=2
gk2由表5-10查出，gk2=0.41
Gk2=2*1.5*0.41
=1.23KN
GK3=H1*gk3
=24*0.0768
=1.843KN
故GK= Gk1 + Gk2+ GK3
=5.689KN
2.施工活荷载标准值（QK）
QK=n*La*qk
(n=1 La=1.5m)
qk根据5-12查出
qk=1.35kN/m
故QK=1*1.5*1.35
=2.02KN
3风荷载标准值取定
WK=Laψωk(5-20)
因ψ= An/Aω=0.8036
ωk=0.243
故：WK=1.5*0.8036*0.243
=0.3KN
4、由于组合了风荷载，整体稳定性验算如下：
根据0.9*（N‘/ΨA+MW /W）≤fc/ra’(5-32)
N’ =1.2NGK+1.2Q
=1.2*5.689+1.2*2.025
=9.257KN
查表5-19 得
fc=205N/mm2
查表5-5得
rm’=1.156
查表5-17得
ω=5.08*103mm3.i=15.8mm
连墙杆件，2步3跨查表5-20 u=1.37
λ=uh/i=1.37*1.8/15.8=156
根据λ 查表5-18得ψ=0.287
故fc/rm’=177.34N/mm2
因0.9*（N‘/Ψa+MW /W）=70.85≤177.34
所以整体稳定性满足要求。
3.1.2悬挑脚手架平杆的强度、稳定、刚度的验算
1.1/W（Mgk+1.15Mqk）≤f/rm
gk2=0.41 KN/m
Mgk=1/8*q*l2=0.062 KNm
qk=1.35kN
Mqk=1/8*q*l2=0.204 KNm
1.1/W（Mgk+1.15Mqk）≤f/rm
1.1/W（Mgk+1.15Mqk）=64.22 N/mm2≤f/rm=177.34 N/mm2
经验算水平杆符合要求。
3.1.3扣件抗滑移承载力验算
R≤Rc
Gk2=2*1.5*0.41
=1.23KN
Q=2.02KN
R=1.23+2.02=3.25 KN≤Rc=8.5 KN
3.1.4连墙件的承载能力验算
Nl=Nw+Ns
=1.4*lw*hw*ψ*ωk+ Ns =1.4*3.6*4.5*0.287*0.243+3=4.58kn≤10.025kn
经计算连墙件符合要求
3.2槽钢支撑承载能力
抗弯强度验算

N=1.2GK+1.4QK
=1.2*5.689+1.4*2.02
=9.655KN
N1=0.55*N=5310N
N2=0.45*N=4345 N
水平杆最大弯距W=1400*5310+300*4345=8737500N·M
σ＝Mmax/Wx =8737500/191400=45.65N/mm2
<205N/mm2
所以抗弯承载力符合要求。

钢丝绳设计要点
A每根挑出钢管端部用Φ14钢丝绳单股斜拉
B上端预埋在楼面的吊环连接，下端与挑梁端部的吊环连接，钢丝绳拉紧程度基本相同，避免受力不均。线夹每端3只，间距150，紧固牢靠。
C吊环选用Φ14加工，埋入14深度不小于30d，并应与结构主筋焊接。
D钢丝绳起抗倾覆作用，根据上面的计算不必进行验算。
四、施工准备
4.1施工前应按施工组织设计中的有关脚手架的要求，向架设和使用人员进行技术交底。
4.2按照下列要求对槽钢、钢管、扣件、脚手架等进行检查验收，不合格产品不得使用。
槽钢的规格、型号必须符合要求，不能有损坏。
钢管：脚手架钢管质量符合 现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定。
采用Φ48×3.5钢管，每根钢管的最大质量不应大于25kg。
新旧钢管尺寸、表面质量和外形分别符合《规范》第8.1.1、第8.1.2条的规定。
钢管上严禁打孔。
扣件：采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定。
脚手架采用的扣件，在螺栓拧紧力矩达65N·M,不得发生破坏。脚手板：采用冲压钢脚手板。
连墙杆：采用刚性连墙杆。
安全网：采用绿色密目安全网。
4.3经检查合格的构配件应按品种、规格分类，堆放整齐平稳，堆放场地不得有积水。
4.4清除搭设场地内的杂物，平整搭设场地，并使排水畅通。
五、构造要求
5.1纵向水平杆的构造应符合下列规定：
5.1.1纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨；
5.1.2纵向水平杆接长采用搭接。应符合下列规定：
5.1.3搭接长度应不小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
5.1.4纵向水平杆应作为横向水平杆的支座，用直角扣件在立杆上。
5.2横向水平杆的构造要求应符合下列规定：
5.2.1主节点处必须设置一横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。在双排脚手架中靠墙的一端的外伸长度为500mm。
5.2.2作业层上的非主节点处的横向水平杆，宜根据支撑脚手板的需要等间距设置，最大间距不应大于纵距的1/2。
5.2.3双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上。
5.3脚手板设置应符合下列规定：
5.3.1作业层脚手板应满铺、铺稳，离开墙面120～150mm;
5.3.2脚手板应设置在三根横向水平杆上，当脚手板长度小于2m时可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾覆。可采用对接也可采用搭接，对接时，对接处必须设置两根横向水平杆，脚手板外伸长度为130～150mm，搭接时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm。
5.3.3作业层端部脚手板探头长度应取150mm，其板长度应与支承杆可靠的固定。
5.4立杆搭设的构造要求
5.4.1每根立杆底部应设置垫板。
5.4.2脚手架必须设置纵横向扫地杆，纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上，当立杆的基础不在同一高度时，必须将高处的纵向扫地杆向底处延长两跨，与立杆固定，高低差不应大于一米，靠边坡上方的立杆轴线到边坡的距离不应小于500mm。
立杆的接长除顶层顶部可采用搭接外，其余各层各步接头必须采用对接扣件连接，对接和搭接应符合下列规定：
立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个接头在高度方向错开的距离不宜小于500mm，各接头的中心至主节点的距离不宜大于步距的1/3。
搭接长度不应小于1m,采用不少于2个旋转扣件固定，顶部扣件盖板的边缘至杆端距离不应小于100mm。
5.4.3连墙杆的构造要求
靠近主节点设置，偏离主节点的距离不应大于300mm；
从底层第一步纵向水平杆开始设置，当该处设置有困难时应采取其他有效措施固定。
采用菱形布置
采用刚性连接杆与建筑物可靠连接。具体做法如下：
采用短钢管与穿墙对拉螺栓固定，大横杆在于短钢管连接。
严禁采用对拉螺栓与大横杆焊接的方法进行连接。
5.4.4当脚手板下部暂不能设置连接时可搭设抛撑。抛撑应采用同长杠件与脚手板可靠连接，与地面的倾斜在45°～60°之间；连接中心距主节点的距离不应大于300mm，抛撑应在连接杆搭设后方可可拆除。
5.4.5剪刀撑与横向斜撑的构造要求：
外侧立面整个长度和高度连续设置剪刀撑；
每道剪刀撑的宽度不应小于四跨，且不应小于6m，斜撑和地面倾斜角在45°～60°之间。
剪刀撑按规范要求搭设，并用旋转扣件固定。
横向斜撑除拐角处设置外，每隔6跨设置一道。
5.4.6斜道的构造要求
斜道宽度不小于1.5m，坡度1：6；
两侧设栏杆及挡脚板，栏杆1.2m，挡脚板高度不小于180mm；
脚手板铺设应符合规范要求；
脚手板每隔250mm设一道防滑木条，木条厚度20～30mm。
六、脚手架的搭设
6.1一般规定
A脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙杆以上二步。
B每搭完一步脚手架后，应按规范要求校正步距、纵距、横距及立杆的垂直度。
6.2垫板安放应符合下列规定：
垫板必须准确的放在定位线上；
垫板采用长度不小于两跨、厚度不小于50mm的木垫板。
6.3立杆搭设应符合下列规定：
A严禁将外径48mm与51mm的钢管混用；
B两根相邻立杆的接头不应设置在同步内，同步内隔一根的两个接头在高度方向错开的距离不宜小于500mm，各接头的中节点的距离不宜大于步距的1/3。
C开始搭设时每隔6跨设置一根抛撑，直至连墙杆件安放稳定后，方可根据情况拆除；
D连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙杆；
E顶层立杆的搭接长度不应小于1m，采用不小于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。立杆顶端伸出建筑物的高度1.5m。
6.4纵向水平杆的搭设应符合下列规定：
纵向水平杆的搭设应符合设计的构造规定；
纵向水平杆应四周交圈，用直角扣件与内外立杆固定。
6.5横向水平杆的搭设应符合下列规定：
横向水平杆的搭设应符合本设计的构造规定；
横向水平杆靠墙的一端距装饰面的距离不应大于100mm。
6.6纵、横向扫地杆搭设应符合本设计的构造要求；
6.7连墙件、剪刀撑、横向剪刀撑的搭设应符合下列规定：
A连墙件的搭设应符合本设计的构造要求；当脚手架施工操作层高出连墙件两步时，应采取临时稳定措施，直到上一层连墙件搭设完成后方可根据情况拆除；
B撑、横向剪刀撑的搭设应符合本设计要求的构造要求；并应随立杆、纵向和横向水平杆等同步搭设，各底层斜杆均必须支承在垫板上。
6.8扣件安装应符合下列规定：
A扣件规格必须与钢管外径相同；
B螺栓拧紧扭力矩不应小于40N.m，且不应大于65N.m；
C在主节点处固定横向水平杆、纵向杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm；
D连接扣件开口应朝上或朝内；
E各杆件端头伸出扣件盖板边缘的长度不应小于100mm。
6.9作业层、斜道的栏杆和挡脚板的搭设应符合设计下列规定：
栏杆和挡脚板均应搭设在外立杆的内侧；
上栏杆上皮高度应为1.2m；
挡脚板高度不应小于180mm；
中栏杆居中设置。
6.10脚手板的铺设应符合下列规定：
A脚手板应铺满、铺稳，离开墙面120～150mm；
B采用对接或搭接时均应符合设计的要求；脚手板的探头应用直径3.2mm的镀锌钢丝固定在支承杆件上；
C角斜道平台口处的脚手板，应与横向水平杆可靠连接、防止滑动；
D顶层作业层的脚手板往下计，宜每隔12m满铺一层脚手板。
七、脚手架的拆除
7.1拆除脚手架前的准备工作应符合下列规定：
A应全面检查脚手架的扣件连接、连接件、支撑体系等是否符合构造要求；
B据检查结果补充完善施工组织设计中的拆除顺序和措施，经主管部门批准后方可实施；
拆除前应由单位技术人员或工长进行拆除技术交底；
拆除脚手架上杂物及地面障碍物。
7.2脚手架拆除时应符合下列规定：
A拆除作业层必须由上至下、逐层拆卸，严禁上下同时作业；
B连接杆必须随脚手架逐层拆除，严禁现将连接杆整层或数层拆除后在拆除脚手架，分段拆除高度不应大于两步，如高差大于两步应增设连墙杆加固；
C分段分面拆除，对不拆除的脚手架两端应按规定设置连墙杆和横向斜撑加固；
7.3卸料时应符合下列规定：
A各构件严禁抛掷至地面；
B运至地面的构件应按规范要求及时检查、修整与保养，并按品种、规格随时码堆存放。
八、脚手架的检查和验收
A严格按照规范规定对进场构配件进行检查和验收不合格的构配件严禁使用；
B脚手架及基础应在下列阶段进行检查和验收
基础完工后，脚手架大赦前；
作业层上施加荷载前；
每搭设完10～13m高度后；
达到设计高度后；
遇有六级大风和大雨后；
停用超过一个月。
C验收依据：
a《规范》；
b本施工组织设计；
c技术交底文件。
D脚手架定期检查项目：
杆件的设置和连接是否符合构造要求；
基地是否积水、底座是否松动、立杆是否悬空；
扣件螺栓是否松动；
立杆的沉降与垂直度偏差是否符合规范要求；
安全防护措施是否符合要求；
是否超载。
九、脚手架搭设的安全管理措施
9.1脚手架搭设人员必须是经过按现行国家〈〈特种作业人员安全技术考核管理规定〉GB50306考核合格的专业架子工，上岗人员应定期体检，合格者方可持证上岗。
9.2搭设脚手架人员必须戴安全帽、安全带、穿防滑鞋；
9.3脚手架的构配件质量和搭设质量应按规范进行检查验收，合格后方可使用；
9.4作业层的施工荷载应符合设计要求，不得超载，不得将模板支架、缆风绳、泵送砼和砂浆的输送泵等固定在脚手架上，严禁挂起重设备；
9.5当有六级或六级以上大风和雾、雨雪天气时应停止脚手架搭设与拆除作业，雨、雪后作业应设置防滑条，并应扫除积雪；
9.6安全网搭设使用期间严禁搭设或拆除；
9.7脚手架使用期间严禁拆除下列杆件：
主节点处纵、横向水平杆，纵、横向扫地杆和连墙杆。
9.8不得在脚手架基础及临近处进行挖掘作业，否则应采用安全措施，并报主管部门批准；
9.9在脚手架上进行电气焊作业，必须作业时有防火措施和专人看管；
9.10搭设脚手架时，地面应设设围栏和警示标志，并派专人看守，严禁非操作人员入内。
9.11工地临时用电线路的架设及脚手架接地、避雷措施等，应按现行行业标准〈〈施工现场临时用电安全技术规范〉〉JGJ46的有关规定执行
十、安全环保措施
10.1在架体底部铺设一层密目网防止灰尘及小垃圾从架体上向下飘落;
10.2及时清理架体上和安全网内的垃圾;
10.3搭设架体的钢管、扣件、连墙件等材料统一刷漆；
10.4挡脚板按要求制作好后,统一刷油漆;
10.5选用统一颜色,统一尺寸的密目安全网;
10.6安全网重复进行使用前,必须进行清洗;
10.7在架体上设计并张贴安全宣传标语.
