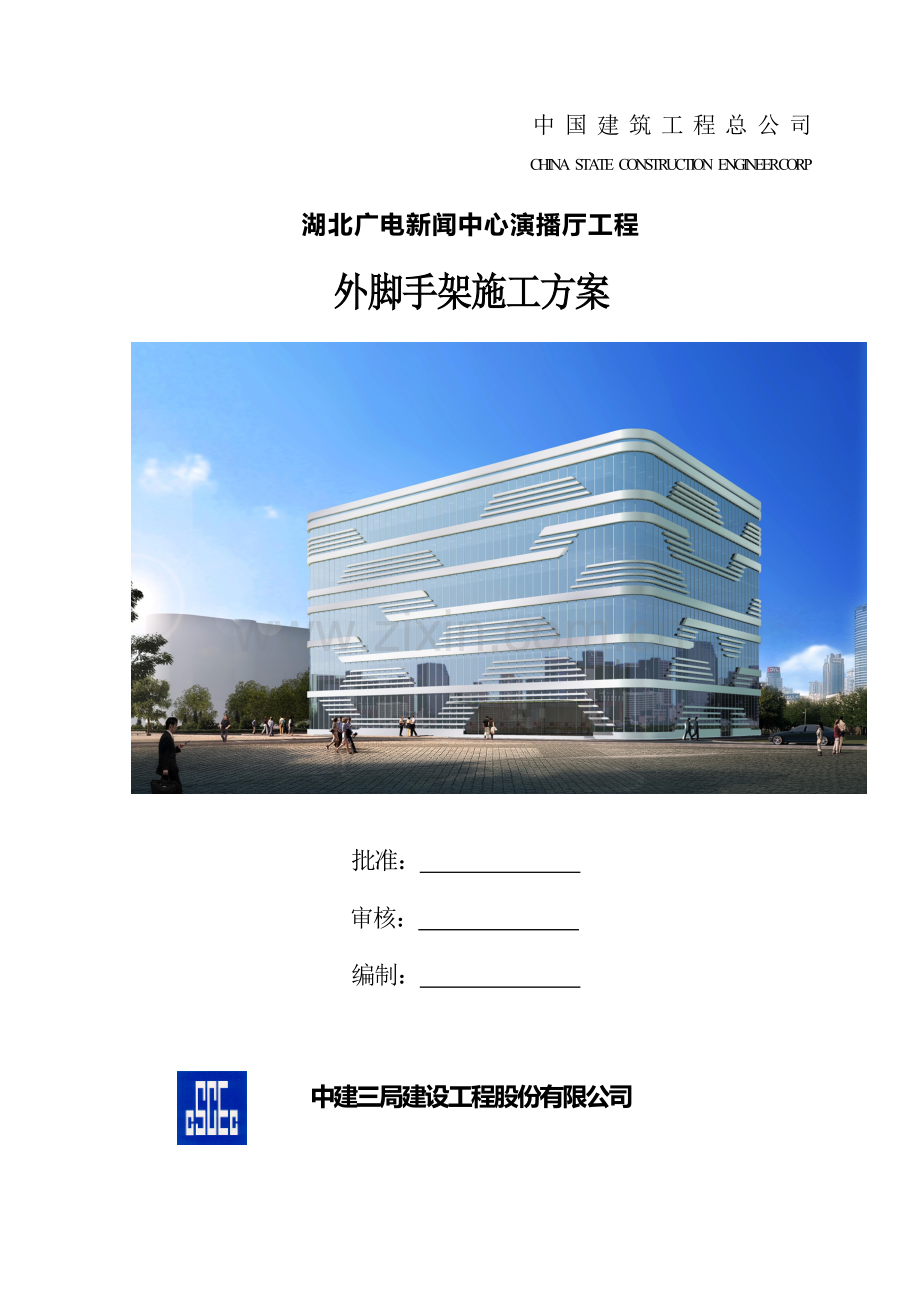

中 国 建 筑 工 程 总 公 司
CHINA STATE CONSTRUCTION ENGINEER CORP
湖北广电新闻中心演播厅工程
外脚手架施工方案

批准：
审核：
编制：

中建三局建设工程股份有限公司
湖北广电新闻中心演播厅工程项目经理部
二O一二年一月

目 录
1 编制依据 1
1.1 编制目的 1
1.2 编制依据 1
2 工程概况 1
2.1 工程概况 1
2.2 施工重难点 1
3 施工方法 2
3.1 外脚手架布置说明 2
3.2 外脚手架平面布置 3
3.3 落地式脚手架 5
3.4 回填通道处工字钢加固措施 9
3.5 工具式悬挑卸料平台 11
3.6 临时马道 13
3.7 安全通道 13
3.8 安全防护 15
4 脚手架验收和使用注意事项 18
4.1 脚手架验收 18
4.2 脚手架使用注意事项 20
5 脚手架拆除 21
6 安全文明施工 22
7 外脚手架验算 24
7.1 落地脚手架验算 24
7.2 卸料平台的验算 29

1 编制依据
1.1 编制目的
为现场外脚手架施工提供较完整的技术指导文件，便于外脚手架施工的质量控制，能优质、快速、高效地完成施工任务，并为监理、业主对工程的施工方法、质量、工程进度等各方面的详细了解提供依据。
1.2 编制依据
本工程施工图纸；
《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001(2011版)；
《建筑施工高处作业安全技术规范》JGJ80-99；
《建筑施工安全检查标准》JGJ59-99；
《建筑结构荷载规范》GB50009-2006；
本工程《施工组织设计》；
其他国家现行有关技术标准、施工验收规范，工程检验及评定标准；
2 工程概况
2.1 工程概况
湖北广电新闻中心演播厅工程位于武昌区公正路与紫沙路交汇处的广电中心院内的东南侧，新闻中心单体工程占地面积1736平方米，总建筑面积9385平方米，地上6层，无地下室，建筑屋面高度为27.2米，最大高度30.2米。本工程结构类型为现浇钢筋混凝土框架结构，结构设计使用年限为50年，抗震设防烈度为6度，防火等级为一级，屋面防水等级为一级。±0.000相当于黄海高程25.50m。工程建成主要功能为办公、演播厅及其配套用房，同时兼有活动中心和武警用房。外周长约为180米。
2.2 施工重难点
1、本工程场地狭小，现场临建设施、施工临时道路等均处于坠落范围内，因此，外架周边、底边以及临边洞口防护是本工程外架施工的一个重点。
2、由于外架与施工升降机交接处需断开，此处节点的封闭作为重点进行控制。
3、脚手架底部地基基础处理难度大，本工程采用回填土压实，上部现浇1.8m宽、10cm厚C25混凝土垫层后，在立杆下满铺脚手板。
3 施工方法
3.1 外脚手架布置说明
本工程采用落地式双排脚手架进行外架搭设。根据图纸设计，本工程共6层，屋面女儿墙标高28.900m，楼梯屋面标高30.200米，现拟定外架竖向布置方案如下：1层至6层搭设落地式脚手架，以-0.65m处做基础底面，基础采用1.8m宽、10cm厚C25混凝土垫层。
同时，为满足现场施工需要，在下图所示位置布置3个卸料平台和2台施工升降机，位于1-5轴处距原有居民楼较近，无法布置卸料平台。1-C轴～1-D轴处预留5m宽一层底板回填行车通道，回填通道上部5m宽位置采用16#工字钢悬挑脚手架。
3.2 外脚手架平面布置
一～三层脚手架平面布置
三～六层脚手架平面布置
3.3 落地式脚手架
1、搭设顺序
放线→放置木垫板→放置纵向扫地杆→逐根树立杆→安装横向扫地杆→安装第一步纵向水平杆→安装第一步横向水平杆→安装第二步纵向水平杆→安装第二步横向水平杆→（依次往上搭设）→（加设临时抛撑）→设置连墙杆→加设剪刀撑→铺脚手板→绑拦腰杆和踢脚板→挂安全立网→挂水平兜网→钢板网硬质全封闭。
2、立杆搭设
(1)、立杆纵距1.5m，局部可进行适当调整，横距为1.05m。（立杆横距实际搭设距离为900mm，计算取1.05m）
(2)、立杆采用2m、3m、4m、6m 等规格钢管交替搭设。立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。
(3)、立杆顶端必须高出女儿墙上皮1.2m。
(4)、对接接头扣件开口方向应向下或向内，以防雨雪进入。
(5)、立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头与主节点的距离不应大于步距的1/3。
3、扫地杆设置
脚手架必须设置纵、横向扫地杆。纵向扫地杆采用直角扣件固定在距垫板上皮不大于200mm 处的立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
4、大横杆搭设
(1)落地式脚手架步距1800mm。大横杆设置于立杆的内侧。
(2)大横杆一般采用对接扣件连接，至边角处可采用搭接。对接、搭接应符合以下要求：
①对接扣件应交错布置：两根相邻纵向水平杆的接头不应设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于立杆纵距的1/3，即不宜大于500mm。
②搭接接头长度不应小于1m，并应等距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
(3)大横杆用直角扣件固定立杆上，小横杆用直角扣件固定在大横杆上。
5、小横杆搭设
(1)每一主节点处必须设置一根小横杆，采用直角扣件扣紧在大横杆上，严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。该小横杆的轴线偏离主节点的距离不应大于150mm。
(2)操作层上非主节点处的小横杆根据支撑脚手板的需要等间距设置，最大间距不应大于纵距的1/2。
(3)小横杆伸出纵向水平杆外的长度不应小于100mm。
(4)大横杆作为横向水平杆的支座，小横杆两端均应采用直角扣件固定在大横杆上。
6、剪刀撑与横向斜撑的搭设
(1)本工程双排脚手架应在外侧立面整个长度和高度连续设置剪刀撑。
(2)每道剪刀撑跨越立杆的根数按下表控制。
剪刀撑斜杆与地面的倾角
45 度
50 度
60 度
剪刀撑跨越立杆的最大根数
7
6
5
每道剪刀撑的宽度不应小于4 跨，且不应小于6m，斜杆与地面的倾角成45°～60°角；
剪刀撑主要采用6m 长钢管，最下面的斜杆与立杆的连接点离底面不应大于500mm，斜杆接长采用搭接接头，搭接长度不应小于1000mm，设置3个旋转扣件搭接，旋转扣件距离钢管端头不宜小于100mm，剪刀撑除斜杆两端扣紧外，中间应增加2～4个扣结点。
(3)剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线距主节点的距离不应大于150mm。
(4)横向斜撑应在同一节间，由底至顶层呈之字形连续布置，斜撑杆应采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不大于150mm。
(5)脚手架非封闭端如转截面处、施工电梯断开处脚手架端头应设置横向斜撑。封闭型双排脚手架除在拐角处设置横向斜撑杆外，中间应每隔6跨设置一道横向斜撑。
7、连墙件搭设
(1)连墙件的布置
根据《建筑施工扣件式钢管脚手架安全技术规范》，连墙件按照三步两跨进行布置，同时应符合下列规定：
a.靠近主节点设置，偏离主节点的距离不应大于300mm；
b.从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其他可靠措施固定；
c. 本工程每层均设置连墙件，每根连墙件覆盖面积≤40㎡，水平间距≤4.5m。
d.开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并且不应大于4m。
e.钢管抱柱拉结
采用钢管将柱四面箍紧，伸出钢管采用双直角扣件扣在主节点或纵向水平杆上，柱角采用模板及木枋做好保护。每层的每根柱子均进行抱住处理。

(2)预埋短钢管拉结
连墙件为在建筑物边梁对齐立杆位置埋置Φ48短管，短管露出混凝土面不少于0.20m，埋入混凝土中不少于0.30m，用扣件与脚手架小横杆连接，连接点竖向每层均设置，水平方向3m设置一道，上、下错位布置（详见下图）。

(3)连墙杆应呈水平设置，当不能水平设置时，与脚手架连接的一端可稍下斜连接，严禁外高内低上斜连接。
(4)脚手架下部暂不能设连墙件时需搭设抛撑。抛撑应采用通长杆件与脚手架可靠连接，与地面的倾角应在45 度到60 度之间；连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后方可拆除。
(5)脚手架在施工电梯、卸料平台等断开位置两端必须设置连墙件。
(6)连墙件表面应涂刷红色油漆，并在旁边挂置明显的标志牌。
8、脚手板铺设
作业层脚手板应铺满、铺稳。做到严密、牢固、铺稳、铺实、铺平，不得有50mm 以上间隙。

(1)施工楼层必须满铺脚手板。
(2)脚手板每间隔一层必须满铺一道，要求未铺脚手板的必须挂安全兜网实现“一软一硬”全封闭。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130mm～150mm，两块脚手板外伸长度的和不应大于300mm。本工程脚手板可采用对接、搭接构造，详见下图。

(3)脚手板四脚用铁丝固定在小横杆上。离开墙面200mm，严禁留长度超过150mm的探头板。
9、护栏和挡脚板
在铺脚手板的操作层上必须在外排立杆内侧距脚手板面1000 处设一道护栏，涂红白油漆，并设180mm高木踢脚板。
10、脚手架的竖向及水平防护
脚手架外侧立面采用1.8m×6m 绿色密目式安全网进行封闭。用铁丝将安全网绑扎在纵向水平杆上，每隔两层设置一道水平安全网（兜网）。
3.4 回填通道处工字钢加固措施
回填通道在3层楼面处采用16#工字钢悬挑，工字钢支撑首先需在楼层结构上预埋钢筋环，然后与预埋锚环固定；
预埋抗滑移，抗拉拔钢筋环固定工字钢，钢筋环错开U型锚环，如下图所示：

工字钢间距为1.5m，外挑长度L1=1.4m，内伸长度L2＝2.1m，则L2/L1＝1.5，按照《武汉市建筑施工现场安全质量标准化达标实施手册》的有关规定，悬挑架工字钢锚固段应是悬挑段的1.5倍，满足规定。在工字钢前端100mm 和1000mm 处各焊一根长100mmΦ25 的短钢筋，以防止钢管产生滑移。
固定钢丝绳的预埋钢筋环，埋设位置与固定工字钢的预埋钢筋环在同一垂直面上，露出混凝土面的钢筋环，应尽量顺向钢丝绳方向，以利于钢丝绳受力可靠。
钢丝绳与工字钢磨擦的位置加钢丝绳套对钢丝绳进行保护。
3.5 工具式悬挑卸料平台
1、卸料平台由型钢加工制作，由料具租赁公司加工制作。
2、平台应以型钢做主、次梁，主梁采用14b号的槽钢，次梁采用8号槽钢；上铺3mm厚防滑钢板，并与型钢焊接固定，平台长×宽为2.5m×2.4m。
3、平台的搁支点和上部拉节点，必须牢固固定于建筑结构上，严禁设置在脚手架等施工设施上；主梁伸至建筑物内，必须在尾端设置两道不小于A16的锚固筋与建筑物结构连接牢固；平台外口应略高于内口。
4、平台两边各设前后两道独立斜拉钢丝绳，分别拉接在4个拉节点上，与平台形成的夹角应不小于45º。本工程选择6×19钢丝绳,钢丝绳公称抗拉强度1700MPa，直径18.5mm。
建筑物锐角利口系钢丝绳处应加衬如废模板等硬度很小的垫物。
5、平台上应设置四个吊环，以固定斜拉钢丝绳。吊装平台时应使用卡环，不得使用吊钩直接钩挂吊环,吊环应用Q235钢制作。
悬挑卸料平台详图

卸料平台搭设示意图
6、卸料平台应设置两道防护栏杆，高度分别为1.2m和0.6m。用卸料平台外侧应用大模板固定，外侧刷黄黑相间油漆，兜底采用双层安全网（一道平网、一道密网），下口设置200mm高踢脚板，封闭严密。端部可装设内开式活动防护门，加装密目安全网或薄钢板封闭。
7、平台待主梁尾端固定，装好斜拉钢丝绳，调整完毕后，应由监理、施工企业组织进行检查验收签字认可后，方可使用。
8、平台上应在明显位置标明容许使用荷载。平台上操作人员和物料的总重，严禁超过设计容许使用荷载（最大容许1000Kg）。
9、平台在使用过程中，应安排专人负责管理，定期进行检查，特别是钢丝绳如有扭结、变形、断丝、锈蚀等异常现象的，应及时予以更换；焊缝脱焊应及时修复。
10、卸料平台应均匀布置，每一个卸料平台的辐射面积为200m²。每一个面上卸料平台的个数不得超过两个。
11、卸料平台卸荷结构必须设置在建筑物上，不得作用于外架上。卸料平台堆载应及时调运，堆放时间不得超过3小时。
12、严禁卸料平台搭设在安全通道上空，预埋锚固设置件隐蔽前需与建筑物的防雷接地连通。
注意：钢丝绳要求上三个钢丝绳扣，防止钢丝绳滑落。卸料平台及悬挑架在使用前，钢丝绳应收紧，不得出现松弛现场；若出钢丝绳现松弛或型钢下垂现象，立即采用收紧器进行收紧，并采取搭设钢管对顶等加固措施。
3.6 临时马道
在1-D轴～1-E轴/1-1轴处设置临时马道。临时马道在每层与已浇筑完成结构之间水平拉结不少于4道。
临时马道搭设示意图
3.7 安全通道
1、安全通道平面布置
为保障施工人员进出现场的安全，在施工通道处按要求搭设安全通道。考虑到施工人员进出现场的方便，进入新闻中心安全通道拟设置在1-C轴～1-D轴/1-1轴位置，同时在场区进场道路处以及办公区门口布置三条人员及车辆进出安全通道，安全通道长度共计186米。

安全通道搭设范围图
注：阴影部分为安全通道搭设区域。
2、安全通道的搭设
安全通道上部满铺两层5cm厚脚手板，四周张挂密目安全网。
安全通道棚立杆应高出顶棚700mm，在顶棚超高部分两侧张挂密目安全网和300mm高踢脚板，安全网和踢脚板均设置在立杆内。

安全通道搭设示意图
3.8 安全防护
一、预留洞口防护
主要是根据《武汉市安全标准化图册》及公司的安全制度措施进行编制。
1、≤500mm、500～1000mm预留洞口防护
①≤500mm预留洞口防护：采用洞口内楔紧木枋，上面铺钉木板形式进行防护；盖板上刷黄黑警色油漆。
②500～1000mm预留洞口防护：利用钢管扣件在洞口上紧靠洞口边搭设井字型平台，平台上每隔一定距离铺设木枋，在木枋上铺钉木板形式进行防护；盖板上刷黄黑警色油漆，并用红油漆标示“禁止移动”。

预留小洞口防护
2、≥1500mm预留洞口
①主体结构施工时，利用钢管扣件在洞口上紧靠洞口边搭设井字型平台，平台上铺设硬质木枋模板进行防护，洞口四周搭设防护栏杆（采用双道栏杆形式，下道栏杆距离地面500mm，上道栏杆离地1100mm，立杆高度1200mm），栏杆外侧张挂“当心坠落”安全警示标志牌。
②防护栏杆离洞口边距离不得小于200mm。
③栏杆表面刷黄给警示色油漆。

预留大洞口防护
二、电梯井安全防护
1、电梯井门洞口安装1800mm高工具式防护门，防护门底部安装180mm高木质踢脚板防护门外张挂“当心坠落”安全警示标志牌。
2、电梯井水平防护采用在井洞内用钢管搭设防护平台，上面满铺木脚手板（主体施工阶段）或兜挂安全平网（装修施工阶段）形式水平防护。水平防护位置根据楼层层高设置，每隔一层电梯井设置一道水平防护。
3、钢管平台搭设方法：在电梯井砼模板支设时，在井的四个角预埋直径为60mm的PVC管，模板拆除后，将钢管插入预埋的PVC管里面，然后搭设防护平台。

电梯井安全防护示意图
三、楼梯临边防护
1、楼梯及休息平台临边处搭设防护栏杆。
2、防护栏杆采用双道防护栏杆形式，下道防护栏杆离楼梯面高度为450mm，上道防护栏杆离楼梯面高度为950mm。
3、钢管表面涂刷黄黑警示色油漆。

楼梯防护栏杆搭设示意图
4 脚手架验收和使用注意事项
4.1 脚手架验收
一、脚手架的验收时间
1、作业层上施加荷载前；
2、每搭设完两层后；
3、达到设计高度后；
4、遇到六级大风与大雨后；
5、停用超过一个月。
二、脚手架的检查验收
1、脚手架的验收的依据
（1）、《建筑施工安全检查标准JGJ59-99》；
（2）、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）；
（3）、《武汉市建筑施工现场安全质量标准化达标手册》；
（4）、本工程外脚手架施工方案；
（5）、有关技术交底文件。
2、脚手架的技术要求与允许偏差
脚手架技术要求及允许偏差表
项次
项目
技术要求
允许偏差
（mm）
检查方法与工具
1
立杆垂直度
最后验收垂直度
—
±100
经纬仪
搭设中检查的垂直度
H=2
±7
H=10
±14
H=20
±28
H=30
±42
H=40
±55
H=50
±70
中间档次采用插值法
2
间距
步距
—
±20
钢板尺
纵距
±50
横距
±20
3
纵向水平杆高差
一根杆的两端
—
±20
水平仪
同跨内两根纵向水平杆高差
—
±10
4
双排脚手架横向水平杆外伸长度偏 差
外伸200mm
-50
钢板尺
外脚手架检查项目一览表
项次
项目
技术要求
示意图
检查方法与
工具
1
扣
件
安
装
主节点处各扣件中心点相互距离
a≤150mm

钢卷尺
同步立杆上两个相隔对接扣件的高差
a≥500mm

钢卷尺
立杆上的对接扣件置主节点的距离
a≤h/3
(600mm)
钢卷尺
纵向水平杆的对接扣件置主节点的距离
a≤la/3
(150mm)

钢卷尺
扣件螺栓拧紧扭力矩
40～65Nm
—
扭力扳手
2
剪刀撑斜杆与地面的倾角
45o～60o
—
角尺
3
脚手板外伸长度
对接
a=130～150mm
l≤300mm

钢卷尺
搭接
a≥100mm
l≥200mm

钢卷尺
三、外脚手架验收要求
架子搭设和组装完毕，使用前必须由项目经理、技术负责人、项目安全负责人、架子班长等人员组成验收小组，进行验收，并填写验收单。
本外架只能作围护架和操作架使用，不允许将其作为主体结构施工模板加固和支撑架使用。转料平台的搭设应与外脚手架完全分离，不得利用外脚手架作为转料平台。在特殊情况需要在外脚手架上搭设转料平台时应请技术部门出书面的通知及方案。转料平台上料时，须轻放堆载物，并保证转料平台的受力均衡，不得随意超负荷使用。
施工人员必须严格执行《建设工程施工安全技术操作规程》。
4.2 脚手架使用注意事项
1、作业层每1m²架面上使用的施工荷载(人员、材料和机具重量)不得超过以下的规定值或施工设计值；施工荷载(作业层上人员、器具、材料的重量)的标准值，结构脚手架采取3kN/m²，装修脚手架取2kN/m²。
2、砂浆和容器总重不得大于1.5kN；施工设备单重不得大于1kN，使用人力在架上搬运和安装的构件的自重不得大于2.5kN。结构施工时作业的施工步数不得超过二层，每层作业荷载不得大于3KN/m²。装饰施工时脚手架施工荷载必须严格控制，同时作业的施工步数不得超过三层，每层作业荷载不得大于2KN/m²。
3、在架面上设置的材料应码放整齐稳固，不影响施工操作和人员通行。
4、作业人员在架上的最大作业高度应以可进行正常操作为度，禁止在架板上加垫器物或单块脚手板以增加操作高度。
5、在作业中，禁止随意拆除脚手架的基本构架杆件、整体性杆件、连接紧固件、安全网和连墙件。确因操作要求需要临时拆除时，必须经主管人员同意，采取相应临时加固措施，并在作业完毕后，及时予以恢复。
6、工人在架上作业中，应注意自我安全保护和他人的安全，避免发生碰撞、闪失和落物。严禁在架上戏闹和坐在栏杆上等不安全处休息。不要在架面上急匆匆地行走或去办某件事情，相互躲让时应避免身体失衡。
7、人员上下脚手架必须行走安全防护的出入通(梯)道，严禁攀爬脚手架上下。
8、每班工人上架作业时，应先行检查有无影响安全作业的问题存在，在排除和解决后方许开始作业。在作业中发现有不安全的情况和迹象时，应立即停止作业进行检查，解决以后才能恢复正常作业；发现有异常和危险情况时，应立即通知所有架上人员撤离。
9、架上作业时应注意随时清理落到架面上的材料，保持架面上规整清洁，不要乱放材料工具，以免影响自己作业的安全和发生掉物伤人。
10、在进行撬、拉、推、拔等操作时，要注意采取正确的姿势，站稳脚跟，或一手把持在稳固的的结构或支持物上，以免用力过猛时身体失去平衡或把东西甩出。在脚手架上拆除模板时，应采取必要的支托措施，以免拆下的模板材料掉落架外。
11、在脚手架上进行电气焊作业时，要铺铁皮接着火星或移去易燃物，以免火星点着易燃物。并同时准备防火措施。一旦着火时，及时予以扑灭。
12、在每步架的作业完成之后，必须将架上剩余材料物品移至上（下）步架或室内；每日收工前应清理架面，将架面上的材料物品堆放整齐，垃圾清运出去；在作业期间，应及时清理落人安全网内的材料和物品。在任何情况下，严禁自架上向下抛掷材料物品和倾倒垃圾。
13、六级及六级以上大风和雨、雪天应停止脚手架作业；雨、雪之后上架作业时，应把架面的积雪、积水清除掉，避免发生滑跌。
14、在架上运送材料经过正在作业中的人员时，要及时发出“请注意”“请让一让”的信号。材料要轻搁稳放，不许采用倾倒、猛磕或其它匆忙卸料方式。
5 脚手架拆除
1、脚手架在拆除前应检查扣件连接、连墙件、支撑体系等是否符合构造要求，并由单位工程负责人组织进行拆除安全技术交底，清除脚手架上杂物及地面障碍，根据检查结果确定。
拆除顺序和措施，并经主管部门批准后方可实施。
2、划分作业区，地面专人指挥，严禁非作业人员入内。
3、按照先搭后拆，后搭先拆为原理，拆除顺序如下：
先拆安全网→转移木跳板（放入下步架）→小横杆→大横杆→该步连墙件→立杆→转入下步架→（循环）。
4、高处作业人员必须戴安全帽，系安全带，穿防滑鞋。安全带应高挂低用，并应挂在建筑物结构上。
5、拆除作业必须由上而下逐层进行，严禁上下同时作业。
6、连墙杆必须随拆除脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架，分段拆除高差不应大于2 步，若高差大于2 步应增设连墙件加固。
7、各构配件严禁抛掷至地面，当天拆的钢管、扣件，当天清理归堆码放。
8、拆除时，现场无塔吊，钢管等材料由每层的洞口传递下来，传递时，每层一人双手握住钢管向下传递，当下层工人双手接住钢管时，上层工人才能松手。这样依次传到地面，归堆码放。
9、拆除过程中应将已松开连接的杆配件及时拆除运走，避免误扶和误靠已松脱连接的杆件。
10、在拆除过程中，应作好配合、协调动作，禁止单人进行拆除较重杆件等危险性的作业。
6 安全文明施工
1、搭设人员必须经过考核合格的专业架子工，必须持证上岗，不允许患高血压、心脏病病人上岗。
2、搭设脚手架的人员必须戴安全帽、系安全带、穿防滑鞋。
3、施工作业层不得超载，不得将模板支架、缆风绳、混凝土输送管等固定在脚手架上，同时严禁悬挂起重设备。
4、六级及六级以上的大风和雾、雨、雪天气时应停止脚手架搭设与拆除作业。雨、雪后上架作业应有防滑措施，并应及时扫除积雪，脚手架四角设避雷针，大风雨等恶劣天气过后要对脚手架进行全面检查保修。
5、在脚手架使用期间，严禁拆除下列杆件：（1）主节点处的纵横向水平杆；（2）连墙杆件。
6、在脚手架上进行电气焊作业时，应采用石棉布将作业点下部进行封闭，防止火花溅落至下层，同时在下层应有看火人员及灭火设备。
7、作业层不允许二步架同时施工，钢管严禁单点起吊。
8、搭拆脚手架时地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。
9、搭设脚手架的材料要堆放整齐，不得随地乱丢。使用完毕的材料应及时回收，该归堆的归堆，该入库的入库。
10、所有的扣件必须全部拆除干净，不许扣在钢管上，窗台顶板上不许搁置扣件、架料以免疏漏。
11、拆除架子某个部位时，必须及先报告质安员以便疏散下部人员，架体拆除时，下部不得有人施工。
12、应定期检查脚手架，及时将脚手架上的垃圾及杂务清理干净。
13、搭拆脚手架的严禁抛接钢管、扣件、扳手等材料及工具。
14、其他常规安全技术措施及未尽事宜参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）建筑施工安全检查评分标准（JGJ59－99）等国家规范、规程、行业标准、地方规定执行。
7 外脚手架验算
7.1 落地脚手架验算
一、计算说明
落地式脚手架的承载能力按照概率极限状态设计法的要求，采用分项系数设计表达式进行计算。计算项目如下：
1、纵向、横向水平杆等受弯杆件的强度和连接扣件的抗滑承载力计算；
2、立杆的稳定性计算；
3、连墙件的强度、稳定性和连接强度的计算；
4、立杆地基承载力的计算。
计算构件的强度、稳定性和连接强度时，应采用荷载效应基本组合的设计值。
受弯构件尚应根据正常使用极限状态的要求验算变形。
本工程落地式脚手架最大搭设高度为30.75m，立杆横距1.05m，纵距1.5m，步距为1.8m。分别按照最大尺寸进行验算。
二、小横杆的验算
横向水平杆件按照简支梁进行计算，取作业层上铺设脚手板的横向水平杆进行验算。横向水平杆上部满搭脚手板。
横向水平杆脚手板荷载标准值根据规范按照0.35kN/m²考虑，脚手架上的均布施工荷载标准值按照3kN/m²。横向水平杆脚手板荷载标准值折合每米0.4725kN，脚手架上的均布施工荷载标准值折合每米4.5kN。横向水平杆自重标准值0.0385kN/m。
横向水平杆件荷载设计值q=1.2×（0.4725+0.0385）+1.4×4.5=6.9132kN/m。
1、计算简图

2、计算横向水平杆的最大弯矩和挠度

3、作用于横向水平杆的抗弯强度

横向水平杆抗弯刚度满足要求！
4、横向水平杆的挠度
由规范查得：
允许挠度为7mm。

横向水平杆挠度满足要求。
5、支座反力
。
三、扣件抗滑移承载力验算
纵向水平杆与立杆连接时，扣件的抗滑承载力Rc
由上面计算可得知节点A处的反力R：

(Rc:扣件抗滑水平承载力设计值)
扣件抗滑力故满足要求。
四、立杆承载力验算
根据规范说明，立杆稳定性计算部位选择为底层立杆段。
立杆的稳定性按照下式计算：
（5.2.6-2）
式中：
N：计算立杆端的轴向力设计值；
：轴心受压杆件的稳定系数；
A：立杆的截面面积；根据规范取5.06cm²
：计算立杆段由风荷载设计值产生的弯矩；
W：截面模量。钢管厚度取3.6mm，则取5.26cm3
：钢材的抗压强度设计值。根据规范取205N/mm²
(1)立杆端的轴向力设计值
立杆段的轴向力设计值N按照下式进行计算: （5.2.7-1）
式中：
：脚手架结构自重标准值产生的轴向力；根据规范附表知每米立杆的结构自重标准值为0.1295KN/m，因此：
：构配件自重标准值产生的轴向力；构配件主要考虑脚手板，考虑最多同时搭设四道脚手板，根据规范可计算得出：
：扣件式钢管脚手架整体拉结和防护材料自重，连墙件视具体情况而定，密目安全网自重标准值为0.0768 KN/m² ，计算得出：
：施工荷载标准值产生的轴向力总和。主要考虑作业层上的施工活荷载。考虑施工一个结构层，根据规范，结构脚手架上的施工均布活荷载标准值为3kN/m²。因此：

(2)轴心受压杆件的稳定系数
轴心受压杆件的稳定系数应根据长细比计算：(：计算长度)
根据下式进行计算: （5.2.8）

：计算长度附加系数，其值取1.155；
：考虑脚手架整体稳定因素的单杆计算长度系数。根据规范附表中当立杆横距为1.05m时，连墙件按照三步两跨布置时，计算长度系数取1.5。
：立杆步距，取1.8m。
：截面回转半径。根据规范取1.59cm。
,根据规范附表，轴心受压杆件的稳定系数取0.188。
(3)立杆端由风荷载设计值产生的弯矩
立杆端由风荷载设计值产生的弯矩，可按下式计算：
（5.2.9）
：风荷载标准值产生的弯矩；
：风荷载标准值；计算公式为：。
：风压高度变形系数。根据《建筑结构荷载规范》规定，取离地面高度为100m时的D类地区，取1.27。
：脚手架风荷载体形系数。根据规范取1.3（为挡风系数，根据规范附表取0.115）。取1.03。
：基本风压，根据《建筑结构荷载规范》取。

：立杆纵距，为立杆步距。

(4)立杆稳定性核算

立杆稳定性通过验算。
五、连墙件验算
选择最高一步架的连墙件，按照三步两跨进行计算。
(1)连墙件的轴向力计算：
连墙件轴向力设置值按照下式计算：
式中：
：连墙件的轴向力设计值。
：连墙件约束脚手架平面外变形所产生的轴向力，双排脚手架取3。
：风荷载产生的连墙件轴向力设计值，按照下式进行计算:
：风荷载标准值，取
：每个连墙件的覆盖面积内脚手架外侧面的迎风面积，本工程取最大值。

(2)连墙件的强度计算
（5.2.12-1）

连墙件的强度满足要求。
(3)连接扣件抗滑承载力的验算
采用直角扣件连接架体和预埋钢管。

连接扣件抗滑承载力满足要求。
六、立杆地基承载力验算
立杆基础底面的平均压力应满足下式的要求：

式中：
：基础采用C25混凝土垫层，取
p：立杆基础底面的平均压力，
N：上部结构传至基础顶面的轴向力标准值；N=14.2938KN
A：基础底面面积；立杆下为300mm宽木脚手板，

地基承载力的计算满足要求！
7.2 卸料平台的验算
1、恒载：
卸料平台纵肋［14槽钢自重：14.535kg/m 线荷载：14.535×10×2=290.7N/m
卸料平台横肋［8槽钢自重：8.045kg/m 集中荷载：8.045×2.45×10=197.1 N
卸料平台横肋［14槽钢自重：14.535kg/m集中荷载：14.535×2.45×10=356.1N
δ2mm钢板自重：15.7 kg/m² 转化成线荷载15.7×2.45×10=376.8kN/m
2、活荷载：
活荷载转化成线荷载：8333N/m（按承受2T荷载计）
3、卸料平台支撑体系验算
临界状态：AB段的约束破坏，不能承担外伸段BE的自重和活荷载，完全由钢丝绳来承担荷载。
计算简图如下：

计算时考虑：卸料平台所承受的荷载均取设计值；而且钢丝绳的拉力角度α≈β，故假定4根钢丝绳受力等同，角度取β；
根据临界状态的平衡条件得：
2×290.7×2.42/2+4×F×sinβ×3.45=1.2×290.7×3.62/2+1.2×356.1×3.6+1.2×376.8×2.4×2.4+1.4×8333×2.4×2.4+1.2×197.1×（1.2+1.8+2.4+3.0）
（1）、根据此计算结果选取钢丝绳：d=16mm,6×19+1钢丝绳
施工现场估算其破断拉力：，钢丝绳作为吊索用，安全系数K=7，则

故所选钢丝绳满足要求。
（2）、花篮螺栓选用002型，其容许荷载为29000N
（3）、在楼层的边框梁上，预埋φ20的圆钢吊环，其所能承受的拉力设计值为31.4KN（已考虑各折减系数）
钢丝绳对吊环的拉力
4、钢丝拉绳吊环强度计算
钢丝拉绳的拉力我们均取最大值进行计算作为吊环的拉力N，为：

钢丝拉绳吊环强度计算公式为

其中为吊环受力的单肢抗剪强度，取；
所需要的钢丝拉绳吊环最小直径 。
故吊环直径D最小取14mm，为安全起见，吊环全部采用16mm圆钢吊环。3.3.202520:0220:02:1025.3.38时2分8时2分10秒3月. 3, 253 三月 20258:02:10 下午20:02:10
2025年3月3日星期一20:02:10
