一、工程概况
由广州新发实业有限公司投资兴建的新都盛世名门主宅小区，工程位于广州增城市新塘。该工程由中广国际建筑设计研究院设计，桩基础采用Ф500-100mm的（PHC）预应力管桩，单桩承载力特征值为2000KN，设计桩长H=9~17米。桩数量为：D-1#楼242根，D-2#楼119根, D-3#楼 根,
二、施工工期
要求30个日历工作天（自正式试桩之次日起计）。
三、施工机械
型号
数量
备注
滚筒式打桩机
3
D50柴油锤
21KW交流电焊机
2
每台桩机配备两台电焊机
送桩器
1
每台桩机配一根Ф500送桩器
柴油发电机
1
120KW
四、现场施工人员
机长3名、机手3名、焊工4名、记录员2名、电工2名、桩工人2名、值班人员2名。
五、施工准备工作
1、办理施工报建手续。
2、开工前要求做好“三通一平”，施工现场要平整压实以利于桩架垂直，如现场局部高低差太大或地基较软达不到施工条件时，应与建设单位联系解决，以利施工。另外桩的进场，运输道路应用碎石级配石铺设路面，路宽5米，要求辗压，不积水，雨天不泛泥浆为度。
3、组织有关施工人员熟悉设计图纸和地质资料，图纸通过会审，开工前要对桩工人进行安全和技术质量交底。
4、工程轴线应根据设计施工图纸的要求进行放桩位，工程桩位由有关技术人员放线，用长度为40cmФ10钢筋定出桩位中心，并漆上红油，旁边涂圈上白灰粉以做标记，并会同有关单位进行全面复核，复核合格及时办理验收手续后方可施工。
5、安排施工机械进场安装、调试。
6、接通生活用水、施工用电、临时照明等管线。
7、供运部分管桩和桩尖到施工现场。
8、桩机必须有检验合格证及特种工人上岗证。

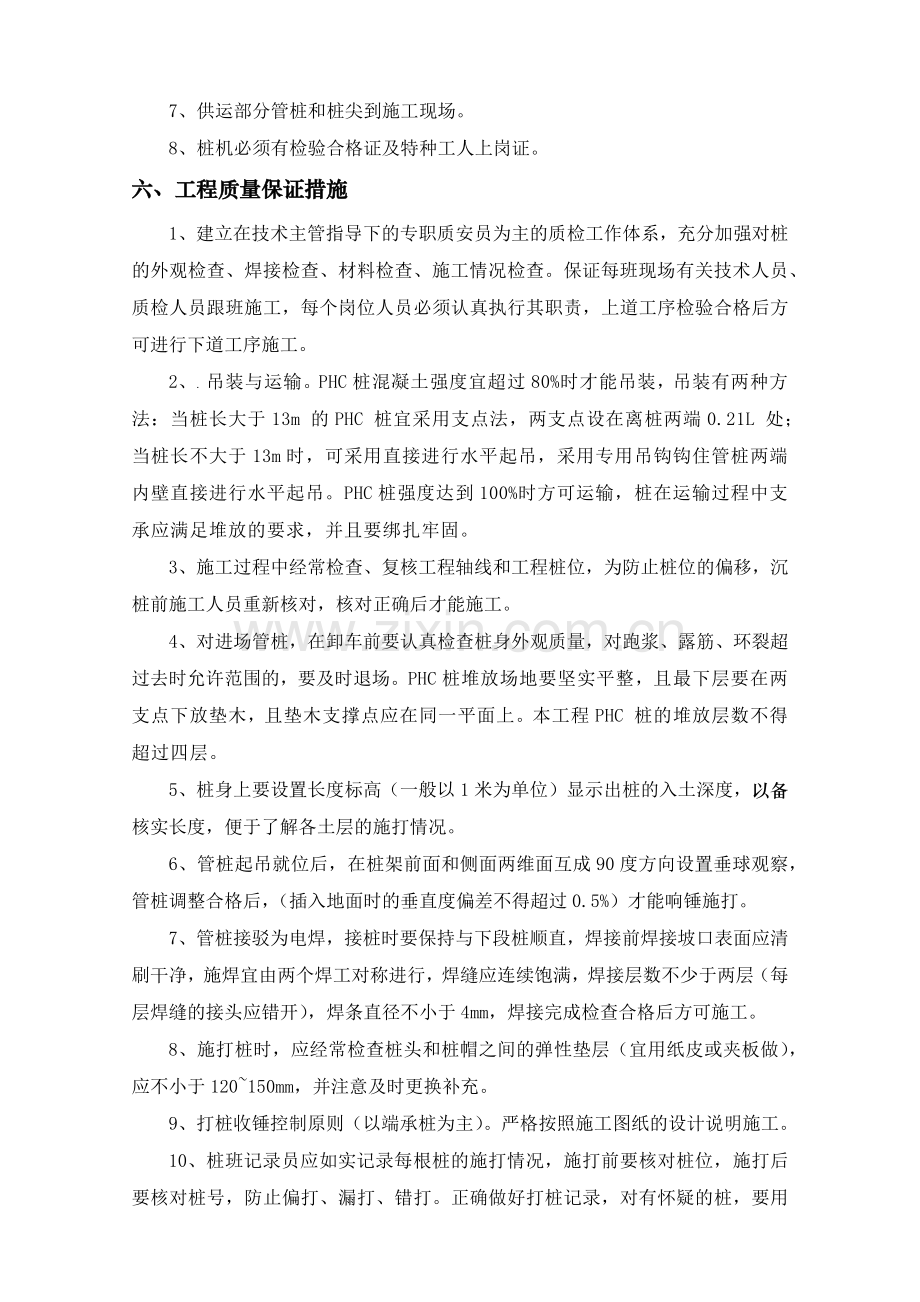

六、工程质量保证措施
1、建立在技术主管指导下的专职质安员为主的质检工作体系，充分加强对桩的外观检查、焊接检查、材料检查、施工情况检查。保证每班现场有关技术人员、质检人员跟班施工，每个岗位人员必须认真执行其职责，上道工序检验合格后方可进行下道工序施工。
2、. 吊装与运输。PHC桩混凝土强度宜超过80%时才能吊装，吊装有两种方法：当桩长大于13m 的PHC 桩宜采用支点法，两支点设在离桩两端0.21L 处；当桩长不大于13m时，可采用直接进行水平起吊，采用专用吊钩钩住管桩两端内壁直接进行水平起吊。PHC桩强度达到100%时方可运输，桩在运输过程中支承应满足堆放的要求，并且要绑扎牢固。
3、施工过程中经常检查、复核工程轴线和工程桩位，为防止桩位的偏移，沉桩前施工人员重新核对，核对正确后才能施工。
4、对进场管桩，在卸车前要认真检查桩身外观质量，对跑浆、露筋、环裂超过去时允许范围的，要及时退场。PHC桩堆放场地要坚实平整，且最下层要在两支点下放垫木，且垫木支撑点应在同一平面上。本工程PHC 桩的堆放层数不得超过四层。
5、桩身上要设置长度标高（一般以1米为单位）显示出桩的入土深度，以备核实长度，便于了解各土层的施打情况。
6、管桩起吊就位后，在桩架前面和侧面两维面互成90度方向设置垂球观察，管桩调整合格后，（插入地面时的垂直度偏差不得超过0.5%）才能响锤施打。
7、管桩接驳为电焊，接桩时要保持与下段桩顺直，焊接前焊接坡口表面应清刷干净，施焊宜由两个焊工对称进行，焊缝应连续饱满，焊接层数不少于两层（每层焊缝的接头应错开），焊条直径不小于4mm，焊接完成检查合格后方可施工。
8、施打桩时，应经常检查桩头和桩帽之间的弹性垫层（宜用纸皮或夹板做），应不小于120~150mm，并注意及时更换补充。
9、打桩收锤控制原则（以端承桩为主）。严格按照施工图纸的设计说明施工。
10、桩班记录员应如实记录每根桩的施打情况，施打前要核对桩位，施打后要核对桩号，防止偏打、漏打、错打。正确做好打桩记录，对有怀疑的桩，要用重锤线探测、比较，发现问题及时汇报，听取处理意见。
11、所有施工必须遵照DBJ/T15-22-98《预应力混凝土管桩基础施工规范》的要求进行。
12、自觉接受监理部门和兴建单位的指导和监督。
13、遇到特殊情况应及时向有关人员反映。
14、沉桩的设备选择、施工要求、接头构造 ，桩尖大样，截桩方式、桩顶与承台连接详图等按照标准图集《预应力混凝土管桩》03SG409执行。
不详之处，施工时必须遵照DBJ/T15-22-98《预应力混凝土管桩基础施工规范》的要求进行。

七、安全生产保证措施
1、执行国家和上级机关关于安全生产的各项规定，遵守我公司安全生产各项制度，坚持安全第一和预防为主的方针。
2、施打前必须把桩机所有机械和电器设备、钢丝绳、滑轮等检查是否完好，方可施工。
3、进入施工现场的一切人员必须戴好安全帽。工人上高空工作必须系安全带，扣好保险勾，并设专职人员负责监护，违者安全员有权停止其工作。
4、各种机器和电器设备由专人专职负责开机使用，由机长或指定专人统一指挥，并有统一手势和信号。施工现场机电要做到一机一闸，并配有漏电保护装置和接地接零措施，所有闸箱要防水且门锁齐全，以防触电或发生意外事故。
5、对易燃气体和油料，要分开堆放，气体切割时，氧气瓶、乙炔瓶与明火点的距离不得小于10米，氧气瓶与乙炔的距离不得小于5米。乙炔瓶不得斜放、卧放、且不得曝晒。
6、牵吊桩就位时，对堆距较远的桩，先用桩机行架索具牵引，不准用起重卷扬机作长距离斜拉，禁止先提高桩锤，以避免上重下轻和减少架身摆动等不安全因素。
7、夜间作业要有足够的照明措施，严禁违章作业，做到安全生产和文明施工。
8、拉下切断电源方可离场。
八、工期保证措施
工期
（天）
1
2
3
4
5
6
7
8
9
10
11
12
计划每天
施工桩数
20
20
21
21
21
20
20
20
20
20
20
20
累计当天
完成桩数
20
40
61
82
103
123
143
163
183
203
223
243
工期
（天）
13
14
15

计划每天
施工桩数
20
20
20

累计当天
完成桩数
263
283
303

1、每个班组要确保日进度计划的完成，以日保旬，以旬保月，必要时每天两班施工以确保进度。
2、按配桩需要，每日确保运桩量不少于1000米，且现场桩的数量可满足两天的施工需求量，以确保材料供应正常。
九、水电供应
1、自备发电机。
2、打桩过程需水很少，业主在地盘内提供水源一处作为生活用水，即可满足要求。

预制桩施工工艺流程图

放线定位、桩位验收

桩机进场

桩机调试

桩管进场

吊装定位

垂直检查

打击贯入

吊入接桩

垂直检查

管桩焊接

打击贯入

最终收锤

测定记录

桩机移位

项目部管理架构框图

项目经理
邱华钦

项目技术负责人
曾子明

施工员
全细满

质安员
陈德华

材料员
李发根

资料员
金帆

机管员
莫成德

桩机

目 录

一、工程概况 1
二、施工工期 1
三、施工机械 1
四、现场施工人员 1
五、施工准备工作 2
六、工程质量保证措施 2
七、安全生产保证措施 4
八、工期保证措施 4
九、水电供应 5
附图一：预制桩施工工艺流程图 6
附图二：项目部管理架构框图 7

分项工程施工方案

工程名称：新都.盛世名门住宅小区第四组团乐盈门建筑安装工程
分项工程名称：Ф400-95mm预应力管桩基础工程
工程施工单位：汕头市建筑工程总公司

编 制 人：
审 核 人：
编制日期：2005年3月5日
