热分析仪器的使用.pptx

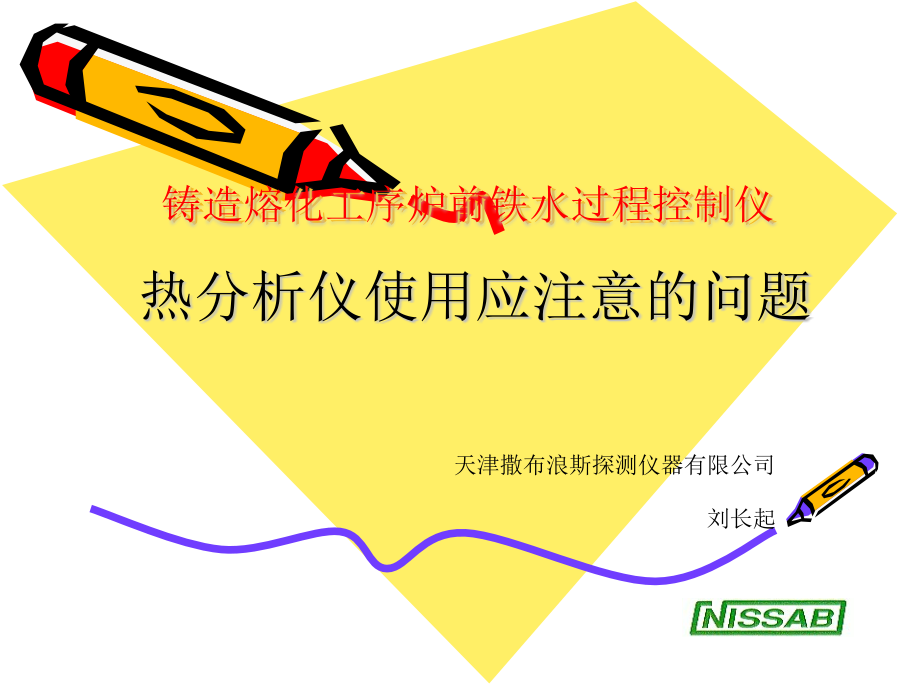

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,铸造熔化工序炉前铁水过程控制仪,热分析仪使用应注意的问题,天津撒布浪斯探测仪器有限公司,刘长起,交流的主要内容,一 热分析仪的基本种类,二 热分析仪的原理简介,三 热分析仪的使用方法,四 热分析仪使用时应注意的问题,希望通过上面内容的介绍，大家对炉前铁水控制用的热分析仪器能有,更多的认识。让热分仪器更好地服务于我们的铸造生产。,一热分析仪的种类,LED,数码管精简机型,-,工业或民用微电脑,EL,显示屏专业机型,-,工业用微电脑,电脑型,-,主机为各种形式的电脑。,一热分析仪的种类,LED,数码管精简机型,一热分析仪的种类,EL,显示屏专业机型,一热分析仪的种类,电脑型一,一热分析仪的种类,电脑型二,二 热分析仪的原理简介,专用样杯,热电偶冷端自动补偿电路,测量放大器,A/D,转换器,数据采集接口,单片微处理器,数据显示器,专用键盘,微型打印机,热分析仪器基本结构,二 热分析仪的原理简介,铁碳合金双重相图,原铁水的典型冷却曲线,铁水成分测量的基本原理,二 热分析仪的原理简介,2250 3.60,2218 3.76,2186 3.92,2154 4.08,2122 4.24,2248 3.61,2216 3.77,2184 3.93,2152 4.09,2120 4.25,2246 3.62,2214 3.78,2182 3.94,2150 4.10,2118 4.26,2244 3.63,2212 3.79,2180 3.95,2148 4.11,2116 4.27,2242 3.64,2210 3.80,2178 3.96,2146 4.12,2114 4.28,2240 3.65,2208 3.81,2176 3.97,2144 4.13,2112 4.29,2238 3.65,2206 3.82,2174 3.98,2142 4.14,2110 4.30,2236 3.67,2204 3.83,2172 3.99,2140 4.15,2104 4.31,2234 3.68,2202 3.84,2170 4.00,2138 4.16,2102 4.32,2232 3.69,2200 3.85,2168 4.01,2136 4.17,2198 4.33,某种铸铁的初晶温度与碳当量对应关系,三 热分析仪的使用方法,安装地点：熔化作业现场或炉前控制室,操作人员：负责熔化的现场人员,测量过程：测量半小时前开机预热；,按着规程浇注样杯；,三分钟内出结果,进行成分调整；,取下样杯,-,完成一次测量。,仪器使用特点：铁水性状分析，使用方便快速，使用费用低，维护费用低,三 热分析仪的使用方法,操作过程如同炉前取白口试块,炉前取光谱样块,前面小结,1,种类：发展到现在已经有三大类十几种,型号的仪器供大家根据情况选用,2,原理：铁碳双重相图；精度保证是高精,度的温度采集系统。,3,使用特点：简单、方便、快捷、费用低,维护费用更低。,四 热分析仪使用时应注意的问题,仪器的检量线调整,样杯使用注意事项,冷却曲线异常的问题,仪器的接地问题,合金铸铁问题,其它,四 热分析仪使用时应注意的问题,1,仪器的检量线调整,C%=K1TL+K2TE+K3 Si%=K4TL+K5TE+K6,四 热分析仪使用时应注意的问题,1,仪器的检量线调整,热分析的测量结果是通过计算得到的，计算公式是通过回归统计方法得来的。仪器所带的公式系数为实验室条件下标准数据，可允许企业直接应用。,但各工厂的原料不同、熔炼工艺不同，各种牌号铁水的成份配比不同，会带来不同的偏差。当偏差过大时，为能与各个不同的使用企业的情况吻合，需要重新修正公式中的相关系数，这就使热分析仪器使用时会有检量线调整问题,四 热分析仪使用时应注意的问题,2,样杯的使用问题,样杯设计图,主要组成：,a),高精度的热电偶丝,b),专用保护管,c),高纯度,Te,d),专用砂杯壳,f),其它等,四 热分析仪使用时应注意的问题,a),对于成分分析，一定取未孕育的原铁水浇入样杯,b),注入铁水温度最好高于初晶温度,50,，温度低则不能测定出初晶温度，温度太高则容易熔断热电偶丝。,c),注入铁水量要求充满样杯体积的,90,100,，太少则温度平台变陡，不能识别出正确的特征点，太多时铁水溢出使成分及性能测定样杯中的添加剂丢失，不能发挥作用。在球化率测定中铁水量还引起样杯的热容量变化。,d),一次测量完成后，尽快取下用过的样杯，避免样杯座温度升高，影响以后测量精度。,2,样杯的使用问题,四 热分析仪使用时应注意的问题,3,冷却曲线异常的问题,a),冷却曲线,TL,明显，但共晶温度出现回升，,Ts,测试失败。,原因：,1,）样杯中少,Te,或无,Te,；,2,）铁水中微量元素干扰（,Ti,）,;,3,）孕育后铁水,强烈的孕育作用抵消了白口化元素的作用。,四 热分析仪使用时应注意的问题,b),冷却曲线无,TL,点，但,Ts,平台存在,原因：,1,）浇注温度低于初晶温度；,2,）铁水碳当量太高或太低，超出仪器的测量范围。,3,冷却曲线异常的问题,四 热分析仪使用时应注意的问题,c),初晶平台出现过冷。,原因：一些合金元素在初晶阶段放出大量结晶潜热。高,Cr,铸铁发生此现象的情况多。,3,冷却曲线异常的问题,四 热分析仪使用时应注意的问题,在大功率的电气设备附近使用热分析仪器，曲线的形状有时出现锯齿状或共晶平台处出现温度漂移，造成测量失败。此时，补偿导线及仪器的屏蔽是关键问题，一定要单独做地线，保证绝缘电阻小于,1,欧姆以下。,4,仪器的接地问题,四 热分析仪使用时应注意的问题,特殊的合金铸铁，由于合金元素的含量偏大，合金元素对冷却曲线的影响程度要大于金属液体中的碳、硅对曲线的影响。,虽然,CE%,、,C%,、,Si%,都在仪器的测量范围之内，但也不能很准确测量该种铁水的相应成分。,上海，广州、秦皇岛等都有这一情况的发生。,5,合金铸铁问题,四 热分析仪使用时应注意的问题,高磷铸铁问题,:,高磷铸铁中，磷的作用相当于,1/3,的硅，对硅的成份分析有很大的影响，使用时需进行特殊处理。,b),冲天炉熔炼时，偶尔的共晶再辉，除少数白口元素丢失或铁水倒多白口化元素作用减弱外，大多数客户是由于炉料中微量元素的偶然变化所造成。,c),一些孕育后的铁水，也能直接用白口化样杯进行测量，但当使用强烈孕育效果的孕育剂后，可能有不能测量了，需要改在孕育前使用。,6,其它,结论,1,与其它成分分析仪器的对比：综合各种成分分析方法，从操作性能、时间效率、综合费用上，热分析的使用都是很好的选择。,2,铁水性状的量化：热分析对铁水性状的分析是其它成分分析不能比拟的，可以利用它对同种成分的铁水进行不同的处理从而到到不同物理性能的铸件。,3,冷却曲线问题：不正常的冷却曲线，反映了不正常的铁水状态或不正确的操作，应很好的分析比较，处理突变的铁水，纠正不正确的日常操作。,4,一些高合金元素的铸铁，需要进行特殊的处理后，热分析才能使用。,谢谢！,欢迎提出宝贵意见！,单位：天津撒布浪斯探测仪器有限公司,地址：北辰区铁东路汾河北道,6,号,姓名：刘长起 移动：,13802003015,固话：,022-86878226 86878227 86878228,
