边坡防护工程方案.docx

a、编制依据
1、编制依据
（1）中国气动新城（涪城）古井拆迁安置统建房五标段施工图
（2）中国气动新城（涪城）古井拆迁安置统建房施工合同文件相关规定。
（3） 等相关的规范标准。
（4） 建设的相关技术资料和技术质量要求。
（5）边坡防护工程施工经验和现有机械设备的性能、施工能力等。
（6）、施工地区的地材情况、气候情况、水文情况等。
2、编制原则
（1）、根据工程实际情况，合理安排施工方案与施工顺序。
（2）、制定切实可行的施工方案，采取新工艺、新材料、新技术、新设备，确保工程质量。
（3）、因地制宜，合理布置施工场地，尽量减少工程消耗，降低生产成本。
（4）、采用平行流水作业及均衡施工方法，运用网络计划技术控制施工进度，确保施工工期。

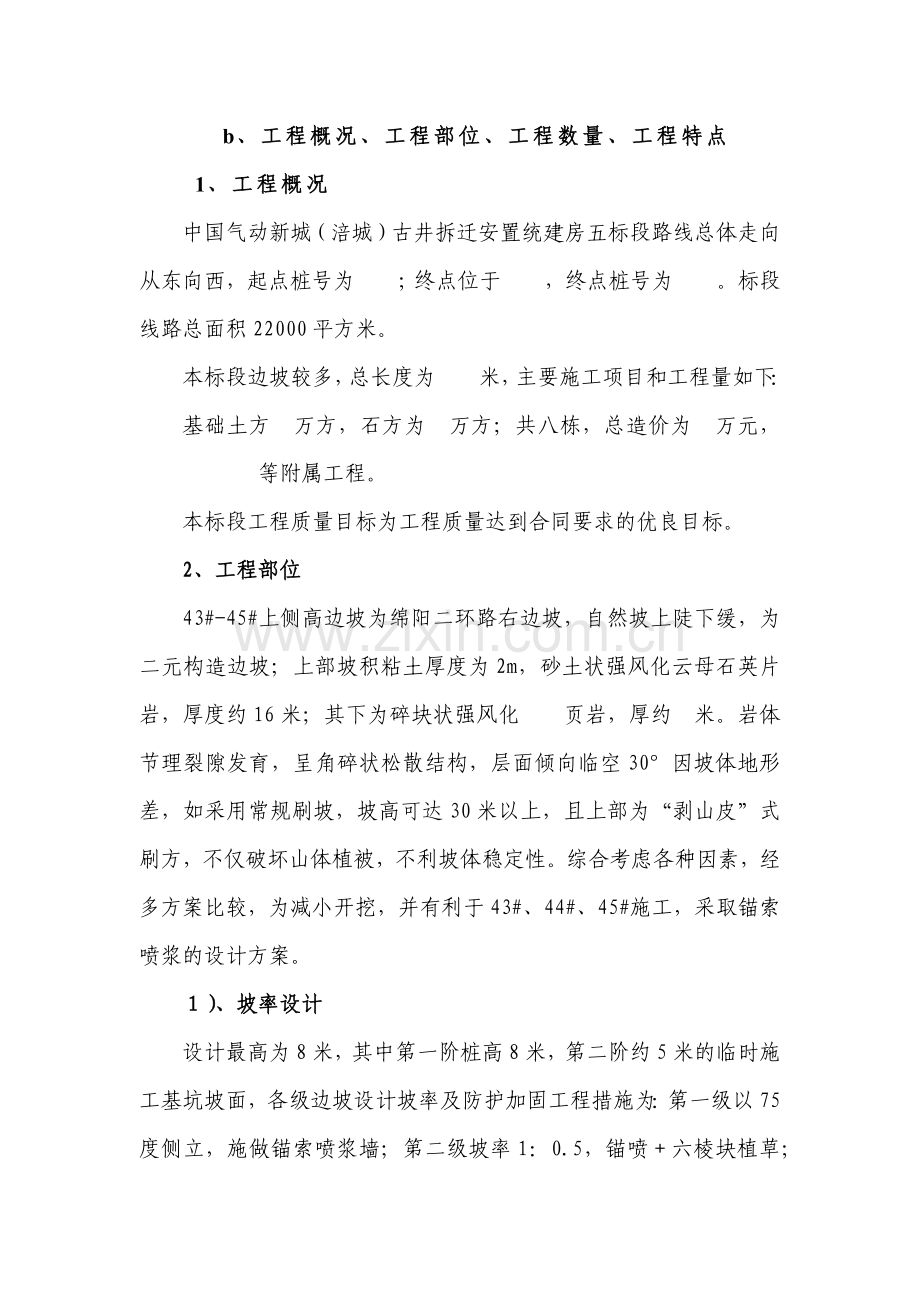

（5）、施工过程中，针对出现的问题，统筹考虑，保证工程施工的整体进度不受影响。 b、工程概况、工程部位、工程数量、工程特点
1、工程概况
中国气动新城（涪城）古井拆迁安置统建房五标段路线总体走向从东向西，起点桩号为 ；终点位于 ，终点桩号为 。标段线路总面积22000平方米。
本标段边坡较多，总长度为 米，主要施工项目和工程量如下：
基础土方 万方，石方为 万方；共八栋，总造价为 万元， 等附属工程。
本标段工程质量目标为工程质量达到合同要求的优良目标。
2、工程部位
43#-45#上侧高边坡为绵阳二环路右边坡，自然坡上陡下缓，为二元构造边坡；上部坡积粘土厚度为2m，砂土状强风化云母石英片岩，厚度约16米；其下为碎块状强风化 页岩，厚约 米。岩体节理裂隙发育，呈角碎状松散结构，层面倾向临空30°因坡体地形差，如采用常规刷坡，坡高可达30米以上，且上部为“剥山皮”式刷方，不仅破坏山体植被，不利坡体稳定性。综合考虑各种因素，经多方案比较，为减小开挖，并有利于43#、44#、45#施工，采取锚索喷浆的设计方案。
１）、坡率设计　
设计最高为8米，其中第一阶桩高8米，第二阶约5米的临时施工基坑坡面，各级边坡设计坡率及防护加固工程措施为：第一级以75度侧立，施做锚索喷浆墙；第二级坡率1：0.5，锚喷＋六棱块植草；两侧坡率据其坡高以及地形地质条件适当调整。
２）、加固工程
在边坡第一阶 设计顶宽１米的A型半挡墙加固
在边坡第一级 段采用１m锚索桩板式挡墙支挡，抗滑桩截面2*3m间距５m ，悬臂12m，锚入地面段长10m，距桩顶1m、4m、7m处中心各设1孔预应力锚索，长度分别为24m、21m、18m，锚固段长均为10m，设计拉力均为 700KN，在距桩顶2.5m处中心处各预留1孔预应力锚索孔（暂不施工锚索）
桩基坑上部坡面开挖后（高约3m），及时挂网喷砼防护，待桩板墙及锚索等施工后，采用预制六棱块埴草防护。
３）、防护工程
坡面视坡率及地质条件采用喷播植草，六棱块植草等措施进行防护，具体位置见设计图。
3、工程特点
本段高边坡防护工程工程量巨大，施工工序复杂多样，涉及到多专业，多工种，平行交叉作业。并且多是在高边坡上作业，并且多为隐蔽性工程，施工场地布置，施工安全管理、工程质量控制工作、施工前后工序组织安排等是本工程施工管理的关键。
本工程直接影响到43#、44#、45#楼施工，必须加强施工组织，充分利用现有施工时空条件，尽早完成施工。
c、工期计划
本标段边坡防护工程数量大，施工工序要求严格，施工周期较长。计划从2010年 月 日开工，到2010年 月 日竣工。见《施工进度计划横道图》。
d、进场材料、劳力及现场管理人员情况
(一)、施工管理组织机构和施工人员准备
抗滑桩施工队：
负责人；
基础土方队：
负责人：
负责土石方开挖
负责喷射砼施工
负责锚索施工
负责抗滑桩施工

标段项目部
基础土方队：
负责人 ：
基础土方队：
负责人：
由于此段高边坡防护工程数量较大，工序复杂多样，联系紧密，需要土方开挖，锚喷防护，锚索施工等多工种协同作业。为了保证此项工程施工能够顺利进行，工区经理部新组建了抗滑桩施工队、锚杆锚索工程施工队，并召集了路基土方队、抗滑桩队、锚杆锚索工程施工队四个队伍进行了施工协调会。明确了各队施工任务，施工时间等。由抗滑桩作业队负责牵头组织各专业队进行施工。施工放样由标段项目部负责。施工队组织结构如下图：
施工过程中应严格贯彻执行ISO9002质量体系标准中的有关规定，精心组织、严密施工，全面接受业主、质检部门、现场监理工程师的监督，确保工程质量和工期。
抗滑桩施工队现进场30人，工种齐全，搭配合理，满足目前施工需要；随着施工流水面的逐步展开，再根据需要，陆续增加施工人员。
(二)、主要施工机械设备的配备
根据本工程工作量、场地及工期等施工因素，安排拟投入机械设备。目前施工设备已经进入施工现场，并由专人负责组织，进入现场的设备符合ISO9002质量体系标准中有关设备的管理规定，能够确保施工机械满足工程需要。主要施工设备见下表：
设备名称
规格
型号
单位
数量
完好
状况
到场日期
混凝土输送车
MR45
辆
2
完好
2006．04．10
混凝土拌和站
HZS50
座
1
完好
2006．04．10
轮胎式起重机
QY18
台
1
完好
2006．04．10
钢筋切断机
GQ40-1
台
2
完好
2006．04．10
电焊机
BX6-250A
台
3
完好
2006．04．10
湿喷机

台
1
完好
2006．04．10
(三)、工程材料
抗滑桩工程施工用各型号钢筋、水泥、混凝土外加剂、中砂、卵石等材料已经进场，并进行了抽样自检，自检合格，可以用于本工程施工。

工程材料准备情况一览表
序号
材料名称
单位
需用量
实到量
存 放 地 点
剩余材料拟 进场日期
3
Φ12钢筋
kg
240
240
现场
根据工程进度，随时进场
4
Φ10钢筋
kg
1600
1600
现场
根据工程进度，随时进场
5
Φ14钢筋
kg
100
100
现场
根据工程进度，随时进场
6
32.5R水泥
900t
360
100
现场
根据工程进度，随时进场
7
中砂
m3
540
200
现场
根据工程进度，随时进场
8
碎石
m3
1120
300
现场
根据工程进度，随时进场
9
外加剂
kg
9000
3000
现场
根据工程进度，随时进场
e、施工工艺
1、施工工序
设计图纸要求抗滑桩及桩间板均采用逆做工法施工，其施工工序如下：
（1）、开挖第2阶坡面，坡面锚喷，并整平第一阶平台作为挖桩施工平台；
（2）、跳二挖一，跳槽开挖桩坑，根据地质条件调整进尺长度及护壁；
（3）、桩体质量检测合格后，方可进行下一步施工，按1m～2m进尺从上至下开挖桩前体；
（4）、若开挖至锚索预留孔位置，则及时按设计打入锚索；
（5）、绑扎挡土板钢筋（注意与32预埋钢筋联结），浇筑挡土板；
（6）、挡土板砼强度达到75%后，开挖下一个1m～2m桩前土体并张拉上一级锚索；重复⑥～⑨至第一阶桩前土体完全开挖完成。
2、施工方法
1）、测量放样
路堑开挖之前，按照设计图纸，严格测放出边坡顶线及截水沟位置；然后开挖二级边坡，二级边坡开挖完成后，再计算抗滑桩坐标，放出抗滑桩位置。目前二级边坡开挖边线测量放样工作已经完成。
2）开挖二级边坡，并做喷锚防护
根据放样，采用挖掘机开挖二级边坡，然后打入锚杆，挂钢筋网，喷射C20混凝土防护。设计要求系统锚杆采用φ25钢筋，钻孔采用φ50孔，锚杆长5m，间距2×2，呈梅花形布置。挂φ8@200×200mm钢筋网，喷射混凝土厚度为8cm。
砂浆锚杆采用Φ25钢筋加工制作，人工安设。锚杆的质量要满足以下要求：
（1）杆身必须调直无缺损。
（2）锚杆长度大于孔深6～10cm，每根加工长度误差不大于±1cm，缝长误差不大于±5cm。并除去杆上油污、铁锈、杂质。
（3）钻孔后，孔内石粉必须用高压水冲洗干净。锚杆孔位置误差不大于±10cm。
砂浆锚杆的施工工艺流程见下图：
　　　　　　　　　　　砂浆锚杆施工工艺流程图

挂φ8@200×200mm的钢筋网，先将钢筋网加工成钢筋网片，钢筋交叉点处，点焊固定。有锚杆处，将钢筋网焊接在锚杆端部；无锚杆处用短钢筋将钢筋网固定牢固。钢筋网与受喷面的间隙以30～50mm左右为宜。有钢筋网的地方，喷射砼的保护层大于30mm。
在喷射砼之前按照施工规范和验收标准对开挖面进行检验，按湿喷砼工艺施工，施工机械采用TK96-1A型湿喷机。施工要点如下：
（1）选用普通硅酸盐水泥，细度模数大于2.5的硬质洁净砂或粗砂，粒径5～12mm连续级配碎(卵)石，化验合格的拌合用水。
（2）喷射砼严格按设计配合比拌和，配合比及搅拌的均匀性每班检查不少于两次。
（3）喷射前认真检查岩面，对欠挖部分及所有开裂、破碎、出水点、崩解的破损岩石进行清理和处理，清除浮石和虚碴。
（4）喷头距岩面距离以0.6m～1.2m为宜，喷头应基本垂直受喷面。
（5）喷射砼作业采取分段、分块、自下而上的顺序进行。喷射时，喷嘴做反复缓慢的螺旋形运动，螺旋直径约20～30cm，以保证砼喷射密实。同时掌握风压、水压及喷射距离，减少回弹量。
（6）喷射砼分两层作业。初次喷射先找平岩面，第二次喷射砼在第一层砼终凝1h后进行，并冲洗第一层砼面。
（7）喷射砼终凝2小时后，进行喷水养护，养护时间不少于7天。
3）、桩孔开挖
二级边坡防护施工完成后，开始进行抗滑桩基坑开挖施工。本段高边坡防护工程共有五根抗滑桩，抗滑桩断面为2×3m，桩间净间距为3m。为了保证边坡和成孔稳定，设计图纸要求采取跳二挖一，先两边再中间的顺序施工。我们严格按照设计要求施工。
施工工艺流程如下：
平整场地→放桩位→桩位顶上搭雨棚→安装提升设备→修整出渣道路→做抗滑桩坑索口→挖孔→孔内出碴→护壁→孔底清理→循环开挖
4)、钢筋安装
钢筋在钢筋加工场集中下料成型，编号堆放，运输至作业现场，进行绑孔。钢筋原材进加工场必须有出厂合格证和质量证明书并经试验后方可使用。
由于受施工场地限制，再加上抗滑桩钢筋笼子太重，达到13.5吨重，如果在钢筋加工场整体绑扎，钢筋笼运输、吊装都很困难。为了克服这些弊端，采取钢筋加工场下料，然后在桩坑内绑扎的方法施工。由于抗滑桩桩身主筋直径较大，为ф32钢筋，钢筋连接采用直螺纹套筒机械连接，钢筋束中钢筋需要点焊成束。绑扎中注意钢筋位置、搭接长度及接头要错开距离。在同一断面内接头钢筋面积不超过钢筋总面积的50%，接头要错开35d距离（d为钢筋直径）并且不小于50cm。钢筋绑扎成型后，按设计及规范要求进行验收。
钢筋绑扎时要注意将混凝土保护层垫块一起绑扎上。
钢筋绑扎完成后，在抗滑桩靠近路基侧孔壁钻孔安装挡土板连接钢筋，钻孔采用风枪成孔，成孔直径为50mm。挡土板连接钢筋要安放位置准确，预留长度满足需要。同时注意预埋好锚索孔的PVC管，保证位置正确，角度在误差允许范围内。
5）、挡土板施工
抗滑桩施工完毕，并经检测合格后，分六次开挖桩前坡面土体，每次开挖高度为2m，桩前土采用挖掘机开挖，为防止机械破坏桩体，靠近桩身20cm范围内土体，由人工开挖。开挖的土体及时清运到填方路段做为路基填方利用。
开挖完第一个2m坡面后，立即进行挡土板钢筋绑扎，挡土板模板安装，浇注混凝土。同时进行锚索孔钻造，锚筋安制、锚孔注浆（抗滑桩锚索施工单独编制开工报告，在此不做细说）。挡挡土板混凝土强度达到设计强度75%后，开挖下一个2m坡面，张拉上一级锚索，再施工挡土板和锚索。如此往复，直至全部挡土板施工完成。
挡土板分A、B、C三种形式，每种形式断面相同但配筋不同。绑扎挡土板钢筋时，挡土板的纵向受力钢筋布置于靠线路一侧，纵向受力钢筋的混凝土保护层不得小于4.5cm。绑扎钢筋时，要将与浇注抗滑桩时预埋的φ32连接钢筋通过钢垫板与之焊牢。
设计挡土板采用C30混凝土现浇施工，挡土板为50×44cm的矩形断面，采取从上到下的逆做法施工，采取此断面混凝土无法浇注。经过与设计单位沟通，将挡土板断面形式做成上宽下窄的T型断面。每片挡土板高度50cm不变，挡土板上部宽变成51cm，下部宽度变成35cm。这样混凝土可以从当土板上部楔口灌入模内。挡土板模板采用竹胶板作为模板。采用钢管脚手架作为支撑，从两边到中间分片浇注。采用Z50型插入式振捣棒振捣，浇注完成后，覆盖搌布并洒水养生7-14天。
f、依据的技术规范、质量控制指标、检验频率和方法
一、依据的技术规范
工程质量检测依据的技术规范和标准有：
a、
b、
c、
d、
d、 招标文件的相关技术规范条款要求等。
二、质量控制指标、检验频率和方法
边坡工程质量检验内容有边坡基底检验、钢筋安装检验、抗滑桩质量检验、挡土板检验等。各项检验质量符合质量评定标准要求的合格标准。
（一）基坑检测
基坑检验使用浦南公司下发的检验表75，此表有如下检验项目：
项次
检验项目
规定值或
允许偏差
检 验 结 果
检验方法和频率
1
基底平面尺寸（mm）
不小于设计值
（设计值为2000*3000）

用尺量每边各
量1处，共4点
2
基底
标高（mm）
土质
±50

用水准仪测5-8处
石质
+50，-200

3
基底承载能力（MPa）
符合设计要求

轻型触探或监理工
程师同意的其它方法
4
平整度（mm）
50
(参照土沟-注)

3m直尺检查3~5处
外观检查：

（二）、钢筋检测
1、基本要求
1）、钢筋、机械连接器、焊条品种规格和技术性能应符合国家现行标准规定和设计要求。
2）、冷拉钢筋的机械性能必须符合规范要求，钢筋平直，表面不应有裂皮和油污。
3）、受力钢筋同一截面的接头数量、搭接长度和焊接、机械接头质量符合规范要求。
4）、钢筋安装时，必须保证设计要求的钢筋根数
5）、受力钢筋应平直，表面不得有裂纹及其他损伤。
2、钢筋安装检验项目使用浦南公司下发的检验表64，此表有如下检验项目和要求：
项次
检验项目
规定值或
允许偏差
检验结果
检验方法和频率
1
受力钢筋
根数（根）
符合设计

目测：全部
直径（mm）
符合设计

游标卡尺量
焊接长度（mm）
符合设计

尺量：抽查30％
2
受力钢筋间距(mm)
两排以上排距
±5

尺量：每构件检查2个断面
同排
梁、板、拱肋
±10

基础、锚碇、墩台、柱
±20

灌注桩
±20

3
箍筋、横向水平钢筋、螺旋筋间距（mm）
±10

尺量：每构件检查
5~10个间距
4
钢筋骨架尺寸(mm)
长
±10

尺量：按骨架总数
30%抽查
宽、高或直径
±5

5
弯起钢筋位置（mm）
±20

尺量：每骨架抽查30%
6
保护层厚 度(mm)
柱、梁、拱肋
±5

尺量：每构件沿模板周边检查8处
基础、锚碇、墩台
±10

板
±3

7 钢 筋 搭 接 方 式

外观检查：1）、钢筋表面无铁锈及焊渣。2）、多层钢筋网要有足够的钢筋支撑，保证骨架的施工刚度。
（三）挡土板检验
挡土板检验分挡土板钢筋、混凝土等检验，按照 的钢筋和混凝土检验要求进行检测。
g、文明施工
1、施工现场设置专人负责保护，实行施工作业区三包方法，确保施工现场与环境的协调。
2、施工现场设置责任区，保证施工现场整洁，各种材料摆放整齐。
3、由办公室负责生活区卫生检查，确保宿舍内外干净、整洁。
4、所有施工人员，必须佩带安全帽，施工人员必须佩戴上岗证。
5、定期出版工程板报，宣传好人好事、工程进展、新闻报道及杂文等，丰富职工业余文化生活。
6、开展文明生产、安全操作劳动竞赛，定期评出优胜者，促进职工生产积极性。
7、鼓励职工互帮互学，团结协作，团结一致，争创优质、高效、和谐工程。
8、施工现场悬挂安全生产、文明施工的宣传标语和标示牌，营造良好文明施工氛围。
文明施工保证体系见《文明施工保证体系图》
h、质保、安保体系及质保、安保、环保措施
一、质量、安全目标
边坡工程质量目标为：工程质量达到质量评定标准要求的合格标准。质量保证体系横向到边、纵向到底，控制有效。
本工程安全目标实现“五无”、“两控制”。 “五无”：即无重大人身伤亡事故，无行车险性以上事故，无压力容器及锅炉爆炸事故，无重大质量事故，无火灾事故。
“两控制”：即年职工重伤频率控制在0.6％以下，年轻伤频率控制在1.2％以下。
二、质量保证体系和质量控制措施
成立边坡工程施工质量领导小组，负责边坡工程质量控制、检测和质量保证措施的制定。质量领导小组成员有：
组长：
↓
副组长：
↓
组员： 、 、 、 、
备料（ ）
施工准备( )
测量放线（ ）
钢筋绑扎（ ）
立模板（ ）
浇注混凝土（ ）
混凝土养生（ ）
制试块、测坍落度（ ）
模板加工（ ）
钢筋加工（ ）
施工自保体系
用于工程实体的材料，必须经过试验室按照相关的检测频率进行抽检，抽检合格后，才能使用。钢筋、水泥、外加剂等材料进场必须有质量保证书。
建立三级自检制度，每道工序完成后，进行下道工序前，先由施工班组进行自检，自检合格后，在由工区质量检测人员进行检查，检查通过后，在邀请监理工程师进行检测。监理工程师检测合格后，再进行下道工序施工。
对施工人员进行技术规范化施工培训，只有掌握正确的施工操作方法，才能有质量保证。
混凝土浇注采取定人定位振捣。插入式振动器的使用必须符合操作规程要求，严禁空振模板。
砼浇注后的一律覆盖养护7～14天。
边坡工程质量责任人为康强。施工自保体系如下图。
三、安全保证体系和控制措施
1、安全保证体系框图
《安全保证体系框图》详见下页。
2、安全保证组织机构
成立边坡工程施工安全领导小组,负责施工过程中的安全管理控制,防止发生安全事故。
安全领导小组成员有：
组 长：
↓
副组长：
↓
组员： 、 、 、
3、安全生产保证措施
（1）工程开工前，详细核对设计文件，根据施工地段的地形、地质、水文、气象等资料，在编制施工组织设计的同时，制定相应的安全技术措施。
（2）参加施工的人员，全部接受安全技术教育，熟知和遵守本工种的各项安全技术操作规程，并定期进行安全技术考核，合格者方可上岗操作。对于从事电气、起重、登高架设作业、压力容器、焊接、车辆驾驶、等特种工种的人员，经过专业培训，获得合格证书后，方可持证上岗。
（3）按国家安全生产法规定建立健全各级安全管理机构和设立专职安全检查人员，并按规定要求全部到位，安全员对施工过程中的违规操作和可能存在的安全隐患及时制止和消灭。
（4）施工现场配备足够的消防设备，并制订消防预案，做到防范于未然。
（5）施工场所的各种机具设备和劳动保护用品，定期进行检查和必要的检验，保证其经常处于完好状态，不合格的机具设备和劳动保护用品严禁使用。
（6）施工现场的生活用房、变电所、发电机房、临时油库等均设在干燥地基上，并符合防洪、防火、防风、防爆、防震的要求。
（7）各种电器设备配有专用开关，室外使用的开关、插座外装防水箱并加锁，在操作处加设绝缘垫层。
（8）三相四线制中性点接地供电系统中，电气设备的金属外壳做接零保护；非三相四线制供电系统中，电气设备的金属外壳应做接地保护，接地电阻应不大于4Ω。不得在同一供电系统上有的接地，有的接零。
（9）各种电气设备的检查维修应停电作业；如果必须带电作业时，由专人操作并设专人监护。
（10）操作人员在工作中不得擅离岗位，不得操作与操作证件不相符合的机械，不得将机械交给无本机种操作证的人员操作。
（11）深化安全教育，强化安全意识。工作人员上岗前必须进行技术培训和安全教育，牢记“安全第一”的宗旨，安全员持证上岗。
（12）抓好现场管理，搞好文明施工。抓好现场管理是做好安全工作的一个重要环节。工程材料的合理堆放，各种交通、施工信号标识明晰，正确使用供电线路，施工工序有条不紊，做到文明施工，保证安全生产。
（13）实行项目经理负责制，明确项目经理在施工安全管理中的主体地位，在施工过程中对本项目的施工安全负全面责任。项目经理是法定代表人在工程项目上最高的全权代理人，在安全生产方面对公司总经理负责，对本项目安全负总的组织领导责任。
（14）全面落实安全生产责任制，做到责权利相统一，层层签订安全生产包保责任制，把安全生产职责落实到每一级领导，落实到每一个工点、每一道工序、每一个职工。严格考核，奖罚严明。
（15）工程项目部和工程队均成立安全生产领导小组，由项目经理（或工程队长）任组长。其任务是：定期召开安全生产会议，分析安全生产形势，总结和部署安全生产工作，组织安全培训教育，开展安全生产检查活动等。
（16）工程项目部设置安全质量室，配专职安全管理干部2名，工程队配专职安全员3名，班组配义务安全员。安监人员要挑选工作责任心强，有施工现场工作经验并经过安全管理培训的同志担任。
（17）加强班组建设，执行“三工、三检”和“周一”安全活动，集思广益，发现问题，找出隐患，杜绝“三违”，把事故隐患消灭在萌芽状态。
（18）认真实施标准化作业，严肃施工纪律和劳动纪律，杜绝违章指挥与违章操作，保证防护设施的投入，使安全生产建立在管理科学、技术先进、防护可靠的基础上。
（19）制定施工安全操作规程，并严格按规程作业。
（20）工地设立明显的安全警示牌和安全注意事项宣传栏。
（21）加强安全标准化工地建设和宣传。
为了强化施工安全管理，推动施工管理由粗放型向集约型转变，创建施工企业社会主义精神文明活动，塑造现代企业形象。制订安全标准工地建设实施细则，随工程进度展开，按此规定开展工作。
施工安全责任人为单德兵。
四、施工环境保证措施
⑴合理布置施工现场，对文明、安全生产标语等用大幅标语牌树立于施工现场。
⑵设置专人负责，门前三包，确保施工现场与环境的协调。
⑶施工现场设置责任区，保证施工现场整洁，各种材料摆放整齐。
⑷由办公室负责生活区卫生检查，确保宿舍内外干净、整洁。
⑸施工人员必须佩戴上岗证。
⑹定期出版工程板报，宣传好人好事、工程进展、新闻报道及杂文等，丰富职工业余文化生活。
⑺开展文明生产、安全操作劳动竞赛，定期评出优胜者，促进职工生产积极性。
⑻鼓励职工互帮互学，团结协作，团结一致，争创优质、高效工程。
(9)积极和地方环保部门联系,服从当地环保部门的指令.
(10)生活垃圾、污水进行集中处理后排放。
技 术 交 底 记 录2010年 月 日
工程名称
中国气动新城古井5标段边坡工程
分部工程
边坡防护
分项工程
边坡防护
交底内容：钢筋加工及绑扎
1、钢筋进场要有出厂合格证和质保单，否则不允许进场，进场材料要建立详细的台帐。
2、钢筋原材和加工的半成品存放在钢筋棚内，钢筋的表面要洁净，使用前将表面油渍、漆皮、鳞锈等清除干净。
3、钢筋使用时要调整平直，无局部弯折。
4、采用冷拉方法调直钢筋时，I级钢筋的冷拉率不宜大于2％；HRB335、HRB400牌号钢筋的冷拉率不宜大于1％。
5、钢筋的弯制和末端的弯钩要符合表1的规定。
表1 受力主钢筋制作和末端弯钩形状
弯曲部位
弯曲角度
形状图
钢筋种类
弯曲直径D
平直部分长度
备注
末端弯钩
180°

Ⅰ
≥2.5d
≥3d
d为钢筋直径
135°

HRB335
φ8~φ25≥4d
≥5d
HRB400
φ28~φ40≥5d
90°

HRB335
φ8~φ25≥4d
≥10d
HRB400
φ28~φ40≥5d
中间弯钩
90°以下

各类
≥20d

6、钢筋接头采用搭接电弧焊时，两钢筋搭接端部预先折向一侧，使两接合钢筋轴线一致。接头双面焊缝的长度不应小于5d，单面焊缝的长度不应小于10d(d为钢筋直径)。
(1)接头端头距钢筋弯曲点不得小于钢筋直径的10倍；
(2)不同直径的钢筋连接时，一次连接钢筋直径规格不得超过2级；

交 底 人

接交底人

技 术 交 底 记 录
2010年 月 日
工程名称
中国气动新城古井5标段边坡工程
分部工程
边坡防护
分项工程
边坡防护
交底内容：钢筋机械连接
1）直径大于25mm的受力钢筋采用直螺纹套筒机械连接。
2）钢筋机械连接件的屈服承载力和抗拉承载力的标准值不得小于被连接钢筋的屈服承载力和抗拉承载力标准值的1.10倍。
3）钢筋接头要根据接头的性能等级和应用场合，对静力单向拉伸性能、高应力反复拉压、大变形反复拉压、抗疲劳、耐低温等各项性能确定相应的检验项目。
4）接头抗拉强度要达到或超过母材抗拉强度标准值，并具有高延性及反复拉压性能。
5）接头性能应符合表-1的规定。
表-1 接头性能检验指标
单向拉伸
强 度
≥≥
高应力
反复拉压
强 度
≥≥
残余变形
u20≤0.3mm
极限变形
≥0.04
大变形
反复拉压
强 度
≥≥
残余变形
u≤0.01mm
残余变形
u4≤0.3mm
且u8≤0.6mm
6）对直接承受动力荷载的结构，其接头应满足设计要求的抗疲劳性能。
当无专门要求时，对连接HRB335钢筋的接头，其疲劳性能应能经受应力幅为100MPa，上限应力为180MPa的200万次循环加载。对连接HRB400钢筋的接头，其疲劳性能应能经受应力幅为100MPa，上限应力为190MPa的200万次循环加载。
7）当混凝土结构中钢筋接头部位的温度低于-10℃时，应进行专门的试验
8）钢筋连接件处的混凝土保护层宜满足设计要求，且不得小于15mm，连接件之间的横向净距不宜小于25mm。
9）对受力钢筋机械连接接头的位置要求，可依照焊接接头要求办理。
10）带肋钢筋套筒挤压接头(以下简称挤压接头)适用直径为16~40mm的HRB335、HBB400牌号带肋钢筋的径向挤压连接。用于挤压连接的钢筋应符合现行国家标准的要求。
11)套筒应有出厂合格证，套筒在运输和储存中，应按不同规格分别堆放，不得露天堆放，应防止锈蚀和沾污。

交 底 人

接交底人

技 术 交 底 记 录
2010年 月 日
工程名称
中国气动新城古井5标段边坡工程
分部工程
边坡防护工程
分项工程
边坡防护工程
交底内容：模板加工、安装
1、抗滑桩的挡土板模板采用竹胶板加工制作。竹胶板背后设置方木肋以加强模板的刚度。
2、模板安装前，先进行试拼装，拼装不严密，要重新修整。
3、相邻模板接缝粘贴防水条，模板安装允许偏差如下表：
模板、支架及拱架安装的允许偏差
项 目
允许偏差（mm）
模板标高
基础
±15
模板内部尺寸
上部构造的所有构件
+5，0
基础
±30
轴线偏位
基础
15
模板相邻两板表面高低差
2
模板表面平整
5
预留孔洞中心线位置
10
预留孔洞截面内部尺寸
+10，0
支架和拱架
纵轴的平面位置
跨度的1/1000或30
曲线形拱架的标高(包括建筑拱度在内)
+20，－10

4、模板采用钢管脚手架进行加固，必须安装牢固位置正确。

交 底 人

接交底人

技 术 交 底 记 录
2010年 月 日
工程名称
中国气动新城古井5标段边坡工程
分部工程
防护工程
分项工程
桩工程
交底内容：混凝土浇注及养生
1、 拌制混凝土配料时，各种衡器应保持准确。对骨料的含水率应经常进行检测，雨天施工应增加测定次数，据以调整骨料和水的用量。配料数量的允许偏差(以质量计)见表1。
表1 配料数量允许偏差
材料类别
允许偏差(％)
预制场或集中搅拌站拌制
水泥、混合材料
±1
粗、细骨料
±2
水、外加剂
±1
2、放入拌和机内的第一盘混凝土材料应含有适量的水泥、砂和水，以覆盖拌和筒的内壁而不降低拌和物所需的含浆量。
3、混凝土采用混凝土运输罐车运送，运输过程中以2～4r/min的慢速进行搅动，混凝土的装载量约为搅拌筒几何容量的2／3。
4、浇筑混凝土前，对支架、模板、钢筋和预埋件进行检查，并做好记录，符合设计要求后方可浇筑。模板内的杂物、积水和钢筋上的污垢要清理干净。模板如有缝隙，应填塞严密，模板内面应涂刷脱模剂。浇筑混凝土前，应检查混凝土的均匀性和坍落度。
5、混凝土浇注分层进行，每层厚度不大于30cm。使用插入式振动器，移动间距不应超过振动器作用半径的1.5倍；与侧模应保持50～l00mm的距离；插入下层混凝土50～l00mm；每一处振动完毕后应边振动边徐徐提出振动棒；应避免振动棒碰撞模板、钢筋及其他预埋件。
6、对每一振动部位，必须振动到该部位混凝土密实为止。密实的标志是混凝土停止下沉，不再冒出气泡，表面呈现平坦、泛浆。
7、混凝土的浇筑应连续进行，如因故必须间断时，其间断时间应小于前层混凝土的初凝时间或能重塑的时间。混凝土的运输、浇筑及间歇的全部时间不得超过表2的规定。当需要超过时应预留施工缝。
表-2 混凝土的运输、浇筑及间歇的全部允许时间(min)
混凝土强度等级
气温不高于25℃
气温高于25℃
≤C30
210
180
>C30
180
150
8、在浇筑过程中或浇筑完成时，如混凝土表面泌水较多，须在不扰动已浇筑混凝土的条件下，采取措施将水排除。继续浇筑混凝土时，应查明原因，采取措施，减少泌水。
9、结构混凝土浇筑完成后，对混凝土裸露面应及时进行修整、抹平，待定浆后再抹第二遍并压光或拉毛。当裸露面面积较大或气候不良时，应加盖防护，但在开始养生前，覆盖物不得接触混凝土面。
10、浇筑混凝土期间，设专人检查支架、模板、钢筋和预埋件等稳固情况，当发现有松动、变形、移位时，应及时处理。
11、浇筑混凝土时，应填写混凝土施工记录。

交 底 人

接交底人

安 全 交 底 记 录
2010年 月 日
工程名称
中国气动新城古井5标段边坡工程
分部工程
防护工程
分项工程
工程
交底内容
安全
1、 施工现场设置安全警示标，基槽周围要设护栏。
2、 现场施工人员必须戴安全帽，高空作业必须系安全带。
3、 不得上下抛物体、工具与零星物件，应随手放入工具袋内。
4、 焊接作业点与氧气瓶，乙炔等危险物品的距离不得小于10米，与易爆物品的距离不小于30米。
5、 易燃物品在专库存放，并做为防火重点，加强管理。
6、 加强消防保卫，消防器材要齐全，并24小时有人值班，夜间要派专人巡回查岗。
7、 脚手架采用符合国家标准要求的钢管安装，同时做好安全网、脚手板的安装。
8、 施工现场设置安全员一名，对现场施工安全统一管理指挥，所有现场人员，必须听从指挥。
9、 各施工机械、机具操作人员，作业前，认真检查所操作机械的运行状况，保证机械机具不带故障作业。严格按照相关操作规程作业。

交 底 人

接交底人

施工环境保护交底记录
2010年 月 日
工程名称
中国气动新城古井5标段边坡工程
分部工程
防护工程
分项工程
工程
交底内容
环保
1、 职工宿舍要每天打扫，经常通风。
2、 施工便道要用级配良好的卵碎石进行硬化，并做好排水，干旱时，要洒水，防止起尘土，保证便道平整，晴雨通常。
3、 施工污水排放前，要进行沉淀净化处理、保证不污染当地水体。
4、 施工现场的厕所，必须天天清扫，并撒布石灰，防止蚊虫滋生。施工人员不得随地大小便。
5、 生活垃圾集中堆放，并及时处理。
6、 选用性能良好的施工机械施工，以尽量减少施工机械的噪音和废气污染。

交 底 人

接交底人

施工图审查记录
工程名称
中国气动新城古井5标段边坡工程
施工单位
四川长兴建设有限公司
分项工程名称
边坡防护工程
审查时间
2010年 月 日
