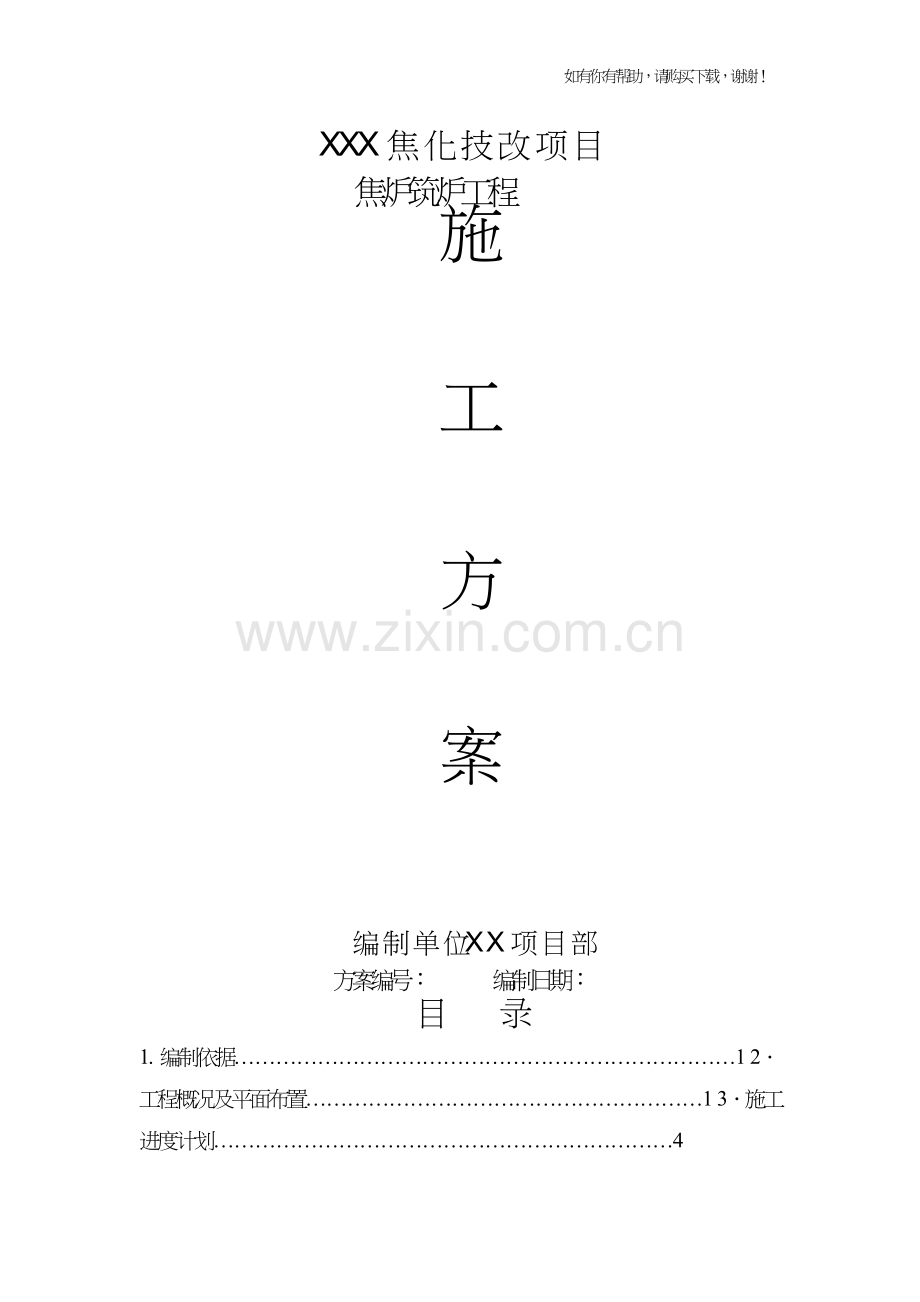

XXX 焦 化 技 改 项 目
焦炉筑炉工程
施

工

方

案

编 制 单 位X X 项 目 部
方案编号： 编制日期：
目 录
1. 编制依据¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼1 2．工程概况及平面布置¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼1 3．施工进度计划¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼4

如有你有帮助，请购买下载，谢谢！

4．施工组织安排及组织体系¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼4
5．施工准备¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼5 6．焦炉砌筑施工¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼6 7．施工上料技术措施¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼22 8．焦炉砌筑施工控制措施¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼24 9．质量控制措施¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼30 10．安全技术管理措施¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼36 11．文明施工及环境体系管理措施¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼39 12、材料管理¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼40 13．施工机具计划¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼¼42

一、编制依据
1．本工程设计图纸，技术文件，砌筑规程。
2. 我公司多年焦炉砌筑的施工经验总结。
3. 施工现场的实际情况。
4.《工业炉砌筑工程施工及验收规范》 GB50309—2007）
（ 。
5.《筑炉工手册》 。
一、 工程概况及施工平面布置
1.工程概况
工程概述
XX 焦炉属于大型焦炉。
筑炉施工包括：焦炉本体砌筑、烟道、炉门、上升管、桥管、保护板浇注料、
除尘孔盖座及热态烘炉工程等施工。
施工特点
，砌筑量大，特异型砖号多，焦炉属特大型工业炉，施工中搭设上料平台及砌砖用
脚手架工程量大；
，并回收煤气等附属产品，要求筑炉施工满足工艺要求，特别立火道和炭化室主墙
面保证设计要求；
，防止气体之间相互窜漏，施工中必须保证砌体的气密性，灰浆饱满，勾缝密实； ，为保证护炉铁件安装，其外形几何尺寸应符合设计要求。整体分若干个格室，施
工中严格控制各中心尺寸，减少系统误差。

如有你有帮助，请购买下载，谢谢！

1.2.5 按照先砌筑后安装炉柱，与 6m 焦炉施工方法相同，即蓄热室部位的格子砖
施工安排在炉顶砌筑完并整个炉子清扫干净后再同时进行。
焦炉主要结构参数
炭化室高：5500mm 平均宽：520mm 全锥度：20mm
中心距：1350mm 炭化室长：15980mm 立火道间距：480mm
3.施工平面布置
现场总平面布置筑炉施工临时设施所需场地较大，请业主提供相应设施场地。
现场需要的大临设施项目：
（1）焦炉大棚：轻钢结构 24m×95 ㎡（大棚必须做好通风防水防雨措施，围挡材
料最低档次不低于密目网） 。
（2）搅拌站 10×4m2
（3）加工房及炉前库 10×93m2
（4）耐材库房 2000m2
（5）现场办公设施 100m2
（6）炉门、上升管砌筑场地 1000m2。
其现场位置根据实际情况定。
搅拌站搭设（图 1）
图1 搅拌站布置图
搅拌站平面布置说明：
（1）搅拌站要求有电源及充足的水源，搅拌站到焦炉的道路要畅通。
（2）搅拌站设置浆叶式搅拌机 5 台，叉车 2 辆。
（3）搅拌站排水沟在搅拌机出料口下方设置。
（4）搅拌站平台采用 1.1m 钢管扣件搭设脚手架,上面铺d=50mm 跳板和，面积(包
括卸料通道)10×4 =40 m2。
（5）搅拌站面积为 40 m2,搭设钢管结构屋架，高不低于 4m，屋面及四周要防雨，
防潮。
（6）搅拌站紧临焦炉大棚副跨,到焦炉施工现场道路畅通。
（7）搅拌站内应为混凝土地面，承重 6t/ m2 的荷载，上料侧高于出料侧 50mm。
