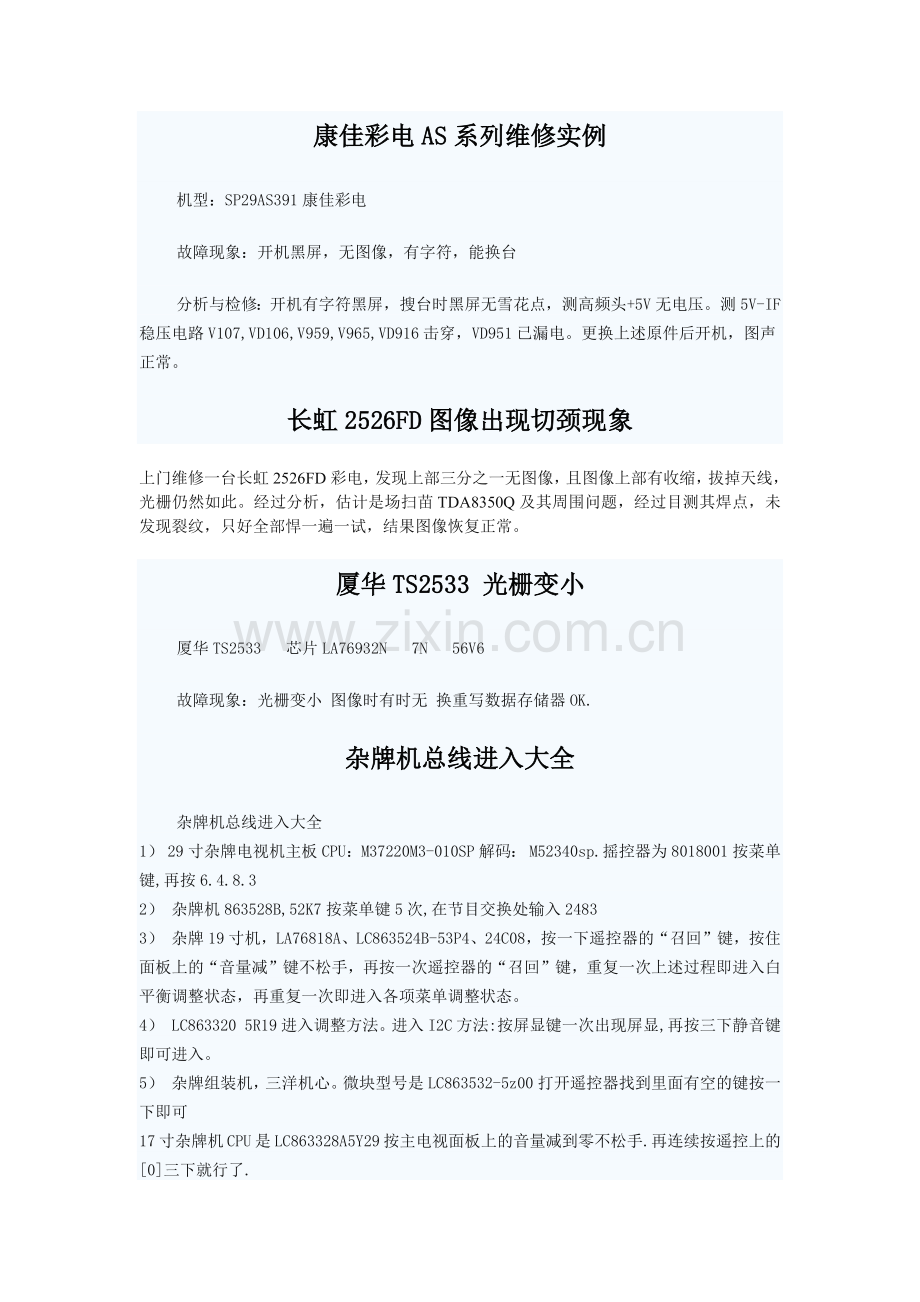

康佳彩电AS系列维修实例
机型：SP29AS391康佳彩电
故障现象：开机黑屏，无图像，有字符，能换台
分析与检修：开机有字符黑屏，搜台时黑屏无雪花点，测高频头+5V无电压。测5V-IF稳压电路V107,VD106,V959,V965,VD916击穿，VD951已漏电。更换上述原件后开机，图声正常。
长虹2526FD图像出现切颈现象
上门维修一台长虹2526FD彩电，发现上部三分之一无图像，且图像上部有收缩，拔掉天线，光栅仍然如此。经过分析，估计是场扫苗TDA8350Q及其周围问题，经过目测其焊点，未发现裂纹，只好全部悍一遍一试，结果图像恢复正常。
厦华TS2533 光栅变小
厦华TS2533  芯片LA76932N  7N  56V6
故障现象：光栅变小 图像时有时无 换重写数据存储器OK.
杂牌机总线进入大全
杂牌机总线进入大全
1） 29寸杂牌电视机主板CPU：M37220M3-010SP解码： M52340sp.摇控器为8018001按菜单键,再按6.4.8.3
2） 杂牌机863528B,52K7按菜单键5次,在节目交换处输入2483
3） 杂牌19寸机，LA76818A、LC863524B-53P4、24C08，按一下遥控器的“召回”键，按住面板上的“音量减”键不松手，再按一次遥控器的“召回”键，重复一次上述过程即进入白平衡调整状态，再重复一次即进入各项菜单调整状态。
4） LC863320 5R19进入调整方法。进入I2C方法:按屏显键一次出现屏显,再按三下静音键即可进入。
5） 杂牌组装机，三洋机心。微块型号是LC863532-5z00打开遥控器找到里面有空的键按一下即可
17寸杂牌机CPU是LC863328A5Y29按主电视面板上的音量减到零不松手.再连续按遥控上的[0]三下就行了.

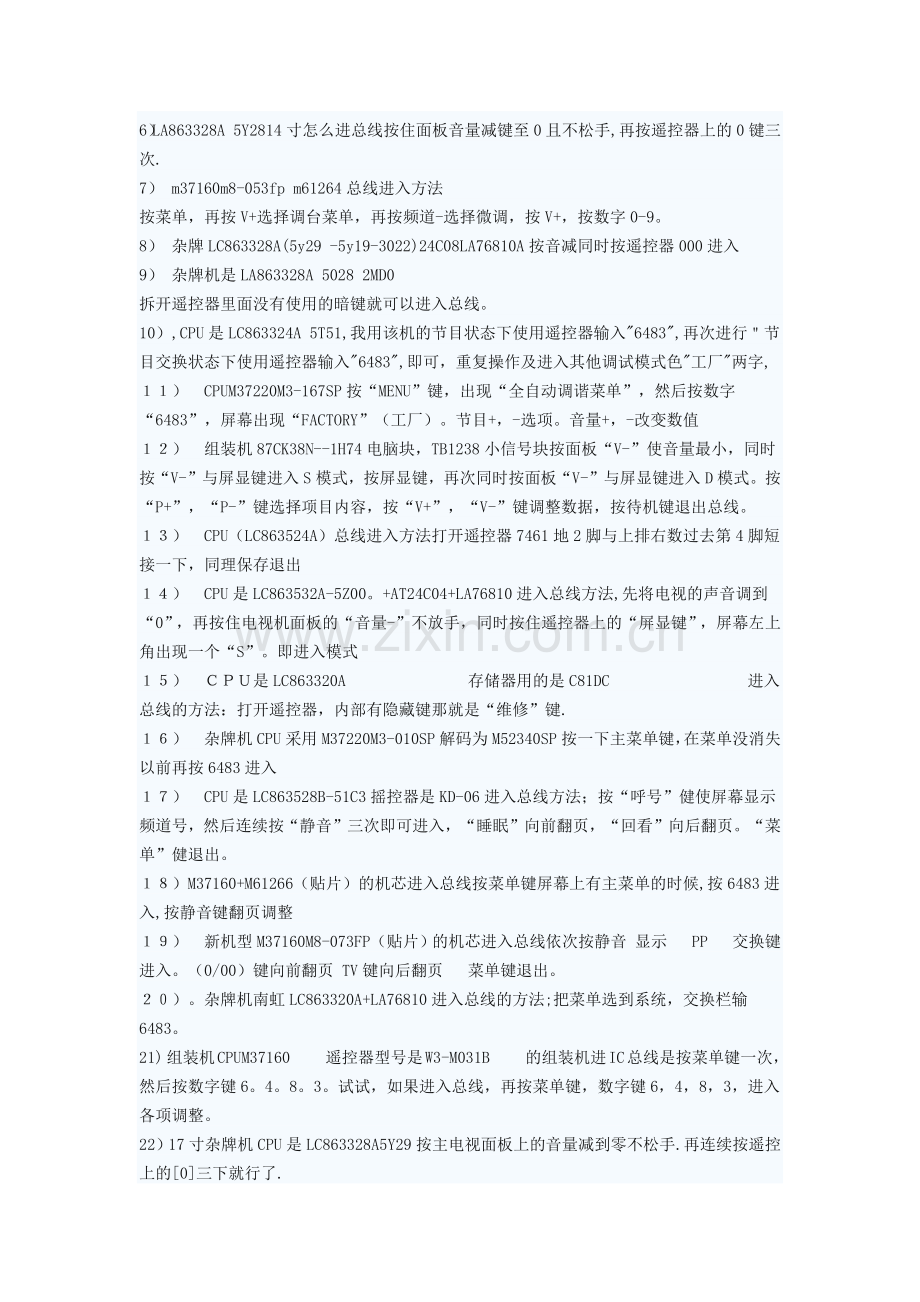

6）LA863328A 5Y2814寸怎么进总线按住面板音量减键至0且不松手,再按遥控器上的0键三次.
7） m37160m8-053fp m61264总线进入方法
按菜单，再按V+选择调台菜单，再按频道-选择微调，按V+，按数字0-9。
8） 杂牌LC863328A(5y29 -5y19-3022)24C08LA76810A按音减同时按遥控器000进入
9） 杂牌机是LA863328A 5028 2MD0
拆开遥控器里面没有使用的暗键就可以进入总线。
10）,CPU是LC863324A 5T51,我用该机的节目状态下使用遥控器输入"6483",再次进行＂节目交换状态下使用遥控器输入"6483",即可，重复操作及进入其他调试模式色"工厂"两字,
１１）　CPUM37220M3-167SP按“MENU”键，出现“全自动调谐菜单”，然后按数字“6483”，屏幕出现“FACTORY”（工厂）。节目+，-选项。音量+，-改变数值
１２）　组装机87CK38N--1H74电脑块，TB1238小信号块按面板“V-”使音量最小，同时按“V-”与屏显键进入S模式，按屏显键，再次同时按面板“V-”与屏显键进入D模式。按“P+”，“P-”键选择项目内容，按“V+”，“V-”键调整数据，按待机键退出总线。
１３）　CPU（LC863524A）总线进入方法打开遥控器7461地2脚与上排右数过去第4脚短接一下，同理保存退出
１４）　CPU是LC863532A-5Z00。+AT24C04+LA76810进入总线方法,先将电视的声音调到“0”，再按住电视机面板的“音量-”不放手，同时按住遥控器上的“屏显键”，屏幕左上角出现一个“S”。即进入模式
１５）　ＣＰＵ是LC863320A        存储器用的是C81DC         进入总线的方法：打开遥控器，内部有隐藏键那就是“维修”键.
１６）　杂牌机CPU采用M37220M3-010SP解码为M52340SP按一下主菜单键，在菜单没消失以前再按6483进入
１７）　CPU是LC863528B-51C3摇控器是KD-06进入总线方法；按“呼号”健使屏幕显示频道号，然后连续按“静音”三次即可进入，“睡眠”向前翻页，“回看”向后翻页。“菜单”健退出。
１８）M37160+M61266（贴片）的机芯进入总线按菜单键屏幕上有主菜单的时候,按6483进入,按静音键翻页调整
１９）　新机型M37160M8-073FP（贴片）的机芯进入总线依次按静音 显示  PP  交换键进入。（0/00）键向前翻页 TV键向后翻页  菜单键退出。
２０）。杂牌机南虹LC863320A+LA76810进入总线的方法;把菜单选到系统，交换栏输6483。
21) 组装机CPUM37160   遥控器型号是W3-M031B   的组装机进IC总线是按菜单键一次，然后按数字键6。4。8。3。试试，如果进入总线，再按菜单键，数字键6，4，8，3，进入各项调整。
22）17寸杂牌机CPU是LC863328A5Y29按主电视面板上的音量减到零不松手.再连续按遥控上的[0]三下就行了.
23) LC8633528B-50S8 总线进入方法
按菜单键四次，按P键选择交换项，键入6483进入FACTORY。 再按菜单键四次，按P键选择交换项，键入6483进入白平衡、副亮度调整，P键选项、V键调整。 再按菜单键四次，按P键选择交换项，键入6483进入几何调整和功能设置，按静音键选择子菜单，P键选项、V键调整。设置菜单ADJUST MENU 2 中SETUP SELECT 为OFF时只有三个子菜单，ON时有八个子菜单。 再按菜单键四次，按P键选择交换项，键入6483或遥控关机退出。
24) 一台组装20寸彩电CPU---LC86532B  52H8    解码LA76810  总线如何进呢？
按菜单键.遥控输888。
25) 康霸21寸杂牌机贴片机心,CPU是M37160M8---058FP,中放是M61266按菜单键.在菜单没有消失前按6483.
26) m37160m8-053fp m61264总线进入方法:按菜单，再按V+选择调台菜单，再按频道-选择微调，按V+，按数字0-9。
1.LC8633XX 55P2 LA76810
总线进入：按面板MENU不放，同时按遥控器上6、2、8。按静音即可进入白平衡。
退出：按面板MENU不放，同时按遥控器上6、2、8
进入自编标识：在063项的LOGO选择CUST，在用户菜单中的画面静噪设为开，进入AV，退出工厂状态，无视频信号，显示自编标识，按面板MENU，同时按遥控数字6、2、4。
遥控器于5Y29、52H4通用
菜单00：09、42、19、41、04、21、09、AUTO
010：04、04、08、08、22、00、60、53、ON
020：76810、01、NO、AV02、01、02、NO、NO、NO
030：NO、NO、YES、NO、NO、NO、00、Y、Y
040：NO、N、N、N、63、06、32、00、31 2
050：ON、OFF、OFF、OFF、31、31、ON、OFF、OFF
060：BUL、OFF、XI、ICON、ON、ON、OFF、OFF、03
070：LAST、TV、XI、00、OFF、ON、ON、0N、OFF
080：ON
090：02、02、DIG、ON、ON、04、ON
100：08、08、01、38.0、00、07、30、03、01
2.找个5R19的摇控器.上面有个工厂键直接就可以进入.
3.用KD29也可以调整
4.用KD-05遥控器.先按遥控器上的召回键, 按面板上的“音量一”不放同时按遥控器上数字“0”键三次.可进入总线,按菜单键退出总线.
长虹彩电H34D80的奇怪现象
长虹彩电H34D80打开电源待机灯亮，遥控不能开机，但待机灯有反应。关机后马上再开机可以开机，但屏幕出现“视频1、TV...”，且不断变换，测量CH12T1004及周边电路一切正常，再测量键盘板KEY0信号反复抖动，分析可能是AV/TV按键似接非接，CH12T1004认为有键按下，所以出现以上现象！拆掉AV/TV键后抖动消除，一切正常。

康佳2977S图象时有时无
一台康佳2977S,出现图象时有时无,我打开电视,将电路板翻开试放,等到无图时测试高频头各脚电压,无5V.然后顺5V供电电路查,发现L104一端有一端无5V,换后一切正常.
改装机水平一条亮线
我维修一台21寸翻新机,故障为水平一条亮线.用户说以前有师傅修过.我换上场块子LA78040试放正常,可是交用户几天又烧了.起初怀疑元件质量有问题,手头只有LA78041,于是换上,用了五天又坏了......,只好又换,这次我一边试放一边摸散热片温度,......一个小时后,很烫.怎么办呢?......后来加大散热片搞定了.
创维25T15AA电源指示灯闪不开机
创维25T15AA电源指示灯闪不开机
        测电源电压5V左右摆动，后查为D611击穿，换后故障排除。
康艺CE-5432...无光栅.伴音正常
开机检测视放集电极150V,(正常为120V),测量TA8659----57脚电压为0V(正常为5.4V),说明亮度电路的箝位电路失控,测TA8659的35脚为O.2V.检查为R225电阻开路
长虹C2169F+B输出过高屡烧电源管
电源管（转手机）。开机检测电源板已修的不堪入目，电源管V806击穿，行管也击穿了。细查电源电路基本上都没问题，换上新电源管接上假负载开机，监测+B已超过180V马上关机，测量V811,V812,正常，（C814，C815，C817,C820   ）前修理工已全部换了，此机V819可控硅已经不见了怪不得连烧电源管。经过一番细查无果决定采用代换法，功夫不负有心人，最后代换V810二极管电压回复正常115V。但是用数字表测量正常，可能性能不良。
海信34寸维修心得
海信34寸枕校电路维修,枕校管的C极负16伏电压,B极负0.6伏电压,低于次值肯定失真,注意100伏2.2的无极性电解电容,还有从行扫描输出电感,次电感由于电流大经常烧短路,短路后出现枕行失真,枕校管供电电阻容易开路.
维修心得
我的个人维修体会:在搞维修的时候一定要做到细心,耐心,千万不要盲目的下手,对于一些疑难的故障,首先应该把其原理搞透,弄通,再结合故障现象来分析,有时候盲目下手,可能发生故障没结除,反倒修出别的故障,尤其是对于初学者来说,更是应该注意,因为毕竟是没有维修经验吗,我时常接到一些转修的故障机,往往是挺简单的故障,一些初学者没查出来不说,反而把故障扩大了.切记切记!!!!!!
电源集成块CQ1465RT的代换
今天维修海信29寸彩电，电源集成块使用CQ1465RT，因本地没有此块只能买到5Q1265RT，查资料说不能直接代换需去掉3脚的18V稳压管及串联的电阻，按资料代换后损坏一块5Q1265RT，复原线路后用5Q1265RT直接代换CQ1465RT成功，说明电路不需改动。
讲信用的客户
"师傅,有TCL2528的高压包吗?"我回过身,停下整理柜架元件的活"有,四十元",来者是位中年男子,"我的彩电坏了,昨天请了位电工师傅换了管座,晚上图像还是模糊,听人讲高压包坏",他瞄了一眼墙上家电办发的三星级维修标示碑又说"这样吧,我家不远你去给我换给80元,我想:巳换管座故障依然检查要花时间,就讲如果不是像管问题,120元包干怎样他爽快地答应了.
  十多分钟车程,正如他讲伴音OK而图像与管座轻微漏电相似,管座是新的质量也不错,关机,拔管尾板时,感觉印板粘手,用47型表10k挡测印版元伴面,漏电电阻30至100k不等,于是问主人他一语惊人,是半杯放在机上的可乐不小心弄倒,进入杌内有两天没看电视,再次开机就坏了.
  取下管尾板焊下管座,用酒精清洗尾板和部分主板,吹凤烘干装上管座,开机图像清晰但场线性有点上拉下压,更换场块散热片旁C312,1uF/50v电解后线性正常.
  站在一旁的主人没等我讲话拿出钱,"说好的给你120元......"
 有 时想多赚10元也难,有时又那么容易,朋友你有这种感慨吗?
单片机心射频正常没有AV的维修
一台乐华21 寸单片机芯，芯片是8859射频正常按遥控AV键电视显示正常但是没有图像和声音，检查外围元件无故障，换之可惜只好用射频转换器代之，虽然费了不少劲但是只有此方法
海信水平亮线
用户送来时水平亮线。由别处来的转修机。心想应该简单啊，打开机器，卸下场块，一看LA7840，不正常啊，应该是LA7841，换LA7841后冒烟了。仔细查了一下，场块和24电源V551烧。换之，细细查，场块2脚VD451短路。换好后开机。正常。
海信TC2511水平一条模糊亮带，声音正常
开机屏显水平一条模糊亮带，声音正常。开机先把管座换，屏显一条清晰亮线，查N401场输出TDA3654电压1.2.3..48是0V，6.9是28V，5脚是5V，卸下1.2与1.3阻值不接近。换新还是一条亮线，测1与3脚电压3V。正常电压是1.2---1.3V。查图纸，测N201(TDA8361)41脚場反馈（4V政策2.3V），42脚锯歯波2.9V,43脚场激励7.8V（正常2V）。把43脚与线路分开，复测7.8V,说明TDA8361的43脚与10脚8V供电通,坏了。市场上购新块换上后正常。
海信TF2108C图像上部有黑色干扰条
检修过程：根据现象判断应该是场部分有自激干扰的问题，TF2108C属于UCOS三洋超级单片机，参照海信TF2177H的图纸，
检查并且代换C154,C455,C459  ,C458,C453,R452等均正常，维修一是陷入困境。冷定思考之后，认为故障判断没问题，扩大检修范围，将偏转接插件拔下，测量场部分的两个腿的阻值时发现为无穷大，实际由于R460   180欧电阻的存在应该为小于180才对的，判断为此电阻损坏，更换后开机正常
海信TB1238及TB1231机心光栅上下闪烁
故障现象；光栅上下闪烁
故障分析；根据故障表现初步判断场扫描电路有故障，用示波器测量TB1238的24脚没有明显的场激励波形输出，怀疑TB1238损坏换后故障没有变化，看来场震荡电路有不良元件，经过检查发现TB1238的23脚的对地18K电阻增大到50K换后故障排除。
海信25寸（东芝TA1238机芯）偏红
A3电源
故障现象：时偏红色，时屏幕大小缩放，时帧抖，时无彩黑白图正常。
打开机壳试放半小时，先从图缩放下手，查+B105V(正常115V),正供电25V（正常27V）；查电源光耦--好，A1015--好，C3807--好；查稳压6.2V，C1815，100K取样全正常，奇怪？
最后查可调电阻变值，换2k可调，微调到+B115V后一切正常！
创维21D88AA彩电上半部有图下部黑屏
查场块TDA4863AJ供电+12.5V,-12.5V正常.场输出电压抖动,遂决定代换场块因手中无TDA4863AJ试用TDA4864AJ代换.故障排除.
三星ＣＳ２５５１Ｎ怪病
三天前接到用户电话说他家的电视坏了，收好工具就出发，到了用户家可电视还在观看中，我仔细看了一下图像不正常，象加速极电压太低一样，于是就开盖检查发现加速极电压１２０Ｖ，调动行输出也无多大变化．于是就判断为行输出损坏，谈好价钱为了能更快的修好此机，征得用户同意搬机回店维修，可此机一回到店内反复开关机反复试机都正常，此时测得加速极电压为１５０Ｖ，搞了半天也查不出原因，由于用户也催得紧就交他使用，可机到了他家没到几个小时就打电话说机又不行了说还是那样（黑屏，有字符，遥控按键都正常，无图无声），过了一会儿打电话来说又正常了，可又过了一会儿打电话来说又不行了．于是又把机子搬回店里，可在店里又是反复试机也不见故障出现．各位师傅我晕啊，在１６３里面有看到此机型有此种故障，看来是不是此机的通病啊，请知道的朋友指点指点！不胜感谢！是管座的问题。今天我就修了一个 好了。不要把问题考率的太复杂。
海尔奇特故障一例
本人近日接修海尔彩电一台 型号是21T3G-T该机现在的故障是：开机屏闪各组电压正常  原76818换的是76810没换以前也一样请问各位高手们谁有该机的电路图望指点一二
tcl-常见故障N21机芯
N21机芯

修牡丹49c5有感
