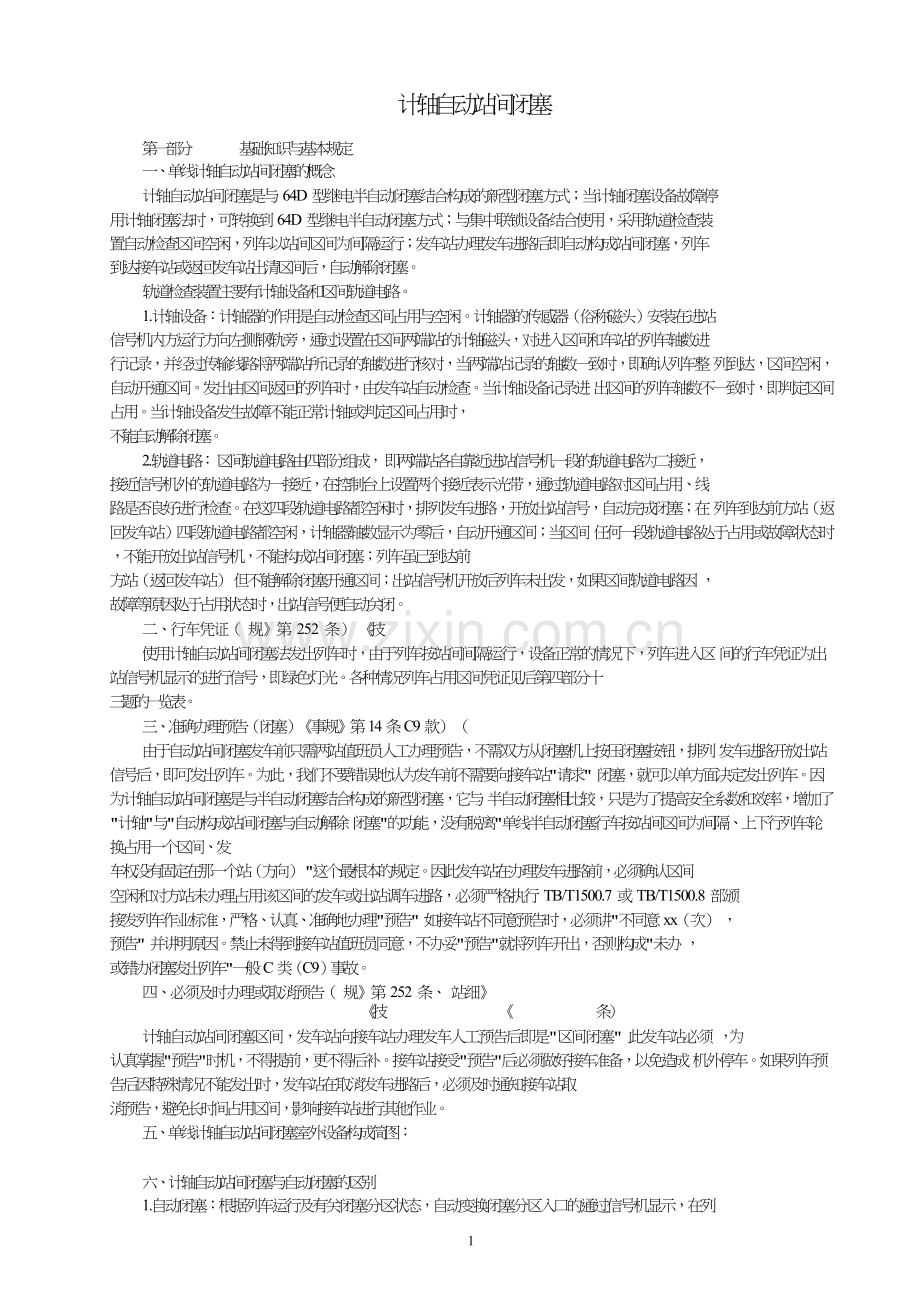

计轴自动站间闭塞

第一部分 基础知识与基本规定
一、单线计轴自动站间闭塞的概念
计轴自动站间闭塞是与 64D 型继电半自动闭塞结合构成的新型闭塞方式；当计轴闭塞设备故障停
用计轴闭塞法时，可转换到 64D 型继电半自动闭塞方式；与集中联锁设备结合使用，采用轨道检查装
置自动检查区间空闲，列车以站间区间为间隔运行；发车站办理发车进路后即自动构成站间闭塞，列车
到达接车站或返回发车站出清区间后，自动解除闭塞。
轨道检查装置主要有计轴设备和区间轨道电路。
1.计轴设备：计轴器的作用是自动检查区间占用与空闲。计轴器的传感器（俗称磁头）安装在进站
信号机内方运行方向左侧钢轨旁，通过设置在区间两端站的计轴磁头，对进入区间和车站的列车轴数进
行记录，并经过传输线路将两端站所记录的轴数进行核对，当两端站记录的轴数一致时，即确认列车整 列到达，区间空闲，自动开通区间。发出由区间返回的列车时，由发车站自动检查。当计轴设备记录进 出区间的列车轴数不一致时，即判定区间占用。当计轴设备发生故障不能正常计轴或判定区间占用时，
不能自动解除闭塞。
2.轨道电路： 区间轨道电路由四部分组成， 即两端站各自靠近进站信号机一段的轨道电路为二接近，
接近信号机外的轨道电路为一接近，在控制台上设置两个接近表示光带，通过轨道电路对区间占用、线
路是否良好进行检查。在这四段轨道电路都空闲时，排列发车进路，开放出站信号，自动完成闭塞；在 列车到达前方站（返回发车站）四段轨道电路都空闲，计轴器轴数显示为零后，自动开通区间；当区间 任何一段轨道电路处于占用或故障状态时，不能开放出站信号机，不能构成站间闭塞；列车虽已到达前
方站（返回发车站） 但不能解除闭塞开通区间；出站信号机开放后列车未出发，如果区间轨道电路因 ，
故障等原因处于占用状态时，出站信号便自动关闭。
二、行车凭证（ 规》第 252 条） 《技
使用计轴自动站间闭塞法发出列车时，由于列车按站间间隔运行，设备正常的情况下，列车进入区 间的行车凭证为出站信号机显示的进行信号，即绿色灯光。各种情况列车占用区间凭证见后第四部分十
三题的一览表。
三、准确办理预告（闭塞）《事规》第 14 条 C9 款） （
由于自动站间闭塞发车前只需两站值班员人工办理预告，不需双方从闭塞机上按压闭塞按钮，排列 发车进路开放出站信号后，即可发出列车。为此，我们不要错误地认为发车前不需要向接车站"请求" 闭塞，就可以单方面决定发出列车。因为计轴自动站间闭塞是与半自动闭塞结合构成的新型闭塞，它与 半自动闭塞相比较，只是为了提高安全系数和效率，增加了"计轴"与"自动构成站间闭塞与自动解除 闭塞"的功能，没有脱离"单线半自动闭塞行车按站间区间为间隔、上下行列车轮换占用一个区间、发
车权没有固定在那一个站（方向） "这个最根本的规定。因此发车站在办理发车进路前，必须确认区间
空闲和对方站未办理占用该区间的发车或出站调车进路，必须严格执行 TB/T1500.7 或 TB/T1500.8 部颁
接发列车作业标准，严格、认真、准确地办理"预告" 如接车站不同意预告时，必须讲"不同意 xx（次） ，
预告" 并讲明原因。禁止未得到接车站值班员同意，不办妥"预告"就将列车开出，否则构成"未办 ，
或错办闭塞发出列车"一般 C 类（C9）事故。
四、必须及时办理或取消预告（ 规》第 252 条、 站细》
《技 《 条）
计轴自动站间闭塞区间，发车站向接车站办理发车人工预告后即是"区间闭塞" 此发车站必须 ，为
认真掌握"预告"时机，不得提前，更不得后补。接车站接受"预告"后必须做好接车准备，以免造成 机外停车。如果列车预告后因特殊情况不能发出时，发车站在取消发车进路后，必须及时通知接车站取
消预告，避免长时间占用区间，影响接车站进行其他作业。
五、单线计轴自动站间闭塞室外设备构成简图：

六、计轴自动站间闭塞与自动闭塞的区别
1.自动闭塞：根据列车运行及有关闭塞分区状态，自动变换闭塞分区入口的通过信号机显示，在列

1

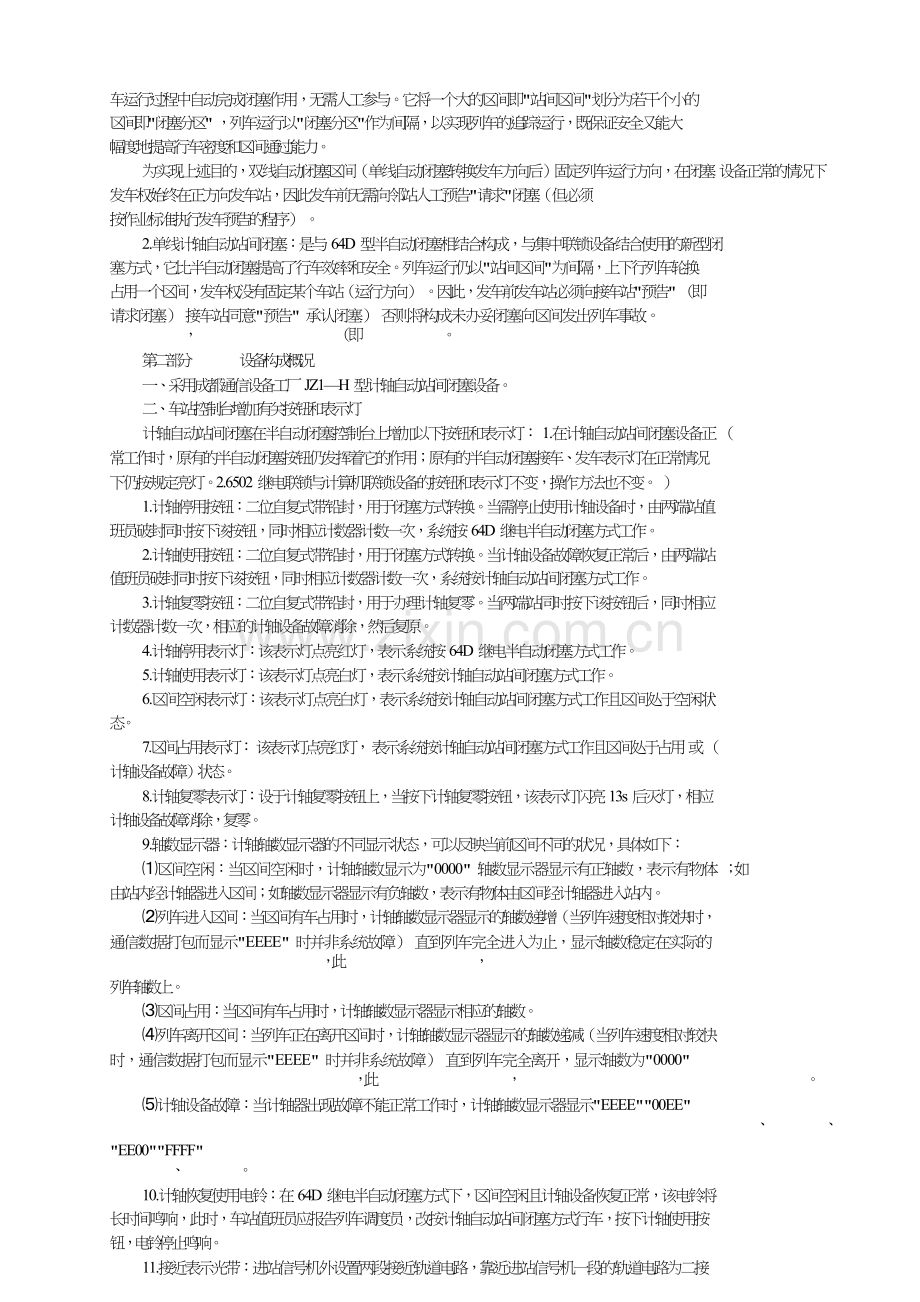

车运行过程中自动完成闭塞作用，无需人工参与。它将一个大的区间即"站间区间"划分为若干个小的
区间即"闭塞分区" ，列车运行以"闭塞分区"作为间隔，以实现列车的追踪运行，既保证安全又能大
幅度地提高行车密度和区间通过能力。
为实现上述目的，双线自动闭塞区间（单线自动闭塞转换发车方向后）固定列车运行方向，在闭塞 设备正常的情况下发车权始终在正方向发车站，因此发车前无需向邻站人工预告"请求"闭塞（但必须
按作业标准执行发车预告的程序） 。
2.单线计轴自动站间闭塞：是与 64D 型半自动闭塞相结合构成，与集中联锁设备结合使用的新型闭
塞方式，它比半自动闭塞提高了行车效率和安全。列车运行仍以"站间区间"为间隔，上下行列车轮换
占用一个区间，发车权没有固定某个车站（运行方向） 。因此，发车前发车站必须向接车站"预告" （即
请求闭塞） 接车站同意"预告" 承认闭塞） 否则将构成未办妥闭塞向区间发出列车事故。
， （即 。
第二部分 设备构成概况
一、采用成都通信设备工厂 JZ1—H 型计轴自动站间闭塞设备。
二、车站控制台增加有关按钮和表示灯
计轴自动站间闭塞在半自动闭塞控制台上增加以下按钮和表示灯： 1.在计轴自动站间闭塞设备正 （
常工作时，原有的半自动闭塞按钮仍发挥着它的作用；原有的半自动闭塞接车、发车表示灯在正常情况
下仍按规定亮灯。2.6502 继电联锁与计算机联锁设备的按钮和表示灯不变，操作方法也不变。 ）
1.计轴停用按钮：二位自复式带铅封，用于闭塞方式转换。当需停止使用计轴设备时，由两端站值
班员破封同时按下该按钮，同时相应计数器计数一次，系统按 64D 继电半自动闭塞方式工作。
2.计轴使用按钮：二位自复式带铅封，用于闭塞方式转换。当计轴设备故障恢复正常后，由两端站
值班员破封同时按下该按钮，同时相应计数器计数一次，系统按计轴自动站间闭塞方式工作。
3.计轴复零按钮：二位自复式带铅封，用于办理计轴复零。当两端站同时按下该按钮后，同时相应
计数器计数一次，相应的计轴设备故障消除，然后复原。
4.计轴停用表示灯：该表示灯点亮红灯，表示系统按 64D 继电半自动闭塞方式工作。
5.计轴使用表示灯：该表示灯点亮白灯，表示系统按计轴自动站间闭塞方式工作。
6.区间空闲表示灯：该表示灯点亮白灯，表示系统按计轴自动站间闭塞方式工作且区间处于空闲状
态。
7.区间占用表示灯： 该表示灯点亮红灯， 表示系统按计轴自动站间闭塞方式工作且区间处于占用 或 （
计轴设备故障）状态。
8.计轴复零表示灯：设于计轴复零按钮上，当按下计轴复零按钮，该表示灯闪亮 13s 后灭灯，相应
计轴设备故障消除，复零。
9.轴数显示器：计轴轴数显示器的不同显示状态，可以反映当前区间不同的状况，具体如下：
⑴区间空闲：当区间空闲时，计轴轴数显示为"0000" 轴数显示器显示有正轴数，表示有物体 ；如
由站内经计轴器进入区间；如轴数显示器显示有负轴数，表示有物体由区间经计轴器进入站内。
⑵列车进入区间：当区间有车占用时，计轴轴数显示器显示的轴数递增（当列车速度相对较快时，
通信数据打包而显示"EEEE" 时并非系统故障） 直到列车完全进入为止，显示轴数稳定在实际的
，此 ，
列车轴数上。
⑶区间占用：当区间有车占用时，计轴轴数显示器显示相应的轴数。
⑷列车离开区间：当列车正在离开区间时，计轴轴数显示器显示的轴数递减（当列车速度相对较快
时，通信数据打包而显示"EEEE" 时并非系统故障） 直到列车完全离开，显示轴数为"0000"
，此 ， 。
⑸计轴设备故障：当计轴器出现故障不能正常工作时，计轴轴数显示器显示"EEEE""00EE"
、 、
"EE00""FFFF"
、 。
10.计轴恢复使用电铃：在 64D 继电半自动闭塞方式下，区间空闲且计轴设备恢复正常，该电铃将
长时间鸣响，此时，车站值班员应报告列车调度员，改按计轴自动站间闭塞方式行车，按下计轴使用按
钮，电铃停止鸣响。
11.接近表示光带：进站信号机外设置两段接近轨道电路，靠近进站信号机一段的轨道电路为二接
近，接近信号机外的轨道电路为一接近，同时车站控制台进站信号机外设置两个接近表示光带。当区间

2

空闲但接近表示光带亮红灯时，车站值班员应通知工务、电务人员检查处理，并说明一接近还是二接近
轨道电路故障。 （此时应按《行规》第 62 条规定，改电话闭塞法行车）
第三部分 行车办法

一、计轴闭塞首次使用
首先由双方车站值班员确认计轴闭塞区间空闲且为 64D 继电半自动闭塞方式（计轴停用表示灯点
亮）
，由电务人员打开计轴器电源，同时按压计轴复零按钮，区间轨道继电器吸起，计轴轴数显示器点
亮并显示"0000" ，车站控制台上计轴停用表示灯闪光，计轴使用电铃鸣响。此时双方车站值班员同时
按下计轴使用按钮，车站控制台相应的计轴停用表示灯灭灯，计轴使用表示灯点亮，区间空闲表示灯点
亮。计轴闭塞设备即投入正常使用。
二、计轴闭塞设备正常情况下的行车办法（ 《技规》第 252 条， 《站细》 条）
1.基本闭塞方式为：自动站间闭塞。设信号员的车站使用 TB/T1500.7、未设信号员的使用 TB/T1500.8 部颁接发列车作业标准。当计轴设备故障时，可转换到 64D 继电半自动闭塞方式办理行车。
2.确认区间空闲办法为：区间空闲表示灯点亮，区间占用表示灯灭灯。
3.车站在办理列车预告（闭塞）手续前，须征得列车调度员的同意。
4.车站在办理发车预告（闭塞）前，须确认区间占用表示灯灭灯，区间空闲表示灯点亮，轴数显示
器显示"0000" 预告接车站： ××(次)预告" 得到接车站同意后，直接排列发车进路，开放出站信
， " ，
号。发车站必须得到接车站列车到达通知后，方可向接车站预告续发列车。
三、计轴闭塞设备故障处理及行车办法（ 《行规》第 62、63 条， 《站细》 条）
1.计轴设备故障复零办法：当区间空闲，轴数显示器不为零，区间占用表示灯点亮时，区间两端站
车站值班员报告列车调度员，共同查明区间空闲后，列车调度员向两端站发布同意使用计轴复零按钮的
调度命令。两端站接到调度命令后，破除计轴复零按钮铅封，同时按下计轴复零按钮，此时，两站计轴
复零表示灯闪亮，13 秒后灭灯，区间占用表示灯灭灯，区间空闲表示灯点亮，轴数显示器显示"0000" ，
计轴设备复零，恢复正常。
2.车站已排列好发车进路但列车尚未出发， 此时轴数显示器有轴数显示， 区间占用表示灯亮灯，
将使出站信号机关闭，半自动闭塞发车表示灯(FBD)由绿变红。发车站车站值班员立即报告列车调度员，
并通知接车站车站值班员，三方确认区间空闲后，按下列方法处理：
⑴列车调度员向区间相邻两端站发布同意使用计轴复零按钮的调度命令。两端站接到调度命令后，
破除计轴复零按钮铅封，同时按下计轴复零按钮，此时，两站控制台上计轴复零表示灯闪亮，13 秒后
该灯灭灯，轴数显示器显示"0000" ，区间占用表示灯灭灯，计轴设备复零，复零成功；
⑵报告列车调度员，由列车调度员发布同意使用半自动闭塞事故按钮的调度命令；
⑶车站接到命令后，发车站车站值班员按下半自动闭塞事故按钮(SGA)，发车表示灯(FBD)灭灯，
接车站接车表示灯(JBD)灭灯。然后，发车站取消发车进路，进路解锁后计轴闭塞设备恢复正常使用。
3.列车经区间运行到达接车站后，若轴数显示器仍有轴数显示，区间占用表示灯亮灯，车站值班员
应立即通知助理值班员确认列车是否整列到达，报告列车调度员和发车站，按规定查明区间空闲后，按
第 1 点的办法办理计轴复零。复零成功，按下半自动闭塞复原按钮(FUA)，人工办理闭塞复原后，计轴
设备恢复正常使用。
4.遇按第 1、2、3 点故障之一办理计轴复零操作后，区间占用表示灯仍不灭灯，则表示计轴设备故
障，需改按半自动闭塞办法办理行车，使用 TB/T1500.3 或 TB/T1500.4 部颁接发列车作业标准。
5.因故停用计轴自动站间闭塞，改用半自动闭塞或电话闭塞，以及由电话闭塞转为半自动闭塞或恢
复计轴自动站间闭塞时，车站值班员均应向列车调度员报告，由列车调度员发布调度命令。
6.计轴自动站间闭塞与半自动闭塞之间的转换，列车调度员发布的调度命令不抄给司机和运转车
长。计轴自动站间闭塞或半自动闭塞与电话闭塞之间的转换，列车调度员发布的调度命令须按《行规》
第 75 条规定抄给或转达司机和运转车长。
7.计轴自动站间闭塞与半自动闭塞之间转换的操作办法：
当计轴设备故障无法复零时，车站值班员报告列车调度员。列车调度员向两端站发布两站间停止自

3
