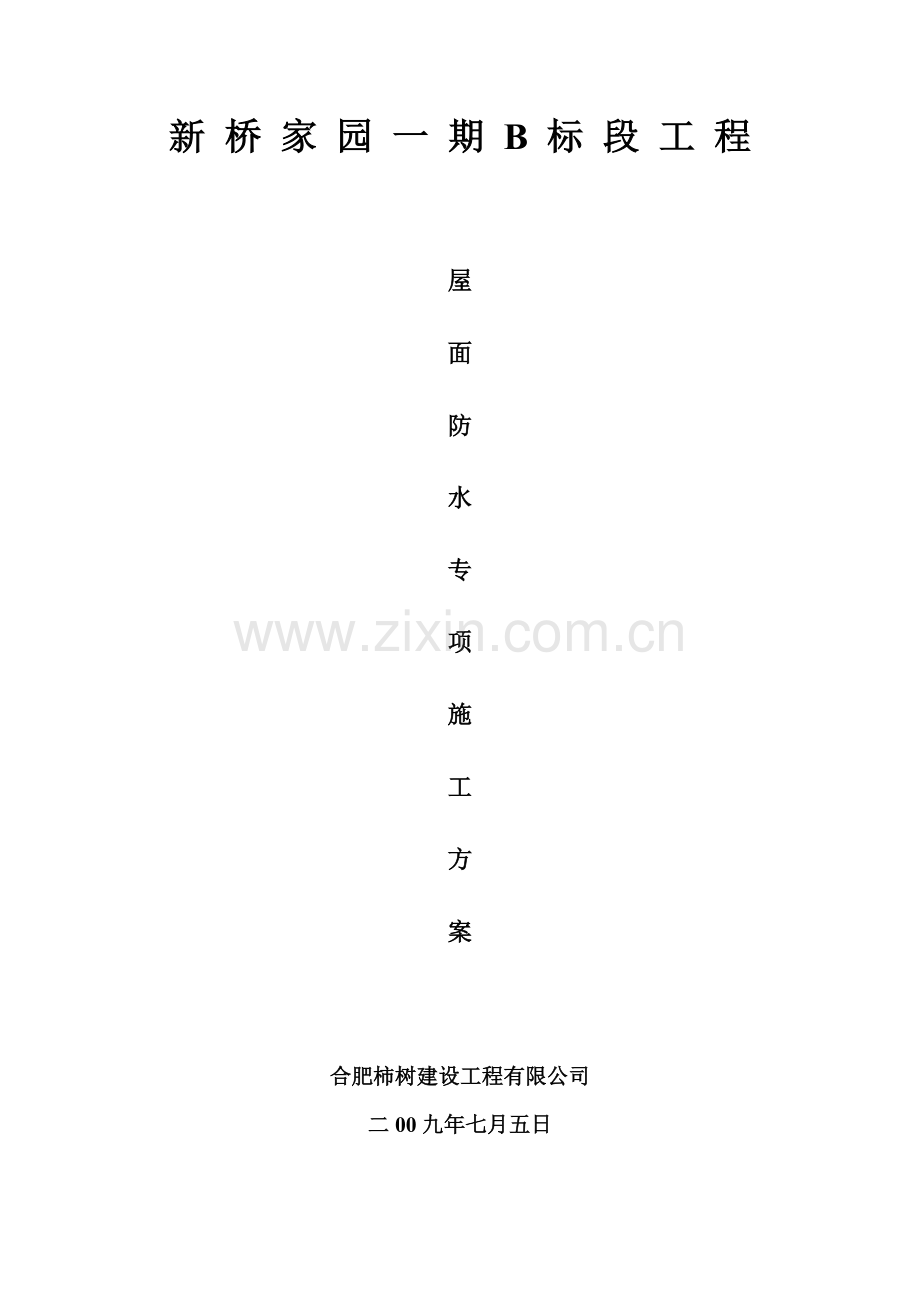

新 桥 家 园 一 期 B 标 段 工 程

屋

面

防

水

专

项

施

工

方

案

合肥柿树建设工程有限公司
二00九年七月五日

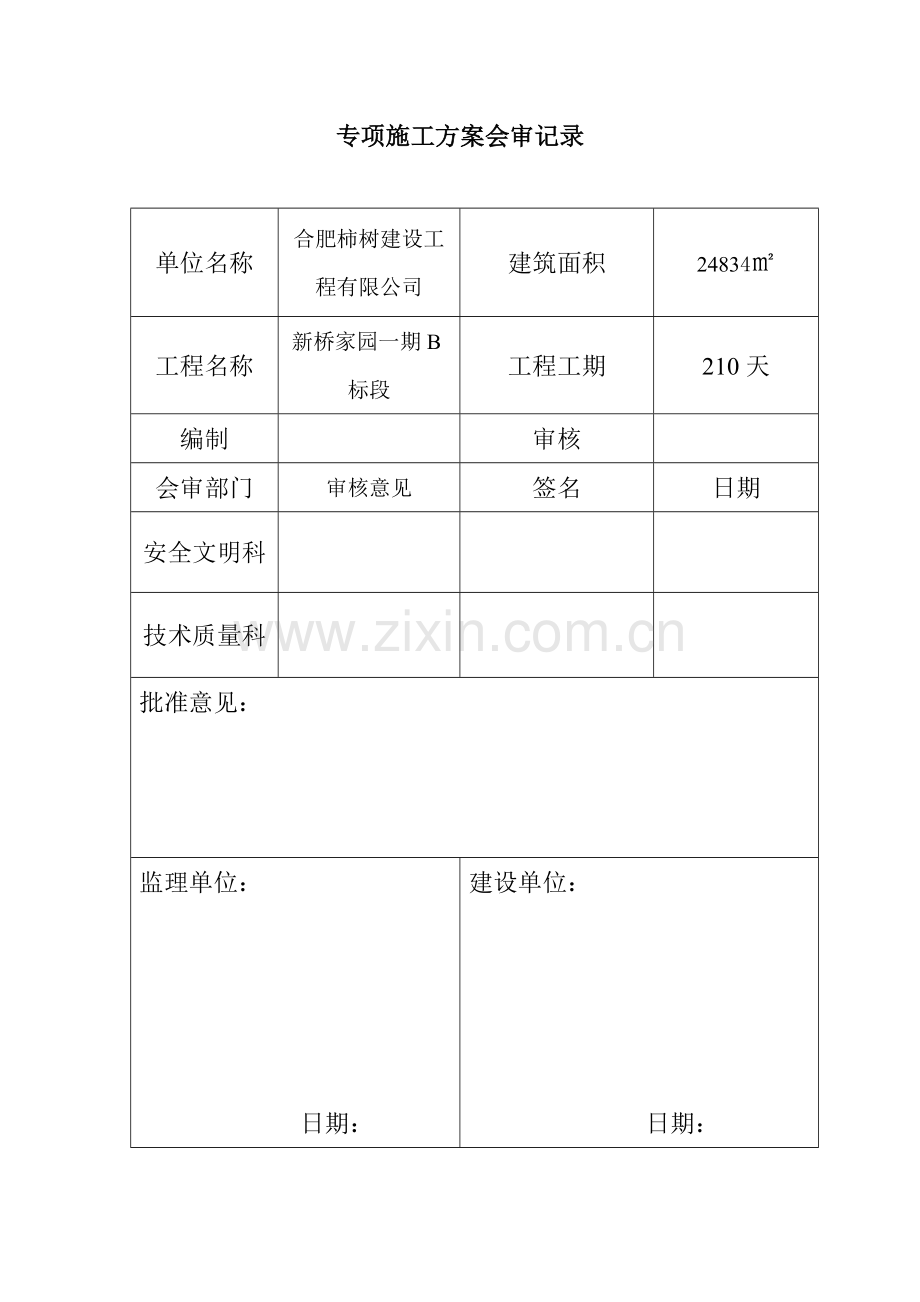

专项施工方案会审记录

单位名称
合肥柿树建设工程有限公司
建筑面积
24834㎡
工程名称
新桥家园一期B标段
工程工期
210天
编制

审核

会审部门
审核意见
签名
日期
安全文明科

技术质量科

批准意见：
监理单位：

日期：
建设单位：

日期：

屋面施工方案
一、 编制依据
1.1、《屋面工程质量验收规范》 （GB50207-2002）；
1.2、《屋面做法》 （00J2002-W10）；
1.3、《新桥家园一期B标段施工组织设计》 （2009.3）；
1.4、本工程施工图纸及有关屋面工程变更通知单；
1.5、《合肥柿树建设工程有限公司企业标准》-Q/SSJG-001～124-2007;
二、工程概况
本工程屋面为非上人屋面，做法为：钢筋混凝土屋面板→1：3水泥砂浆找平层→合成高分子防水涂膜→40mm厚聚苯保温板→35mm厚C15 细石混凝土找平层（内配￠6.5@500×500钢筋网）→挂瓦条→水泥瓦
三、作业条件与施工准备
3.1、作业条件
3.1.1、屋面结构及女儿墙结构已施工完毕。
3.1.2、顶层排烟风道已安装完毕，出屋面的烟风道帽罩已施工完毕；水电专业出屋面的各种管道已施工完毕，并且已做好管道的成品保护；屋面板上的各种预留洞口已封堵好。
3.1.3将屋面板上所有垃圾清理干净，板面干燥无积水。
3.2、施工准备
3.2.1、将屋面施工的各种材料如：保温聚苯板、防水材料、砂、石等材料提前进场，并做好原材料的抽样检测工作，做好施工的准备工作。
3.2.2、主旨屋面施工的班组人员。Ti8qian确定好专业施工队伍（如防水层施工等），具体人员安排如下：
工种
人数
备注
瓦工
20
找平层、保温层、砼保护层的施工
防水专业队人员
20
防水层的施工
其他配合人员
10
配合瓦工施工
3.2.3、机具及工种工具的准备：龙门架、砂浆搅拌机、手推车、防水专业施工的各种工具、瓦工施工的各种工具等。
四、屋面做法例表
序号
做 法
1
挂瓦条-铺水泥瓦
2
C15细石砼找平层（配￠6.5@500×500钢筋网）
3
40mm厚聚苯板保温层
4
合成高分子防水涂膜（1≤涂膜厚度＜2）
5
15mm1：3水泥砂浆找平层
6
结构板
五、施工方法
5.1、结构板面的施工要求
结构板在浇筑时，要平整、密实，将所有出屋面的管洞提前封堵好。
5.2、找平层的施工
1、材料要求
水泥应采用不低于32.5普通硅酸盐水泥，砂宜用中砂，含泥量不大于3%，不含有机杂质。
2、主要机具
JS-350型砂浆搅拌机、手推车、铁锹、铁抹子、铝合金刮尺、水平尺。
3、作业条件
1）、找平层施工前，对保温层和结构层应仅进行隐蔽工程检查验收，并办好手续形成文件。
2）、各种穿过屋面的预埋管件根部应按图纸和规范要求施工。
3）、根据设计规定的坡度，弹线找好规矩，并进行彻底的清扫。
4、施工工艺
1）、基层清理→管根堵孔固定弹线找坡度→洒水湿润→打底找坡→铺设水泥砂浆→养护→验收。
2）、抹水泥砂浆找平层
a) 基层清理：将结构层、保温层上面的松散杂物清理干净，凸出基层表面的硬块要剔平扫净。
b) 洒水湿润：在抹找平层之前，应对基层散水湿润，但不得有积水，在保温板上抹水泥砂浆时，浇水量要适当控制。
c) 冲筋贴灰饼，根据坡度要求拉线找坡贴灰饼，顺排水方向冲筋没冲进的间距为1.5m冲筋后方可进行找平层抹灰。
d) 找平层要分隔缝，其宽度一般为20mm，其纵缝的最大间距不宜大于6M，分隔缝若兼做排气屋面的排气道时，分隔可适当加宽。
e) 大面积抹灰应在两冲筋间铺设，可先用抹子摊平，再用短木杆根据两边冲筋的标高刮平，然后用木抹子找平，再用木杠检查其平整度。
f) 当水泥砂浆开始凝固时，（人踩未见脚印，又不下陷时）可用铁抹子压第二遍，并应注意防止漏压，并将死坑、死角、砂眼抹平。当抹子压还出抹纹时，即可进行第三遍抹压（宜在砂浆终凝前进行），砂浆稠度应控制在7cm左右。
g) 找平层抹压后，常温时，可在24小时浇水养护，养护时间一般不少于7天，干燥后可进行防水层施工。
5、质量要求
a) 找平层所用的原材料及配合比，必须符合设计要求和施工规范的规定。
b) 屋面找平的坡度按2%，排水坡度符合设计要求。
c) 找平层无起砂、脱皮等缺陷。
d) 找平层应设分隔缝，并嵌填密封材料，从纵横最大的间距不宜大于6M。
e) 基层与突出屋面结构（女儿墙、山墙、变形缝）的交界处和基层的转角处，找平层要做成圆弧形，圆弧半径为50mm。
f) 找平层表面平整度的允许偏差不大于5mm。
6、找平层施工时注意面层必须两至三次压光，达到防水层施工的要求，所有的阴阳角及管根部位必须要做成半径为59mm的圆角，注意圆角要平滑，与平面接缝处不得要粗糙的地方。
7、找平层施工完毕后，要用塑料薄膜将找平层覆盖进行养护，以免找平层开裂，注意不得浇水进行养护。
5.3、防水层施工
5.3.1、防水基层
5.3.1.01、基层必须牢固，无松动现象。
5.3.1.02、表面应平整，用2m长直尺检查，基层与直尺间的最大空隙不应超过5mm,且每米长度内不得多于一处，空隙仅允许平缓变化。
5.3.1.03、基层表面应清洁、干燥，不得有起砂、起皮等现象。干燥程度的现场检测方法，将1㎡的卷材平铺坐在找平层上静止3-4小时后掀开检查，找平层覆盖部位及卷材上未见水印为合格。
5.3.1.04、 基层处理剂涂刷均无漏刷。
5.3.2、防水层
合成高分子涂膜防水
1）、施工工艺
施工工艺流程：清理基层→涂刷底胶→涂膜防水层施工→保护层施工
2）、施工准备
A、按屋面防水工程需要进材料，并妥善储存保管。要根据每日需用量开罐使用，当天用完。每次开罐倒料后及时加盖封严。
B、施工机具应经常维修养护，使用前应进行检查，保证完好，否则即使调拨补充备用。
C、基层表面应平整、光滑、无松动，对于残留的砂浆块或突起物用铲刀铲平，不允许有凸凹不平及起砂等现象。水泥砂浆找平层应养护达到0.3Mpa以上方可进行涂膜施工。Zh
